MUROS DE CONTENCIÓN

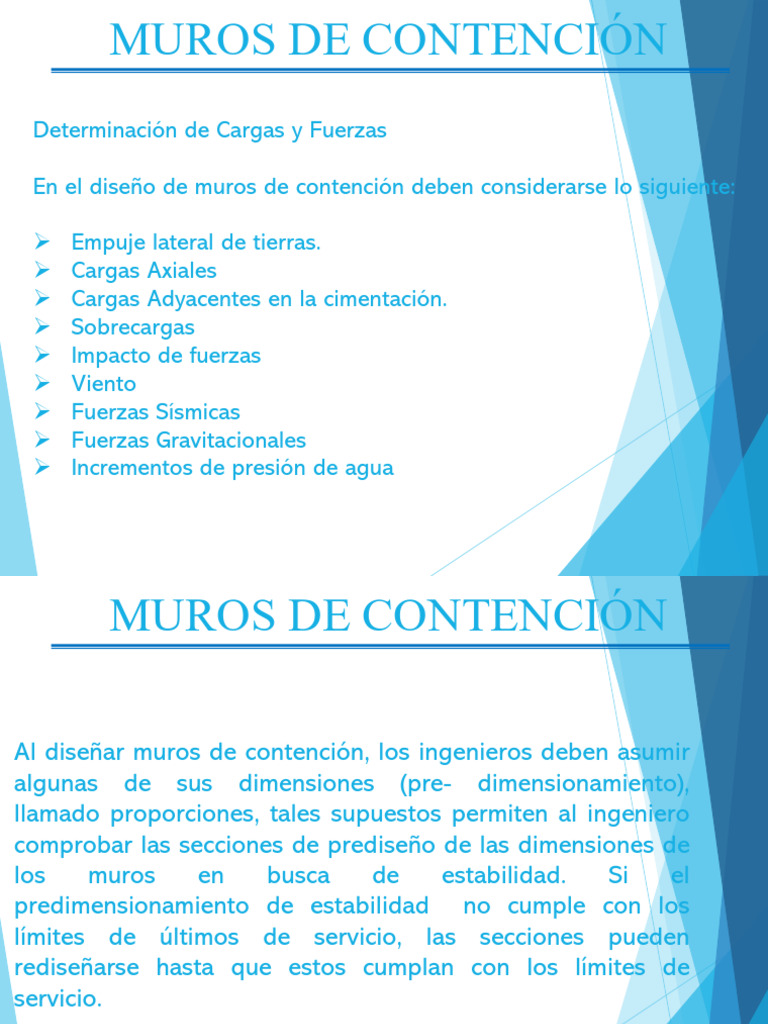

Determinación de Cargas y Fuerzas
En el diseño de muros de contención deben considerarse lo siguiente:
➢ Empuje lateral de tierras.
➢ Cargas Axiales
➢ Cargas Adyacentes en la cimentación.
➢ Sobrecargas
➢ Impacto de fuerzas
➢ Viento
➢ Fuerzas Sísmicas
➢ Fuerzas Gravitacionales
➢ Incrementos de presión de agua
MUROS DE CONTENCIÓN
Al diseñar muros de contención, los ingenieros deben asumir
algunas de sus dimensiones (pre- dimensionamiento),
llamado proporciones, tales supuestos permiten al ingeniero
comprobar las secciones de prediseño de las dimensiones de
los muros en busca de estabilidad. Si el
predimensionamiento de estabilidad no cumple con los
límites de últimos de servicio, las secciones pueden
rediseñarse hasta que estos cumplan con los límites de
servicio.
MUROS DE CONTENCIÓN
APLICACIÓN DE LAS TEORÍAS DE PRESIÓN
LATERAL DE LA TIERRA AL DISEÑO
MUROS DE CONTENCIÓN
MUROS DE CONTENCIÓN
APLICACIÓN DE LAS TEORÍAS DE PRESIÓN
LATERAL DE LA TIERRA AL DISEÑO
MUROS DE CONTENCIÓN
REVISIÓN DE LOS MUROS DE CONTENCIÓN
ESTABILIDAD DE MUROS DE RETENCIÓN.
Un muro de retención puede fallar en cualquiera de las formas
siguientes:
➢ Puede volcarse respecto a su puntera. (Véase la figura A)
➢ Puede deslizarse a lo largo de su base. (Véase la figura B)
A) REVISIÓN POR FALLA B) REVISIÓN POR FALLA
DE VOLTEO EN LA PUNTA DE DESPLAZAMIENTO
MUROS DE CONTENCIÓN
REVISIÓN DE LOS MUROS DE CONTENCIÓN
➢ Puede fallar debido a la pérdida de capacidad de
soporte de carga del suelo que soporta la base. (Véase
la figura C).
➢ Puede sufrir una falla cortante por asentamiento
profundo de un suelo débil. (Véase la figura D).
➢ Puede experimentar un asentamiento excesivo.
C) REVISIÓN POR FALLA DE D) REVISIÓN POR FALLA DE
CAPACIDAD DE CARGA ASENTAMIENTO EXCESIVO
MUROS DE CONTENCIÓN
REVISIÓN DE LOS MUROS DE CONTENCIÓN
E) REVISIÓN POR FALLA CORTANTE POR ASENTAMIENTO
PROFUNDO DE UN SUELO DÉBIL
MUROS DE CONTENCIÓN
REVISIÓN POR VOLTEO DE MUROS DE CONTENCIÓN
En la figura F se
muestran las
fuerzas que actúan
sobre un muro de
retención en
voladizo y de
Gravedad, con
base en la
suposición de que
la presión activa
de Rankine actúa a
lo largo del Plano
vertical ab trazado
a través del talón
de la estructura.
FIGURA F
MUROS DE CONTENCIÓN
REVISIÓN DE LOS MUROS DE CONTENCIÓN
A) REVISIÓN POR VOLTEO
Observe que la fuerza Pv también contribuye al momento resistente. Pv es la componente vertical de la fuerza activa Pa,
Para calcular el momento resistente, SMR (ignorando Pp), se puede elaborar una
tabla como la tabla 8.1
Algunos diseñadores prefieren determinar el factor de seguridad contra el
volcamiento con la fórmula:
MUROS DE CONTENCIÓN
REVISIÓN DE LOS MUROS DE CONTENCIÓN A) REVISIÓN POR VOLTEO
Algunos diseñadores prefieren determinar el factor de seguridad contra el
volcamiento con la fórmula:
MUROS DE CONTENCIÓN
REVISIÓN DE LOS MUROS DE CONTENCIÓN
B) REVISIÓN POR DESLIZAMIENTO
La resistencia cortante del suelo inmediatamente debajo de la losa
de base se puede representar como
La fuerza resistente máxima que se puede derivar del suelo por
longitud unitaria del muro a lo largo del fondo de la losa de base es
La fuerza pasiva Pp también es una fuerza horizontal
resistente, de aquí,
La única fuerza horizontal que tenderá a causar que el muro se
deslice (una fuerza de empuje) es la componente horizontal de la
fuerza activa Pa, por lo tanto,
Factor de seguridad mínimo de 1.5 contra el
deslizamiento
MUROS DE CONTENCIÓN
REVISIÓN DE LOS MUROS DE CONTENCIÓN
B) REVISIÓN POR DESLIZAMIENTO
Si el valor deseado de FS(deslizamiento) no se logra, se pueden investigar varias alternativas
• Aumentar el ancho de la losa de base (es decir, el
talón de la zapata).
• Utilizar un dentellón en la losa de base. Si se incluye
un dentellón, la fuerza pasiva por longitud unitaria del
muro es entonces:
• Uso de un ancla de hombre muerto en el cuerpo del
muro de retención.
• Otra forma posible para aumentar el
FS(deslizamiento) es considerar reducir el valor de
Pa
MUROS DE CONTENCIÓN
REVISIÓN DE LOS MUROS DE CONTENCIÓN
C) CAPACIDAD DE CARGA
La naturaleza de la variación de la presión Obsérvese que q pie y q talón son las presiones
vertical transmitida por la losa de base hacia el máxima y mínima que ocurren en los extremos de
suelo se muestra en la figura siguiente: las secciones de la puntera y del talón,
respectivamente. Las magnitudes de qpie y qtalón se
pueden determinar de la manera siguiente
La suma de las fuerzas verticales que actúan sobre la
losa base es S V y la fuerza horizontal Ph es Pa cos a.
Sea la fuerza resultante:
El momento neto de estas fuerzas respecto al punto C
Considere que la línea de acción de la resultante R
interseca la losa de base en E. Entonces la distancia
De aquí, la excentricidad de la resultante R se puede
expresar como
MUROS DE CONTENCIÓN
REVISIÓN DE LOS MUROS DE CONTENCIÓN
C) CAPACIDAD DE CARGA
De aquí, la excentricidad de la resultante R se puede
expresar como
La distribución de la presión debajo de la losa de base
se puede determinar utilizando principios físicos
simples de la mecánica de materiales. Primero, se tiene
Para las presiones máxima y mínima, el valor de y en l
es igual a B/2. Al sustituir los valores
MUROS DE CONTENCIÓN
REVISIÓN DE LOS MUROS DE CONTENCIÓN
C) CAPACIDAD DE CARGA
Las relaciones pertinentes a la capacidad de carga
de una cimentación superficial
Donde:
