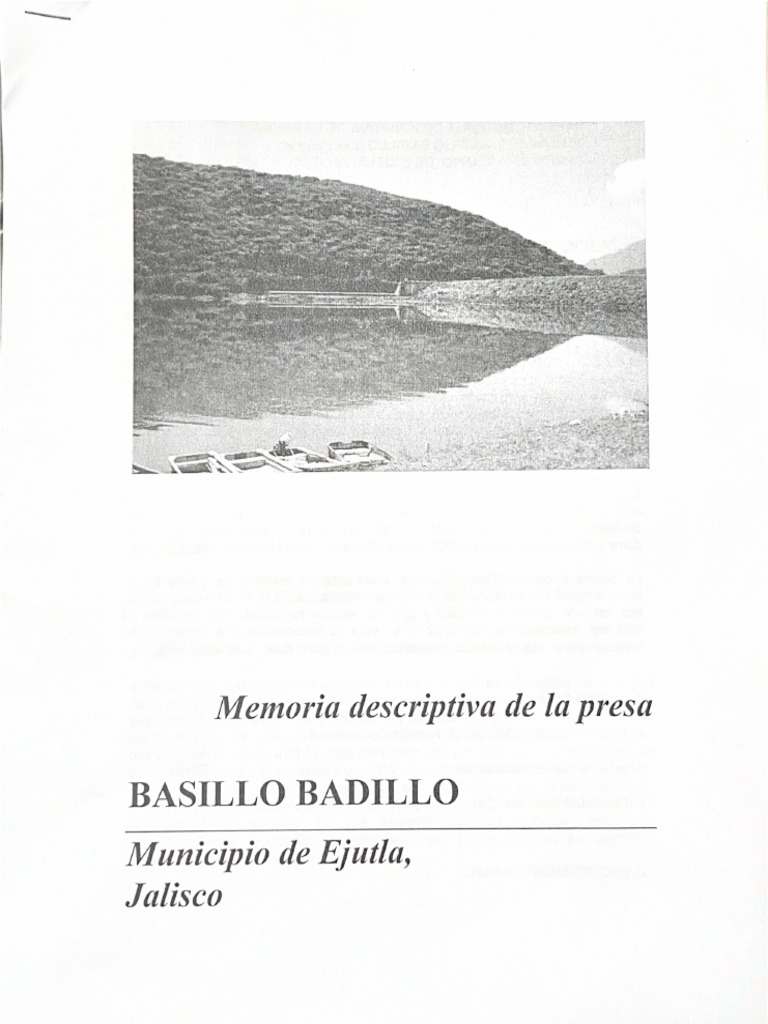

— Me ee See Se Memoria descriptiva de la presa BASILLO BADILLO Municipio de Ejutla, JaliscoMEMORIA DESCRIPTIVA DE LA PRESA BASILIO BADILLO (Las Piedras) MPIO. DE EJUTLA, JALISCO 1 DESCRIPCION GENERAL 8) LOCALIZACION GEOGRAFICA. Localizada en las coordenadas 19° $4’ 50" latitud norte y 104° 03' 40° longitud oeste de Greenwich, sobre el rio San Miguel afluente del rio Tuxcacuesco tributario a su vez del rio Armeria, situada a unos 25 km al noreste de la poblacion El Grullo, municipio de Ejutla, Jal b) VIAS DE COMUNICACION. Partiendo de la ciudad de Guadalajara con destino a la presa Basilio Badillo se toma la carretera Federal 80 a Barra de Navidad hasta llegar al poblado EI Corcovado de donde parte hacia el oriente la carretera que conduce a El Grillo, distante 9 km, donde a su vez se inicia el camino de acceso a la Presa, que pasa por los poblados El Limdn, La Ciénega y San Miguel, mediante un recorrido de 25 km. ©) FINALIDAD Y BREVE DESCRIPCION. La presa tiene una capacidad de 182.1 millones dem’, construida para controlar el régimen del rio San Miguel a fin de aprovechar sus aguas en riego de una superficie de 2800 ha de terrenos del estado de Jalisco y complementar el riego de 17000 ha de terrenos en el estado de Colima, dominados por las presas derivadoras Ing. Gregorio Torres Quintero (Jala) y Pefitas. La cortina es de materiales graduados, altura desde el desplante de la cimentacién ‘96 m, longitud por la corona 520 m; obra de toma ubicada a la derecha de la cortina, tipo torre de acceso con rejilas y tunel de seccién herradura, éste revestido de concreto, capacidad de disefio 22 ms; obra de excedencias a la izquierda, tipo vertedor lateral y canal colector, capacidad para un gasto maximo de 2600 m’/s. 2 HIDROLOGIA a) REGION HIDROLOGICA 160 Armeria-Coahuayana Area de la cuenca hasta el sitio 1700 km’. b) PERIODO OBSERVADO 1966-1974 ©) ESCURRIMIENTO ANUALMinimo 52.5 millones de m* Medio 205.6 millones de m? Maximo 426.0 millones de m? ¢) GASTOS Avenida de diserio 3000 mils Gasto maximo observado 860 m/s Gasto regularizado 2600 mils Periodo de retorno 10000 afios ©) CAPACIDADES DE ALMACENAMIENTO ALMACENAMIENTO. ELEVACION millones de m* m Azolves 30.0 925.60 Util 120.0 974.35 NAMO. ‘Superalmacenamiento 324 980.10 NAME Total 182.1 f) BORDO LIBRE 270m g) AREAS DE EMBALSE 485 ha NAMO- 570ha NAME. 3 GEOLOGIA a) REGIONAL. Las rocas mas antiguas son calizas marinas, cretasicas, de color gris claro, criptocristalinas, que aparecen en estratos de 1.0 a 8,0 mde espesor. La gran prominencia denominada Cerro Grande que aparece a lo largo de la ladera derecha del rio Armeria se extiende entre los poblados Toliman, Jal. y Juluapan, Col, con Una longitud de 40 km, esta formada principalmente por caliza, que debido al empuje de los intrusivos que la afectaron por el SW tiene una inclinacién general hacia el NE. En la confluencia del rio Tuxcacuesco con el Ayuquila se observa un gran afioramiento de caliza semejante a la del Cerro Grande, suponiendo que pertenece a a misma unidad calcarea, ya que presenta afinidad itelégica y estructural, estando cubierta la distancia comprendida entre ambos cuerpos por depsitos producidos por la erosién de la roca.Las calizas de la region estan intrusionadas por un cuerpo granitico cuyos esfuerzos se presentaron con distinta magnitud, siendo mayores en los puntos de contacto con el cuerpo igneo pluténico. En la zona donde los esfuerzos fueron menores la roca se plegé dando origen a la formacién de una estructura anticlinal. Descansando discordantemente sobre la caliza se encuentra la formacién continental Tuxcacuesco de edad Terciaria, formada por capas hasta de 2.50 m de espesor de conglomerado, constituido por fragmentos arredondados de caliza de colores gris y crema, hasta de 10 cm de didmetro, con cementante arcillo-calcdreo de color morado rojizo. Suprayaciendo a la formacién Tuxcacuesco, se observan conglomerados heterogéneos, derrames basalticos, depésitos lacustres constituides por arenas y limos estratificados y pirockisticos recientes. Las rocas extrusivas que afforan en la regi6n, asi como los conglomerados y piroclasticos, son el resultado de una actividad volcanica cuyos productos han cubierto casi todo el basamento y las rocas preexistentes, b) DEL VASO. Esta constituido en su mayor parte por la formacién Tuxcacuesco, que de acuerdo con los resultados de las exploraciones no presenta problemas de Permeabllidad 0 de resistencia. Hacia el extremo de aguas arriba existe en el lado izquierdo un gran afloramiento de brecha andesitica metamorfizada muy compacta impermeable. En el mismo lado, a unos 700.0 m aguas arriba de la boquilla a la elevacién 970.0 my cerca de 10.0 m bajo del nivel de maximo embalse se encuentra un afioramiento de caliza de color gris crema, microcristalina y fracturada Probablemente permeable, aunque se considera que dicha permeabilidad no influira en el funcionamiento de! vaso, dada la poca altura a que se encuentra dicho afloramiento con relacién al embalse. Junto al poblado La Labor, situado también en el lado izquierdo a unos § km aguas arriba del ee de la boquilla a la elevacién 975.0 m, se localiza un pequefio afioramiento de caliza ‘semejante al anterior, que tampoco causard problemas de permeabilidad, En la desembocadura del arroyo La Labor en el rio San Miguel se encuentra un afforamiento de riolita de color crema claro y textura microgranular compacta y sana. Frente al poblado San Nicolas a unos 2.5 km aguas arriba del eje de la boquilla, se localiza en la margen izquierda un aparato volcanico de forma circular de cerca de 300.0 m de diametro por 20.0 m de altura; esta constituide por basalto masivo de color gris oscuro. ©) DE LA BOQUILLA. En amas laderas affora la formacién Tuxcacuesco, que consta de conglomerados, arenisca y lutita calcdrea de color morado rojizo que se presenta en capas con rumbo general N 25° E en los dos lados, con un echado de 20° al NW. El conglomerado esta constituido por fragmentos arredondados de riolta andesita, basalto y caliza hasta de 10 om de diametro, fuertemente empacados en arcila calcarea en capas hasta de 3.00 m de espesor. La arenisca se presenta variable de grano fino a grueso, en capas generalmente fracturadas de 0.50 a un metro de espesor.4) SISMOLOGIA. La region esta situada en la zona penesismica del Pais, donde los, sismos son poco frecuentes y de escasa importancia 4 OBRA DE DESVIO Con el propésito de dimensionar esta obra, se realizé un estudio hidrolégico por métodos probabilisticos para determinar la magnitud del gasto por desviar durante el periodo de avenidas, comprendido en los meses de junio a octubre, que fue de 1000 m/s. La Obra de Desvio consistid en un tajo de secci6n trapecial, ancho de plantilia 20.0 m, taludes 0.5:1 y longitud 700.0 m, alojado en la ladera izquierda Como se trata de una boquilla muy estrecha, el tajo se disefié adoptando un ancho minimo y cargado hacia la izquierda a fin de reducir el volumen de material que debia colocarse en la cortina durante el periodo de clerre. En los extremos de aguas arriba y aguas abajo se construyeron ataguias transversales para formar un recinto y desviar la corriente, a fin de poder desplantar el cuerpo de la cortina. Como 2°. Etapa para el cierre de la cortina durante un periodo de estiaje se construyé en la margen derecha un tunel, longitud 732.6 m, seccién en herradura 5.0 m de diametro, Tevestido de concreto. 5 CORTINA a) DESCRIPCION. Es de materiales graduados; longitud $20.0 m, ancho en la corona 10.0 ma la elevacién 982.80 m, altura sobre el lecho del rio 86.0 m y desde el desplante de la cimentacién 96.0 m. La seccién esta formada por un corazon de material impermeable compactado, ancho en la parte superior 6.0 m, taludes 0.2:1 en ambos lados, con zonas de transicién de arena y grava selectas, taludes 0.4:1 en los dos paramentos y espesor un metro en la parte alta, confinadas mediante respaldos de grava-arena en grefia, taludes 1.5:1 aguas arriba y 2:1 aguas abajo, protegidos a su vez con enrocamiento a volteo de espesor variable en el lado de aguas arriba, taludes 1.75:1 de la corona a la elevacién 970.80 m y 2:1 de esta elevacién a la 938.0 m, para terminar 2.5:1 hasta el lecho del rio; y en el lado de aguas abajo 3.0 m de espesor uniforme, taludes 1.75:1 de la corona a la elevacién 970.80 m y 2:1 hasta el lecho; la corona esta cubierta con una capa de material de revestimiento con espesor de 0.30 m; la zona de material impermeable y los fitros se prolongaron hacia abajo rellenando una trinchera que en la zona central del cauce tuvo una profundidad de 10.0 m, ancho en plantila variable, taludes 1.5:1, desde la que se realizaron los trabajos de impermeabilizacion. b) TRATAMIENTO DE LA CIMENTACION. Se practic desde la plantila de la sobre la formacién Tuxcacuesco y consistié en una pantalla de perforaciones hasta de 45.0 m de profundidad en progresiones ascendentes cada 15.0 my espaciadas 10.0 m en una primera etapa y 5.00 m en una segunda; se inyectaron con lechada de cemento con un consumo promedio de siete sacos por barreno. A continuacién se procedié al tratamiento de consolidacion por medio de 4 trinchera,una carpeta de perforaciones, profundidad 10.0 m, espaciadas 5.00 m en ambos sentidos, iniciéndola a 2.50 m a ambos lados de los barrenos de la pantalla, con un consumo promedio de dos sacos por barreno. Con objeto de aliviar la subpresién originada por los escurrimientos profundos de la formacién se excavé en el lado izquierdo una galeria de inspeccién y drenaje con acceso mediante una lumbrera de 6.00 m diametro y profundidad 20.0 m, revestida de concreto, esta ultima localizada a 10.0 m del pie de! enrocamiento de aguas abajo de la cortina y al extremo del tajo de desvio. A partir de esta Iumbrera y en direccién hacia el cadenamiento 0+280 m de la cortina se excavd la galeria, seccion portal de 2.00 por 2.40 m, longitud 57.0 m, revestida de concreto reforzado. Al fondo de la galeria se perforaron 6 barrenos de 7.62 cm (3") diametro, profundidad 20.0 ma cada 5.00 m; a lo largo de la galeria se perforaron 7 barrenos semejantes con 10.0 m de profundidad que sirven para recolectar las filtraciones profundas y conducirlas a través de la galeria y la lumbrera hacia el cauce del rio. Periédicamente el agua se bombea de la lumbrera para observar el comportamiento de este dispositive de drenaje; el gasto de éstas se mide regularmente en el derrame del agua en el brocal del pozo. c) INSTRUMENTACION. Para determinar el comportamiento de la cortina se instalé un sistema de bancos de control y testigos superficiales para nivelacion y colimacién, los testigos se distribuyeron en la siguiente forma En el talud de aguas abajo, a la elevacién 921.0 m, ocho testigos superficiales, un monumento de referencia y un monumento de colimacién; en la elevacién 951.0, otros 14 testigos superficiales, un monumento de referencia y un monumento de colimacién. En la corona, 17 testigos superficiales, un monumento de referencia y un monumento de colimacién. En el talud de aguas arriba, a la elevacion 980.00 m, ocho testigos superficiales, un monumento de referencia y un monumento de colimacién. Asimismo, se establecié un banco de nivel en la parte alta de la ladera derecha 6 OBRA DE TOMA a) DESCRIPCION. Alojada en la ladera derecha, se inicia con una estructura vertical de acceso de concreto reforzado de seccién hexagonal exterior y circular en el interior, diametro 5.00 m, rejllas en la parte superior, umbral de entrada a la elevacion 925.60 m. En la parte inferior de esta estructura estén dos compuertas deslizantes de 2.50 por 3.50 m, que se operaron durante el desvio, umbral a la 5elevacion $00.40 m, la plataforma exterior para operacion de las compuertas y de acceso a la estructura esta a la elevacion 915.0 m, altura total de la torre 32.80 m Por medio de un codo de conereto esta estructura se conecta con el tunel que se uso durante la construcci6n de la cortina para el cierre final, este de seccion en herradura, diametro 5.00 m, revestido de concreto. Entre las estaciones 0+484.30 m y 0+507.43 m se construyé un tubo- tapén de conereto, longitud 23.15 m, en el que esta empotrado el primer tramo de una tuberia de acero, diametro 2.00 m. A Continuacién se encuentra la cAmara de valvulas, longitud 8.00 m, comprendida entre las estaciones 0+507.45 my 0+515.45 m; esta camara es seccién portal, ancho 7.00 m, altura 6.00 m, revestida de conereto, En ella esta instalada la valvula de emergencia tipo mariposa, diametro 2.00 m, cuenta ademas con una valvula by- pass para igualar presiones dentro de la tuberia, a partir de ésta se reduce el diametro de la tuberia a 1.52 m (60"), la que se prolonga a lo largo del tunel en una longitud de 240.0 m, apoyada en silletas de concreto y pasarela del mismo material, para permitir el acceso a la camara de valvulas; en su extremo, ya fuera del tunel, existe una bifurcacién rematada en dos valvulas de servicio del tipo chorro divergente de 1.22 m (40") diametro, que se operan desde una caseta construida sobre el atraque final de la tuberi donde también esta instalada una planta eléctrica de emergencia para accionar las valvulas. En la descarga de las valvulas se construyo una camara disipadora de concreto armado, longitud 15.85 m, ancho 11.0 m con muros laterales, espesor 0.50 m y altura 5.00 m, toda la estructura anclada con dentellones, profundidad 3.00 m y espesor variable de un metro a 0.70 m. La obra de toma tiene capacidad para un gasto de disefio de 22.0 m*/ 7 OBRA DE EXCEDENCIAS a) DESCRIPCION. Es una estructura de concreto reforzado situada en la ladera izquierda al extremo de la cortina y consiste en un vertedor del tipo cresta libre de descarga lateral, perfil Creager en cimacio, longitud 100.0 m a la elevacion 974.35 m, la cresta vertedora tiene acceso desde el embalse mediante una banqueta que se encuentra excavada a la elevacidn 972.00 m. A Io largo del cimacio se construyé una pantalla impermeable mediante perforaciones a 45,0 m de profundidad, inyectadas con lechada de cemento ligada a la pantalla de la cortina. El canal colector con longitud igual a la de la cresta vertedora hasta la seccién de control, es trapecial, ancho de piantila 13.70 m, taludes 0.5:1 Para limitar esta estructura con las tetracerias de la cortina se construyeron dos muros de retencién de conereto con seccién trapecial 0.70 m de ancho en la parte superior, con alturas variables hasta alcanzar el desplante sobre roca firme, y taludes de 0.5:1 en el lado del canal del vertedor y 0.2:1 en el opuesto. En la seccién de control se inicia el canal de descarga, longitud 500.0 m, pendiente 0.0167, seccién trapecial, hasta la estacion 0460.00 donde aumenta la pendiente a 0.02. El canal de descarga incluyendo la rapida tiene una longitud total de 602.0 m, ancho de plantila constante 14.60 m y remata en un deflector o salto de esqui, longitud 6[eer 15.0 m, en el borde se amplia a 15.70 m, elevacion 940.0 m; el tramo deflector esta empotrado mediante un dentellén, profundidad 10.00 m y una serie de anclas profundas de varilla de 3.81 cm (1-1/2") didmetro, ancladas a ambos lados del dentellon. | de 5.75 m, dejando un bordo libre de 2 70m. | 8 CONSTRUCCION a) PERIODO DE CONSTRUCCION 1971- 1973 Avenida maxima regularizada 2600 m/s que pasan sobre la cresta con una carga b) SUPERVISION. A cargo de la Direccin General de Grande Inrigacion de la SRH. c) CONSTRUCCION. A cargo de la empresa Ingenieros Civiles Asociados, S.A (ICA.), 9 INVERSION Total $ 166.12 millones En el nuevo poblado La Labor Se concentré a la poblacién de Ia localidad de ese nombre, que resulté afectada por la Construccién de la presa, asi como a todos los habitantes de las rancherias existentes dentro del embalse o que resultaron afectados por éste. El nuevo Poblado esta formado Por 65 casas que se dotaron de servicios de agua potable y fosas sépticas, asi como de electricidad, escuelas, centro Civico, ete y banquetas, revestimiento de calles y camino de acceso. 10 COMPORTAMIENTO DEL CONJUNTO DE LA OBRA a) ASENTAMIENTOS. Maximo en la cortina 0.84 m hasta 1982. 5) MOVIMIENTOS EN OTRAS DIRECCIONES. Se han medido, obteniéndose datos de poca importancia c) FRACTURAS Y GRIETAS. No se han observado. d) FILTRACIONES. Existen en el tunel de la obra de toma. 2) COMPORTAMIENTO DE LOS MECANISMOS DE OPERACION, Se colocé en su Posicién el contrapeso de la valvula de emergencia, situada en el inicio del tune! yse recubrieron con placas de acero los taludes de la camara amortiguadora, situada a laSalida de las valvulas de chorro divergente, ya que el efecto erosivo del agua habia Temovido el concreto hasta descubrir el refuerzo. f) SISMOS. Se presento uno el 9 de octubre de 1985 con epifoco frente a la costa de Jalisco, intensidad 7.5 grados Richter, el Consultivo Técnico hizo una inspeccién, informando que fue sin consecuencias para la presa. 44 OPERACION a) FECHA DE INICIACION 1973 b) EXTRACCION MEDIA ANUAL 242 millones de m* c) FUENTE DE ENERGIA. Se aprovechan las instalaciones realizadas durante la construccién, ademas de una planta instalada en la caseta de operacién de la obra de toma. d) GASTO MAXIMO VERTIDO Y FECHA 794 mls el 26 de enero de 1992
