Componente Practico

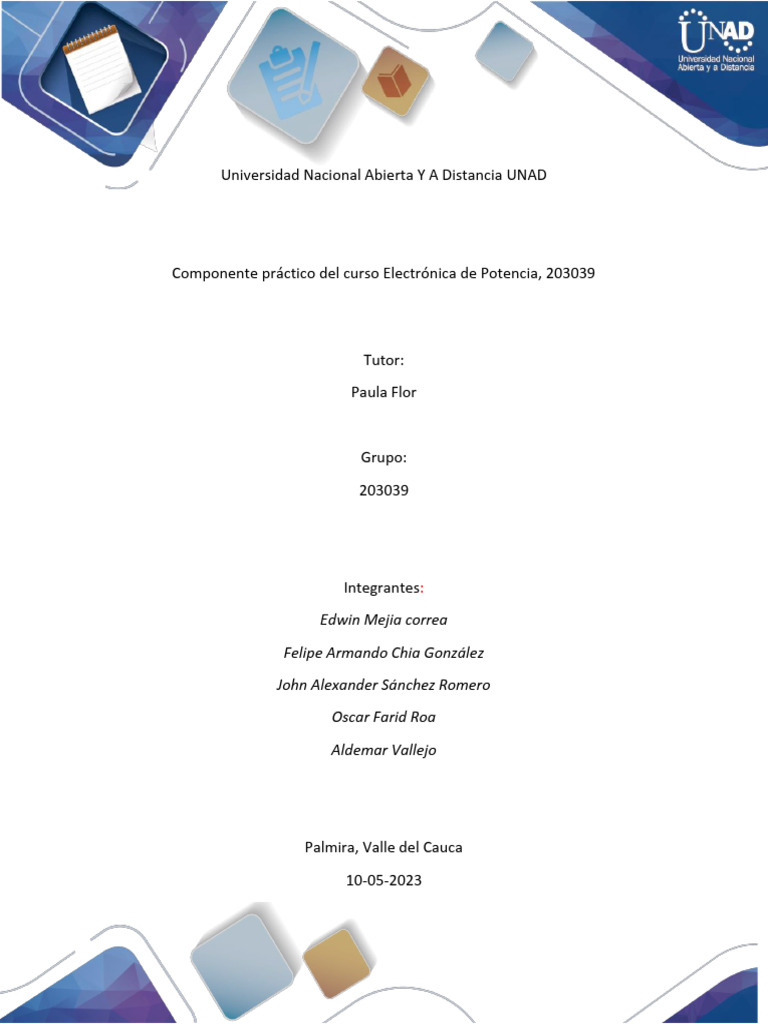

Universidad Nacional Abierta Y A Distancia UNAD
Componente práctico del curso Electrónica de Potencia, 203039
Tutor:
Paula Flor
Grupo:
203039
Integrantes:
Edwin Mejia correa
Felipe Armando Chia González
John Alexander Sánchez Romero
Oscar Farid Roa
Aldemar Vallejo
Palmira, Valle del Cauca

10-05-2023
INTRODUCCIÓN
Los inversores eléctricos son dispositivos que permiten la conversión de corriente continua
(DC), en corriente alterna (AC), y son muy útiles para los sistemas fotovoltaicos, en las
fuentes de alimentación ininterrumpida (UPS), sistemas de alimentación de emergencia, y
vehículos eléctricos.
Un dispositivo que cambia la corriente continua (CC) en corriente alterna (CA) se conoce
como inversor eléctrico. Se utilizan en situaciones en las que es necesario alimentar
dispositivos de corriente alterna, como sistemas de iluminación, electrodomésticos,
herramientas eléctricas y muchos otros elementos utilizados en residencias, lugares de
trabajo e industrias. La mayoría de los sistemas de energía renovable que producen
corriente continua, como los paneles solares o las turbinas eólicas, utilizan inversores
eléctricos. El inversor convierte la corriente continua en corriente alterna, que es la forma
de energía eléctrica utilizada en la mayoría de los hogares y negocios.
Dentro del desarrollo de esta actividad práctica, abordamos diferentes conceptos básicos
necesarios para poder iniciar con el diseño del inversor monofásico con base en unos
parámetros de diseño previamente establecidos.
Mediante el osciloscopio se analizará el comportamiento de la señal senoidal y hallaremos
los para la elección de los valores de modulación de amplitud y modulación de frecuencia,
los cuales serán usados en las fases posteriores en el diseño del inversor SPWM, analizando
y determinando los valores más convenientes para llevar a cabo la elaboración de un inversor
con algunas características ya establecidas, y en función a los cálculos realizados se
determina la menor distorsión armónica total (THD) para obtener finalmente la mayor
calidad de energía eléctrica.
El diseño de la etapa de control unipolar o bipolar del inversor SPWM (modulación por
ancho de pulso sinusoidal) es una parte crítica en el desarrollo de sistemas de conversión de
energía eléctrica. La etapa de control es responsable de generar señales de control que
activan los interruptores del inversor para producir una forma de onda sinusoidal de voltaje
en la salida.
Dentro del desarrollo de la actividad realizaremos la comparación de las señales seno y
triangular con un acoplamiento de señal utilizando circuitos operacionales como
comparadores, teniendo en cuenta los parámetros utilizados en la fase anterior dentro del
curso de electrónica de potencia, verificando que los cálculos matemáticos sean iguales o
cercanos a los simulados.
Contenido
Práctica No.1 SCR y TRIAC
Materiales:
• SCR de potencia (CD106 o similares)
• TRIAC de potencia (de la familia BT13Y, BTA 16 o similares)
• Destornillador probador de fase
• Resistencias (dos resistencias de 1 KΩ, una resistencia de 10 KΩ a ½ W)
• Condensador (un condensador de 100 µF)
• Circuito Integrado 555
• Potenciómetro de 5 KΩ
• Lámpara incandescente de 115V entre 60 W a 6 W y su respectivo portalámpara
• (tener presente que entre mayor es el valor de la potencia de la lámpara mayor será
• la corriente que circula por el circuito de potencia y se debe tener cuidado por el
• riesgo eléctrico)
• Interruptor de paso para lámpara o Switch de sobre poner con tabla
• Cables dúplex de 2 metros
• Protoboard
• Pulsador
• LED (de color verde y amarillo)

El SCR y el TRIAC son dispositivos electrónicos de estado sólido que se utilizan
como switches electrónicos. Ambos dispositivos se enclavan (bloquean) en estado de abierto
o cerrado hasta que cambien ciertas condiciones, de allí su nombre de Tiristores.
El SCR (Rectificador Controlado de Silicio), conduce la electricidad en una única
dirección de igual forma que lo hace un diodo que tiene dos patillas ánodo y cátodo, pero el
SCR tiene una patilla adicional llamada puerta (Gate) la que al recibir una tensión permite la
conducción.
El ánodo (A)es el positivo, el cátodo (K) es el Negativo y Gate (G) es la puerta o
gatillo la cual se activa con pequeños voltajes.
Un TRIAC conduce la electricidad en dos direcciones, por lo tanto, es más útil en
circuitos de CA. Tiene dos ánodos y una puerta (Gate).
1. Responda las siguientes preguntas:
a. Indique algunas aplicaciones del SCR en DC y en AC
Respuesta: Un semiconductor llamado SCR (rectificador controlado por silicio) se
utiliza en la electrónica de potencia para regular el flujo de corriente eléctrica. La siguiente
es una lista de algunas aplicaciones de SCR de CC y CA.
Aplicaciones para DC SCR:
Control de velocidad del motor eléctrico: La velocidad de los motores eléctricos de
CC es controlada por el SCR. Es posible regular la velocidad de un motor cambiando el
voltaje que se le aplica.

Carga de baterías: Las baterías de corriente continua se cargan bajo el control del
SCR. Para evitar sobrecargas o descargas profundas, el SCR controla la corriente que ingresa
a la batería.
Control de iluminación: En los sistemas de iluminación de corriente continua, el SCR
se utiliza para regular la intensidad de la iluminación.
Aplicaciones para SCR en AC.
Control de la cantidad de energía en sistemas de CA: El SCR se usa en sistemas de
corriente alterna para regular la cantidad de energía suministrada a una carga. Se utiliza en
circuitos de control de ángulo de disparo, así como en circuitos de control de fase.
Los SCR se utilizan en circuitos para controlar la velocidad de los motores de CA.
Para regular la velocidad de los motores de CA, el SCR se usa junto con un triac.
Los sistemas de calefacción eléctrica utilizan el SCR para regular la cantidad de
energía entregada a la carga. Para mantener constante la temperatura de la carga, el SCR
controla la cantidad de corriente que pasa a través de ella.
b. ¿Qué ventajas o desventajas puede tener un Relé comparado con un SCR?
Respuesta: Para regular el flujo de corriente eléctrica, los dispositivos de
conmutación como los relés y los SCR (rectificadores controlados por silicio) se utilizan en
la electrónica de potencia. Al comparar los relés con los SCR, los siguientes son algunos
beneficios y desventajas.
Las ventajas del relé incluyen:
Los SCR son más complejos; los relés son menos costosos.
Los relés pueden ser activados por un voltaje o corriente de entrada, por lo que no
necesitan un circuito de control de disparo.
Los relés son capaces de conmutar tanto corriente alterna como continua.
Los inconvenientes del relé incluyen:
Dado que la bobina del relé necesita más tiempo para cerrar y abrir el contacto que
un SCR para cambiar de estado, los relés conmutan a un ritmo más lento que los SCR.
Los relés tienen una vida útil más corta que los SCR porque las cargas eléctricas que
se intercambian entre las bobinas de los relés pueden eventualmente desgastarlas.
Al cambiar de estado, los relés pueden producir ruido eléctrico o chispas que pueden
dañar otros elementos del circuito.
Los SCR tienen las siguientes ventajas:
Los SCR pueden cambiar de estado en cuestión de microsegundos y tienen una
velocidad de conmutación muy rápida.
Los SCR son adecuados para su uso en circuitos de alta potencia y pueden soportar
grandes corrientes de carga.
Dado que no tienen partes móviles que se degraden con el tiempo, los SCR duran más
que los relés.
Los SCR tienen los siguientes inconvenientes:
El circuito se vuelve más complicado y costoso porque los SCR necesitan un circuito
de control de encendido para activarse.
Los SCR solo pueden cambiar la corriente en una dirección, lo que restringe su
aplicación en algunos tipos de circuitos.

Debido a la forma de onda distorsionada que producen, los SCR pueden causar ruido
eléctrico o armónicos en la fuente de alimentación.
c. Indique los parámetros de voltaje y corriente del SCR y TRIAC adquiridos
para la práctica para la correcta operación de estos.
Respuesta: Para asegurarse de que el SCR (rectificador controlado por silicio) y el
TRIAC funcionan correctamente en un circuito, es crucial monitorear sus parámetros de
voltaje y corriente. A continuación, se presenta una descripción de las características clave
de cada uno.
SRC:
El voltaje máximo que el SCR puede soportar en la dirección inversa sin dañarse se
conoce como Voltaje de Ruptura Inversa (Vrrm). Este parámetro es esencial para evitar que
el SCR se dañe por las sobretensiones del circuito.
El valor de corriente directa máxima del SCR antes de que sufra daño térmico se mide
como corriente directa media (Idm). El SCR no debe sobrecalentarse ni sufrir daños durante
el funcionamiento del circuito, por lo que este parámetro es fundamental.
La corriente de pulso de disparo (Igt) es la corriente de pulso mínima requerida para
encender el SCR y habilitar la conducción. Para garantizar que el SCR funcione
correctamente en el circuito, este parámetro es crucial.
TRIAC:
El voltaje máximo que un TRIAC puede soportar en la dirección inversa sin dañarse
se conoce como Voltaje de Ruptura Inversa (Vdrm). Para evitar que el TRIAC se dañe por
las sobretensiones del circuito, este parámetro es esencial.

Corriente continua promedio (Idm): la cantidad más alta de corriente continua que un
TRIAC puede soportar sin sufrir daños térmicos. Para evitar que el TRIAC se sobrecaliente
y rompa durante el funcionamiento del circuito, este parámetro es crucial.
Corriente de pulso de disparo (Igt): Esta es la corriente de pulso requerida en el nivel
más bajo para disparar el TRIAC y hacer que entre en conducción. Para garantizar que el
TRIAC esté correctamente activado en el circuito, este parámetro es crucial.
Para garantizar un funcionamiento seguro y confiable, es fundamental elegir SCR y
TRIAC con las especificaciones de voltaje y corriente adecuadas para el circuito en el que se
utilizarán.
d. Haga una representación gráfica del SCR y TRIAC donde se identifique la
posición de las patillas.
Respuesta:
Representación gráfica del SCR:
Figura 1. Representación gráfica del SCR.
El SCR C106D es un dispositivo de tipo TO-126, que tiene tres patillas.
Representación gráfica del Triac BT137:

Figura 2. Representación gráfica Triac BT137.
El TRIAC BT137 es un dispositivo semiconductor de tres capas.
2. Realice el montaje del circuito que se presenta en la Figura 1, el cual activa
un SCR para controlar una pequeña carga em corriente alterna
Parámetros característicos:
• VRDM: Máximo voltaje inverso de cebado (VG = 0)
• VFOM: Máximo voltaje directo sin cebado (VG = 0)
• IF: Máxima corriente directa permitida.
• PG: Máxima disipación de potencia entre compuerta y cátodo.
• VGT-IGT: Máximo voltaje o corriente requerida en la compuerta (G) para el cebado.
• IH: Mínima corriente de ánodo requerida para mantener cebado el SCR
Circuito de activación de SCR, con carga en corriente continua
Figura 3. Circuito de activación de SCR, con carga en corriente continua.

Circuito de activación de SCR, con carga en corriente continua
Figura 4. Montaje Circuito de activación de SCR, con carga en corriente continua.
Accione el pulsador y manténgalo presionado, debe notar que ambos leds
permanecen encendidos, al soltar el pulsador solo debe permanecer encendido uno de ellos
y queda enclavado hasta que se le quite la alimentación al SCR ya sea por el lado del (A) o
del (K).
Figura 5. Pulsador presionado. Figura 6. Pulsador no presionado.
Este circuito es muy utilizado en alarmas, al detectarse una intrusión (pulsador) se
activará una alarma que solo se desactiva con una clave (quitar alimentación del SCR).
Responda las siguientes preguntas:
¿Por qué se queda encendido el segundo LED (de color amarillo)?
Respuesta: Debido a que el SCR se usa en el circuito como componente de control,
el segundo LED (amarillo) permanece encendido. El botón pulsador activa la compuerta
SCR, que luego hace que el SCR conduzca corriente eléctrica y encienda ambos LED.
Debido a que la corriente que fluye a través del LED verde mantiene el voltaje en el ánodo
y el cátodo del SCR por encima del valor de su voltaje de mantenimiento mínimo, lo que
hace que permanezca encendido, el SCR continúa conduciendo incluso después de que se
haya soltado el botón.
¿Realice la descripción del funcionamiento del circuito y sus posibles usos?
Utilizando un SCR como elemento de control, el circuito funciona como un sistema
de enclavamiento eléctrico. Al presionar el botón, se abre la puerta del SCR, lo que permite
que la corriente eléctrica fluya a través del SCR y encienda ambos LED. Cuando se suelta
el botón, el SCR mantiene un voltaje en su ánodo y cátodo mayor que su voltaje de
retención mínimo, lo que hace que permanezca encendido. Este voltaje es mantenido por la
corriente que pasa a través del LED verde. El circuito debe apagarse antes de que el circuito
pueda desactivarse.
Este tipo de circuito se emplea frecuentemente en sistemas de seguridad, incluyendo
alarmas y mecanismos de bloqueo, donde es necesario el control de acceso o la activación
desactivación mediante clave o contraseña. Cuando se requiere un enclavamiento eléctrico,
el uso del SCR permite que el sistema continúe funcionando incluso después de que se haya
soltado el botón pulsador.

3. SCR controlando un bombillo de 115V.
Realice el montaje del circuito que se presenta en la Figura 7.
a. Realice el montaje del siguiente circuito, teniendo cuidado de identificar
correctamente la fase y el neutro en la toma de 115V.
Figura 7. Circuito de un SCR controlando un bombillo de 115V.
Figura 8. Montaje de Circuito de un SCR controlando un bombillo de 115V
¿Qué sucede al presionar el pulsador?
Respuesta: El SCR puede comenzar a conducir corriente eléctrica entre el ánodo y
el cátodo presionando el botón, lo que hace que fluya una corriente a través de la puerta del
SCR. La bombilla se encenderá brevemente mientras el SCR conduce corriente eléctrica si
los LED se cambian por bombillas y el circuito recibe alimentación de CA. Sin embargo, el
SCR se desconecta y la luz se apaga cuando la corriente alterna se invierte.
Figura 9. Montaje de Circuito de un SCR controlando un bombillo de 115V
¿Porque no se queda encendido (enclavado) el bombillo de corriente alterna?
Respuesta: Esto es así porque, a diferencia de la corriente alterna, que cambia
constantemente de dirección, el SCR solo puede conducir la corriente eléctrica en una
dirección. Como resultado, se evitaría el efecto de enclavamiento porque el SCR se
apagaría cada vez que la corriente alterna cambiara de dirección. En cambio, el efecto de
enganche podría producirse controlando un circuito de CA con un relé.
b. Realice las consultas previas y consideraciones del caso para que reemplace
el SCR por un TRIAC ¿qué le sucede al bombillo de 115V al presionar el pulsador?
El circuito no permite el enclavamiento de un circuito de corriente alterna con
bombillas u otros dispositivos si el SCR se cambia por un TRIAC, su oscilación cambia. El
TRIAC es un dispositivo de control de potencia bidireccional que puede conducir

electricidad en ambas direcciones, lo que lo hace ideal para controlar circuitos de corriente
alterna.
Al presionar el botón, la puerta TRIAC recibe una corriente de control que le
permite conducir corriente en ambas direcciones a través de los dispositivos o luces
conectadas en serie con el circuito.
Figura 10. Montaje de Circuito de un Triac controlando un bombillo de 115V
4. SCR operado con CI 555
Realice el montaje del circuito que se presenta en la Figura 11.
Figura 11. SCR operado con un CI 555

¿Qué sucede con el LED y el bombillo al mover el potenciómetro RV1?
Respuesta: Cambia la frecuencia de la señal de salida del 555 timer IC ajustando el
potenciómetro RV1 en el circuito SCR que impulsa un 555 IC. Esto afecta la cantidad de
tiempo que la señal de activación del SCR está activa durante cada ciclo. La cantidad de
energía entregada a la carga (el LED o la bombilla) durante cada ciclo está influenciada por
la señal de entrada.
Figura 12. Cambio de frecuencia de la señal de salida del 555
• Revisar la señal de salida del 555 con el osciloscopio en diferentes posiciones
de RV1
Respuesta: En el osciloscopio, es visible que la frecuencia de la señal de salida del
IC del temporizador 555 cambia a medida que se ajusta el potenciómetro RV1 en el circuito
SCR que usa un 555. El período de la señal de salida se establece mediante la constante de
tiempo del circuito astable, que se ajusta mediante el potenciómetro RV1 para tener en
cuenta esto.
La frecuencia de la señal de salida aumenta cuando el potenciómetro RV1 se gira en
el sentido de las agujas del reloj, lo que provoca una disminución del período de la señal.
Figura 13. Señal de salida del 555 con el osciloscopio en diferentes posiciones de RV1.
Como resultado, se puede ver una reducción en la brecha entre los pulsos de la señal
de salida en un osciloscopio.
• Medir el voltaje en la bombilla con un multímetro a diferentes posiciones de
RV1, ¿qué puede notar e indique por que sucede esto?
Respuesta: El valor de voltaje RMS (valor rms) se puede observar usando un
multímetro para medir el voltaje a través de la bombilla en varias posiciones de RV1.
La frecuencia de la señal de salida del 555 aumenta y el tiempo de encendido del
SCR disminuye a medida que el potenciómetro RV1 se gira en el sentido de las agujas del
reloj, lo que da como resultado que se suministre menos energía a la bombilla durante cada
ciclo de la bombilla. Como resultado, a medida que aumenta la frecuencia de la señal de
salida del 555, el valor de voltaje RMS registrado en la bombilla disminuye.

La frecuencia de la señal de salida del 555, por otro lado, disminuye a medida que el
potenciómetro RV1 se gira en sentido contrario a las agujas del reloj, y el tiempo de
encendido del SCR aumenta, suministrando más energía a la bombilla por ciclo. una señal.
Como resultado, a medida que disminuye la frecuencia de la señal de salida del 555,
aumenta el valor del voltaje RMS medido a través de la bombilla.
Figura 14. Medir el voltaje en la bombilla con un multímetro a diferentes posiciones de RV1
Práctica 2: Sistema de control de velocidad con PWM
Materiales
• Resistencias de 1 KΩ (4)
• Resistencia de 500Ω (1)
• Resistencia de 10 K Ω (2)
• Diodo 1N4001 (3)
• Potenciómetro de 100 KΩ (1)
• Condensador de 1 µF (1)
• Condensador de 100 ηF (1)

• Integrado LM 555 (1)
• Transistor 2N3904 (1)
• Mosfet IRFZ44N (4)
• Motor DC a 12 V
• Switch selector de una entrada a tres salidas
Realice el montaje del circuito de la Figura 15.
Figura 15. Circuito de control de velocidad con PWM
Procedimiento:
1. Describa en un párrafo y apoyándose en gráficas en qué consiste la
modulación PWM.
La modulación de ancho de pulso o PWM (Pulse Width Modulation) es una
tecnología utilizada para controlar la fuente de alimentación de los dispositivos eléctricos.
Consiste en cambiar el ancho de los pulsos de señales periódicas (llamadas ondas

portadoras) como se muestra en la gráfica, en función de las señales de control que se
transmiten al dispositivo. Este método se utiliza en electrónica de potencia, especialmente
en sistemas de control de motores, fuentes de alimentación, etc. El ancho de pulso de la
señal portadora depende de la señal de modulación, lo que da como resultado una señal de
salida con potencia promedio variable.
Figura 16. Modulación PWM.
2. Varíe el valor de potenciómetro RV2, a fin de que, observe en la salida (pin 3) del
555, el ciclo de trabajo de la señal de control PWM. Identifique el Duty cicle Máximo y
mínimo del sistema de control del circuito dado.
Figura 17. Montaje del Circuito.

Medición de Señal A:
Figura 18. Señal A.
Medición de Señal B:
Figura 19. Señal B.

Medición de Señal C:
Figura 20. Señal C.
Medición de Señal D:
Figura 21. Señal D.

3. Haga los cálculos correspondientes y de ser necesario modifique el circuito dado
inicialmente, de forma que, logre un control entre el 20% y el 80% del Duty cicle.
Especifique cuáles serían los valores seleccionados para R1, R2, C2, de forma que
se cumpla lo solicitado, y este efecto se vea en el control de la velocidad del motor.
Para lograr un control del Duty Cycle entre el 20% y el 80%, se deben seleccionar
valores adecuados para R1, R2 y C2.
El tiempo de ciclo se puede calcular como:
𝑇 = 0.693 𝑥 (𝑅1 + 2 𝑥 𝑅2) 𝑥 𝐶2
Y el tiempo de encendido (Ton) como:
𝑇𝑜𝑛 = 0.693 𝑥 𝑅2 𝑥 𝐶2
El Duty Cycle se puede calcular como:
𝐷𝑢𝑡𝑦 𝐶𝑦𝑐𝑙𝑒 = 𝑇𝑜𝑛 / 𝑇
Si queremos un Duty Cycle mínimo del 20%, entonces Ton / T = 0.2, lo que implica
que Ton debe ser el 20% del tiempo total T. De manera similar, si queremos un Duty Cycle
máximo del 80%, entonces Ton / T = 0.8, lo que implica que Ton debe ser el 80% del
tiempo total T.
Entonces, para un Duty Cycle mínimo del 20%, tenemos que:
𝑇𝑜𝑛 / 𝑇 = 0.2
𝑇𝑜𝑛 = 0.2 𝑥 𝑇
𝑇𝑜𝑛 = 0.2 𝑥 0.693 𝑥 (𝑅1 + 2 𝑥 𝑅2) 𝑥 𝐶2
Para un Duty Cycle máximo del 80%, tenemos que:

𝑇𝑜𝑛 / 𝑇 = 0.8
𝑇𝑜𝑛 = 0.8 𝑥 𝑇
𝑇𝑜𝑛 = 0.8 𝑥 0.693 𝑥 (𝑅1 + 2 𝑥 𝑅2) 𝑥 𝐶2
Podemos resolver estas ecuaciones para R2, con R1 = 1kΩ y C2 = 500pF.
Para un Duty Cycle mínimo del 20%:
0.2 𝑥 0.693 𝑥 (1𝑘Ω + 2 𝑥 𝑅2) 𝑥 500𝑝𝐹 = 𝑅2 𝑥 0.693 𝑥 500𝑝𝐹
69.3𝑘Ω + 277.2𝑘Ω 𝑥 𝑅2 = 𝑅2 𝑥 346.5
𝑅2 = 100𝑘Ω
Para un Duty Cycle máximo del 80%:
0.8 𝑥 0.693 𝑥 (1𝑘Ω + 2 𝑥 𝑅2) 𝑥 500𝑝𝐹 = 𝑅2 𝑥 0.693 𝑥 500𝑝𝐹
277.2𝑘Ω + 69.3𝑘Ω 𝑥 𝑅2 = 𝑅2 𝑥 346.5
𝑅2 = 400𝑘Ω
Por lo tanto, los valores seleccionados para R1, R2 y C2 serían:
𝑅1 = 1𝑘Ω
𝑅2 = 100𝑘Ω 𝑝𝑎𝑟𝑎 𝑢𝑛 𝐷𝑢𝑡𝑦 𝐶𝑦𝑐𝑙𝑒 𝑚í𝑛𝑖𝑚𝑜 𝑑𝑒𝑙 20%
𝑅2 = 400𝑘Ω 𝑝𝑎𝑟𝑎 𝑢𝑛 𝐷𝑢𝑡𝑦 𝐶𝑦𝑐𝑙𝑒 𝑚á𝑥𝑖𝑚𝑜 𝑑𝑒𝑙 80%
𝐶2 = 500𝑝𝐹
Figura 22. Duty Cycle mínimo del 20%
Figura 23. Duty Cycle mínimo del 80%
4. Revise los fundamentos teóricos de la configuración puente H, para realizar el
control de giro de un motor. Implemente el puente H con cuatro Mosfet, como
complemento al control de velocidad PWM dado, de forma que obtenga un circuito de
control de velocidad y sentido de giro de un motor monofásico.

Figura 24. Puente H giro a la Derecha.
Figura 25. Puente H giro a la Izquierda.
El montaje del puente H se hace simulado pues por temas de componentes
defectuosos no funciono en físico, con previa autorización de la Tutora.

Figura 25. Puente H Montaje Físico.
Practica 3: Sistema de Control SPWM
Materiales:
• Para el SPWM Tres amplificadores operacionales LM324 o equivalentes
• Cuatro resistencias de 220 Ω
• Dos resistencias de 10 KΩ
• Materiales opcionales para en Oscilador de Wein Amplificador operacional LM 324
• Potenciómetro de 2 KΩ
• Una resistencia de 2 KΩ
• Dos resistencias de 270 Ω
• Dos condensadores de 10 µF
• Dos diodos 1N4001 o su equivalente

Figura 26. Generador de funciones ICL8038 para F entre 300 – 10 KHz
Figura 27. Montaje Físico Señal SPWM

Señales Simuladas:
Figura 28. Generador de señal senoidal, con los valores de Vps y Fs correspondientes.
Figura 29. Generador de señal triangular, con los valores de Vpt y Ft correspondientes.
Figura 30. Amplificador operacional como inversor no amplificador para obtener la señal senoidal desfasada 180°
Figura 31. Amplificador operacional como comparador para las señales Seno A y la señal triangular.
Figura 32. Amplificador operacional como comparador para las señales Seno_B y la señal triangular.
Figura 33. Amplificador operacional como diferenciador no amplificador para hacer la diferencia de los datos de los dos
comparadores.
Figura 34. Circuito construido.
Conclusiones
En conclusión, la descripción de Gonzales Sáenz de cómo construir un inversor SPWM
monofásico de 60 Hz muestra que se puede crear un inversor de alta calidad utilizando
componentes asequibles y fácilmente disponibles. A la hora de utilizar energías renovables en sus
hogares o lugares de trabajo, las personas con escasos recursos pueden encontrar útil este tipo de
inversor.
El proyecto también enfatiza la importancia de la modulación de ancho de pulso sinusoidal
(SPWM) en la regulación de la frecuencia de salida y la amplitud de la señal de salida de un inversor.
La creación de un circuito integrado único para producir la señal SPWM demuestra el valor de la
ingeniería electrónica y la programación en el desarrollo de sistemas de energía.
En conclusión, el diseño de la etapa de control unipolar o bipolar del inversor SPWM es
esencial para lograr una conversión de energía eléctrica eficiente y precisa. El correcto diseño y
selección de componentes, la implementación de circuitos de protección y la optimización de los
parámetros de control son factores críticos para asegurar la estabilidad y confiabilidad del sistema.
Finalmente se realizan los cálculos para las señales y se genera la simulación de está dando
resultados muy cercanos a los calculados matemáticamente, la utilización de los operacionales para
el ajuste de las señales utilizado como comparador y diferenciador de señales permite el
acoplamiento de las señales en el circuito.
Bibliografía
• Guerrero, J. (2011). Análisis de circuitos eléctricos: estado estable. Leyes de
Kirchhoff (pp. 37-52).
https://elibro-net.bibliotecavirtual.unad.edu.co/es/ereader/unad/70053?page=53
• Guerrero, J. (2011). Análisis de circuitos eléctricos: estado estable. Senoides y fasores.
(pp. 96-118).
https://elibronet.bibliotecavirtual.unad.edu.co/es/ereader/unad/70053?page=112
• Guerrero, J. (2011). Análisis de circuitos eléctricos: estado estable. Potencia en AC. (pp.
197 - 206).
• Mijarez, R. (2014). Electrónica. Amplificadores operacionales (pp. 108 - 118)
• Mohan, N. Undeland, T. Robbins, W. (2009). Electrónica de potencia: convertidores,
aplicaciones y diseño. Panorama general de los interruptores de semiconductores de
potencia. (pp. 15 - 29).
• Gimeno Sales, F. J. (2013). Convertidores electrónicos: energía solar fotovoltaica,
aplicaciones y diseño. Convertidores continua alterna. Editorial de la Universidad
Politécnica de Valencia (pp. 74 - 91).
• Mohan,N. Undeland,T. Robbins,W.(2009). Electrónica de potencia: convertidores,
aplicaciones y diseño (pp. 176-179).
• Gonzales Sáenz, W. (2021). Modulador por anchura de pulso sinusoidal SPWM para un
inversor monofásico de 60Hz de bajo costo. Polo del Conocimiento: revista Científico –
Profesional, 6(. 5), 179191.
https://dialnet.unirioja.es/servlet/catart?codigo=8016899
• Gutiérrez, J. (Productor). (2017). OVI Introducción al Inversor SPWM.
http://hdl.handle.net/10596/10871
• Amorocho, F. (2021) OVI Distorsión Armónica Total.
https://repository.unad.edu.co/handle/10596/41645
• Amorocho, F. (2022) OVI Rectificador controlado de silicio.
• Pérez, J., Beristáin, J. (2016). Electrónica de potencia. Convertidores
reductores. Pearson Educación. (pp. 15-20).
http://www.ebooks7-24.com.bibliotecavirtual.unad.edu.co/?il=4516&pg=29
• Pérez, J., Beristáin, J. (2016). Electrónica de potencia. Convertidores elevadores.
Pearson Educación. (pp. 20-24).
http://www.ebooks7-24.com.bibliotecavirtual.unad.edu.co/?il=4516&pg=34
• Gimeno Sales, F. J. (2013). Convertidores electrónicos: energía solar fotovoltaica,
aplicaciones y diseño. Editorial de la Universidad Politécnica de Valencia (pp. 135 -
150).
• Mohan,N. Undeland,T. Robbins,W.(2009). Electrónica de potencia: convertidores,
aplicaciones y diseño (pp. 179-191).
• Beltrán Telles, A., López Monteagudo, F. E., Beltrán González, C. A., Reta Hernández,
M., & Morera Hernández, M. (2020). Análisis de calidad de la energía de inversor de
puentes H y control SPWM. Revista de Ingeniería Energética, 41(1), 1–11.
https://bibliotecavirtual.unad.edu.co/login?url=https://search.ebscohost.com/login.aspx?dire
ct=true&db=asn&AN=141763075&lang=es&site=ehost-live
• Gutiérrez, J., Flórez, L., & Serrano, D. (2019). Convertidor dc–ac de alta eficiencia
basado en el modulador eg8010 para implementar en sistemas energéticos
alternativos. Publicaciones E Investigación, 13(2), 51-60.
https://hemeroteca.unad.edu.co/index.php/publicacionesinvestigacion/article/view/2361
• Amorocho, F. (2021) OVI Conversor Reductor tipo Buck
https://repository.unad.edu.co/handle/10596/41779#
• Amorocho, F., Fuentes, O. (2020) OVI Modulación PWM y SPWM.
• Fernández, R., (2021) Inversor monofásico basado en modulación SPWM bipolar.
(2021)
ct=true&db=edsoai&AN=edsoai.on1258900795&lang=es&site=eds-live&scope=site
• Pérez Rodríguez, E., Alejandro Pérez, D., Pedrero Hernández, S. E., & García Félix, L.
M. (2018). Estudio de la tarjeta Moduladora SPWM Egs002, para control de inversor.
Congreso Internacional de Investigación Academia Journals, 10(2), 1847–1852.
ct=true&db=fap&AN=140221689&lang=es&site=edslive&scope=site
• Rashid, M. H. (2011). Power Electronics Handbook: Vol. 3rd ed. Butterworth-
Heinemann, (pp. 359 – 361)
https://bibliotecavirtual.unad.edu.co/login?url=http://search.ebscohost.com/login.aspx?di
rect=true&db=nlebk&AN=351395&lang=es&site=edslive&scope=site&ebv=EB&ppid=
pp_359
• Rashid, M. H. (2011). Power Electronics Handbook: Vol. 3rd ed. Butterworth-
Heinemann, (pp. 363-365).
ct=true&db=nlebk&AN=351395&lang=es&site=ehostlive&ebv=EB&ppid=pp_363
• Cáceres, M., Busso, A., Vera, L., & Firman, A. (2017). Primer sistema fotovoltaico
conectado a la red de baja tensión del norte argentino: Caracterización Y
Análisis. DYNA: Energía y Sostenibilidad, 6(1), 1–13
ct=true&db=asn&AN=124330153&lang=es&site=edslive&scope=site
• Díaz Rodríguez, J. (2012). Sistema híbrido de energía utilizando energía solar y red
eléctrica : Hybrid power system using solar energy and power line supply. Lámpsakos.
7, 69–77.
https://bibliotecavirtual.unad.edu.co/login?url=http://search.ebscohost.com/login.aspx?dire
ct=true&db=edsdnp&AN=edsdnp.4490202ART&lang=es&site=eds-live&scope=site
• Ambhore, D., Borghate, V. B., Maddugari, S. K., Soni, N., & Sabyasachi, S.
(2018). Hybrid SPWM Techniques for Five Level Cascaded H-Bridge Inverter. 2018 8th
IEEE India International Conference on Power Electronics (IICPE), Power Electronics
(IICPE), 2018 8th IEEE India International Conference On, 1–5.
https://bibliotecavirtual.unad.edu.co/login?url=http://search.ebscohost.com/login.aspx?di
rect=true&db=edseee&AN=edseee.8709579&lang=es&site=edslive&scope=site
• León Parada, J. D., & Hernández Gómez, O. M. (2014). Electrónica de potencia:
Aplicación en fuentes de energía renovables. Journal of Research of the University of
Quindio, 25(1), 154-158
ct=true&db=asn&AN=119961075&lang=es&site=edslive&scope=site
• InnovaTECH ETR # 8- Energía Renovable y sus Ventajas, UNAD, agosto 5 del 2021
https://ruv.unad.edu.co/ruvwp/programas/innovatech-etr-8-energia-renovable-y-sus
ventajas/

Componente Practico

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Componente Practico

Cargado por

Copyright:

Formatos disponibles

Universidad Nacional Abierta Y A Distancia UNAD

Componente práctico del curso Electrónica de Potencia, 203039

Palmira, Valle del Cauca

Práctica No.1 SCR y TRIAC

• SCR de potencia (CD106 o similares)

• TRIAC de potencia (de la familia BT13Y, BTA 16 o similares)

• Destornillador probador de fase

• Resistencias (dos resistencias de 1 KΩ, una resistencia de 10 KΩ a ½ W)

• Condensador (un condensador de 100 µF)

• Circuito Integrado 555

• Lámpara incandescente de 115V entre 60 W a 6 W y su respectivo portalámpara

• Interruptor de paso para lámpara o Switch de sobre poner con tabla

• Cables dúplex de 2 metros

• LED (de color verde y amarillo)

como switches electrónicos. Ambos dispositivos se enclavan (bloquean) en estado de abierto

o cerrado hasta que cambien ciertas condiciones, de allí su nombre de Tiristores.

El SCR (Rectificador Controlado de Silicio), conduce la electricidad en una única

El ánodo (A)es el positivo, el cátodo (K) es el Negativo y Gate (G) es la puerta o

gatillo la cual se activa con pequeños voltajes.

Un TRIAC conduce la electricidad en dos direcciones, por lo tanto, es más útil en

circuitos de CA. Tiene dos ánodos y una puerta (Gate).

1. Responda las siguientes preguntas:

a. Indique algunas aplicaciones del SCR en DC y en AC

Respuesta: Un semiconductor llamado SCR (rectificador controlado por silicio) se

utiliza en la electrónica de potencia para regular el flujo de corriente eléctrica. La siguiente

es una lista de algunas aplicaciones de SCR de CC y CA.

Aplicaciones para DC SCR:

Control de velocidad del motor eléctrico: La velocidad de los motores eléctricos de

CC es controlada por el SCR. Es posible regular la velocidad de un motor cambiando el

voltaje que se le aplica.

Control de iluminación: En los sistemas de iluminación de corriente continua, el SCR

se utiliza para regular la intensidad de la iluminación.

Aplicaciones para SCR en AC.

Control de la cantidad de energía en sistemas de CA: El SCR se usa en sistemas de

circuitos de control de ángulo de disparo, así como en circuitos de control de fase.

Los sistemas de calefacción eléctrica utilizan el SCR para regular la cantidad de

energía entregada a la carga. Para mantener constante la temperatura de la carga, el SCR

controla la cantidad de corriente que pasa a través de ella.

b. ¿Qué ventajas o desventajas puede tener un Relé comparado con un SCR?

Respuesta: Para regular el flujo de corriente eléctrica, los dispositivos de

Las ventajas del relé incluyen:

necesitan un circuito de control de disparo.

Los inconvenientes del relé incluyen:

se intercambian entre las bobinas de los relés pueden eventualmente desgastarlas.

dañar otros elementos del circuito.

Los SCR tienen las siguientes ventajas:

Los SCR pueden cambiar de estado en cuestión de microsegundos y tienen una

velocidad de conmutación muy rápida.

grandes corrientes de carga.

que los relés.

Los SCR tienen los siguientes inconvenientes:

de control de encendido para activarse.

aplicación en algunos tipos de circuitos.

eléctrico o armónicos en la fuente de alimentación.

c. Indique los parámetros de voltaje y corriente del SCR y TRIAC adquiridos

para la práctica para la correcta operación de estos.

Respuesta: Para asegurarse de que el SCR (rectificador controlado por silicio) y el

TRIAC funcionan correctamente en un circuito, es crucial monitorear sus parámetros de

voltaje y corriente. A continuación, se presenta una descripción de las características clave

el SCR se dañe por las sobretensiones del circuito.

el funcionamiento del circuito, por lo que este parámetro es fundamental.

La corriente de pulso de disparo (Igt) es la corriente de pulso mínima requerida para

encender el SCR y habilitar la conducción. Para garantizar que el SCR funcione

correctamente en el circuito, este parámetro es crucial.
