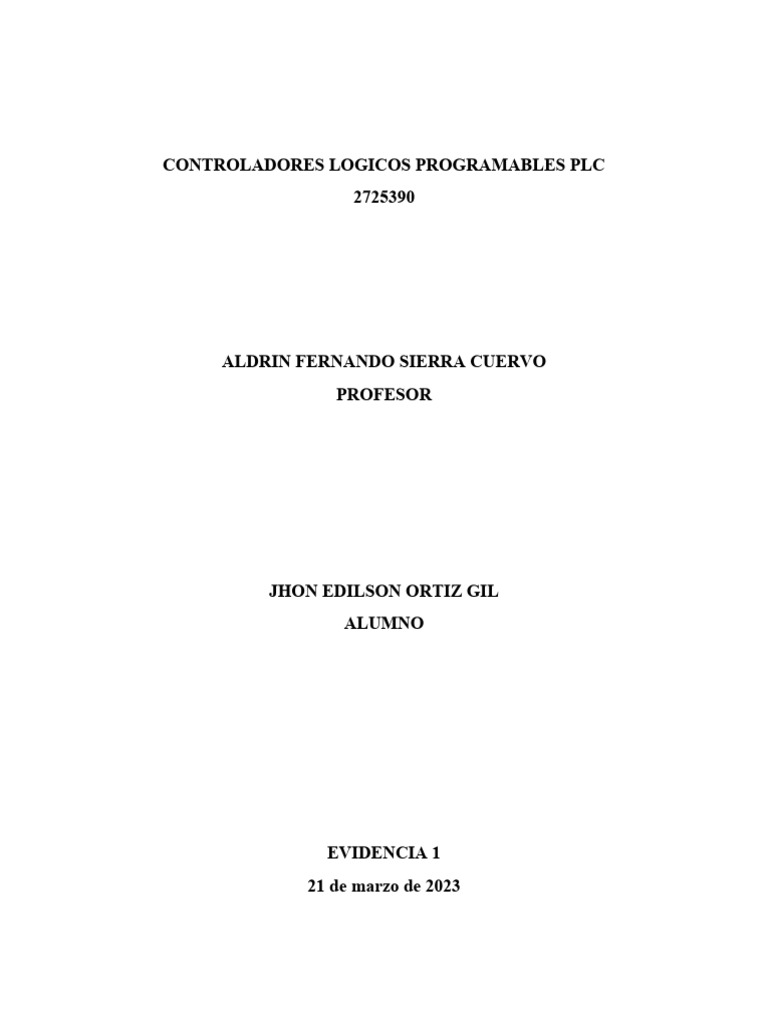

CONTROLADORES LOGICOS PROGRAMABLES PLC

2725390

ALDRIN FERNANDO SIERRA CUERVO

PROFESOR

JHON EDILSON ORTIZ GIL

ALUMNO

EVIDENCIA 1
21 de marzo de 2023
 EVIDENCIA 1
1. Consulte el documento Algebra de Boole, lógica combinacional

El álgebra de Boole es un formalismo que conlleva a la creación de

funciones lógicas donde las mismas relacionan una variable binaria de
salida con una o más de entrada, dichas funciones se basan en una serie
de postulados y teoremas que imponerlas reglas de un juego entre
dichas variables.

La lógica combinacional o combinatoria, se define como aquella clase

de circuitos digitales donde en cualquier tiempo dado, el estado de todas
las salidas solo depende de los valores de las entradas en ese tiempo y
no del estado de las entradas anteriores

2. Investigue sobre las compuertas lógicas NAND, NOR, X-OR y XNOR,

determine la tabla de verdad, función booleana, su símbolo y la forma
que se graficara en lenguaje de contactos. Un análisis de cada
compuerta, ejemplos de aplicación en cada compuerta,

Compuerta NAND, también conocida como AND negada o inversa o

NOT-AND, es una combinación de las compuertas AND y NOT que se
representan con la compuerta AND con un circulo a la salida, al tener
sus entradas activas ¨1¨ la salida se encuentra inactiva ¨0¨, otra variación
con respecto a las entradas mantendrá su salida en estado activo ¨1¨.

Ejemplo aplicartivo

Este indica cuando ahí nivel alto de alguna de los dos tanques de agua
Compuerta NOR, es una combinación de las compuertas OR y NOT, en
otras palabras, es la versión inversa de la compuerta OR. Al tener sus
entradas en estado inactivo ¨0¨su salida estará en un estado activo ¨1¨,
pero si alguna de las entradas pasa a un estado binario ¨1¨su salida
tendrá un estado inactivo ¨0¨.
Ejemplo aplicativo

Si alguno de los interruptores cierra su contacto o los dos , este se

apagara, pero si los dos están abiertos este si prende

Compuerta X-OR, también conocida como ¨OR exclusiva¨, se le

denomina la compuerta de ¨algunos pero no todos¨, su expresión
Booleana es una suma binaria de un digito cada uno y el resultado
obtenido será la salida. La salida tiene un estado activo ¨1¨al tener las
entradas en estados diferentes (Una activa y otra inactiva).
Ejemplo aplicativo

Este va a encender el bombillo solo si están intercalados los contactos,

pero si los dos están abiertos o los dos cerrados este no encendera

Compuerta XNOR, es la negación de la compuerta XOR, cuando las

entradas sean iguales se representara una salida en estado ¨1¨y si son
diferentes la salida será un estado ¨0¨.
Ejemplo aplicativo

Este bombillo enciende solo si los dos contactos están abiertos o los dos
cerrados, si alguno esta diferente del otro se apagara el bombillo
