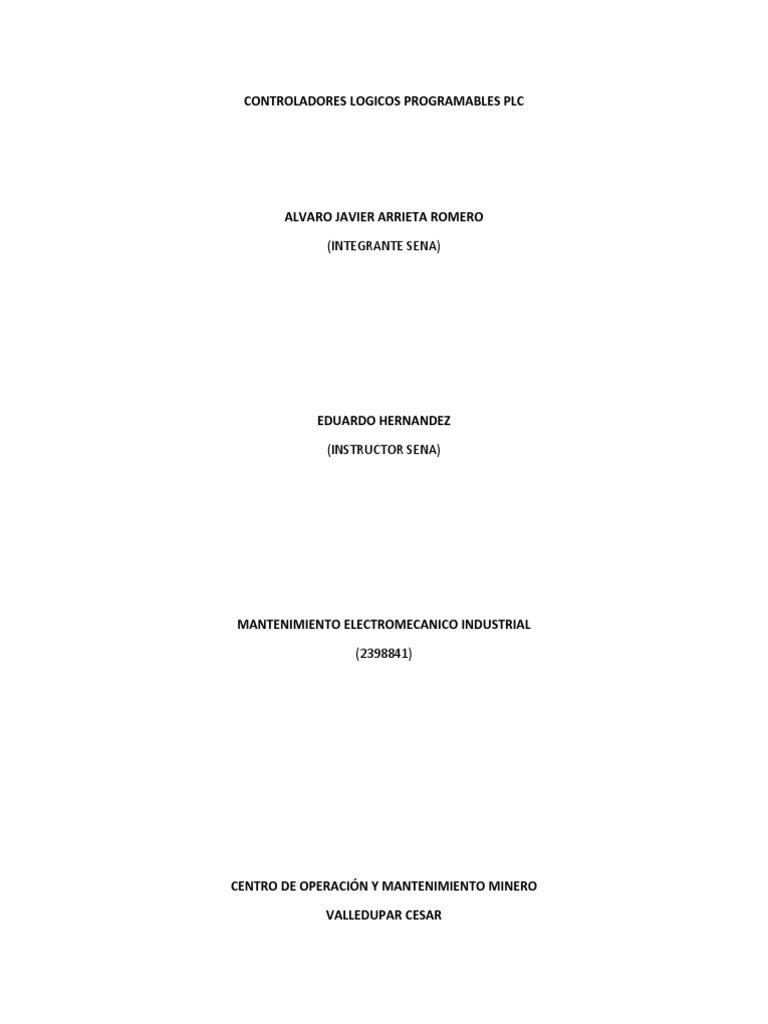

CONTROLADORES LOGICOS PROGRAMABLES PLC

ALVARO JAVIER ARRIETA ROMERO

(INTEGRANTE SENA)

EDUARDO HERNANDEZ

(INSTRUCTOR SENA)

MANTENIMIENTO ELECTROMECANICO INDUSTRIAL

(2398841)

CENTRO DE OPERACIÓN Y MANTENIMIENTO MINERO

VALLEDUPAR CESAR
 DESARROLLO

1. Consulte el documento denominado “Álgebra de Boole. Lógica combinacional”, disponible en

el material complementario correspondiente a esta actividad de aprendizaje.

En el caso de la lógica combinatoria, se empezaron a dar soluciones desde el punto de vista del
algebra de Boole, donde posteriormente se relacionó con la lógica cableada, esta denominación se
da por las conexiones empleadas entre los diferentes elementos que intervienen en el sistema. Si
los elementos son de origen eléctrico, entonces la conexión entre relés, interruptores, entre otros,
se realiza mediante conductores eléctricos. Si los elementos son de origen electrónico, entonces la
conexión entre las compuertas lógicas se realiza mediante caminos conductores. En las tecnologías
neumática e hidráulica, las conexiones entre los elementos se realizan mediante ductos, válvulas,
etc.

2. Investigue sobre las compuertas lógicas NAND, NOR, X-OR y XNOR.

NAND: La puerta NAND, compuerta NAND o NOT AND es una puerta lógica que produce una
salida falsa solamente si todas sus entradas son verdaderas; por tanto, su salida es complemento a
la de la puerta AND, -se comporta de acuerdo a la tabla de verdad mostrada más arriba-. Cuando
todas sus entradas están en 1 o en ALTA, su salida está en 0 o en BAJA, mientras que cuando al
menos una sola de sus entradas o ambas están en 0 o en BAJA, su SALIDA va a estar en 1 o en
ALTA.

NORD: La lógica NOR hace referencia al hecho de que, debido a que la función NOR tiene una
funcionalidad completa, al igual que ocurre con la puerta NAND, todos los sistemas lógicos se
pueden convertir en puertas NOR. En principio, cualquier función lógica combinatoria puede
realizarse con suficientes puertas NOR.

X-OR: La puerta XOR, compuerta XOR u OR exclusiva es una puerta lógica digital que implementa
el o exclusivo; es decir, una salida verdadera (1/HIGH) resulta si una, y solo una de las entradas a la
puerta es verdadera. Si ambas entradas son falsas (0/LOW) o ambas son verdaderas, resulta en
una salida falsa. La XOR representa la función de la desigualdad, es decir, la salida es verdadera si
las entradas no son iguales, de otro modo el resultado es falso. Una manera de recordar XOR es
"uno o el otro, pero no ambos.

XNOR: La puerta aXNOR (a veces escrita "exnor" o "enor" y rara vez escrito NXOR) es una puerta
lógica digital cuya función es la inversa de la puerta OR exclusiva (XOR). La versión de dos entradas
implementa la igualdad lógica, comportándose de acuerdo a la tabla de verdad de la derecha. Una
salida ALTA (1) resulta si ambas las entradas a la puerta son las mismas. Si una, pero no ambas
entradas son altas (1), resulta una salida BAJA (0).
3. Para cada una de las compuertas que investigó, determine su tabla de verdad, su función
booleana, su símbolo y la forma cómo se graficaría en lenguaje de contactos.

FUNCIÓN BOOLEANA

La ecuación característica que describe el comportamiento de la puerta NAND es:

Al conectar los contactos normalmente cerrados en paralelo entre sí, se puede implementar una
compuerta NAND. O simplemente invirtiendo la salida de la compuerta AND, se puede
implementar la puerta NAND

NORD

FUNCION BOOLEANA

El NOR es una operación completamente funcional. Las puertas NOR se pueden combinar para
generar cualquier otra función lógica. En cambio, el operador OR es monótono, ya que solo se
puede cambiar BAJA a ALTA, pero no viceversa.

Al conectar los contactos normalmente cerrados en serie, se puede implementar una compuerta
NOR. Si ambas entradas se restablecen a 0 (false), la salida pasa a Alto, de lo contrario, permanece
en estado Bajo.

X-OR:
FUNCION BOOLEANA:

representan ambas la puerta XOR con entradas A y B. El comportamiento de la XOR se resume en

la tabla de verdad mostrada a la derecha.

Al conectar los contactos A (NA) y B (NC) en serie con paralelo los contactos A (NC) y B (NA) , se
puede implementar una compuerta X-OR. Cuando ambas entradas son idénticas, la salida es 0. La
salida es alta cuando A ≠ B.

XNOR:

FUNCION BOOLEANA:

Las compuertas XNOR son el complemento lógico de las compuertas XOR. La expresión asociada a
la función que realiza una compuerta XNOR se escribe como Q = A ⊕ B. El valor de salida de una
compuerta XNOR será 1 cuando el valor de sus entradas sean iguales y será 0 cuando el valor de
sus entradas sean distintas.

Al conectar dos contactos NC en serie con paralelo a dos contactos NA en serie, se puede
implementar la puerta XNOR. Cuando ambas entradas son idénticas A = B = 0 ó A = B = 1, la salida
se pone en estado alto. Al invertir la salida de la puerta XOR, se puede llevar a cabo la
implementación de XNOR.

4. Realice un análisis como mínimo de un párrafo por cada compuerta lógica

investigada.
NAND: Para analizar circuitos lógicos complejos es útil bosquejar un diagrama de tiempo
en el cual muestre simultáneamente los niveles de las entradas y salidas de un circuito en
función del tiempo. Cuando hablamos de diagramas de tiempo se ilustra cada posible
combinación de valores de entrada y las salidas correspondientes de la compuerta lógica
NAND, en otras palabras, nos proporciona un resumen gráfico de las relaciones
entrada/salida.
NORD: Emplea convertidores de frecuencia con un PLC integrado para supervisar el
sistema de accionamiento completo, evaluar los datos del sensor y estimar el estado del
sistema mediante algoritmos inteligentes. Un reductor industrial muestra una forma de
supervisar el estado basada en sensores y una tecnología de evaluación dedicada. Los
sensores de vibración y aceite proporcionan datos en tiempo real cruciales sobre el
desgaste. El análisis de vibraciones entonces, permite sacar conclusiones sobre el estado
de los rodamientos, así como de los engranajes, y el análisis de aceite puede contribuir a
determinar cuándo se debe cambiar el lubricante.

X-OR: producen un 0 cuando ambas entradas son iguales. Cuando se busca un patrón de
bits específico o secuencia PRN en una secuencia de datos muy larga, se puede usar una
serie de puertas XOR para comparar una cadena de bits de la secuencia de datos frente a
la secuencia diana en paralelo. Puede contarse el número de salidas 0 para determinar el
nivel de coincidencia o correlación de la secuencia de datos con la secuencia diana. Los
correladores se utilizan en muchos dispositivos de comunicaciones, tales como los
receptores CDMA y decodificadores para corrección de errores y códigos de canal.

XNOR: La puerta XNOR también conocida como puerta Exclusive-NOR o Exclusive-

Negative OR es Una puerta lógica que produce el estado Alto 1 solo cuando hay un
número par de entradas de estado Alto 1. Para la compuerta de 2 entradas, se puede
interpretar como cuando ambas entradas son iguales, luego la salida está en estado Alto y
cuando las entradas son diferentes, entonces la salida está en estado Bajo 0. La puerta
XNOR puede tener dos o más de dos entradas, pero solo tiene una salida. Esta puerta
también se usa para la igualdad.

5. Indique con ejemplos la aplicación de cada una de estas compuertas

NAND:

NORD:
