SISTEMAS DE TELEFONIA FIJA Y MOVIL

UNIDAD 1: Red Telefónica

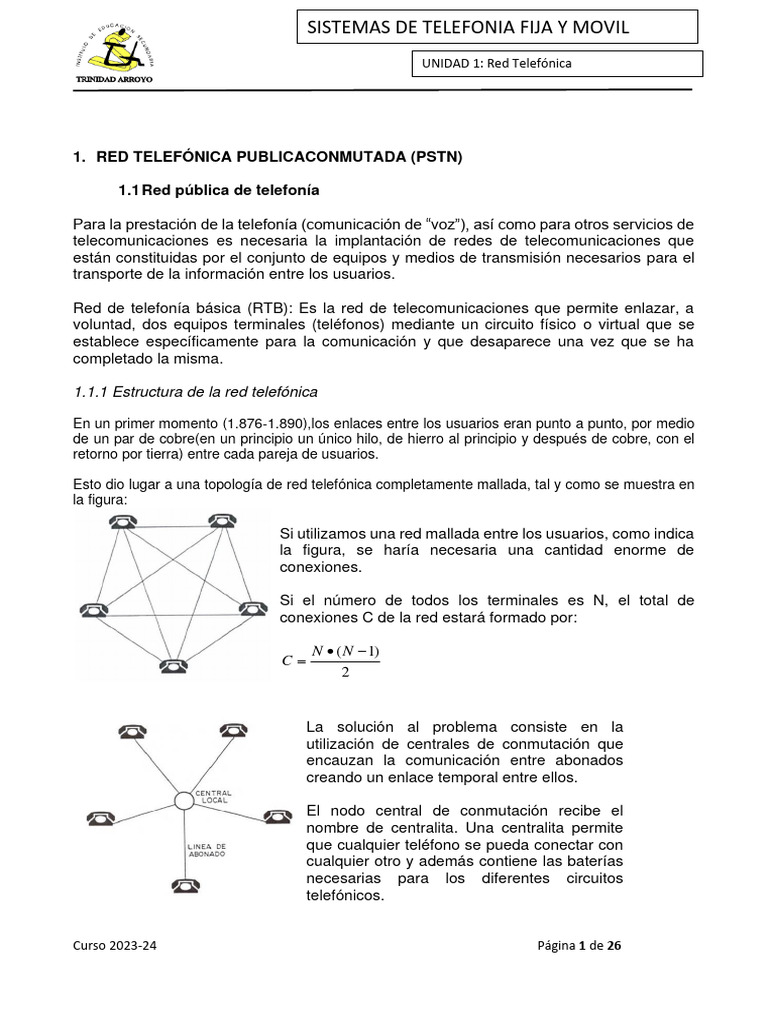

1. RED TELEFÓNICA PUBLICACONMUTADA (PSTN)

1.1 Red pública de telefonía

Para la prestación de la telefonía (comunicación de “voz”), así como para otros servicios de
telecomunicaciones es necesaria la implantación de redes de telecomunicaciones que
están constituidas por el conjunto de equipos y medios de transmisión necesarios para el
transporte de la información entre los usuarios.

Red de telefonía básica (RTB): Es la red de telecomunicaciones que permite enlazar, a

voluntad, dos equipos terminales (teléfonos) mediante un circuito físico o virtual que se
establece específicamente para la comunicación y que desaparece una vez que se ha
completado la misma.

1.1.1 Estructura de la red telefónica

En un primer momento (1.876-1.890),los enlaces entre los usuarios eran punto a punto, por medio
de un par de cobre(en un principio un único hilo, de hierro al principio y después de cobre, con el
retorno por tierra) entre cada pareja de usuarios.

Esto dio lugar a una topología de red telefónica completamente mallada, tal y como se muestra en
la figura:

Si utilizamos una red mallada entre los usuarios, como indica

la figura, se haría necesaria una cantidad enorme de
conexiones.

Si el número de todos los terminales es N, el total de

conexiones C de la red estará formado por:

N • ( N − 1)
C=
2

La solución al problema consiste en la

utilización de centrales de conmutación que
encauzan la comunicación entre abonados
creando un enlace temporal entre ellos.

El nodo central de conmutación recibe el

nombre de centralita. Una centralita permite
que cualquier teléfono se pueda conectar con
cualquier otro y además contiene las baterías
necesarias para los diferentes circuitos
telefónicos.

Curso 2023-24 Página 1 de 26

 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

De este modo, la red telefónica básica se puede dividir en dos partes: la

red de acceso y la red de transito

Se pueden considerar dos tipos de enlaces:

• Bucle de abonado (terminal - central).
• Troncales (central - central).

Formando dos tipos de redes:

En los últimos años, la red troncal ha ido mejorando progresivamente, tanto en los medios
físicos empleados, como en los sistemas de transmisión y equipos de conmutación que la
integran.

Los medios de transmisión han evolucionado desde el par de cobre, pasando por los cables
de multipares y los cables coaxiales, hasta llegar a la fibra óptica, un medio de transmisión con
capacidad para transmitir enormes caudales de información.

Los sistemas de transmisión han pasado de sistemas analógicos hasta llegar a

sistemas de transmisión digitales. Por último, la capacidad de los equipos de
conmutación empleados se ha ido multiplicando hasta llegar a centrales de
conmutación digitales con capacidad para conmutar decenas de miles de conexiones
de voz a 64 Kbps.

Curso 2023-24 Página 2 de 26

 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

2 ESTRUCTURA DE LA RED TELEFÓNICA

Ver video central de conmutación

Curso 2023-24 Página 3 de 26

 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

A los elementos encargados de unir a una central local con sus abonados se la llama
bucle de abonado o last mille.

Los operadores acceden al punto de interconexión mediante sistemas estandarizados de comunicación

digital, como son los enlaces digitales a 2 Mbit/s o la tecnología SDH (Synchronous Digital Hierarchy)
sobre fibras ópticas que permiten transmitir información digital a velocidades desde 155 Mbit/s hasta 40
Gbit/s.

Curso 2023-24 Página 4 de 26

 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

3 ESTRUCTURA DE LA RED DIGITAL (RDI)

El apagado de PSTN

De forma internacional, muchas de las compañías telefónicas nacionales ya han empezado a

desconectar la red de PSTN de cobre antigua incluyendo los servicios ISDN. Las compañías ya no
ofrecerán servicios de cables de cobre a las instalaciones de empresas con el único propósito de hacer
y recibir llamadas telefónicas. Esto se debe a la proliferación de servicios basados en IP como troncales
SIP y VoIP que traen con ellos grandes beneficios adicionales.

Ejercicio 2SE-P1

Curso 2023-24 Página 5 de 26

 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

4 COMPONENTES DE LA RED TELEFONICA

Ver video Generalidades

STB

La red telefónica se podría dividir en dos

partes:

• Planta Interna: Es la denominada central. En ella se enlazan todas las líneas.

• Planta Externa: Es todo el circuito que realiza la transmisión desde la central
hasta el abonado.

a) Planta Interna

Aquí llegan todas las líneas de los abonados y se produce la conmutación hacia otros
abonados u otra central. Algunas de sus partes más importantes son:

• Galerías subterráneas: los cables que provienen de los abonados acceden

a la central por medio de dichas galerías.

. Galerías subterráneas.

Curso 2023-24 Página 6 de 26

 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

• Repartidor principal : es donde terminan los cables del abonado y por medio
de puentes, realizados manualmente, se unen a cada uno de los servicios
contratados por cada abonado.

• Equipos de conmutación digitales o analógicos: atienden la telefonía

convencional o RTB; los equipos digitales también soportan la red digital de
servicios integrados RDSI.

Las centrales digitales son un paso más en la evolución que se ha

tenido desde las antiguas centrales manuales

• Multiplexor de acceso a la línea digital de abonado (DSLAM Digital

Subscriber Line Access Multiplexer): este equipo se utiliza si el cliente requiere
servicios de banda ancha, desde el repartidor principal se le “inyecta” una
señal que proviene del equipo DSLAM; este equipo se puede considerar como

Curso 2023-24 Página 7 de 26

 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

un módem que, por un lado, se conecta al equipo del abonado y, por el otro,
a internet.
• Equipos de transmisión o transporte: sirven para interconectar centrales.
distribuyen por medio de fibra óptica los flujos de datos hacia su destino.
Actualmente la transmisión tiende a integrarse con los servicios y redes de
datos

• Baterías: la gran mayoría de los equipos telefónicos se alimentan con un

voltaje de -48V de corriente continua suministrada por estas baterías.

• Generadores de energía: para asegurar un funcionamiento continuo

libre de cortes de la red eléctrica tienen más de un suministrador de energía
y generadores propios para evitar que las baterías lleguen a niveles críticos
de descarga.

Curso 2023-24 Página 8 de 26

 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

b) Planta Externa

Aquí llegan todas las líneas de los abonados desde la central o planta interna hacia
los abonados. Algunas de sus partes más importantes son:
Alimentación: Red de cables de gran capacidad puesto que son los que salen del
Repartidor Vertical por la Galería de cables y se dirige hacia el usuario.
Generalmente discurre sobre la canalización principal existente entre cámaras de
registro (CR) y desde las cuales se reparte hacia la red de Distribución.
Distribución: Comprende los tramos de red entre una cámara de registro de
lacanalización principal, (donde discurre la red de alimentación y desde donde se
segregan cables de menor capacidad), y las cajas terminales
Dispersión: Discurre entre las cajas terminales y los domicilios de cliente
(acometidas).

• Acometida: Cable individual que une la Caja Terminal con el conector o PTR
situado a la entrada del domicilio. Este cable es de plástico especial que soporta
muy bien los cambios de temperatura y la humedad sin perder sus
características eléctricas de aislamiento. También soporta muy bien los
esfuerzos mecánicos, ya que el conjunto del cable además de los dos hilos
conductores tiene un tercero de hierro acerado para darle gran fortaleza.
• Caja terminal: Relación de cada portal o casa con un grupo y un par (o pares)
de la central. Las cajas terminales se designan por tres referencias:

Curso 2023-24 Página 9 de 26

 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

5 . CONMUTACIÓN TELEFÓNICA

La comunicación a través de centrales telefónicas requiere de establecer un canal de

comunicación entre el origen y el destino. Este canal se establece por medio de técnicas
de conmutación; existen dos básicas:
1) Conmutación de circuitos.
2) Conmutación de paquetes. ( Se utiliza en la transmisión de datos)

5.1 Conmutación de circuitos

Es la técnica que permite que dos terminales se comuniquen a través de un circuito

único y específico. El circuito es asignado antes de comenzar la comunicación, se
mantiene cerrado todo el tiempo que dura la misma, y queda libre una vez terminada
para su utilización por otros usuarios.

Esta técnica se utiliza para cursar el tráfico de voz ya que no introduce retardo, al que la
voz es muy sensible y para otras comunicaciones donde sea necesario un flujo de
información constante.

Figura 1

5.1.1 Etapas de conmutación

Como hemos visto una central puede cursar distintas clases de llamadas, por tanto
la central tiene que ser capaz de proporcionar unos caminos de conversación para
cada tipo de llamadas, esos caminos que nos sirven para establecer estos tipos de
llamadas están estructurados en lo que se llaman etapas de conmutación.

Dependiendo de la función que realizan y del sentido de la comunicación nos

vamos a encontrar tres tipos de etapas en una central de conmutación:

1) Etapa de concentración: A esta etapa van a estar conectadas todas las líneas
de los usuarios por un lado y los caminos de conversación por otro. No todos los
usuarios quieren establecer una comunicación al mismo tiempo, por lo que no es
necesario proporcionarles camino de conversación y si esto fuera necesario
técnicamente sería muy complejo y antieconómico.

2) Etapa de distribución: el usuario está conectado a las etapas de concentración y

expansión dependiendo del sentido de la llamada. El conjunto de caminos de
Curso 2023-24 Página 10 de 26
 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

conversación forma lo que llamamos etapa de distribución. El objetivo fundamental

de esta etapa es proporcionar un camino de conversación que sea capaz de unir
a cualquier usuario de la central con cualquier otro usuario de esa central así
como con cualquier enlace de salida o llegada.

3) Etapa de expansión: A esta etapa al igual que en la etapa de concentración van

conectadas las líneas de usuario y los caminos de conversación, conocido esto nos
podríamos preguntar la razón de la existencia de estas dos etapas, y no es otra
que la siguiente: los órganos físicos donde están conectadas las líneas de usuarios
son los mismos en ambas etapas, por lo que vamos a hablar de concentración
o de expansión dependiendo de la dirección de la comunicación, es decir en caso
del usuario que llama, hablaremos de etapa de concentración y etapa de expansión
en caso de usuario llamado.

Etapas de conmutación

Ejemplo

¿Qué ocurre si 21 usuarios acceden a la red de forma simultánea?, En la práctica,

para definir la cantidad exacta de troncales a usar en cada etapa se realizan estudios
de tráfico

Curso 2023-24 Página 11 de 26

 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

5.1.2 Equipos de conmutación

El equipo de conmutación son los órganos y circuitos encargados de realizar la

conmutación o conexión entre los abonados para establecer una comunicación.

Inicialmente estos equipos trabajaban con señales analógicas y se construían con

elementos electromecánicos. Posteriormente evolucionaron hacia circuitos electrónicos,
actualmente circuitos microprocesados que trabajan con señales digitales.

Conmutación digital Conmutación analógica

El conjunto de órganos y circuitos que forman el equipo de conmutación se divide en:

 Red de conexión.

La red de conexión comprende el conjunto de órganos y circuitos, que

constituyen el soporte físico de la comunicación.
Es en la red de conexión de la central, donde se conectan las líneas de
abonado, a través de los repartidores, con los enlaces.

 Red de conexión analógica. Es la red que soporta físicamente las

conexiones oportunas para establecer una llamada de cualquier tipo. A través
de la red de conexión se establece un camino que se una a una salida libre hacia
la dirección deseada. La tecnología utilizada para construir una red de
conexión analógica era electromecánica o electrónica.

 Red de conexión digital. Esta red conmuta señales, según la técnica de

Modulación por Impulsos Codificados (MIC). La señal MIC es resultado de
combinar fases de muestreo, cuantificación y codificación con una técnica de
multiplexación por división en el tiempo (MDT). La técnica MIC convierte
señales analógicas de frecuencia vocal en señales numéricas y realiza la
Curso 2023-24 Página 12 de 26
 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

operación contraria en el extremo distante. El MDT permite aprovechar el

espacio entre 2 muestras consecutivas del mismo canal, para introducir
muestras de otros canales, con lo que puede conmutar varios canales sobre la
misma vía física, de un modo prácticamente simultáneo.

La tecnología MDT está dejando su lugar a la VoIP (Voz sobre IP), y cambiando el
proceso de conmutación telefónico de circuitos, al de paquetes, típicamente utilizada
para datos.

 Unidad de control.

Las operaciones de mayor “inteligencia” o decisión como es determinar qué

puntos de cruce se realizan para una determinada llamada, las efectúa la unidad
de control en función de:

 La información externa a la central (cifras marcadas).

 La información interna a la central relativa a la ocupación de los puntos de
cruce.

En virtud de tales informaciones, la unidad de control elabora órdenes hacia los

órganos y circuitos de la red de conexión, efectuando y/o deshaciendo puntos de
cruce, lo que determina cuales son los caminos de conversación para cada
llamada.

5.1.3 Funciones básicas de un equipo (central) de conmutación

 Alimentación de los terminales de abonados. El abonado, a través del par

de hilos de su línea telefónica, recibe del sistema de conmutación la tensión de
alimentación necesaria para su funcionamiento: -48 V de c.c.
 Señalización con los terminales de abonado y entre centrales. Monitoriza la
actividad de las líneas de entrada (de abonados o de otras centrales). Envía la
información de control adecuada al elemento de control y coloca señales de
control en los enlaces de salida (a los abonados o a otras centrales) bajo la
dirección del elemento de control.
 Control. Contiene la lógica para decidir las acciones a realizar (es el “cerebro” del
sistema de conmutación). Procesa la información de señalización y establece
conexiones adecuadas.
Curso 2023-24 Página 13 de 26
 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

 Conmutación. Completas conexiones entre líneas de entrada y líneas de salida

que comunican con abonados o con otras centrales. Se utilizan varios
conmutadores (etapas de conmutación) en la central por razones de eficiencia y
economía.
 Sincronización y temporización. Cuando se conectan centrales digitales con
medios de transmisión también digitales, se precisa sincronizar entre si todos los
sistemas de conmutación. Esta función consiste en que todas las centrales
digitales de la red trabajen con la misma base de tiempos (reloj interno), o lo más
parecida posible en frecuencia y fase.

5.1.4 Clases de llamadas

Dependiendo d e dónde van dirigidas las llamadas podemos hacer una

clasificación de estas en:

Llamada local: Es aquella en la que tanto el usuario que realiza la llamada

como al que va dirigida la llamada pertenecen a la misma central.

Llamada saliente: Es aquella que va dirigida a un usuario que pertenece a una

central distinta a la del usuario que llama.

Llamada entrante: Es aquella que realiza un usuario de otra central y va

dirigida a un usuario de nuestra propia central.
De Tránsito: Llegan a la central por enlace y salen por otro.

Los circuitos que nos permiten unir centrales distintas tanto en el caso de la
llamada saliente como en la entrante se denominan enlaces.

Curso 2023-24 Página 14 de 26

 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

6 Tráfico telefónico
6.1 Conceptos básicos

• El Tráfico Telefónico es un concepto ligado a la ocupación de la línea

telefónica.

Es medible en términos de tiempo (tiempo de ocupación) y depende de la

cantidad de comunicaciones y la duración de las mismas.
El tráfico es la cantidad de información transmitida por una vía de comunicación,
en las redes digitales se puede medir como “bits/s” y en las redes de voz como
“erlangs”.

• Grado de servicio (GOS), es la probabilidad de que una llamada realizada

en una red sea bloqueada.
GOS = llamadas perdidas / llamadas ofrecidas

• Calidad de servicio (QoS) que define una serie de cualidades medibles de

las redes y servicios de telecomunicaciones, entre otras, el tiempo que se
tarda en realizar una llamada telefónica (desde que el usuario marca hasta
que suena el teléfono en el otro extremo).

Para cuantificar la calidad es preciso medir una serie de parámetros de interés:

o Throghput: aprovechamiento real del ancho de banda disponible.
o Retardo:
􀂃 En conmutación de circuitos, tiempo que tarda el usuario en tener un circuito
disponible.
􀂃 En conmutación de paquetes, tiempo de espera a que se ven sometidos los
paquetes de una conexión por tener que compartir los recursos de la red con
paquetes de otras conexiones.
o Tasa de pérdidas: clientes que no consiguen acceder al sistema por estar todos
sus recursos ocupados; proporción de paquetes que se pierden por desbordamiento
de los buffers de una red.
o Variabilidad en el retardo (Jitter): Aplicaciones como la videoconferencia son muy
sensibles a esta variabilidad.

6.2 Presentación del Tráfico Telefónico

Las llamadas telefónicas no se producen regularmente. El servicio telefónico puede

pedirse a cualquier hora del día o de la noche y por circunstancias muy diversas. El
Tráfico Telefónico se presenta de manera aleatoria (“azar”), pero también ocurre que se
observan ciertas tendencias estadísticas que dan lugar a las llamadas “variaciones
periódicas”.

Podemos hacer la siguiente división de las “variaciones periódicas”:

• Variaciones diarias.
Curso 2023-24 Página 15 de 26
 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

• Variaciones semanales.
• Variaciones anuales.
• Variaciones accidentales.

Central de un barrio comercial

6.3 Dimensionamiento

Se entiende por dimensionamiento la determinación del número de recursos que deben

asignarse a una red para que puedan efectuarse en ella las comunicaciones con unas
características de calidad de servicio determinadas.
Distintos escenarios.
Conmutación por circuitos: Cuando aparece una llamada, se toma u ocupa un
órgano y cuando una llamada finaliza se libera un órgano.
Conmutación por paquetes: los clientes son los paquetes o mensajes generados
por alguna fuente (datos, voz, video, etc.); los servidores son los canales a través de los
cuales deben ser enviados estos paquetes o mensajes. Las colas se forman en los buffers
disponibles en los conmutadores o multiplexores
Telefonía móvil: Llamamos canales a los servidores de tráfico que se utilice en la red.
En FDMA cada interface es un servidor. En TDMA cada dos intervalos de tiempo es un
servidor, en CDMA cada C códigos son C servidores.

Curso 2023-24 Página 16 de 26

 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

Se denomina congestión o bloqueo a la situación en que se encuentra una central de

conmutación si al ofrecerle una nueva llamada, ésta no puede cursarse inmediatamente,
como consecuencia de falta de recursos de la central, al estar todos ocupados.

Una central de conmutación deberá dimensionarse de forma que la probabilidad de

bloqueo sea pequeña. Cuanto más reducida sea, los abonados tendrán la sensación de
un mejor servicio.

Se definen los siguientes tipos de tráfico:

 Tráfico ofrecido: Es el producido por todas las fuentes de tráfico vinculadas a

una central de conmutación.
 Trafico cursado: Es el tráfico neto atendido por la central de conmutación.
 Tráfico perdido: En un sistema de llamadas perdidas, es la fracción del
tráfico ofrecido que no se puede cursar por encontrarse el sistema en estado de
congestión.
 Trafico de espera. En un sistema de espera, es el número total de llamadas
producidas mientras hay demora.

6.4 Volumen de tráfico.

Es la cantidad de información cursada por un grupo de circuitos o centrales durante

un cierto periodo de tiempo.

Así, si un teléfono está ocupado durante una hora al día, el volumen de tráfico cursado
durante dicho día por el teléfono es de una hora, y si un teléfono está ocupado durante
una hora a la semana, el volumen de tráfico cursado durante la semana por el teléfono es
también de una hora.

De lo anterior se desprende, que el volumen de tráfico es una magnitud que ha de

medirse en unidades de tiempo. Y también se desprende que el volumen de tráfico
no es por sí mismo un indicador de la ocupación de un órgano o circuito
telefónico, pues pueden obtenerse volúmenes de tráfico iguales en períodos de tiempo
distintos

Para un cierto número de llamadas, su volumen de tráfico correspondiente seria:

VT = Volumen de tráfico.
n=Número de llamadas
t = Tiempo medio de duración de las llamadas.

Las unidades de volumen de tráfico, son unidades de tiempo, y por tanto pueden
utilizarse las habituales unidades de tiempo (horas, minutos y segundos).

Curso 2023-24 Página 17 de 26

 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

6.5 Intensidad de tráfico.

La intensidad de tráfico es una magnitud adimensional que se mide en Erlang. se define

como el número medio de llamadas en curso en un sistema.
La unidad de la intensidad de tráfico se denomina ERLANG. Un Erlang es la intensidad
de tráfico correspondiente a un elemento del sistema de conmutación, que mantiene
ocupada por completo la línea durante el periodo de observación.

Para conocer el grado de ocupación hay que saber el periodo de tiempo durante el cual
se ha desarrollado el volumen de tráfico. Este periodo de tiempo se denomina tiempo
de observación o referencia.

Donde 𝐴 es el tráfico en erlangs, 𝑇 es el intervalo de tiempo medido en minutos, 𝐶 es el

promedio de llamadas que ocurren en 𝑇 y ℎ es el tiempo de retención promedio o
duración de las llamadas.

O de otra forma:

Curso 2023-24 Página 18 de 26

 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

o Calcular el volumen y la intensidad del tráfico, si los abonados

conectados a una central generan en una hora 300 llamadas de
una duración media de 4 min.

o Si en un circuito se ocupan 25 minutos en una hora. Calcular la

intensidad de tráfico

o Entre 2 centrales en una hora existen 5 enlaces con un tráfico de

35’, 20’, 15’, 8’ y 12’. Calcula la intensidad media de la ruta entre
esas dos centrales.

o Calcular la intensidad de tráfico, si los equipos de un enlace han

cursado en una hora 400 llamadas de 3 minutos de duración
media.

Curso 2023-24 Página 19 de 26

 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

6.6 Hora cargada (HC)

“Hora cargada”, que es el período de 60 minutos consecutivos durante los cuales el

volumen de tráfico es máximo.

Figura 13

Para el dimensionado de un grupo de órganos o de circuitos, se adopta el criterio de

tomar como dato básico la Intensidad de tráfico que se produce durante la hora cargada
(HC).

Se calcula la hora cargada en un periodo largo (unas semanas) en la época del año de
mayor tráfico, no es el volumen de tráfico mayor del año (nochevieja, dia de la madre,…)
pues llevaría a un sobredimensionamiento para la mayor parte del tiempo.

¿Cuál es la intensidad de tráfico de un móvil que realiza 3 llamadas de 30 segundos en la

hora cargada?

A título indicativo, se indica a el tráfico en la HC para distintos tipos de usuarios

Categoría Trafico
Abonado particular 0,01 a 0,04 E
Abonado comercial 0,03 a 0,06 E
Centralita automática 0,1 a 0,6 E
Teléfono publico 0,05 a 0,3 E

Por otro lado, si bien la hora cargada es un dato a tener en cuenta, para el cálculo y
dimensionado de una red, hay que considerar los siguientes factores y que deben ser
tratados como variables estadísticas:

1. Probabilidad de aparición de una llamada.

2. Duración media de la comunicación.
3. Orden de atención de las llamadas (sistemas de pérdida y de espera).

Curso 2023-24 Página 20 de 26

 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

6.7 Cálculo de canales o circuitos

Para el cálculo de canales o circuitos necesarios se analiza la tasa de tráfico y la intensidad de tráfico, para
este fin se hace uso de las tablas de Erlang, existen diferentes procesos para realizar el calculó, entre ellos
se tiene, Erlang-B, Earlang-C…

Ejemplo:

Una oficina realiza un promedio de 43 llamadas al día, cada llamada tiene una duración en promedio de 8
minutos, si el horario de oficina es de 10 horas y se asume que las llamadas se realizan de manera
proporcional en todo el horario, calcular la cantidad de canales telefónicos necesarios para realizar las
llamadas con una probabilidad de pérdida de 1%. Considerar que una llamada sin éxito no se vuelve a
realizar.

Solución:

Primero, se halla el volumen de tráfico:

Vt=43*8 minutos = 344 minutos.

Luego, se encuentra la intensidad de tráfico cursado en el horario de oficina: It= Vt/tobs. Dado que el Vt es
de 344 mins (43 llamadas*8mins/llamada), y el tobs es 600 mins (10 horas), se obtiene:

It = 344/600= 0.5733 Erlang

Debido a que las llamadas sin éxito no se vuelven a realizar, usaremos la tabla de Erlang-B la cual puede
encontrarse aquí. Entonces, se procede a hallar en la tabla la cantidad de circuitos necesarios con una
probabilidad de pérdida de 1%:

Tabla 1. Tabla Erlang-B

Probabilidad de Pérdida

N/B 0.01 0.05 0.1 0.5 1.0

1 0.0001 0.0005 0.0010 0.0050 0.0101

2 0.0142 0.0321 0.0458 0.1054 0.1526

3 0.0868 0.1517 0.1938 0.3490 0.4555

4 0.2347 0.3624 0.4393 0.7012 0.8696

5 0.4520 0.6486 0.7621 1.132 1.3610

Las columnas (0.01 a 1.0) son las probabilidades de pérdida. Las filas es el número de canales. El dato
dentro de la tabla son los Erlang. Como no se encuentra el valor exacto, siempre se deberá tomar el valor
más cercano superior, ello se ve en el valor elegido de 0.8696. Luego, según la tabla será necesario 4
canales telefónicos.
Curso 2023-24 Página 21 de 26
 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

6.8 Sistemas de pérdida y sistemas de espera

 Sistemas de pérdida. El abonado que no puede establecer su llamada por falta de

trayectorias libres de conexión recibe tono de ocupado, que le obliga a colgar. La
fórmula matemática que se utiliza en estos sistemas se denomina formula B de
Erlang:

En la práctica este cálculo se realiza con ayuda de tablas, calculadoras online o

una aproximación:

http://www.erlang.com/calculator/erlb/

Sistemas de espera. El abonado que no puede establecer su llamada por falta

de trayectorias libres de conexión no recibe tono de ocupado sino que se le
permite esperar hasta que se desocupe una trayectoria, su solicitud se
almacena.

Si el tráfico no se pierde, sino que entra en una cola de espera, utilice la calculadora
Erlang C

Curso 2023-24 Página 22 de 26

 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

7 Señalización telefónica
7.1 Señalización usuario central
La función principal de una central de conmutación es realizar el contacto temporal
entre dos usuarios que desean comunicarse. Para ello, se establecerá un intercambio
señales entre todos los integrantes de la conexión. Estas señales corresponden distintas
fases de la conmutación.

7.2.- Marcación telefónica.

Marcación decádica.

Hemos visto con anterioridad como "ocupamos" la línea al hacer circular por
nuestro teléfono una corriente de 50 mA. La marcación decádica consiste en
interrumpir brevemente esta corriente, tantas veces como indique el dígito
marcado. La figura 4 muestra un ejemplo de marcación decádica para el
numero "315".

La duración total de un pulso será de0,1 segundos. Para marcar un dígito se

encadenan tantos de estos pulsos elementales como el dígito indique, diez para
el "0".

Curso 2023-24 Página 23 de 26

 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

Para formar el número basta con encadenar los digitos que lo compongan
dejando un mínimo de 0,4 seg. de pausa entre uno y otro dígito. De esta forma,
para componer el número "1" se precisa de un tiempo de 0,1 + 0,4 = 0,5
seg.; y para componer el cero se necesita un tiempo de (0,1 X 10) + 0,4 =
1,4 segundos. Para componer un número de 9 cifras se necesitan una media de
13 segundos. Como podemos ver la marcación decádica es un método lento.

Marcación en multifrecuencia.

El tiempo de marcación en decádica no es, como vemos, despreciable, además

su aplicación se reduce a los números y resultaría muy engorroso y lento
intentar una comunicación de datos en decádico. Para paliar estos
inconvenientes nació el sistema de marcación en multifrecuencia o marcado
por tonos DTMF (Dual Tone Multi Frequencies).

Este método se basa en el envío de dos tonos

de distinta frecuencia para cada cifra. Como
cada par de frecuencias tiene asignado un
valor numérico, el tiempo para marcar el
dígito "1" es el mismo que el necesario para el
"0" o para cualquier otra cifra. Este tiempo es
de 50 mseg., y otros 50 mseg. de pausa entre
cifras consecutivas (0,1 seg. en total). De
esta forma para componer el mismo número
de 9 cifras se necesitan ahora 9 X 0,1 = 0,9
segundos.

La figura 5 muestra la tabla de frecuencias standard y su asignación a cada

dígito. Se han incluido, además de las 10 cifras, símbolos (#,*) y las letras de
la A a la D. El par de frecuencias asignado a cada dígito pertenece una a las
altas frecuencias y la otra a las bajas.

Los símbolos "#" y "*" se emplean en nuevos servicios de telefonía, como el

manejo de contestadores automáticos y en sistemas de telemando. Las letras
"A", "B", "C" y "D" no tienen tecla correspondiente en el teléfono, y se emplean
en el envío de datos.

Curso 2023-24 Página 24 de 26

 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

7.3 Señalización entre centrales

Las centrales, que se interconectan, se comunican por medio de señales para indicar si
se está realizando una llamada, que número marca y cuándo alguna de las partes ha
colgado. Los sistemas utilizados se dividen en función a cómo se transmiten las señales
en relación con los canales de conversación a los que pertenece:

CAS- Señalización por canal asociado:

Es el principio tradicional para señalización. La señalización está

directamente asociada al canal de información.

Una vez asignado al canal de conversación, las señales se transmiten en el

canal de conversación. Este tipo de señalización se denomina “dentro de la
Banda”, es decir: conversación y señales viajan juntas.

CCS – Señalización por canal común:

Los canales de conversación usan un enlace de datos común para

transmisión de todas las señales. Se transfiere un mensaje de señal al que se
asocia una dirección. La dirección indica a qué canal de conversación
pertenece la señal; es decir: conversación y señales viajan
independientemente, en tiempo y medios.

Ventajas:
No absorbe ancho de banda del canal de voz
Establece las llamadas con mayor rapidez, reduciendo el tiempo de señalización y
liberando recursos escasos
Su costo es menor
Mejora el rendimiento de la red
Curso 2023-24 Página 25 de 26
 SISTEMAS DE TELEFONIA FIJA Y MOVIL
UNIDAD 1: Red Telefónica

Sistema de señalización UIT nº7

El sistema estándar internacional que se basa en la señalización CCS es el

sistema de señalización UIT nº 7. Este sistema define los procedimientos y
protocolos mediante los cuales, los elementos de una red se intercambian
información, sobre una red enteramente digital, para establecer, mantener y
liberar las llamadas tanto móviles como fijas (RDSI, ATM, GSM, etc.).

8 Plan de numeración
Uno de los aspectos principales para la organización de un sistema telefónico automático
se refiere al de numeración. Con el plan de numeración, se pretende asignar a cada
abonado un número que determina su posición dentro de la red. Existen algunas normas
a tener en cuenta en el desarrollo de este plan:

I. Debe suministrar a cada abonado un número único dentro de la red

nacional.
II. La asignación a zonas debe satisfacer las previsiones de crecimiento
durante varias décadas.
III. El número de cifras no debe exceder del recomendado por la Unión
Internacional de Telecomunicaciones, UIT-T
IV. Para los servicios especiales, utilizar una numeración lo más corta
posible.

Hay dos tipos de numeraciones: abierta y cerrada. Si dentro de una zona de numeración,
para acceder a un abonado se marca siempre el mismo número de dígitos, es
numeración cerrada. Si no es así, será abierta. En España existe numeración cerrada.

La longitud de número recomendada por el CCITT es de 11 –n, donde n es el indicativo

nacional. Si, por ejemplo, n es igual a 2, entonces la longitud del número nacional no
debe ser superior a 9 cifras. Estas cifras se utilizan para indicar el número del abonado
dentro de la central local, de la central dentro de un área dada y del área dentro del
sistema de numeración nacional.

El P l a n nacional de numeración telefónica, aprobado mediante Real Decreto

2296/2004, de 10 de diciembre, es una adaptación al nuevo marco legal del plan de
numeración que entró en vigor en España el 4 de abril de 1998. Se refiere
exclusivamente a los números de teléfono y se define como un plan cerrado a 9 dígitos,
lo que significa que los usuarios llamantes siempre deben marcar las 9 cifras del número
completo. Estos dígitos se representan por la secuencia NXYABMCDU, en la que cada
letra es una variable que puede ir de 0 a 9.

Curso 2023-24 Página 26 de 26
