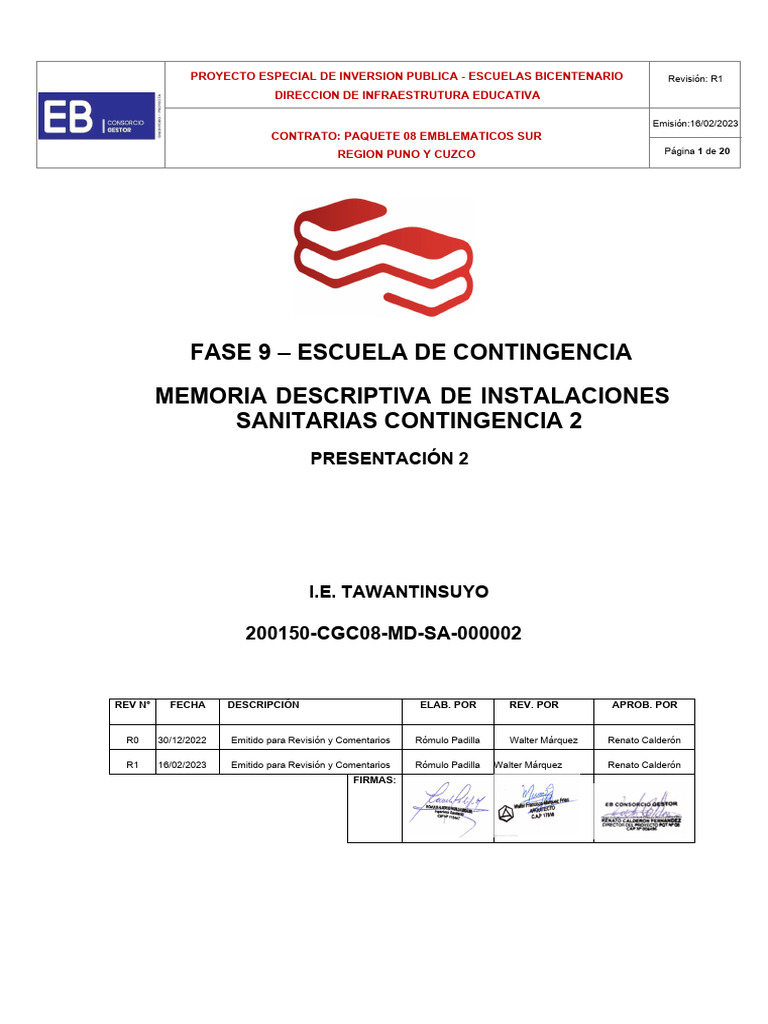

CALIDAD

PROYECTO ESPECIAL DE INVERSION PUBLICA - ESCUELAS BICENTENARIO Revisión: R1
DIRECCION DE INFRAESTRUTURA EDUCATIVA
Emisión:16/02/2023
CONTRATO: PAQUETE 08 EMBLEMATICOS SUR
REGION PUNO Y CUZCO Página 1 de 20
FASE 9 – ESCUELA DE CONTINGENCIA
MEMORIA DESCRIPTIVA DE INSTALACIONES

SANITARIAS CONTINGENCIA 2
PRESENTACIÓN 2
I.E. TAWANTINSUYO
200150-CGC08-MD-SA-000002
REV N° FECHA DESCRIPCIÓN ELAB. POR REV. POR APROB. POR
R0 30/12/2022 Emitido para Revisión y Comentarios Rómulo Padilla Walter Márquez Renato Calderón
R1 16/02/2023 Emitido para Revisión y Comentarios Rómulo Padilla Walter Márquez Renato Calderón
FIRMAS:
Emisión:16/02/2023
Contenido
1. INTRODUCCIÓN 3
2. DOCUMENTOS DE REFERENCIA 3
3. NORMATIVA 3
4. DEFINICIONES 3
5. UBICACIÓN 4
6. ACCESOS 5
7. USUARIOS 5
8. DESARROLLO 5
9. SISTEMA DE AGUA POTABLE 5
9.1. REQUERIMIENTOS EN LA DOTACION DE AGUA POTABLE 5
9.2. CALCULO DE AFORO Y TURNOS: 5
9.3. CALCULO DE LA DOTACION: 6
9.4. CALCULO DE SUMINISTRO DE AGUA POTABLE: 7
9.5. CÁLCULO DE LA DEMANDA MÁXIMA SIMULTÁNEA 8
9.6. CÁLCULO DE LA ALTURA DINÁMICA TOTAL 9
10. SISTEMA DE DESAGÜE 10
10.1.1. CÁMARA DE BOMBEO DE AGUA RESIDUAL 10
DATOS DE DISEÑO 12
DIMENSIONAMIENTO DE LA CÁMARA HÚMEDA 12
LONGITUD TOTAL DE LÍNEA DE IMPULSIÓN 14
CALCULO TEÓRICO DE POTENCIA DE LA ELECTROBOMBA 16
11. SISTEMA DE DRENAJE PLUVIAL 16
CAUDALES HACIA DRENES DE GRAVA 17
DRENES DE GRAVA 18
12. DE LAS CONEXIONES SOLICITADAS A LA EPS (CONTIGENCIAS) 20
Emisión:16/02/2023
1. INTRODUCCIÓN
La presente Memoria descriptiva comprende y señala los conceptos utilizados en el
desarrollo de las instalaciones Sanitarias del proyecto:
"MEJORAMIENTO DEL SERVICIO EDUCATIVO DEL NIVEL INICIAL Y
SECUNDARIA DE LA I.E. TAWANTINSUYO EN EL DISTRITO DE
DESAGUADERO - PROVINCIA DE CHUCUITO - DEPARTAMENTO DE PUNO" –
CONTINGENCIA.
Dicho análisis se ha elaborado en función de los planos de arquitectura como son
distribución, cortes y elevaciones, en el título III del Reglamento Nacional de
Edificaciones y la Norma IS.010
2. DOCUMENTOS DE REFERENCIA
Para la elaboración del proyecto de instalaciones sanitarias del PROYECTO
COLEGIO DE CONTINGENCIA DE I. E. TAWANTINSUYO, se ha considerado
como documento de referencia la Norma IS-010 del Reglamento Nacional de
Edificaciones (RNE) que involucra el desarrollo de las instalaciones de agua fría,
agua caliente, agua helada, desagüe doméstico y ventilación.
3. NORMATIVA
A este Proyecto le serán de aplicación las siguientes normativas:
• Reglamento Nacional de Edificaciones

• Norma IS.010 Instalaciones Sanitarias Para Edificaciones
• Norma CE.040 drenaje pluvial del reglamento nacional de edificaciones.
• NTP 399.003:2015 revisada el 2020, Tubos de Poli (Cloruro de Vinilo) No
Plastificado (PVC-U) para Instalaciones Domiciliarias de desagüe.
• Recomendaciones de los fabricantes y manuales de instalación de los
equipos
4. DEFINICIONES
En este proyecto se ha considerado las siguientes definiciones, las cuales se
detallan a continuación:
● Alimentación (tubería de.). - Tubería comprendida entre el medidor y la válvula
de flotador en el depósito de almacenamiento, o el inicio de la red de distribución,
en el caso de no existir depósito.
● Agua servida o desagüe. - Agua que carece de potabilidad, proveniente del uso
doméstico, industrial o similar.
● Aparato sanitario. - Receptáculo que recibe agua de una red de abastecimiento
y, una vez utilizada, evacua el sobrante por un sistema de desagüe.
● Baño. - Establecimiento para el servicio de higiene personal.
● Bomba. - Equipo que se utiliza para llevar agua a una cierta presión.
● Caja de registro.- Estructura de material noble o similar para registrar las
tuberías de desagüe.
● Colector. - Tubería horizontal de un sistema de desagüe que recibe la descarga
Emisión:16/02/2023
de los ramales o montantes.

● Diámetro nominal. - Medida que corresponde al diámetro exterior, mínimo de
una tubería.
● Impulsión (tubería.). - Tubería de descarga del equipo de bombeo.
● Instalación exterior. - Conjunto de elementos que conforman los sistemas de
abastecimiento y distribución de agua, evacuación de desagües e instalaciones
sanitarias especiales, ubicadas fuera de la edificación y que no pertenecen al
sistema público.
● Instalación interior. - Conjunto de elementos que conforman los sistemas de
abastecimiento y distribución de agua, evacuación de desagües, su ventilación,
e instalaciones sanitarias especiales, ubicados dentro de la edificación.
● Manómetro. - Accesorio para medir la presión.
● Montante. - Tubería vertical de un sistema de desagüe que recibe la descarga
de los ramales.
● Presostato. - Accesorio para regular presiones o rangos de trabajo.
● Ramal de agua. - Tubería comprendida entre el alimentador y la salida a los
servicios.
● Ramal de desagüe. - Tubería comprendida entre la salida del servicio y el
montante o colector.
● Red de distribución. - Sistema de tuberías compuesto por alimentadores y
ramales.
● Servicio higiénico. - Ambiente que alberga uno o más aparatos sanitarios.
● Succión (tubería de.). - Tubería de ingreso al equipo de bombeo.
5. UBICACIÓN
El terreno destinado para el traslado de los estudiantes del nivel Inicial durante el
periodo de la Contingencia se implementará en un espacio libre denominado
(CONTINGENCIA T2).
Ilustración 1:Ubicación del terreno

Emisión:16/02/2023
6. ACCESOS
Se usará la puerta principal de ingreso indicada en los planos de arquitectura.
7. USUARIOS Ilustración SEQ Ilustración \*
Las intervenciones de infraestructura a ser construida (obra nueva), corresponden

al terreno del espacio libre donde se ubicarán módulos prefabricados para el nivel
de Inicial en turno Mañana.
8. DESARROLLO
Para el desarrollo de las instalaciones de agua fría, desagüe, ventilación y lluvia,
las cuales serán descritas en los planos que complementan el expediente técnico
del proyecto.
9. SISTEMA DE AGUA POTABLE
9.1. REQUERIMIENTOS EN LA DOTACION DE AGUA POTABLE

De acuerdo con la Norma IS-010 Instalaciones Sanitarias Para Edificaciones del
Reglamento Nacional de Edificaciones, la dotación diaria será calculada a
continuación:
● La dotación de agua para las oficinas y depósitos propios, servicios anexos, tales
como gimnasio, cafetería, comedor, y estacionamientos, etc. Se calculará
adicionalmente de acuerdo con lo estipulado en esta Norma para cada caso.
● Para oficinas, áreas de venta igual a 6 l/día/m2
● Depósito de materiales y artículos manufacturados igual 0.50 l/día/m2
9.2. CALCULO DE AFORO Y TURNOS:

Según la Memoria Descriptiva Plan de Contingencia - TAWANTINSUYO, capitulo 3.
METAS Y/O ACCIONES DE LAS CONTINGENCIAS, inciso 3.1. TERRENO, Indica
la cantidad de módulos de aulas a implementar en el área de contingencia.
Así mismo en el mismo documento, capitulo 4. MÓDULOS Y SUS
Emisión:16/02/2023
CARACTERISTICAS, menciona el aforo de cada aula, siendo así, para las aulas
destinadas al nivel primario y secundaria, el aforo es de 30 estudiantes y un 01
profesor, mientras que las aulas destinadas al nivel Inicial, el aforo es de 25
estudiantes y 01 profesor.
En base a esta información se efectuó el cálculo del aforo, para ello se consideró la
cantidad de módulos de las obras nuevas multiplicado por la cantidad de alumnos
proyectados a usar esas aulas. Dando como resultado 78 personas como aforo no
residente.
Tabla 1: Cantidad de aulas para cálculo de aforo.
9.3. CALCULO DE LA DOTACION:

Respecto a la dotación y/o dimensionamiento del almacenamiento de agua en la
presente entrega en el marco de la responsabilidad del diseño se ha evaluado los
riesgos para la infraestructura y/o los usuarios en relación a la S 310.51 Presentación
1.
De acuerdo a las visitas de campo realizadas, se presenta la propuesta de solución
técnica que será desarrollada en la Presentación 2, hasta un nivel de Expediente
Técnico con todos los detalles necesarios para la construcción, ello en el marco de
la Cláusula S310.52 Presentación 2.
Según lo indicado en el RNE - IS.010 se tomará en consideración los siguientes
valores:
● El aforo del alumnado en función a lo indicado en la memoria descriptiva de
arquitectura.
● Área administrativa
● Vigilancia.
AMBIENTES CANTIDAD UNIDAD AREA DOTACION VOL.PARC.
PLANTA GENERAL
VIGILANCIA 1.00 m 2 16.24 6.00 L/m 2/dia 97.44 Litros
ADMINISTRACION 1.00 m 2 60.20 6.00 L/m 2/dia 361.20 Litros
ALUMNADO (NO RESIDENTE) 78 Personas 50.00 L/pers/dia 3,900.00 Litros
TOTAL 4,358.64 L/día
DOTACIÓN TOTAL 4.36 m 3/día
Tabla 2: cálculo de la dotación

Emisión:16/02/2023
La dotación diaria de agua potable será como mínimo de DOT = 4.36 m3/día
Para el proyecto, se va a considerar para el almacenamiento N° días = 1.00 días
Luego; el volumen de dotación de agua fría será de Vol. = 4.36 m3
ALMACENAMIENTO CAPACIDAD MÍNIMA CAPACIDAD ADOPTADA >1.00m3

Cisterna 3.27 m3/día 3.27 m3/día
Tanque Elevado 1.45 m3/día 1.45 m3/día
Tubo de Rebose Cisterna = Ø2"

Tubo de Rebose Tanque
= Ø2"
Elevado
9.4. CALCULO DE SUMINISTRO DE AGUA POTABLE:

El suministro de agua potable de la red pública estará dado para atender un
volumen de 4.36 m3:
CALCULO DEL DIÁMETRO DEL MEDIDOR DE AGUA A LAS CISTERNAS
DATOS:
Presión de la red pública (dato asumido para diseño) = 10.00 m.c.a.
Presión mínima de agua a la salida de la cisterna = 2.00 m.c.a.
Desnivel entre la red pública y el punto de entrega a cisterna = 0.42 m
Longitud de la línea de servicio = 12.00 m
La cisterna debe llenarse en un período de = 1.00 horas
Volumen de la cisterna total (ACD) = 3.27 m3
Accesorios a utilizar: 01 válvula check de 11/2”, 01 válvula compuerta de 1 1/2”, 1 tee de 1 1/2”y 7
codos de 90º de 1/2”.
Cálculo del gasto de entrada:
Q = Volumen / Tiempo = 3268.98 Litros = 0.91 L / seg = 3.27 m3/h

3600 seg. 02 conexiones 1.635 m3/hr
Se opta presión de la red pública de 10.00 m.c.a para cálculos de diseño pues
por estudio de presiones y tiempo de servicio no son favorables, por lo que se
plantea la infraestructura de abastecimiento de agua por camiones cisterna,
para ello se deja adicionalmente una toma de 11/2” para que se pueda
conectarse la manguera del camión cisterna, a la cual es proveedor deberá
contar con accesorios de adaptación.
De acuerdo a los cálculos realizados para una hora de servicio y condiciones
favorables de presión en la red pública las conexiones serán:
Emisión:16/02/2023
Diámetro del medidor: 1 "

Diámetro tubería de entrada a la cisterna: 1 1/4 "
CÁLCULO DE LA DEMANDA MÁXIMA SIMULTÁNEA

Se va a calcular la demanda de agua: Para la determinación de la máxima
demanda simultánea se requiere utilizar el método de Hunter. Unidades de gasto
indicadas en los Anexos N°1 y N°2 de la Norma IS.010 del RNE: En el caso de
equipos, las UH se calcularon usando como referencia las fichas técnicas.
La máxima demanda simultánea total de agua fría ha sido determinada con base
en la totalidad de aparatos sanitarios previstos en cada uno de los pisos y en la
totalidad del proyecto, tal como se observa en los siguientes cuadros.
USO DEL
GASTO VELOCID.
NIVELES AMBIENTE DIAM. PROY.
TOTAL U.H. PROBABLE EN TRAMO
SANITARIO (pulg)
(lt/s) (m/s)
SS.HH. 1 PÚBLICO 17.00 0.82 3/4" 2.97

MODULO AU-05 PÚBLICO 17.00 0.82 3/4" 2.97
MODULO LV-01 PÚBLICO 8.00 0.82 3/4" 2.97
ATRIO INGRESO INICIAL PÚBLICO 7.00 0.48 3/4" 1.74
MODULO AU -05 INGRESO PÚBLICO 17.00 0.48 3/4" 1.74
66.00 1.32 1 1/4" 1.72
Q (U.H.) Q (L/s)
CAUDAL (Q) 66.00 1.32
DIAMETRO (φ) = 1 1/2 pulg.
V (m/s)
VELOCIDAD (V) 1.20 CUMPLE
S
0.04
Según el cálculo concluimos que la MDS es igual a 66 UH <> 1.32 lps

Emisión:16/02/2023
9.5. CÁLCULO DE LA ALTURA DINÁMICA TOTAL

● Efectuamos un esquema en planta que van a abastecer a los diversos
aparatos sanitarios.
● Ubicamos el punto más desfavorable que viene a ser él más alejado y
elevado con respecto al nivel mínimo de impulsión (ver planos) luego de
efectuar los cálculos determinamos que el punto más desfavorable es el
urinario más lejano ubicado en el módulo de aulas, y este deberá contar con
una presión mínima de trabajo de 2.50m.c.a.
● Calculamos las unidades de Hunter (UH) y gastos acumulados desde el
punto más desfavorable hacia uno de los tramos del abastecimiento hasta el
punto de suministro (Tanque elevado).
● Determinamos la máxima demanda simultanea será igual al caudal de
bombeo (Qb = 1.32 lps) al ser superior al caudal de llenado en una hora del
tanque elevado.
● Se calcula los diámetros para los diversos caudales por tramos y acumulados
teniendo en consideración que la velocidad de paso a través de las tuberías
este entre 1.00 y 1.50m/s.
● Luego calculamos las pérdidas de carga parciales para cada tramo de tubería
y sumamos todas las pérdidas de carga parciales con la altura geométrica,
para luego determinar la altura dinámica total del sistema (mínima presión de
servicio que se requiere para el abastecimiento de agua en el punto más
desfavorable).
Válv. De
Contrac Contrac Contrac Válvula Válvula
Ubicación Codo Tee Pie Válv.
(1/4) (1/2) (3/4) Cpta Check
Flotad.
Tub. Suc. Ø 1 1/2" 2 1 0 2 1
Tub. Imp. Ø 1 1/4" 4 2 1 1
Qb Ch-w Di S L tub. L eq. L tot. Hfric.

TRAMO
(lt/s) (pulg) (m/m) (ml) (ml) (ml) (mt)
Tub. Suc. Ø 1 1/2" 1.32 110 1.5 0.07 0.20 18.60 18.80 1.28
Tub. Imp. Ø 1 1/4" 1.32 150 1.25 0.09 7.40 19.50 26.90 2.47
Para el cálculo de la potencia de la bomba se utiliza la siguiente ecuación:

∗
=
75 ∗ 0.6
Donde:
P: Potencia de la bomba (Hp)
Q: Caudal de la bomba (L/s)
HDT: Altura Dinámica (m)
Emisión:16/02/2023
Hfs = 1.28 m.c.a.

Hfi = 2.47 m.c.a.
Hf = 3.75 m.c.a.
P salida = 2.00 m
H edif = 7.60 m
Hf = 3.75 m
Ps = 2.00 m
H.D.T. = 13.35 m
Qb = 1.32 Lts / seg

H.D.T. = 13.35 m
Eficiencia = 60 %
Pot (teórico) = 0.39 HP
escogemos
Pot (comercial) = 1.00 HP
10. SISTEMA DE DESAGÜE

La red de desagüe doméstico de diámetro variable de 4” a 2”, según se muestra en
los planos; la cual colectará los desagües con una pendiente de 1 % para luego ser
descargados a la red de alcantarillado existente de la ciudad.
10.1.1. CÁMARA DE BOMBEO DE AGUA RESIDUAL

UBICACIÓN DE CÁMARA DE BOMBEO
Emisión:16/02/2023
Emisión:16/02/2023
DATOS DE DISEÑO
CRITERIOS DE DISEÑO
i) El dimensionamiento de la Cámara de Bombeo de Desagüe Doméstico (CBDD) se basará en lo estipulado en los incisos 6.3 y 6.4 de la
Norma IS.010 del RNE.
ii) El dimensionamiento de la Tubería de Impulsión será llevada a cabo tomando en consideración la velocidad del fluido, cuyo valor deberá
estar en el rango de 1.00 a 2.00 m/s
iii) El material de la tubería a considerar en el diseño para la línea de impulsión será de Polipropileno Random desde la cámara humeda de
la CBDD hasta su empalme a la caja de la conexión domiciliaria.
PARÁMETROS DE DISEÑO
i) Volumen útil de la cámara húmeda de la CBDD estará en el rango de Vu CBDD = 1/24 - 1/4 Contrib Desag
ii) Porcentaje de Contribución a la Red de Desagüe PCD = 80%
iii) Capacidad total del sistema de bombeo Qsbd = 150% MCDD
iv) Número mínimo de electrobombas en operación alternada-simultánea #EBS Op = 1.00 un
v) Número de electrobombas de reserva e igual capacidad a las anteriores #EBS reserv = 1.00 un
vi) Cantidad total de electrobombas en la CBDD #EBS tot = 2.00 un
vii) Cada electrobomba tendrá una capacidad de bombeo igual a Qebs = MCDD
DATOS DE DISEÑO
Según ubicación proyectada de la CBDD y de la Conexión Domiciliaria de Desagüe N° 2:
i) Cota de tapa de la CBD CT CBD = 0.00 msnm

ii) Cota de ingreso de la tubería de desagüe a la Camrá húmeda CIltub = -0.70 msnm
iii) Diámetro de la tubería de desagüe que ingresa a la CBD Dtd = 4.00 pulg
iv) Cota de tapa del buzón donde descarga la línea de impulsión CTbuz = 0.96 msnm
v) Cota de fondo de la tubería de impulsión a la llegada al buzón CLlimp = -0.04 msnm
vi) Cota de fondo del buzón donde descarga la línea de impulsión CFbuz = -0.04 msnm
vii) Longitud de la tubería de impulsión de desagüe desde CBDD hasta Conex.Dom. Li = 50.00 ml
DIMENSIONAMIENTO DE LA CÁMARA HÚMEDA

Acorde con el numeral 6.3 ALMACENAMIENTO DE AGUAS RESIDUALES inciso a)
de la norma IS-010 INSTALACIONES SANITARIAS PARA EDIFICACIONES: "Su
capacidad no será mayor que el volumen equivalente a un ¼ de la dotación diaria,
ni menor que el equivalente a 1/24 de la dotación diaria.”
VOLUMEN ÚTIL DE LA CBDD
i) La dotación de agua fría, cuyas aguas residuales llegan a la CBDD, es de DOT = 4.36 m3/día
ii) La Contribución de Desagüe Doméstico (CDD) será CDD = DOT x PCD CDD = 3.49 m3/día
iii) El volumen útil de la CBDD estará en el rango de 1/4 CDD = 0.87 m3

1/24 CDD = 0.15 m3
Luego, el volumen útil de la cámara húmeda de la CBDD será como mínimo de Vu CBDD = 1.00 m3
Emisión:16/02/2023
DIMENSIONES INTERIORES DE LA CBDD
a) Altura Útil de Agua
Asumiendo las siguientes dimensiones: (-) Ancho interior (a) a= 1.10 mt

(-) Largo interior (L) L= 1.10 mt
Tendremos que, la altura útil de agua en la CBDD será como mínimo de Hu = 0.83 mt
b) Acotamiento de la Estructura
Los niveles de operación y control al interior de la CBD serán:
a) Cota llegada tub. Desag. a CBD: Clltd = Clltub - 0.10 m Clltd = -0.80 msnm
b) Nivel de Alarma Aguas Arriba: AAA =CIltd - ( 2 x Dtd ) AAA = -1.00 msnm
c) Nivel Máximo de Desagüe: Nmáx = AAA - Dtd Nmáx = -1.10 msnm
d) Nivel Medio de Desagüe: Nmed = Nmáx - ( Hu / 2 ) Nmed = -1.51 msnm
e) Nivel Mínimo de Desagüe: Nmín = Nmáx - Hu Nmín = -1.93 msnm
f) Alarma Bajo Nivel de Agua: ABA = Nmín - 2 x Dtd ABA = -2.13 msnm
g) Nivel de fondo de la CBD : Nf = ABA - 0.40 mt Nf = -2.53 msnm
Luego, la Altura Total de la CBDD entre la cota de tapa y la cota de fondo será de Ht CBD = 2.53 mt
CAUDAL DE BOMBEO
i) La cantidad de UH de los Alimentadores de Agua Fría, UH (A CBDD( 66.00 UH

cuyas aguas residuales llegarán a la CBDD es
ii) La MDS-AF equivalente a las UH antes calculadas es de MDS-AF (A CBDD) 1.32 lt/s
iii) El Porcentaje de Contribución a la Red de Desagüe es de PCD = 80%
iv) La MCDD correspondiente a la MDS-AF antes calculada será de MCDD = 1.06 lt/s
v) Tomando en consideración el inciso 6.4 (b) de la Norma IS.010 del RNE Qsb CBDD = 1.58 lt/s
Emisión:16/02/2023
LONGITUD TOTAL DE LÍNEA DE IMPULSIÓN
DIÁMETRO DE LA TUBERÍA DE IMPULSIÓN
Veloc = 1.973525 x Qi / Di^2

Sabemos que……………. Veloc...... m/seg
Q............ lt/seg
Di............ pulg
Considerando: Veloc = [1.00 - 2.00] mt/seg
i) En la Cámara Seca de la CBDD :
Mat. Tub. = PP-R, NTP-ISO 15874, SDR-9 (Serie 4). Chw HD = 150.00
Operación Qebs Di Veloc

(lt/seg) (mm) (m/s)
1.58 36.00 1.56
En
1.58 41.90 1.15
alternado
1.58 53.10 0.72
Para la tubería seleccionada el diámetro nominal (DN) requerido será: DI imp = 80.90 mm
Esp imp = 4.00 mm
DE imp = 88.90 mm
DN imp = 80.00 mm
ii) Desde la Salida de la CBDD hasta la Conex. Domic. Desagüe
Mat. Tub. = PP-R, NTP-ISO 15874, SDR-9 (Serie 4). Chw PP-R = 150.00
Operación Qebs Di Veloc

(lt/seg) (mm) (m/s)
1.58 38.80 1.34
En
1.58 48.80 0.85
alternado
1.58 58.20 0.60
Para la tubería seleccionada el diámetro nominal (DN) requerido será: DI imp = 58.20 mm
Esp imp = 8.40 mm
DE imp = 75.00 mm
ALTURA DINÁMICA TOTAL DEL SISTEMA DE BOMBEO
ADT = Hg + Hfb + Hfi + Ps
Donde: ADT…………….. Altura dinámica total del sistema de bombeo

Hg………………Altura geométrica entre el nivel mínimo de agua
y la cota del extremo final de la tubería de impulsión
Hfb...…………. Pérdida de carga en la electrobomba sumergible
Hfi….……………..Pérdidad de carga por fricción en la línea de impulsión
Ps………………….. Presión de salida del agua en el extremo final de la
línea de impulsión
Emisión:16/02/2023
a) Altura Geométrica (Hg)
Hg = CLlimp - Nmín…………………………………………………………………………… Hg = 1.89 mca
b) Pérdida de Carga en el Equipo de Bombeo (Hfb)
Se estimará una pérdida de carga equivalente a……………………………………. Hfb = 2.00 mca
c) Pérdida de Carga por Fricción en la Línea de Impulsión (Hfi)
Tomando en consideración la Longitud Equivalente a la pérdida de carga por accesorios:
Contrac Contrac Válvula

Diámetro Codo Tee Contrac (3/4) Válv. Check
(1/4) (1/2) Cpta
1/2 0.739 1.064 0.248 0.195 0.112 0.112 1.477
3/4 1.080 1.554 0.363 0.285 0.164 0.164 2.159
1 1.420 2.045 0.477 0.375 0.216 0.216 2.841
1 1/4 1.818 2.618 0.611 0.480 0.278 0.278 3.638
1 1/2 2.159 3.109 0.725 0.570 0.328 0.328 4.318
2 2.841 4.091 0.954 0.750 0.432 0.432 5.682
2 1/2 3.580 5.154 1.203 0.945 0.544 0.544 7.159
3 4.261 6.136 1.432 1.125 0.648 0.648 6.523
4 5.682 9.182 1.900 1.500 0.864 0.864 11.364
6 8.523 12.273 2.881 2.250 1.295 1.295 17.045
Contrac Contrac Válvula Válvula

Condición Codo Tee Contrac (3/4)
(1/4) (1/2) Cpta Check
Alternado
2.00 - - - - 2.00 2.00
Tub. PP-R
Alternado
6.00 - - - - - -
Tub. PP-R
Qb DI S Long Tub Long Equiv.

Condición Ch-w Hfric
(lt/s) (mm) (m/m) (ml) (ml)
Alternado
1.58 150.00 80.90 0.001 0.67 22.86 0.03
Tub. PP-R
Alternado
1.58 150.00 58.20 0.007 50.00 25.57 0.51
Tub. PP-R
Luego; la pérdida de carga en la tubería de impulsión será:
(-) En funcionamiento alternado Hfi = 0.54 mt
d) Presión de Salida (Ps):
Asumiremos que será de……………………………………………………………….. Ps = 2.00 mca
Luego; reemplazando los valores obtenidos tendremos:
(-) Para un funcionamiento alternado…………………………………………………………. ADT = 6.43 mca

Emisión:16/02/2023
CALCULO TEÓRICO DE POTENCIA DE LA ELECTROBOMBA
POTENCIA HIDRÁULICA
Pot h = ( Qb x HDT ) / ( 75 x ef h )
Sabemos que……………..
Asumiendo un eficiencia hidráulica de………….. ef h = 35%
Luego; la Potencia Hidráulica estimada para cada bomba será:
(-) Para un funcionamiento alternado…………………………………………………………. Pot h = 0.39 HP
CÁLCULO DE LA POTENCIA DEL MOTOR
Pot m = Pot h / ef m
Sabemos que……………..
Asumiendo un eficiencia eléctrica del motor………….. ef m = 85%
Entonces, la Potencia del Motor de la Electrobomba será:
(-) Para un funcionamiento alternado…………………………………………………………. Pot m = 0.46 HP
Pot m = 1.00 HP
11. SISTEMA DE DRENAJE PLUVIAL

Por las condiciones del proyecto, su ubicación geográfica y por ser de condición
temporal será considerado un sistema básico para la eliminación de aguas de lluvia
a áreas verdes. Se usará canaletas metálicas, montantes y drenes de grava para
descargar el agua de lluvia hacia el suelo.
La intensidad de lluvia se recopilo de la estación DESAGUADERO.

Por lo que se detalla a continuación la opción adoptada para el diseño.
t (min) Intensidad(mm/hr)
6 179.100
10 122.100
20 72.600
30 53.600
40 43.200
50 36.500
60 31.900
INTENSIDAD DE LLUVIA = 122.10 = 0.000034 m/s
I=122.10 mm/h
Se obtuvo como caudal máximo 2.15 l/s y caudal mínimo 0.18 l/s.
Según la CE 040 el ancho mínimo de canaleta es 0.10 m y la pendiente mínima es
1%.
I=122.10 mm/h
Emisión:16/02/2023
CAUDALES HACIA DRENES DE GRAVA

Suma de caudales que llegan a los drenes de grava.
Q1= APORTE DE LA S MONTANTES A LA CANALETA M
Q2= APORTE DE LAS VEREDAS, PISTAS Y JARDINES A LA CANALETA
Q3= Q1 ! Q2
Q total= APORTE DE CANALETA A CANALETA MAS EL APORTE DE Q3
RED DE DRENAJE CODIGO Q1 (l/s) Q2 (l/s) Q3 (l/s) Q total (l/s)
MONTANTE 01 - COBERTURA 01 1.38 0.00 0.00 1.38

RED DE DRENAJE 01 MONTANTE 02 - COBERTURA 03 0.53 0.00 1.38 1.91
DESCARGA 0.00 0.00 1.91 1.91
DESCARGA 0.00 0.00 1.10 1.10
DESCARGA 0.00 0.00 0.47 0.47
Q=1.37 L/S
Emisión:16/02/2023
DRENES DE GRAVA
Por condiciones de terreno y como referencia la Tabla 1 del R.N.E.

Norma IS-020 – Tanques Sépticos. Sub título 7. Tratamientos complementarios
del Efluente.
Campos de percolación
Basado en los estudios de suelo se determinó que en el terreno de contingencia
el tipo de suelo es Arena mal graduada con presencia de limos - SM
Se opto por 5 minutos como referencia para los tipos de suelo de infiltración medios.
Emisión:16/02/2023
Emisión:16/02/2023
12. DE LAS CONEXIONES SOLICITADAS A LA EPS (CONTIGENCIAS)

Se solicitará a la EPS los siguientes suministros y conexiones, para el colegio de
contingencia I.E. TAWANTINSUYO - CONTINGENCIA 2
• 02 conexiones domiciliarias de agua potable de 1” ubicada en Pasaje Santa
Cruz.
• 1 conexión domiciliaria de desagüe de 4” con profundidad de 1.00 m ubicada
en Jr. TACNA.

CALIDAD

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

CALIDAD

Cargado por

Copyright:

Formatos disponibles

PROYECTO ESPECIAL DE INVERSION PUBLICA - ESCUELAS BICENTENARIO Revisión: R1

DIRECCION DE INFRAESTRUTURA EDUCATIVA

FASE 9 – ESCUELA DE CONTINGENCIA

MEMORIA DESCRIPTIVA DE INSTALACIONES

REV N° FECHA DESCRIPCIÓN ELAB. POR REV. POR APROB. POR

• Reglamento Nacional de Edificaciones

de los ramales o montantes.

Ilustración 1:Ubicación del terreno

7. USUARIOS Ilustración SEQ Ilustración \*

Las intervenciones de infraestructura a ser construida (obra nueva), corresponden

9. SISTEMA DE AGUA POTABLE

9.1. REQUERIMIENTOS EN LA DOTACION DE AGUA POTABLE

9.2. CALCULO DE AFORO Y TURNOS:

Tabla 1: Cantidad de aulas para cálculo de aforo.

9.3. CALCULO DE LA DOTACION:

Tabla 2: cálculo de la dotación

ALMACENAMIENTO CAPACIDAD MÍNIMA CAPACIDAD ADOPTADA >1.00m3

Tubo de Rebose Cisterna = Ø2"

9.4. CALCULO DE SUMINISTRO DE AGUA POTABLE:

Cálculo del gasto de entrada:

Q = Volumen / Tiempo = 3268.98 Litros = 0.91 L / seg = 3.27 m3/h

Diámetro del medidor: 1 "

CÁLCULO DE LA DEMANDA MÁXIMA SIMULTÁNEA

SS.HH. 1 PÚBLICO 17.00 0.82 3/4" 2.97

DIAMETRO (φ) = 1 1/2 pulg.

Según el cálculo concluimos que la MDS es igual a 66 UH <> 1.32 lps

9.5. CÁLCULO DE LA ALTURA DINÁMICA TOTAL

Qb Ch-w Di S L tub. L eq. L tot. Hfric.

Para el cálculo de la potencia de la bomba se utiliza la siguiente ecuación:

Hfs = 1.28 m.c.a.

Qb = 1.32 Lts / seg

10. SISTEMA DE DESAGÜE

10.1.1. CÁMARA DE BOMBEO DE AGUA RESIDUAL

Según ubicación proyectada de la CBDD y de la Conexión Domiciliaria de Desagüe N° 2:

i) Cota de tapa de la CBD CT CBD = 0.00 msnm

DIMENSIONAMIENTO DE LA CÁMARA HÚMEDA

iii) El volumen útil de la CBDD estará en el rango de 1/4 CDD = 0.87 m3

DIMENSIONES INTERIORES DE LA CBDD

a) Altura Útil de Agua

Asumiendo las siguientes dimensiones: (-) Ancho interior (a) a= 1.10 mt

Los niveles de operación y control al interior de la CBD serán:

c) Nivel Máximo de Desagüe: Nmáx = AAA - Dtd Nmáx = -1.10 msnm

d) Nivel Medio de Desagüe: Nmed = Nmáx - ( Hu / 2 ) Nmed = -1.51 msnm

e) Nivel Mínimo de Desagüe: Nmín = Nmáx - Hu Nmín = -1.93 msnm

g) Nivel de fondo de la CBD : Nf = ABA - 0.40 mt Nf = -2.53 msnm

i) La cantidad de UH de los Alimentadores de Agua Fría, UH (A CBDD( 66.00 UH

iii) El Porcentaje de Contribución a la Red de Desagüe es de PCD = 80%

LONGITUD TOTAL DE LÍNEA DE IMPULSIÓN

DIÁMETRO DE LA TUBERÍA DE IMPULSIÓN

Veloc = 1.973525 x Qi / Di^2

i) En la Cámara Seca de la CBDD :

Operación Qebs Di Veloc

ii) Desde la Salida de la CBDD hasta la Conex. Domic. Desagüe

Operación Qebs Di Veloc

ALTURA DINÁMICA TOTAL DEL SISTEMA DE BOMBEO

ADT = Hg + Hfb + Hfi + Ps

Donde: ADT…………….. Altura dinámica total del sistema de bombeo

a) Altura Geométrica (Hg)

Hg = CLlimp - Nmín…………………………………………………………………………… Hg = 1.89 mca

b) Pérdida de Carga en el Equipo de Bombeo (Hfb)

Se estimará una pérdida de carga equivalente a……………………………………. Hfb = 2.00 mca

c) Pérdida de Carga por Fricción en la Línea de Impulsión (Hfi)

Tomando en consideración la Longitud Equivalente a la pérdida de carga por accesorios:

Contrac Contrac Válvula
