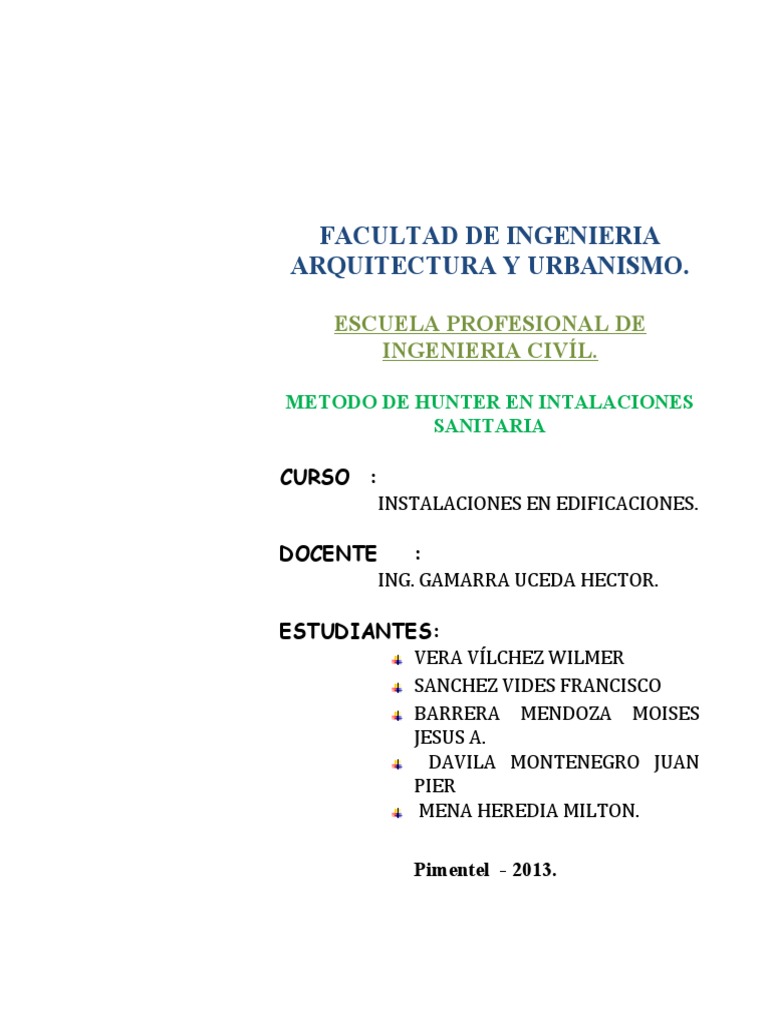

FACULTAD DE INGENIERIA

ARQUITECTURA Y URBANISMO.

ESCUELA PROFESIONAL DE
INGENIERIA CIVÍL.

METODO DE HUNTER EN INTALACIONES

SANITARIA

CURSO :
INSTALACIONES EN EDIFICACIONES.

DOCENTE :
ING. GAMARRA UCEDA HECTOR.

ESTUDIANTES:
VERA VÍLCHEZ WILMER
SANCHEZ VIDES FRANCISCO
BARRERA MENDOZA MOISES
JESUS A.
DAVILA MONTENEGRO JUAN
PIER
MENA HEREDIA MILTON.

Pimentel - 2013.
INTRODUCCION
En nuestro grupo creemos conveniente destacar que previo calculo hidráulico de
agua Fría para interiores, usando claro está el Método de Hunter es necesario
tener un buen manejo de isométricos, porque de esto depende determinar con
exactitud y perfección cada instrumento o accesorio utilizado ya que esto es
esencial para nuestro calculo, así mismo mirar mucho y analizar los planos de
arquitectura para no omitir ni evitar el abastecimiento de una determinada zona
con agua o desagüe.

OBJETIVO
 Aplicar los principios intermedios de la Mecánica de Fluidos.
 realizar los cálculos hidráulicos dentro de un hogar.
 Aplicar Método de Hunter en instalaciones sanitarias.
 Desarrollar capacidades de inferencia sobre secciones de tuberías.
 Calcular las pérdidas de carga por acción de los accesorios y gravedad.
MARCO TEORICO

ESTIMACIÓN DE CAUDALES Y PRESIONES DE SUMINISTRO

El caudal de suministro de un aparato depende de su modelo y de la presión
disponible antes del mismo.
Para el dimensionamiento de los diámetros se debe tener en cuenta que no todos
los aparatos funcionarán al mismo tiempo.

CLASIFICACION DE CAUDALES
CAUDAL MÁXIMO POSIBLE
Se presentará cuando todos los aparatos estén funcionando simultáneamente.
Para los diseños no se tendrá en cuenta este caudal ya que es de ocurrencia
improbable.

CAUDAL MÁXIMO PROBABLE

Es el que se puede presentar en la tubería de suministro y con el cual se deben
diseñar.
Determinar la probabilidad de uso de un número de aparatos en un instante dado.
Este valor se ha tratado de determinar empíricamente, pero los resultados siempre
han sido diferentes.

EL MÉTODO DE HUNTER ORIGINAL

Desarrollado por Roy Hunter, presentado en los EEUU en el año de 1932
Se fundamenta en el Gasto Máximo Posible para cada aparato en funcionamiento
a “plena carga”.

DEFINICIONES DE LA UNIDAD DE ABASTO (U.A) ORIGINAL.

Es el gasto máximo demandado por un lavamanos de tipo privado, equivalente a
una descarga de 1 pie3 / Minuto.
A esta unidad se llega de la siguiente manera:
El gasto para un lavamanos, es 0.20 Lts/seg. Y más exactamente 0.189 Lts/seg. ;
Por tanto:
Gasto máximo necesario: 0,189 * 2,5 = 0,472 Lts/seg.
Expresado en litros/min será 0.472 * 60 seg. = 28,32 lts/min. Como 1 pie3 = 28,32
Litros, se llega a la expresión original de la “Unidad de Abasto”
Diferentes expresiones de la Unidad de Abasto:
1 U.A. = 1 pie3 / min
1 U.A. = 28,32 Lt/min (Apróx.28,5 Lt/ min)
1 U.A. = 0,472 Lt/sg. (Apróx. 0,5 Lt /sg).
Como se puede apreciar, este valor es bastante elevado, con gran frecuencia en
el dimensionamiento de tuberías. Puede decirse que este método no es
“económico” tal como está basado. Por esta razón, se acostumbra modificarlo de
manera conveniente. Sin embargo puede ser aplicado en instalaciones especiales,
a juicio del proyectista.
ASIGNACIONES DE U.A Y CLASIFICACIÓN DE LOS ARTEFACTOS
SANITARIOS.
Se le asigna U.A. a cada aparato sanitario, en función del caudal máximo
requerido y de acuerdo con la clase del servicio prestado. Dando a la clasificación
de los aparatos en privados y públicos.
CURVA DE SIMULTANEIDAD, MÉTODO DE HUNTER
 DISEÑO DE LAS REDES DE AGUA FRÍA

PASOS PARA EL TRAZO DE INSTALACIONES SANITARIAS INTERIORES

Los presentes pasos están desarrollados, considerando que las estructuras de

concreto que soportan una edificación, no deben debilitarse o poner en riesgo la
seguridad de la edificación en casos de sismo. Igualmente, en casos de sismo, las
instalaciones de agua y desagüe colapsarán en los lugares de las fallas y su
reparación requerirá el picado en los lugares de las grietas, fisuras o fallas.

1.- Identificar las ubicaciones de las columnas (destacarlas, marcarlas o usar

resaltador).
2.- Ubicar las vigas principales y de amarre y destacarlas o marcarlas.
3.- Identificar las viguetas de los techos y tomar nota del sentido de su instalación.
4.- Trazar las redes de agua fría (sin cruzar columnas).
5.- Para evitar el cruce de columnas puede:
a) Bajar al nivel del piso, correr por el piso usando codos y volver a subir
después de haber pasado la columna.
b) Use el método de trazo de espina de pescado trazando las tuberías por
el piso.
6.- Trazar las instalaciones de desagüe y ventilación (sin cruzar columnas ni vigas;
sin cruzar viguetas). Nota: En caso de techos aligerados, las tuberías de 2”
pueden correr por la losa del techo.
7.- Para evitar el cruce de vigas y/o viguetas se puede:
a) Utilizar los vacíos, ductos (expuestos) o falsas columnas (empotrados).
b) Bajar por muros no portantes o tabiques.
c) Reubicar aparatos, previa coordinación con el Arquitecto.
d) Levantar el nivel de piso terminado.
e) Reforzar las estructuras en coordinación con el Ing. responsable de las
estructuras.
f) Utilizar 2 bajadas.
COMPONENTES DE INSTALACIONES SANITARIAS

ACCESORIOS APARATOS SANITARIOS EQUIPOS

SANITARIOS

Codos Lavatorio “L” Thermas “TH”

Tee Bidet “B” Hidroneumatico “H”
Yee Tina “T” Ablandador “A”
Reducción Inodoro “W.C” Filtro “F”
Cruz Ducha “D” Equipo de bombeo “EB”
Yee doble Lavadora “LR”
Tapones Lavaplatos “LP”
Trampa “P” Urinario “U”
Trampa “U” Grifo de riego “GR”
Tee sanitaria simple
Tee sanitaria doble
Codo de ventilación

TRAZADO DE LA RED DE DISTRIBUCIÓN DE AGUA

- El método recomendado a utilizar es el de “espina de pescado”, por ser
económico y ofrecer presiones equilibradas en los puntos de entrada.
- Ejemplo: LL.A.F.
S.AF.Ø Ø

S.A.F.
Ø

S.A.F. LL.A.F LL.A.F.

Ø Ø Ø

1º NIVEL2º NIVEL

VIENE DE RED
PÚBLICA
Distribución por paredes o muros Distribución por piso

A) Distribución por paredes o muros B) Distribución por piso

- Económico: trazado más directo en - Económico: cambio de losetas de piso

ramificaciones laterales. Mas baratas que mayólicas de paredes.

- En la instalación hay que picar las - En caso de reparación mas fácil encontrar
Paredes y efectuar pases en vanos de puertas tonalidad de color de loseta.

- Facilidad de instalación; primero se hace

la instalación y luego se vacía el contra piso

Notas:
1.- Cada SS HH debe contar con una válvula de interrupción general, para
fines de mantenimiento de los aparatos,
2.- La válvula de interrupción general del baño, no debe ir dentro o cerca de la
ducha o tina.
Los puntos de agua fría de los aparatos se entregan a la derecha del aparato.
Solo en el caso del inodoro se entrega a la izquierda.
3.- Las tuberías van enterradas como mínimo a 0.20 a 0.40 m bajo el nivel de
piso terminado y bajo el falso piso.
4.- No cruzar dormitorios.
5.- No cruzar los 2 primeros escalones de las escaleras.
6.- No correr debajo de los muros.
INSTALACIONES PARA LAVAPLATOS, LAVADORA Y GRIFO DE RIEGO

Antes de las salidas para los lavaderos de cocina, ropa y grifos de riego se
proyectarán válvulas de compuerta, para facilitar las operaciones de
mantenimiento de la llave del aparato.

Lavaplatos o Lavaplatos o Grifo de riego Grifo de riego

Lavaropa lavarropa

NIVEL DE ENTREGA DEL AGUA A LOS APARATOS SANITARIOS

SALIDA DE RETIRO DESDE EL

APARATO SALIDA DE AGUA DESAGUE RAS DEL MURO
Inodoro +0.20 SNPT +0.00 SNPT 0,30
Lavatorio +0.60 SNPT +0.50 SNPT -
Ducha +2.00 SNPT +0.00 SNPT -
Tina +0.20 SNPT +0.00 SNPT 0,30
Lavadero de ropa +1.10/1.05 SNPT +0.50 SNPT -
Lavadero de Cocina +1.10/1.05 SNPT +0.50 SNPT -
Urinario +1.10/1.05 SNPT  +0.00 SNPT

Lavatorio Lavatorio
 DISEÑO DE ISOMETRICO DE AGUA FRÍA

JUSTIFICACIÓN

El trazo de las instalaciones de agua fría y caliente en isométrico se trazan,

para:

a) Mostrar las instalaciones en el plano vertical; esto es, para identificar

cuanto sube una tubería y como se conecta con el resto de las
instalaciones.
b) Facilitar el cálculo hidráulico de las instalaciones, permitiendo la
identificación de los nudos o puntos donde se bifurcan las instalaciones
y se presentan los cambios del gasto probable.
c) Facilitar las instalaciones durante la ejecución de las obras.

1.1 TRAZO DEL ISOMÉTRICO

El trazo se realiza colocando las tuberías en el plano en planta en los ejes x y y a

30° respecto a la horizontal.

El trazo de las tubería en el eje de las z se realiza en forma vertical a 90° respecto
de la horizontal.

1.2 EJEMPLO DE ISOMÉTRICO

CRITERIOS GENERALES DE DISEÑO

Los criterios de diseño, para el abastecimiento de agua a un edificio son:
1.- Disponibilidad de presión de agua en la red pública.
2.- Altura y forma de la edificación.
3.- Presiones interiores necesarias.
4.- Condiciones especiales del cliente.

CONSIDERACIONES ESPECÍFICAS PARA EL DISEÑO

DISEÑO DE LAS INSTALACIONES SANITARIAS INTERIORES
AGUA FRIA Y DESAGUE

1. Obtener la Presión de agua en la Red Pública donde está ubicado el

Predio. (EPSEL ó SEDAPAL, en otros Departamentos de la República).
2. Calcular la Dotación de Agua.
3. Determinar la Capacidad de la Cisterna y del tanque elevado
según el sistema a emplearse.
4. Calcular la Máxima Demanda Simultánea.
5. Calcular los Equipos de Bombeo para Consumo.
a. Capacidad de cada uno de los equipos.
b. Diámetro de Succión y Elevación.
c. Calcular la altura Dinámica de elevación en metros.
 Altura total (Altura Cisterna + Altura de Elevación del
Primer piso a azotea + Altura de Elevación Azotea al
tanque elevado + presión de salida de agua en tanque
elevado de 2 m. + Pérdida por fricción en tuberías.
d. Cálculo de la Potencia del Motor:

Q (lps) x Altura Total Elevación en (m)

H.P. = ---------------------------------------------------
75 x Eficiencia motor.

Eficiencia de las Bombas aproximadamente de 60% (0.6)

6. Cálculo de la Conexión Domiciliaria (Red pública a Cisterna)

7. Diseño de Baños (Agua).
8. Cálculo de las Redes de Agua (Elevaciones).
 CALCULO HIDRÁULICO DE LAS REDES DE AGUA FRÍA

Estudio de los planos de arquitectura

1. Describir los ambientes de la vivienda piso por piso. El objeto de este
procedimiento es el de evitar la omisión de algún área o ambiente para el
servicio de suministro de agua o desagüe.
 Elaborar el Cuadro de Unidades de Gasto
2. Determinar el número de Aparatos Sanitarios por piso y elaborar un cuadro
de las Unidades de Gasto de agua fría, agua caliente y total por aparato,
por servicio y por piso. Las Unidades de Gasto se muestran en los Anexos
Nº 1 y 2 de la norma IS.010, según sean los aparatos de uso privado o
público.
 Distribución de la Unidades de Gasto
3. Distribuir las Unidades de Gasto según la distribución de agua en las
tuberías, hacia los aparatos.

Calcular el gasto probable

4. Determinar el gasto probable por cada aparato sanitario y calcular la
demanda simultanea de toda la vivienda, usando el método de Hunter, este
método tiene en cuenta la probabilidad de uso de los aparatos (esto es, la
simultaneidad en el uso de los aparatos a la vez); y elaborar un cuadro que
muestre el gasto probable de agua fría, agua caliente y total por aparato,
por servicio y por piso.
El gasto probable se muestra en el Anexo Nº 3 de la norma IS.010. Nota:
Las unidades de gasto se suman, cuando se acumulan en un determinado
tramo a servir.
 5. Asociar a cada Unidad de gasto un gasto probable. Nota: Los gastos
probables no se suman; se calculan en función del número de Unidades de
Gasto.
6. Proceda a dimensionar las tuberías por aproximaciones, verificando que se
cumpla:
a) Que la presión mínima en cualquier aparato sea mayor a 2 m.c.a.
b) Que la presión requerida por el sistema de tuberías al ingreso del
medidor, sea menor a la presión disponible en ese punto de suministro.
Nota: En la práctica este cálculo se realiza en forma integrada, para
dimensionar las tuberías desde la red hasta el punto más desfavorable.
c) Considere que la pérdida de carga en cada tramo no debe ser superior a
un metro
De columena de agua como una regla práctica basada en la
experiencia.

NORMATIVIDAD

a) Los diámetros de las tuberías de distribución se calcularán con el método

Hunter (Método de Gastos Probables), salvo aquellos establecimientos en donde
se demande un uso simultaneo, que se determinará por el método de consumo
por aparato sanitario. Para dispositivos, aparatos o equipos especiales, se seguirá
la recomendación de los fabricantes.

b) Se podrá utilizar cualquier otro método racional para calcular tuberías de

distribución, siempre y cuando sea debidamente fundamentado.

c) La presión estática máxima no debe ser superior a 50 m de columna de agua.

(0,490 MPa).

d) La presión mínima de salida de los aparatos será 2 m de columna de agua.

(0,020 MPa), salvo aquellos equipados con válvulas semiautomáticas, automáticas
o equipos especiales en los que la presión estará dada por las recomendaciones
del fabricante.

e) Las tuberías de distribución de agua para consumo humano enterrado deberán

alejarse lo más posible de los desagües; por ningún motivo esta distancia serás
menor a 0,50 m medida horizontalmente, ni menos de 0,15 m por encima del
desagüe. Cuando las tuberías de agua para consumo humano crucen redes de
aguas residuales, deberán colocarse siempre por encima de estos y a una
distancia vertical no menor de 0,15 m. Las medidas se tomarán entre las
tangentes exteriores más próximas.
Para el cálculo del diámetro de las tuberías de distribución, la velocidad mínima
será de 0,60 m/s y la velocidad máxima según la siguiente tabla.
 Cuadro de Velocidades máximas en instalaciones interiores
Diámetro (mm) Velocidad (m/s)

15 (1/2”) 1,90
20 (3/4”) 2,20
25 (1”) 2,48
32 (1 ¼”) 2,85
40 y mayores (1 ½” y mayores) 3,00

f) Las tuberías de agua fría deberán ubicarse teniendo en cuenta el aspecto

estructural y constructivo de la edificación, debiendo evitarse cualquier daño o
disminución de la resistencia de los elementos estructurales.

Las tuberías verticales deberán ser colocadas en ductos o espacios especialmente

previstos para tal fin y cuyas dimensiones y accesos deberán ser tales que
permitan su instalación, revisión, reparación, remoción y mantenimiento.

Se podrá ubicar en el mismo ducto la tubería de agua fría y caliente siempre que
exista una separación mínima de 0,15 m entre sus generatrices más próximas.

DIMENSIONAMIENTO DE LAS TUBERÍAS

Ábacos y fórmulas de aplicación
Para el dimensionamiento de las tuberías se utilizan los ábacos de pérdidas de
carga en tuberías según la información técnica suministrada por los fabricantes o
la fórmula de Hazen y Williams.
Q= 0.2788 x C x D 2.63 x S 0.54…………………………………….. 1
De donde las variables están expresadas en unidades
métricas:
Q= Caudal en m3/s
C = Coeficiente de Hazen y Williams
D= Diámetro en metros.
S= Gradiente Hidráulica en metro/metro

6.2. Cálculo de la velocidad

Para el cálculo de la velocidad se utiliza la formula de continuidad: Q = V. A; en la
que se despeja la velocidad.

Q
V= -------
A
Donde:
Q= Caudal en m3/seg.
V= Velocidad en m/seg.
A = Área en m2 (A= π/D2)
D= Diámetro en m2

Pérdidas de carga en tuberías

Las pérdidas de carga en las tuberías es el aspecto más importante en el
dimensionamiento, debido a que esta variable será la que determine la presión de
agua en un aparato y los requerimientos de presión de la red pública.

Se calcula derivando hf de la fórmula de Hazen y Williams.

(1/0,54)
Q
S= -----------------------
0,2788 C D 2.63

En donde:
S= hf/L

Luego:

La pérdida de carga en tuberías se calcula con la fórmula: hf = S. L

Pérdidas de carga en accesorios

Las pérdidas de carga en accesorios se determinan con la fórmula convencional
V2
hf= K -------
Donde: 2g

hf = Pérdida de carga en el accesorio en m.

K= Coeficiente de pérdida
V= Velocidad de paso del agua en m/seg.
g = Aceleración de la gravedad m/seg2

Otra forma de calcular la pérdida de carga en accesorios es estimando la longitud

equivalente de pérdida de carga en los accesorios.
 EJEMPLO

Calculo Hidráulico De Las Redes De Agua Fría

Unidades de Gasto Gasto Probable

Ambientes, aparatos
total A.F A.C total A.F A.C
Jardín exterior 4.57 4.57 0 0.2 0.2 0
Sala 0 0 0 0 0 0
Comedor 0 0 0 0 0 0
Cocina/ lav. Cocina 2 2 0 0.08 0.08 0
Hall 0 0 0 0 0 0
Dormitorio 0 0 0 0 0 0
Ducha 2 1.5 1.5 0.08 0.06 0.06
SS.HH Inodoro 3 3 0 0.12 0.12 0
Lavatorio 1 0.75 0.75 0.04 0.03 0.03
Jardín Interior 4.57 4.57 0 0.47 0.47 0
UNIDAD DE AGSTO
17.14 16.39 2.25 0.52 0.51 0.09
TOTAL
 TABLA DE CALCULO HIDRAULICO DE AGUA FRIA
LONG
. VEL(m/s S Hf
DC D. int ACCESORIOS LONG. EQUIVALENTE
TRAM GP LONG.FISIC TOTA ) (m/m) (m)
UG (pulg (m.m
O (l/s) A L
) )
TE V. V. COD
CODO M TEE V.C V.G M
E C G O
0.0 0.35 5.90
I-F 1.50 1/2´´ 15.7 3.240 3 1 0 1 0 1.596 0 0 11.099 0.3099 0.0093 0.103
6 4 9
0.35
H-G 0.75 0.03 1/2´´ 15.7 1.440 3 1 0 0 0 1.596 0 0 0 3.390 0.1550 0.0025 0.0087
4
G-F 3.75 0.15 1/2´´ 15.7 0.461 2 0 0 0 0 1.064 0 0 0 0 1.525 0.7748 0.0505 0.1022
F-E 5.25 0.24 3/4´´ 20.1 7.770 5 1 1 0 0 3.885 0.516 0.164 0 0 12.335 0.7406 0.0350 0.432
10.68
E´-E 4.75 0.20 3/4´´ 20.1 8.190 3 0 1 0 0 2.331 0 0.164 0 0 0.6303 0.0260 0.278
5
0.0 0.35
TH-T 2.25 1/2" 15.7 7.300 2 1 1 0 0 1.064 0.112 0 0 8.83 0.4649 0.0196 0.173
9 4
E-T 8.32 0.29 1" 25.1 0.200 0 0 0 0 0 0 0 0 0 0 0.200 0,3285 0.0174 0.004
10.5 0.68
T-D 0.42 1" 25.1 8.300 0 1 0 0 0 0 0 0 0 9.107 0.8488 0.0345 0.314
7 2
0.0
D´-D 2.00 1/2" 15.7 1.910 3 0 1 0 0 1.596 0 0.164 0 0 3.670 0.4132 0.0160 0.059
8
12.5 0.68
D-C 0.45 1" 25.1 9.340 3 1 0 0 0 3.069 0 0 0 13.091 0.9094 0.0393 0.514
7 2
C´-C 4.57 0.20 1/2" 15.7 1.540 1 0 1 0 0 0.532 0 0.112 0 0 2.184 1.0331 0.0880 0.192
C-B 17.14 0.52 1" 25.1 4.420 3 0 1 1 3.069 0 0.216 0 7.705 1.0509 0.0513 1.59
2 de45°
B-A 17.14 0.52 1" 25.1 6.000 1 de 0 0 0 0 1.977 0 0 0 0 7.977 1.0509 0.0513 0.409
90°
 CUADRO DE PRESIONES
PRESIONES
MEDIDORTRAMO DN Hf Q(l/s) A(ARRIBA
Q=0.52 l/s A(ABAJO)
Q=0.52*3. F-I DN ) pulg m3/h
1/2´´ 0.103 0.06 3.821 1.318
6 15 1/2" 3
G-H 1/2´´ 0.0087 0.03 3.118 2.809
Q=1.872 m3/h 20 3/4" 5
F-G 1/2´´ 0.1022 0.15 3.821 3.118
25 1" 7
E-F 3/4´´ 0.432 0.24 4.253 3.821
Hfm= 1.2 m ,perdida en el medidor 30 1 1/4" 12
E-E’ 3/4´´ 0.278 0.20 4.253 3.075
T-TH D=20mm(3/4”)
1/2" 0.173 0.09 4.257 2.184
nota T-E 3/4" 0.004 0.29 4.257 4.253
la Hf de (B-C)D-T
=0.3952+1.21" 0.314 0.42 4.571 4.257
D-D’1.59 1/2" 0.059 0.08 4.571 4.512
C-D 1" 0.514 0.45 5.101 4.571
C-C’ 1/2" 0.192 0.20 5.101 4.181
B-C 1" 1.59 0.52 7.591 5.101
A-B 1" 0.409 0.52 9.00 7.591
∑ = 3.51

CALCULO DE PRESIONES
DATO: Pd=9.00 mca
Calculo de la presión requerida (Pr)
A
Pr=Dg( I− A )+ ∑ Hf + Pd
I
Pr=2.4−(−1 ) +3.51+2
Pr=8.91 mca
Calculamos las presiones a cada tramo
PA =Pd=9.00 mca
PB=PA−Dg( A −B)−Hf (A −B )
PB=9−1.00−0.409
PB=7.591 mca
PC =PB−Dg (B −C )−Hf (B −C )
PC =7.591−0.9−1.59
PC =5.101mca
PC ´ =PC −Dg(C−C ´ ) −Hf (C −C ´)
PC ´ =5.101−0.00−0.192
PC ´ =4.181 mca
PD=PC −Dg (C−D )−Hf (C− D)
PD=4.181−(−0.90 ) −0.514
PD=4.571mca
PD ' =PD−Dg ( D− D ' )−Hf (D− D ' )
PD ' =4.571−0.00−0.059
PD ' =4.512mca
PT =PD −Dg(D −T )−Hf (D −T )
PT =4.571−0.00−0.314
PT =4.257 mca
PE=PT −Dg(T −E )−Hf (T− E)
PE=4.257−0.00−0.004
PE=4.253 mca
PTH =PT −Dg( T−TH )−Hf (T−TH )
PTH =4.257−1.90−0.173
PTH =2.184 mca
PE ´=PE−Dg( E −E ´ )−Hf (E− E ´)
PE ´=4.253−0.90−0.278
PE ´=3.075 mca
PF=PE−Dg( E−F )−Hf (E− F)
PF=4.253−0.00−0.432
PF=3.821mca

PG=PF−Dg(F −G )−Hf ( F −G )
PG=3.821−0.6−0.1022
PG=3.118 mca
PH =PG−Dg(G −H )−Hf (G −H )
PH =3.118−0.3−0.009
PH =2.809 mca

PI =PF−Dg( F −I )−Hf (F −I)

PI =3.821−2.4−0.103
PI =1.318 mc
ANEXO
 ABACOS

CURVAS DE PERDIDAS DE CARGA DE MEDIDOR AURUS DE 15 a 30mm DE

IBERCONTRA

TABLA USADA EN DISEÑO DE INSTALACIONES SANITARIA

LONGITUDES EQUIVALENTES A PERDIDAS DE CARGA LOCALIZADA (expresados en metros de longitud)

VALORES DE "K" 0.42 0.8 0.78 0.9 1.25 2.2 1.6 1 0.5 0.05 0.1 0.92 0.53 0.19 0.42 0.33 0.19 10 5 0.19 1.15 6.6 24 2.5 1.86 6.1

DIMATRO
NOMINAL

codo largo 90° valvula de valvula de

y tee forma codo mediano codo corto de tee salida de salida de salida de salida de salida de ensanchamiento brusco contracciones valvula de valvula de valvula de compuerta retencion tipo retencion tipo valvula de pie
mm pulg codo de 45° directa 90° codo corriente codo recto 180° todo y bilateral reservorio reservorio reservorio reservorio d/D=1/4 d/D=1/2 d/D=3/4 d/D=1/4 d/D=1/2 d/D=3/4 globo abierto angulo abierto todo abierto 1/4 abierto 1/2 cerrado 3/4 cerrado pesado liviano y canastilla
15 1/2" 0.242 0.462 0.450 0.520 0.722 1.270 0.924 0.577 0.289 0.029 0.058 0.531 0.306 0.110 0.242 0.191 0.110 5.773 2.886 0.110 0.664 3.810 13.855 1.443 1.074 3.521
20 3/4" 0.364 0.693 0.675 0.779 1.082 1.905 1.385 0.866 0.433 0.043 0.087 0.797 0.459 0.165 0.364 0.286 0.165 8.659 4.330 0.165 0.996 5.715 20.782 2.165 1.611 5.282
25 1" 0.485 0.924 0.901 1.039 1.443 2.540 1.847 1.155 0.577 0.058 0.115 1.062 0.612 0.219 0.485 0.381 0.219 11.545 5.773 0.219 1.328 7.620 27.709 2.886 2.147 7.043
32 1 1/4" 0.606 1.155 1.126 1.299 1.804 3.175 2.309 1.443 0.722 0.072 0.144 1.328 0.765 0.274 0.606 0.476 0.274 14.432 7.216 0.274 1.660 9.525 34.636 3.608 2.684 8.803
40 1 1/2" 0.727 1.385 1.351 1.559 2.165 3.810 2.771 1.732 0.866 0.087 0.173 1.593 0.918 0.329 0.727 0.572 0.329 17.318 8.659 0.329 1.992 11.430 41.564 4.330 3.221 10.564
50 2" 0.970 1.847 1.801 2.078 2.886 5.080 3.695 2.309 1.155 0.115 0.231 2.124 1.224 0.439 0.970 0.762 0.439 23.091 11.545 0.439 2.655 15.240 55.418 5.773 4.295 14.085
65 2 1/2" 1.212 2.309 2.251 2.598 3.608 6.350 4.618 2.886 1.443 0.144 0.289 2.655 1.530 0.548 1.212 0.953 0.548 28.864 14.432 0.548 3.319 19.050 69.273 7.216 5.369 17.607
75 3" 1.455 2.771 2.702 3.117 4.330 7.620 5.542 3.464 1.732 0.173 0.346 3.187 1.836 0.658 1.455 1.143 0.658 34.636 17.318 0.658 3.983 22.860 83.127 8.659 6.442 21.128
88 3 1/2" 1.697 3.233 3.152 3.637 5.051 8.890 6.465 4.041 2.020 0.202 0.404 3.718 2.142 0.768 1.697 1.334 0.768 40.409 20.205 0.768 4.647 26.670 96.982 10.102 7.516 24.650
100 4" 1.940 3.695 3.602 4.156 5.773 10.160 7.389 4.618 2.309 0.231 0.462 4.249 2.448 0.877 1.940 1.524 0.877 46.182 23.091 0.877 5.311 30.480 110.836 11.545 8.590 28.171
150 6" 2.909 5.542 5.403 6.235 8.659 15.240 11.084 6.927 3.464 0.346 0.693 6.373 3.671 1.316 2.909 2.286 1.316 69.273 34.636 1.316 7.966 45.720 166.255 17.318 12.885 42.256
200 8" 3.879 7.389 7.204 8.313 11.545 20.320 14.778 9.236 4.618 0.462 0.924 8.497 4.895 1.755 3.879 3.048 1.755 92.364 46.182 1.755 10.622 60.960 221.673 23.091 17.180 56.342
250 10" 4.849 9.236 9.005 10.391 14.432 25.400 18.473 11.545 5.773 0.577 1.155 10.622 6.119 2.194 4.849 3.810 2.194 115.455 57.727 2.194 13.277 76.200 277.091 28.864 21.475 70.427
300 12" 5.819 11.084 10.807 12.469 17.318 30.480 22.167 13.855 6.927 0.693 1.385 12.746 7.343 2.632 5.819 4.572 2.632 138.545 69.273 2.632 15.933 91.440 332.509 34.636 25.769 84.513
350 14" 6.789 12.931 12.608 14.547 20.205 35.560 25.862 16.164 8.082 0.808 1.616 14.871 8.567 3.071 6.789 5.334 3.071 161.636 80.818 3.071 18.588 106.680 387.927 40.409 30.064 98.598
400 16" 7.759 14.778 14.409 16.625 23.091 40.640 29.556 18.473 9.236 0.924 1.847 16.995 9.791 3.510 7.759 6.096 3.510 184.727 92.364 3.510 21.244 121.920 443.345 46.182 34.359 112.684
450 18" 8.728 16.625 16.210 18.704 25.977 45.720 33.251 20.782 10.391 1.039 2.078 19.119 11.014 3.949 8.728 6.858 3.949 207.818 103.909 3.949 23.899 137.160 498.764 51.955 38.654 126.769
500 20" 9.698 18.473 18.011 20.782 28.864 50.800 36.945 23.091 11.545 1.155 2.309 21.244 12.238 4.387 9.698 7.620 4.387 230.909 115.455 4.387 26.555 152.400 554.182 57.727 42.949 140.855
550 22" 10.668 20.320 19.812 22.860 31.750 55.880 40.640 25.400 12.700 1.270 2.540 23.368 13.462 4.826 10.668 8.382 4.826 254.000 127.000 4.826 29.210 167.640 609.600 63.500 47.244 154.940
600 24" 11.638 22.167 21.613 24.938 34.636 60.960 44.335 27.709 13.855 1.385 2.771 25.492 14.686 5.265 11.638 9.144 5.265 277.091 138.545 5.265 31.865 182.880 665.018 69.273 51.539 169.025
650 26" 12.608 24.015 23.414 27.016 37.523 66.040 48.029 30.018 15.009 1.501 3.002 27.617 15.910 5.703 12.608 9.906 5.703 300.182 150.091 5.703 34.521 198.120 720.436 75.045 55.834 183.111
700 28" 13.577 25.862 25.215 29.095 40.409 71.120 51.724 32.327 16.164 1.616 3.233 29.741 17.133 6.142 13.577 10.668 6.142 323.273 161.636 6.142 37.176 213.360 775.855 80.818 60.129 197.196
750 30" 14.547 27.709 27.016 31.173 43.295 76.200 55.418 34.636 17.318 1.732 3.464 31.865 18.357 6.581 14.547 11.430 6.581 346.364 173.182 6.581 39.832 228.600 831.273 86.591 64.424 211.282
900 36" 17.457 33.251 32.420 37.407 51.955 91.440 66.502 41.564 20.782 2.078 4.156 38.239 22.029 7.897 17.457 13.716 7.897 415.636 207.818 7.897 47.798 274.320 997.527 103.909 77.308 253.538
1050 42" 20.366 38.793 37.823 43.642 60.614 106.680 77.585 48.491 24.245 2.425 4.849 44.612 25.700 9.213 20.366 16.002 9.213 484.909 242.455 9.213 55.765 320.040 1163.782 121.227 90.193 295.795
1200 48" 23.276 44.335 43.226 49.876 69.273 121.920 88.669 55.418 27.709 2.771 5.542 50.985 29.372 10.529 23.276 18.288 10.529 554.182 277.091 10.529 63.731 365.760 1330.036 138.545 103.078 338.051
1250 50" 24.245 46.182 45.027 51.955 72.159 127.000 92.364 57.727 28.864 2.886 5.773 53.109 30.595 10.968 24.245 19.050 10.968 577.273 288.636 10.968 66.386 381.000 1385.455 144.318 107.373 352.136

L= (K/F)*D L= l ongitud equival ente (m)

K= coefi ciente de perdida de ca rga l oca lizada
F= coefi cii ente de friccion (0.022)
D= dia metro (m)
CURVA DE PÉRDIDA DE CARGA DE MEDIDOR DE DISCO
