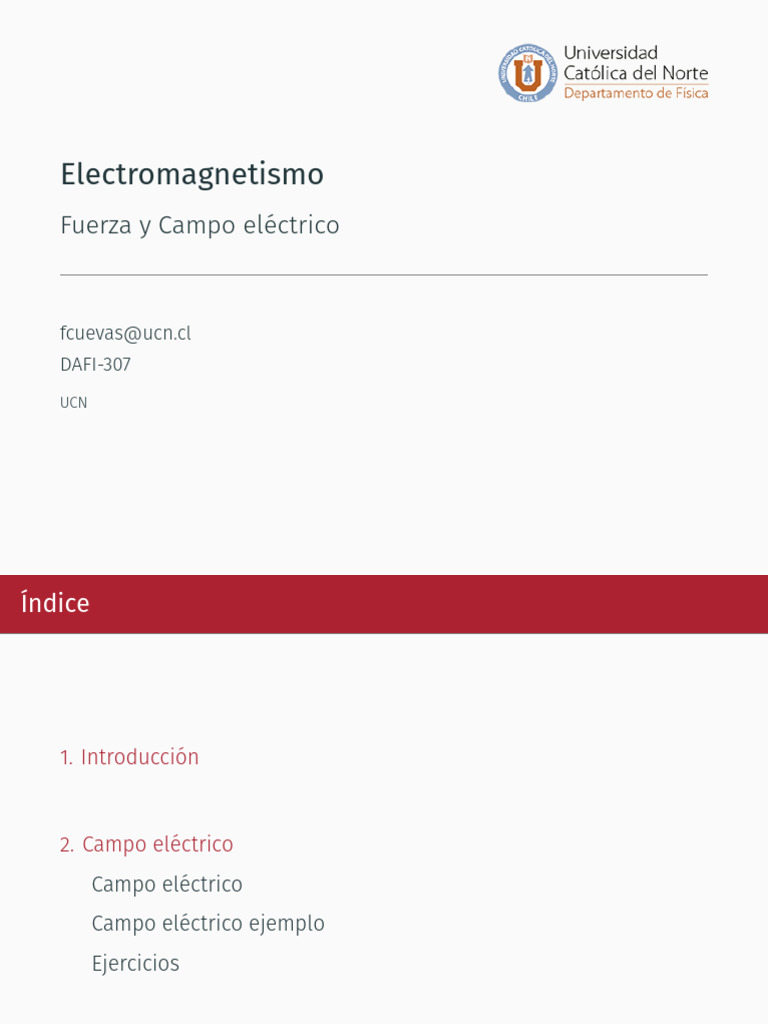

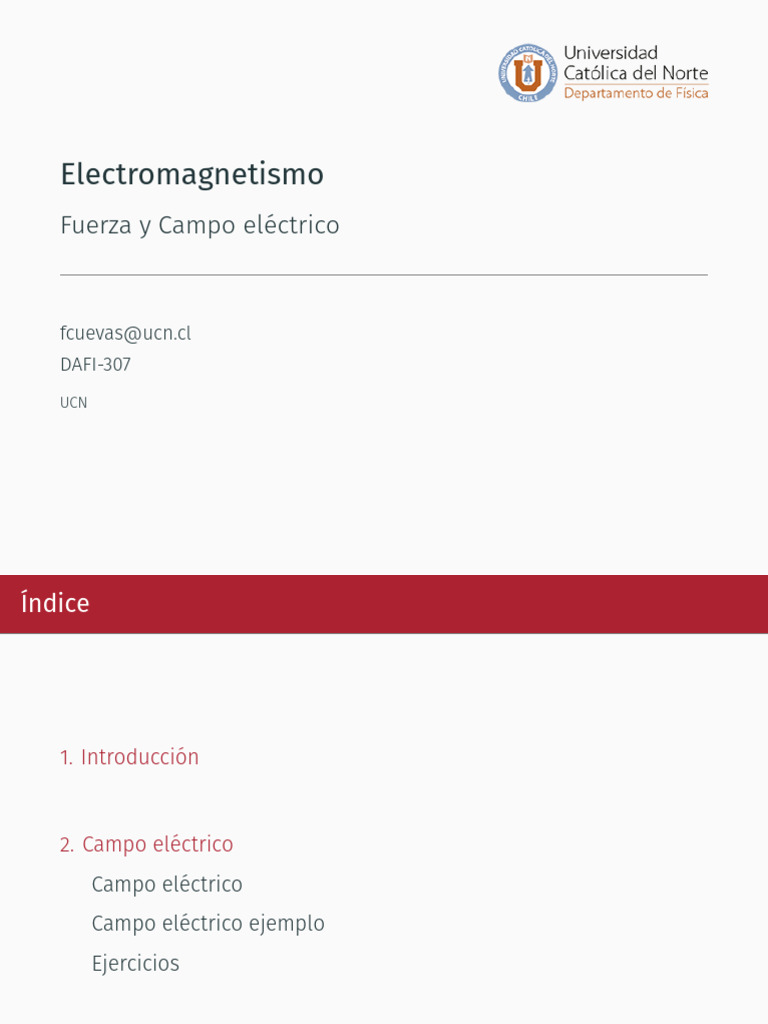

Electromagnetismo

Fuerza y Campo eléctrico

fcuevas@ucn.cl
DAFI-307
UCN
Índice

1. Introducción

2. Campo eléctrico
Campo eléctrico
Campo eléctrico ejemplo
Ejercicios

1
Introducción
Introducción

Hemos hablado de dos fuerzas de campo: La fuerza gravitacional

(Mecánica) y la fuerza eléctrica (Clase anterior).
Las fuerzas de campo actúan a través del espacio y producen algún
efecto, aún cuando no exista contacto físico entre los objetos que
interactúan.
El campo gravitacional −→
g como un punto en el espacio debido a una
→
−
fuente particular fue definido como la fuerza gravitacional F g que
actúa sobre una partícula de prueba de masa m dividida entre esa
→ −
− →
masa: g ≡ F g /m.
S.XIX Michael Faraday desarrolla el concepto de campo en relación
con las fuerzas eléctricas, el cual es de gran importancia.

2
Campo eléctrico
Campo eléctrico

Se dice que existe un campo eléctrico en la región del espacio que

rodea a un objeto con carga: la carga fuente.
Cuando otro objeto con carga - la carga de prueba- entra en este
campo eléctrico, una fuerza eléctrica actúa sobre él.
La figura que veremos muestra una pequeña carga de prueba
positiva q0 colocada cerca de un objeto con una carga positiva Q
mucho mayor.
El campo eléctrico provocado por la carga fuente Q en la carga de
prueba q0 se define como la fuerza eléctrica sobre la carga de
prueba por carga unitaria, en otras palabras, el vector de campo
→
−
eléctrico E en un punto en el espacio se define como la fuerza
→
−
eléctrica F e , que actúa sobre una carga de prueba positiva q0
colocada en ese punto, dividida por la carga de prueba:

→
−
−
→ Fe
E ≡ (1) 3
q0
Campo eléctrico

→
−
El vector E está en unidades del SI, newtons por coulomb (N/C).
La existencia de un campo eléctrico es una propiedad de su fuente,
→
−
por lo cual E es el campo producido por una carga o distribución de
carga separada de la carga de prueba; es decir, no es el campo
producido por la propia carga de prueba, la presencia de una carga
de prueba no es necesaria para que el campo exista. La carga de
prueba sirve como detector del campo eléctrico.

4
Campo eléctrico
→
−
La dirección de E , es la dirección de la fuerza que experimenta una
carga de prueba positiva cuando es colocada en el campo; existe un
campo eléctrico en un punto si una carga de prueba en dicho punto
experimenta una fuerza eléctrica.
La ecuación 1 puede expresarse también como:

−
→ →
−
Fe =qE (2)

Esta ecuación indica la fuerza ejercida sobre una partícula con carga
q colocada en un campo eléctrico. Si q es positiva, la fuerza tiene la
misma dirección que el campo. Si es negativa, la fuerza y el campo
tienen direcciones opuestas. Una vez que conoce la magnitud y la
dirección del campo eléctrico en un punto determinado, puede
calcular la fuerza eléctrica ejercida sobre cualquier partícula con
carga ubicada en ese punto mediante la ecuación 2.
5
Campo eléctrico

Para determinar la dirección que tiene un campo eléctrico, considere

una carga puntual q como carga fuente. Esta carga produce un
campo eléctrico en todos los puntos del espacio que la rodea. En el
punto P, a una distancia r de la carga fuente, se coloca una carga de
prueba q0 , tal como se observará en la figura a. Imagine el uso de la
carga de prueba para determinar la dirección de la fuerza eléctrica y,
por lo tanto, la dirección del campo eléctrico. De acuerdo con la ley
de Coulomb, la fuerza ejercida por q sobre la carga de prueba es

−
→ qq0
F e = ke 2 r̂ (3)
r

6
Campo eléctrico

7
Campo eléctrico

dónde r̂ es un vector unitario con dirección de q hacia q0 . En la figura

a esta fuerza se aleja de la carga fuente q. Ya que el campo eléctrico
en P, que es la posición de la carga de prueba, queda definido por
→ −
− →
E = F e /q0 , el campo eléctrico en P establecido por q es

−
→ q
E = ke 2 r̂ (4)
r
Si la carga fuente q es positiva, la figura b muestra la situación al
eliminar la carga de prueba: la carga fuente establece un campo
eléctrico en el punto P, alejándose de q. Si q es negativa, como en el
caso de la figura c, la fuerza sobre la carga de prueba está dirigida
hacia la carga fuente, por lo que el campo eléctrico en P está
dirigido hacia la carga fuente, como en la figura d.

8
Campo eléctrico

En cualquier punto P, el campo eléctrico total debido a un grupo de

cargas fuente es igual a la suma vectorial de los campos eléctricos
de todas las cargas. Este principio de superposición aplicado a los
campos se deduce de la suma vectorial de las fuerzas eléctricas. Por
lo tanto, el campo eléctrico en el punto P debido a un grupo de
cargas fuente se expresa como la suma vectorial donde ri es la
distancia desde la i-ésima carga fuente qi hasta el punto P y r̂i es un
vector unitario dirigido de qi hacia P.

−
→ ∑ qi
E = ke r̂i (5)
r2i
i

9
Estrategia para resolver problemas de campos eléctricos

IDENTIFICAR los conceptos relevantes:

• Use el principio de superposición donde se necesite.

PLANTEAR el problema en las siguientes etapas:

• Elabore un dibujo: Ubique con claridad las las cargas y los ejes
de coordenadas elegidos.
• Indique en el dibujo la posición del punto del campo donde se
→
−
desea calcular el campo eléctrico E . En ocasiones, el punto del
campo será una posición arbitraria en una línea. Ej, se pide
−
→
determinar E en algún punto del eje x.

10
Estrategia para resolver problemas de campos eléctricos

EJECUTAR la solución:

• Asegúrese de usar unidades consistentes. Ej :Que las distancias

deben estar en metros y las cargas en coulomb, etc. Si se dan
en centímetros o nanocoulombs, conviértalas.
• Recuerde que el campo eléctrico es un vector, por lo que se
debe utilizar la suma vectorial. No sume simplemente las
magnitudes de los campos individuales; las direcciones también
son importantes.
• Aproveche las simetrías del problema en en caso que hayan.
Esto simplificará los cálculos.

11
Estrategia para resolver problemas de campos eléctricos

• Use las componentes para efectuar la suma vectores, si es

necesario repáselos. Use la notación adecuada para los
vectores; diferencie con claridad los escalares, los vectores y las
componentes de éstos. Asegúrese de que las componentes son
consistentes con la elección de los ejes coordenados.
→
−
• Al trabajar en las direcciones de los vectores E , tenga cuidado
de diferenciar entre el punto de origen y el punto del campo. El
campo producido por una carga puntual positiva siempre tiene
la dirección que va del punto de origen hacia el punto del
campo; pero si la carga es negativa el campo tiene la dirección
opuesta.

12
Estrategia para resolver problemas de campos eléctricos

*PARA DISTRIBUCIONES CONTINUAS

• En ese caso, se debe definir un elemento pequeño de la carga

que se pueda considerar como un punto, determinar su campo
eléctrico en el punto P, y encontrar la manera de sumar los
campos de todos los elementos de carga. Por lo general, es más
→
−
fácil hacer esto por separado para cada componente de E , y
será frecuente que se necesiten evaluar una o más integrales.
Asegúrese de que los límites en las integrales sean los
correctos, en especial cuando existe simetría en la situación,
para evitar contar dos veces la carga.

EVALUE su respuesta.

13
Campo eléctrico Ej.

Las cargas q1 y q2 se ubican en el eje x, a distancias a y b,

respectivamente, del origen, como se muestra en la figura.
A) Encuentre las componentes del campo eléctrico neto en el punto
P, que está sobre el eje y.

14
Campo eléctrico Ej.

En dos cargas fuente se busca el campo eléctrico resultante, de

modo que se puede clasificar este ejemplo como uno en el que se
puede usar el principio de superposición representado por la
ecuación.
Encontramos la magnitud del campo eléctrico en P debido a la carga
q1 :

|q1 | |q1 |
E1 = ke = ke 2
r1 2 (a + y2 )

Encontramos la magnitud del campo eléctrico en P debido a la carga

q2 :

|q2 | |q2 |
E2 = ke = ke 2
r2 2 (b + y2 )

15
Campo eléctrico Ej.

Escribimos los vectores de campo eléctrico para cada carga en forma

de vector unitario:

−
→ |q1 | |q1 |
E 1 = ke cos ϕî + ke 2 sen ϕĵ
(a2 + y2 ) (a + y2 )
→
− |q2 | |q2 |
E 2 = ke 2 cos θî − ke 2 sen θĵ
(b + y2 ) (b + y2 )

Escribimos las componentes del vector de campo eléctrico neto:

|q1 | |q2 |
Ex = E1x + E2x = ke cos ϕ + ke 2 cos θ (6)
(a2+y ) 2 (b + y2 )

|q1 | |q2 |
Ey = E1y + E2y = ke sen ϕ − ke 2 sen θ (7)
a2 +y 2 b + y2

16
Campo eléctrico Ej.

B) Evalúe el campo eléctrico en el punto P en el caso especial de que

|q1 | = |q2 | y a = b.

17
Campo eléctrico Ej.

Caso especial. Observe la simetría en la situación y que la

distribución de carga ahora es un dipolo eléctrico.En función de la
simetría evaluamos las ecuaciones 6 y 7 de la parte A) con
a = b, |q1 | = |q2 | = q, y ϕ = θ:

q q q
Ex = k e cos θ + ke 2 cos θ = 2ke 2 cos θ
(a22
+y ) 2
(a + y ) (a + y2 )
q q (8)
Ey = k e 2 sen θ − ke 2 sen θ = 0
(a + y2 ) (a + y2 )

De la geometría en la figura, evaluamos cos θ:

a a
cos θ = = (9)
r (a + y2 )
2 1/2

Sustituimos la ecuación 9 en la ecuación 8:

q a 2qa
Ex = 2ke 2 = ke
(a + y2 ) (a2 + y2 )1/2 (a + y2 )
2 3/2 18
Ejercicios

Tres cargas puntuales idénticas cada una de carga q se encuentran

en los vértices de un triángulo equilátero como en la figura. La
distancia desde el centro del triángulo a cada vértice es a.
Demuestrer que el campo eléctrico en el centro del triángulo es
igual a cero.

19
Ejercicios

En el centro del triángulo cada carga produce un campo de magnitud

E1 = ke aq2 . Las componentes del campo resultante son:
∑
Ex = Ex = E1 cos 30 − E1 cos 30 = 0
∑
Ey = Ey = E1 sin 30 − E1 + E1 sin 30 = 0
Entonces, el campo resultante tiene una magnitud
√
E = E2x + E2y = 0

20
Ejercicios

Tres cargas puntuales están alineadas a lo largo del eje x como se

muestra en la figura. Encuentre el campo eléctrico en

a) la posición (2.00, 0)
b) la posición (0, 2.00)

21
Ejercicios

a) El campo, ⃗E1 , de la carga 4.00 × 10−9 C está el sentido −x .

( 9 2 2
)( −9
)
⃗E1 = ke q r̂ = 8.99 × 10 N · m /C −4.00 × 10 C î
r2 (2.50 m)2
= −5.75îN/C

Asimismo, ⃗E2 y ⃗E3 , a las cargas 5.00 × 10−9 C y 3.00 × 10−9 C

respectivamente, son:
( 9 2 2
)( −9
)
⃗E2 = ke q r̂ = 8.99 × 10 N · m /C 5.00 × 10 C î = 11.2 N/Cî
r2 (2.00 m)2
( 9 2 2
)( −9
)
⃗E3 = 8.99 × 10 N · m /C 3.00 × 10 C
î = 18.7 N/Cî
(1.20 m)2
⃗E = ⃗E1 + ⃗E2 + ⃗E3 = 24.2 N/C en el sentido + x.

22
Ejercicios

b) Hacemos

⃗E1 = ke q r̂ = (−8.46 N/C)(0.243î + 0.970ĵ)

r2
⃗E2 = ke q r̂ = (11.2 N/C)(+ĵ)
r2
⃗E3 = ke q r̂ = (5.81 N/C)(−0.371î + 0.928ĵ)
r2
Ex = E1x + E3x = −4.21îN/C Ey = E1y + E2y + E3y = 8.43ĵN/C
⃗E = 9.42 N/C θ = 63.4◦ sobre el eje − x.

23
