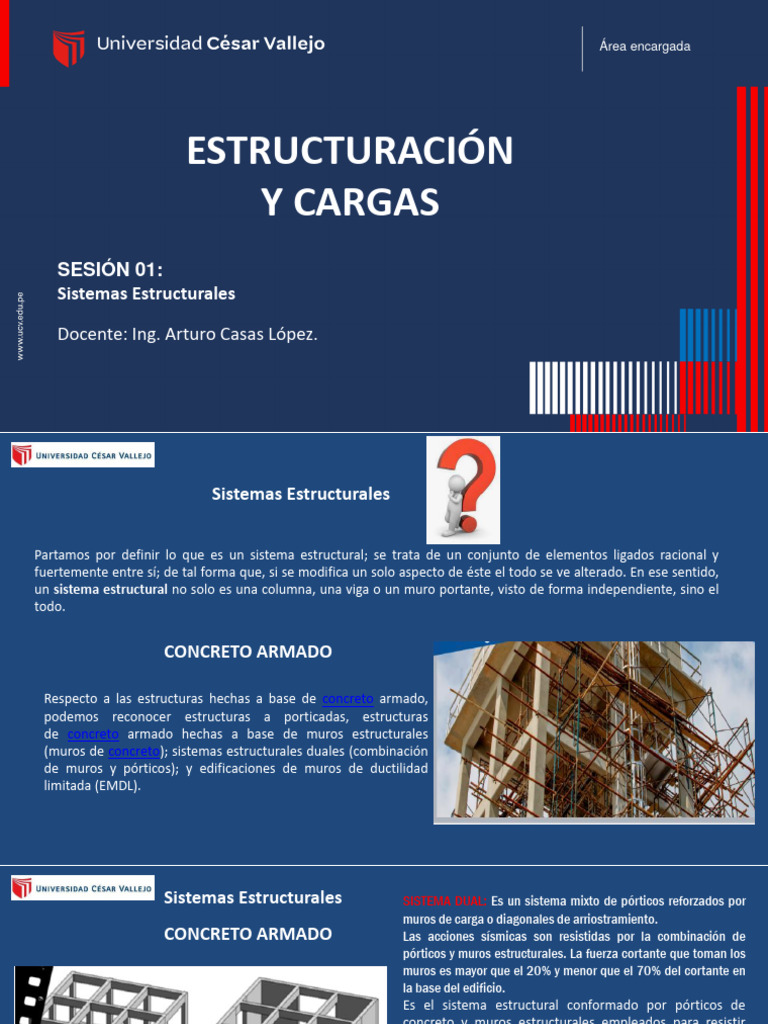

ESTRUCTURACIÓN
Y CARGAS
SESIÓN 01:
Sistemas Estructurales

Docente: Ing. Arturo Casas López.

 Sistemas Estructurales

Partamos por definir lo que es un sistema estructural; se trata de un conjunto de elementos ligados racional y
fuertemente entre sí; de tal forma que, si se modifica un solo aspecto de éste el todo se ve alterado. En ese sentido,
un sistema estructural no solo es una columna, una viga o un muro portante, visto de forma independiente, sino el
todo.

CONCRETO ARMADO

Respecto a las estructuras hechas a base de concreto armado,

podemos reconocer estructuras a porticadas, estructuras
de concreto armado hechas a base de muros estructurales
(muros de concreto); sistemas estructurales duales (combinación
de muros y pórticos); y edificaciones de muros de ductilidad
limitada (EMDL).
Sistemas Estructurales SISTEMA DUAL: Es un sistema mixto de pórticos reforzados por
muros de carga o diagonales de arriostramiento.
CONCRETO ARMADO Las acciones sísmicas son resistidas por la combinación de
pórticos y muros estructurales. La fuerza cortante que toman los
muros es mayor que el 20% y menor que el 70% del cortante en
la base del edificio.
Es el sistema estructural conformado por pórticos de
concreto y muros estructurales empleados para resistir
fuerzas laterales formado por la combinación de un
sistema resistente y la rigidez de una pared de
arriostramiento.
 MUROS ESTRUCTURALES: Sistema en la que la resistencia sísmica está
Sistemas Estructurales dada predominantemente por muros estructurales sobre los que actúa
por lo menos el 70% de la fuerza cortante de la base. En este tipo de
CONCRETO ARMADO sistema estructural pueden haber pórticos, que dependerán netamente
del diseño de la estructura, con la finalidad de otorgar más rigidez a la
zona más «débil». La clasificación de un sistema aporticado o muros
estructurales estará supeditada a la proporción de estos elementos en el
diseño.
 Sistemas Estructurales
CONCRETO ARMADO

MUROS DE DUCTIBILIDAD LIMITADA: Edificaciones que se caracterizan

por tener un sistema estructural donde la resistencia sísmica y de cargas
de gravedad está dada por muros de concreto armado con espesores
reducidos, en los que se prescinde de extremos confinados y el refuerzo
vertical se dispone en una sola capa. Con este sistema se puede construir
máximo 8 pisos.
En la actualidad está siendo muy utilizado en varios países debido a la
facilidad que la industrialización ha traído para este sistema mediante el
uso de encofrados metálicos estructurales, y el uso de concreto
premezclado, haciendo mas ágil y económico el proceso constructivo de
las obras.
La importancia estructural de este sistema radica en el uso de
muros de concreto, lo cual nos asegura que no se produzcan
cambios bruscos de las propiedades resistentes y principalmente
de las rigideces.
 ACERO
Con relación a este tipo de estructuras podemos identificar:

 Pórticos especiales resistentes a momentos.

 Pórticos intermedios resistentes a momentos.
 Pórticos ordinarios resistentes a momentos.
 Pórticos especiales concéntricamente arriostrados.
 Pórticos ordinarios concéntricamente arriostrados.
 Pórticos especiales excéntricamente arriostrados.
 ALBAÑILERIA
 Como en los casos anteriores, también se trata de
elementos resistentes a sismos que se tipifican en:
 Albañilería confinada.
 Albañilería armada.
En el caso de viviendas, los muros estructurales de albañilería Muros portantes que tengan baja densidad.
tienen relación directa con la capacidad sismo-resistente de  El uso de ladrillos que no sean adecuados para la
esta. Por ello, es un elemento estructural importante; tanto así construcción de muros.
que existe una norma que lo regula (la Norma E. 070) y que  Muros no aplomados.
brinda indicaciones para el diseño y ejecución de este tipo de Mortero de mala calidad.
estructuras. De esa manera se garantiza la construcción de  Espacios entre las juntas vacías superior a 3 cm.
viviendas seguras, resistentes a sismos, que a la vez sean  Vigas vaciadas en dos partes.
seguras para sus ocupantes. Estribos con deficiencias.
Si somos conscientes de la importancia de seguir la norma  Refuerzos que se corroen.
sobre la edificación de los muros estructurales, podemos evitar  Muros que se agrietan.
la construcción de viviendas que tengan desperfectos que la  Zonas débiles, entre otros.
hagan inseguras; por ejemplo:
UPN https://www.youtube.com/watch?v=a7aQgy866qE
PÓRTICOS: Por lo menos el 80% de la fuerza cortante actúa sobre las columnas de los pórticos.

SISTEMA DUAL: Las acciones sísmicas son resistidas por una combinación de pórticos y muros estructurales. La
fuerza cortante que toman los muros es mayor que 20% y menor que el 70% del cortante en la base del edificio.

Si los muros toman menos de 20% son pórticos, pero si toma entre 20% y 70% es dual, pero si toma más de 70% ya
estamos en muros estructurales .
¿Cómo diferenciar un sistema del otro?
Básicamente calculando esos cortantes tenemos que clasificarlas.
Tenemos los pórticos si le quitamos las placas vemos que solucionamos la trasmisión de cargas ya que los pórticos
están recibiendo las cargas de gravedad pero las fuerzas horizontales no las puede solucionar el sistema a
porticado por lo cual necesitan la rigidez de muros.
1.- Se puede optar por muros en el perímetro y columnas con pórticos interiores .
2.- Se puede optar por tener un núcleo de muros en el interior (ascensor, escaleras, etc.).
3.- se puede optar por los pórticos arriostrados con elementos de acero.
 Porqué incluir los arriostramientos laterales dentro de la clasificación DUAL, por que todo tiene que ver finalmente
con que factor de reducción de la fuerza sísmica se tiene que usar por ejm. Para pórticos regulares R=8.

El FR (R) esta relacionado con 2 factores : Ductilidad y la sobre resistencia, si nos referimos a la ductilidad dado
que los pórticos son un sistema flexibles por lo tanto tendrá una mayor ductilidad, mayor capacidad de
desplazamiento solo que a través del detallado del acero se tiene que asegurar que se pueda desarrollar todo el
nivel de ductilidad del sistema, pero ese sistema arriostrado lateralmente ya no tiene esa flexibilidad por eso su “R”
también disminuye. A pesar que el sistema (arriostramiento lateral) son pórticos los estamos restringiendo
lateralmente no tiene la misma capacidad de deformación en todo caso no podríamos asignarle un “FR” que sea
similar al de los pórticos es por ello que se ha incorporado dentro de la categoría de DUAL.

Es decir el cortante se puede repartir en función de la rigidez de los pórticos o de los muros.
El valor de cortante sísmico debemos referirnos al de la norma E-060 y no 75%, en muros estructurales desde el 20%
hasta el 70%
Ese es el objetivo de cambiar de pórticos a DUAL.
Requerimos controlar las deformaciones porque estamos
excediendo lo indicado en la norma, sino no tendría Una viga que llega a un muro cambia totalmente su
sentido y se usaría pórticos. comportamiento.
El pórtico como tal, se deforma de manera diferente a la
deformación del muro (ver figura)
- El muro como una gran viga en voladizo y como se esta
deformando y la forma como se deforma el pórtico y ahora
los estamos conectando mediante una viga y esa
interacción va ocasionar que las vigas que llegan al muro se
desarrolle un momento negativo alto.
- La fuerza del sismo será irrelevante en esas vigas que va
ocasionar el momento negativo alto y lo más probable es
que tengamos un momento positivo; esas vigas tienen un
refuerzo mayor que las que están dentro de los pórticos.
- En la base es más rígido (menos desplazamiento).
 El concepto de diafragma está relacionado con una
simplificación del sistema estructural y también esta
relacionado de como se reparten estas fuerzas que
están llegando al entrepiso.
¿Cuál es el propósito de calcular la fuerza cortante en la
base?
¿Qué hacemos con esa fuerza basal?
¿Qué significado tiene distribuir está fuerza cortante
basal en los entrepisos, porqué la distribuimos?
La fuerza basal se distribuye en cada piso debido a que
hay fuerzas inerciales .

A partir de la fuerza “V” calculamos las

fuerzas inerciales, tenemos que
interpretarlas como que son las fuerzas
que el sismo esta desarrollando en cada
entrepiso como consecuencia de la
aceleración que se desarrolla y el peso
que se tiene en cada piso.
Los diafragmas son muy rígidos; si queremos calcular el momento alrededor en un eje perpendicular al diafragma
debido a la fuerza basal en el entrepiso vemos que el diafragma es muy rígido (I = bh^3/12) el ancho es grande en
relación a su altura.
La fuerza basal sobre el diafragma esta puesto sobre el centro de gravedad y el diafragma permite distribuir toda esa
fuerza inercial sobre cada uno de los elementos las cuales están equilibrando a la fuerza inercial del entrepiso,
produciendo en respuesta fuerzas cortantes con las cuales tenemos que diseñar.

Planteamos el equilibrio de lo que está por encima

del corte.
Qué debería equilibrar la fuerza “F4”, debería ser
equilibrada por una cortante “V4”.
V4 = F4
V3= F3+F4
V2= F2+F3+F4
V1=F1+F2+F3+F4= BASAL
Otra idea del diafragma rígido esta relacionado al análisis estructural.
Tenemos una estructura y queremos ver el desplazamiento debido a una fuerza en el entrepiso

El diafragma rígido permite

Los desplazamientos (grados simplificar todos los
de libertad) de cada columna desplazamientos (grados de
al no tener diafragma rígido libertad ) en el entrepiso en dos
direcciones y un giro.
Permite simplificación en el
análisis estructural.
Ahora ya no tenemos solo 4 columnas, sino ahora tenemos
un muro, el diafragma, la fuerza basal de entrepiso que
generará cortantes pero el eje del muro es mucho mas
rígido por lo tanto debería desplazarse menos.
La torsión en planta genera que un eje se deforme más que
el otro.
La torsión genera una mayor demanda sobre los elementos

La fuerza basal “Fx” aplicada en el centro de gravedad pero la fuerza que se opone
a esa fuerza que serian las cortantes en cada columna y muro están aplicadas en
un centro de rigidez entonces si hay una distancia entre estas dos fuerzas en el
entrepiso tendremos torsión (momento torsor).
Hay que evaluar no solo las fuerzas cortantes sino también el efecto que ocasiona
el momento torsor (cortantes adicionales en los elementos)
La fuerza torsión puede tener los 2 sentidos y lo que debemos determinar es la
mayor solicitación producida.
Si la planta si no tiene simetría entonces el objetivo debería ser reducir la torsión,
con elementos como muros que ayuden.
 Las tablas nos presentan diferentes
condiciones para compararlas con
nuestro caso y decidir si se tiene o
no esa irregularidad (Tabla 8 –
Irregularidad en altura) (Tabla 9 –
Irregularidad en planta ).
Al usar Ia = 0.75, quiere decir que
las fuerzas son mayores por lo tanto
En un sismo va a fallar quien se deforme más por que tiene una estamos diseñando para una mayor
menor rigidez y eso seria el 1er nivel ya que el 2do tiene más fuerza.
rigidez.
La deformación esta relacionada con el daño por eso la norma controla esa deformación. Si el 1er nivel se está
deformando más el que se daña seria este nivel y esto podría traer el colapso, este tipo de estructuración deberíamos
evitar o controlar aplicando los factores de irregularidad de 0.75, es decir estamos reduciendo el 75% del factor de
reducción las fuerzas las fuerzas de diseño son mayores entonces se diseña para una mayor fuerza (nuestras secciones
de columnas serán más grandes debidos a mayor cortante).
Las irregularidades son incertidumbres que se están tratando de cuantificar a través de estos factores

Es necesario colocarle placas,

para reducir la torsión si no es
posible por arquitectura se
diseñará con estos factor. Es
preferible llegar a una estructura
regular para diseñar por una
fuerza menor .
R*= Ro*Ia*Ie = 0.75*0.75 = 0.5625 es decir estamos
reduciendo más de lo que independientemente
tendríamos por separado

V= ZUSC*P / R* entonces tendremos una mayor

fuerza cortante de diseño.
 En este sistema estructural podemos usar
losas macizas o aligeradas y ello puede
cambiar la compresión en algunos muros
(algunos reciben cargas de gravedad otros no,
pero si todos soportan fuerzas de sismo –
cortante, flexo compresión).

Estamos aumentando la rigidez, de los pórticos a las placas y los

muros estructurales , estas ya solucionan las cargas verticales y
horizontales.
Sistema como solución para edificios de gran altura. se muestran las diferentes demandas a nivel
global se podría tener .
Sistema como solución para edificios de gran altura. se muestran las diferentes demandas a nivel
global se podría tener .
 Los limites permisibles dependiendo del material a
usar para la construcción.
La norma controla una distorsión; el desplazamiento
relativo del piso entre la altura del entrepiso.

Si deseamos a un pórtico darle mayor rigidez y le

agregamos un vano albañilería confinada,
debemos de considerar que la máxima distorsión
para un material es 0.005 .
Al tener el máximo desplazamiento ocasionado
El valor del nivel “s” es la altura del edificio por las fuerzas inerciales se puede calcular la
contiguo. separación entre edificaciones.
Los limites permisibles dependiendo del material a
usar para la construcción.
La norma controla una distorsión; el desplazamiento
relativo del piso entre la altura del entrepiso.
Se asume un valor de R=6, donde
la estructura no tiene ninguna
irregularidad lo cual se tiene que
verificar.
