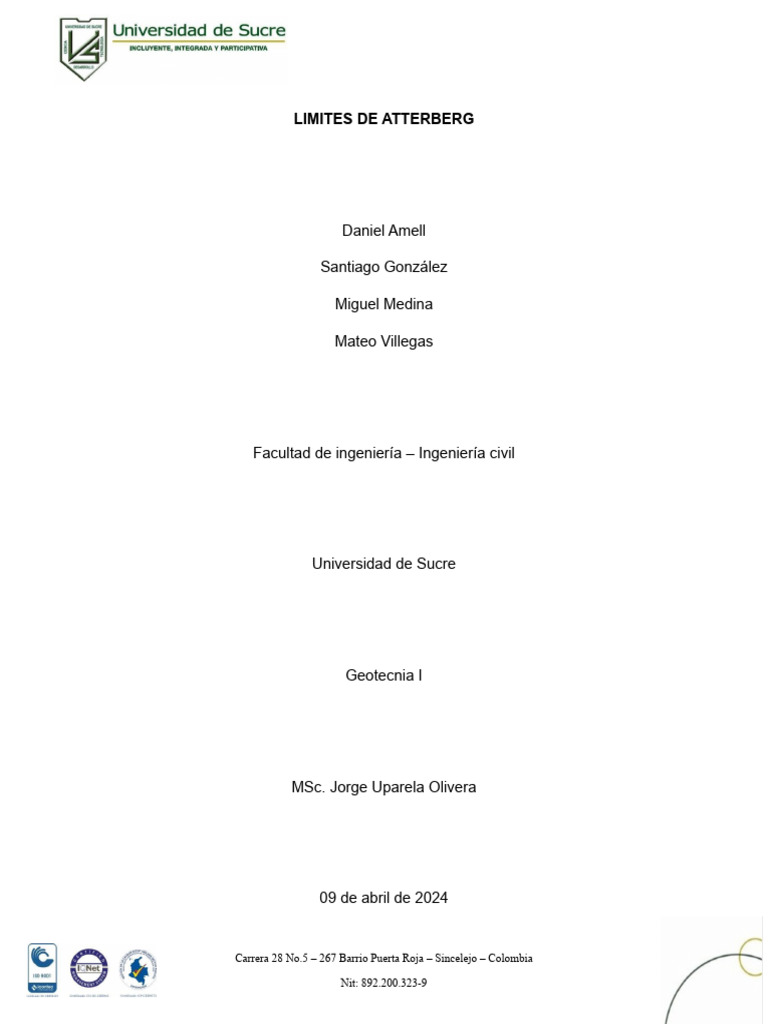

LIMITES DE ATTERBERG

Daniel Amell

Santiago González

Miguel Medina

Mateo Villegas

Facultad de ingeniería – Ingeniería civil

Universidad de Sucre

Geotecnia I

MSc. Jorge Uparela Olivera

09 de abril de 2024

Carrera 28 No.5 – 267 Barrio Puerta Roja – Sincelejo – Colombia

Nit: 892.200.323-9
Tabla de contenido

1. Introducción………………………………………………………………………..3

2. Objetivos……………………………………………………………………………4

3. Marco teórico………………………………………………………………………5

4. Materiales y equipos………………………………………………………………6

5. Procedimiento……………………………………………………………………...6

6. Datos, cálculos y resultados………………………………………….........…….9

7. Análisis de resultados……………………………………………………..…….11

8. Conclusiones……..………………………………………………………………13

9. Cuestionario………………………………………………………………………13

10. Bibliografía………………………………………………………..………………15

Carrera 28 No.5 – 267 Barrio Puerta Roja – Sincelejo – Colombia

Nit: 892.200.323-9
1. Introducción

Los límites de Atterberg son un concepto fundamental en los campos de la

geotecnia y la geología ya que con ellos se pueden conocer el comportamiento de
los suelos frente a casos de exposición a la humedad y plasticidad. Fueron
originalmente ideados por un sueco de nombre Atterberg especialista en
agronomía y posteriormente redefinidos por Casagrande para fines de mecánica
de suelos de la manera que hoy se conocen. Arbitrariamente Atterberg marcó las
fronteras de los cuatro estados en que pueden presentarse los materiales
granulares muy finos mediante la fijación de los siguientes límites: Líquido (L.L),
Plástico (L.P.), y de contracción (L.C.) y mediante ellos se puede dar una idea del
tipo de suelo en estudio.

El ingeniero Atterberg a través de estudio de laboratorio determinó las fronteras

entre estos estados, de la siguiente manera:

Limite líquido (LL): es el contenido de humedad del suelo en el límite entre el

estado líquido y plástico.

Limite plástico (LP): es el contenido de humedad del suelo en el límite entre los
estados semi-sólido y plástico.

Índice de Plasticidad (IP): es la diferencia entre los límites líquido y plástico, es

decir, el rango de humedad del cual el suelo se mantiene plástico.

Con la obtención de estos límites de plasticidad se podrá clasificar la muestra de

suelo que se analice según la clasificación unificada de suelos (SUCS). En el
presente informe se presentará el procedimiento y los cálculos para lo obtención
de los límites de Atterberg de una muestra de suelo.

Para obtener estos límites se requiere manipular la muestra de suelo destruyendo

su estructura original y por ello es que una descripción del suelo en sus
condiciones naturales es absolutamente necesaria y complementaria.

Carrera 28 No.5 – 267 Barrio Puerta Roja – Sincelejo – Colombia

Nit: 892.200.323-9
Trabajando con el material que pasa por el tamiz N°40 se toma una cantidad de
material adecuada y se dispone a proceder con los ensayos antes dichos. Se
separa una pequeña cantidad de la muestra escogida, la cual será
utilizada para la determinación del límite plástico. La restante se empleará en
obtener el limite liquido en cual consiste, en agregar una cantidad de agua tal que
practicado el ensayo en el aparato de Casagrande, presente un número de golpes
no mayor a 40 y menor a 30, luego se agrega más agua a la muestra tal que el
número de golpes este entre 20 y 30 para posteriormente agregar más agua del
tal modo que el número de golpes se encuentre en un rango de 10 y 20 golpes.
Para el limite plástico se humedece la muestra y con la mano se le da forma
cilíndrica hasta alcanzar un diámetro no menor de 3mm, caso en el cual se debe
volver a dar forma a la muestra con el objeto de quitarle humedad, el ensayo
terminara una vez que el cilindro se rompa o se agriete antes de llegar al diámetro
de 3mm.

Cabe resaltar que la determinación de los límites de consistencia o límites

de Atterberg resulta crucial en nuestro desarrollo ingenieril, puesto que nos
brinda las herramientas para determinar las condiciones bajo las cuales se
presenta un suelo, y establecer sí es factible o no someterlo a cargas, o
bien, las consideraciones que se deben tener en cuenta si se desea
disponer un tipo de suelo con cierta consistencia, a unas cargas específicas.

2. Objetivos

Objetivo General

 Determina experimentalmente los límites de consistencia o Atterberg de una

muestra de suelo.
Objetivos específicos

 Establecer las diferencias en las consistencias de un suelo a diferentes

contenidos de humedad.

Carrera 28 No.5 – 267 Barrio Puerta Roja – Sincelejo – Colombia

Nit: 892.200.323-9
  Aprender eficazmente a realizar la práctica de límites de Atterberg, teniendo
en cuenta las condiciones naturales del suelo.
 Comprender la importancia de los límites de Atterberg en el estudio de las
propiedades mecánicas de los suelos.
 Poder clasificar adecuadamente una muestra de suelo teniendo en cuenta
los límites de Atterberg y otras propiedades obtenidas en prácticas
anteriores.
3. Marco teórico

Un suelo se compone de partículas finamente divididas, como la arcilla. Este tipo

de materiales es altamente influenciado por la humedad presente en el suelo.
Dependiendo del contenido de humedad, el estado del suelo puede variar. Con
alta humedad, el suelo se convierte en una suspensión sin resistencia al esfuerzo
cortante. Por otro lado, el suelo puede experimentar una pérdida constante de
agua, lo cual es inversamente proporcional a la resistencia del suelo. Cuando se
alcanza un estado plástico, el material es moldeable. Si el suelo continúa
perdiendo contenido de agua, adquiere características sólidas y puede resistir
esfuerzos de compresión y tensión.

Los límites de Atterberg (límite plástico, límite líquido, límite de contracción)

permiten clasificar los suelos según el USCS y el AASHTO. Estos límites son
esenciales para comprender el comportamiento del suelo. La determinación de
estos límites implica alterar la estructura original de la muestra, por lo tanto, se
trabaja con todo el material menor al tamiz N°40, incluyendo la fracción de arena
fina. Gracias a los conceptos de los límites de Atterberg, se nos ayuda a
comprender cómo las propiedades de los suelos varían en relación con su
contenido de agua, así como también a comprender el comportamiento de los
suelos finos, lo cual es fundamental para la clasificación y aplicación en la
Ingeniería Civil.

Carrera 28 No.5 – 267 Barrio Puerta Roja – Sincelejo – Colombia

Nit: 892.200.323-9
4. Materiales y equipos
- Aparato de Casagrande, incluyendo la solera plana y el ranurador
trapezoidal.
- Espátula.
- Material fino
- Balanza.
- Horno.
- Recipientes de humedad.
- Lamina de vidrio
5. Procedimiento

Iniciamos nuestro ensayo primeramente depositando material fino en una taza y

agregando agua hasta obtener un suelo saturado.

Colocamos esa primera muestra en el aparato de Casagrande y alisamos

horizontalmente la muestra y luego le pasamos por el centro el ranurador
trapezoidal y comenzamos a rotar la manija del aparato de Casagrande hasta que
se el primer contacto de la muestra. Al termino de esto agregamos mas contenido
de agua de tal manera que nos den valores de N entre 20 – 29 y 10 – 19.

Carrera 28 No.5 – 267 Barrio Puerta Roja – Sincelejo – Colombia

Nit: 892.200.323-9
Luego de estar tres muestras tomaremos una porción y anotamos el valor de su
masa para dicha muestra ingresarla al horno por 24 horas y determinar el
contenido de agua que tenía para hallar así su %w.

Para el limite plástico, tomaremos dos muestras pequeñas y haremos rollitos de tal
forma que se rompan antes de alcanzar los 3 mm, este procedimiento se realiza y

Carrera 28 No.5 – 267 Barrio Puerta Roja – Sincelejo – Colombia

Nit: 892.200.323-9
al terminar se toma el peso de estas para hallar el %w que tenía llevándola al
horno por 24 horas

Una vez pasada las 24 horas, anotamos el valor de las masas de las muestras
secas y se procede a dar por terminada el trabajo en el laboratorio y se realizan
los respectivos cálculos.

Carrera 28 No.5 – 267 Barrio Puerta Roja – Sincelejo – Colombia

Nit: 892.200.323-9
6. Datos, cálculos y resultados

Datos:

Peso recipiente vacio muestra1 para limite liquido=9 , 79 gr

Peso recipiente con muestra 1 para limite liquido=19 , 51 gr
Peso recipiente con muestra 1 seca para limite liquido=17 gr
Peso recipiente vacio muestra2 para limite liquido=11, 39 gr
Peso recipiente con muestra 2 para limite liquido=20 , 11 gr
Peso recipiente con muestra 2 seca para limite liquido=17 , 8 gr
Peso recipiente vacio muestra3 para limite liquido=10 , 66 gr
Peso recipiente con muestra 3 para limite liquido=25 ,98 gr
Peso recipiente con muestra 3 seca para limite liquido=21 , 8 gr

Cálculos para limite liquido

Primero hallamos el w sy w w de las 3 muestras

w s 1=17 gr−9 ,79 gr=7 , 21 gr

w w 1=19 , 51 gr−17 gr =2 ,51 gr
w s 2=17 , 8 gr−11, 39 gr=6 , 41 gr
w w 2=20 , 11gr −17 , 8 gr =2 , 31 gr

Carrera 28 No.5 – 267 Barrio Puerta Roja – Sincelejo – Colombia

Nit: 892.200.323-9
 w s 3=21 , 8 gr−10 , 66 gr=11, 14 gr
w w 3=25 , 98 gr−21 , 8 gr =4 ,18 gr

Hallamos los %w de las dos muestras

2 , 51
% w 1= ∗100=34 , 81 %
7 , 21

2, 31
% w 2= ∗100=36 , 04 %
6 , 41

4 , 18
% w 3= ∗100=37 , 52 %
11, 14

Construimos nuestra tabla

Muestr
N %w
a
1 35 32,35%
2 20 36,04%
3 14 37,52%

Valores Y
38

37

36

35

34
Axis Title

33

32

31

30

29
10 15 20 25 30 35 40
Axis Title

Carrera 28 No.5 – 267 Barrio Puerta Roja – Sincelejo – Colombia

Nit: 892.200.323-9
 ¿=34 , 8

Datos:

Peso recipiente vacio muestra1 para limite plastico=5 , 38 gr

Peso recipiente con muestra 1 para limite plastico=7 , 94 gr
Peso recipiente con muestra 1 seca para limite plastico=7 , 5 gr
Peso recipiente vacio muestra2 para limite plastico=5 , 41 gr
Peso recipiente con muestra 2 para limite plastico=8 , 46 gr
Peso recipiente con muestra 2 seca para limite plastico=8 gr

Cálculos para limite plástico

Primero hallamos el w sy w w de las 3 muestras

w s 1=7 , 5 gr−5 , 38 gr =2 ,12 gr

w w 1=7 , 94 gr−7 ,5 gr=0 , 44 gr
w s 2=8 gr−5 , 41 gr=2 , 59 gr
w w 2=8 , 46 gr−8 gr =0 , 46 gr

Hallamos los %w de las dos muestras

0 , 44
% w 1= ∗100=20 ,75 %
2 ,12

0 , 46
% w 2= ∗100=17 ,76 %
2, 59

w 1+ w2 20 ,75 % +17 , 76 %
LP= = =19,255 %
2 2

7. Análisis de resultados

Con respecto a la determinación del límite líquido, está claro que al hacer el
ensayo una sola vez con una humedad determinada en el suelo, es casi
imposible que la ranura del suelo ubicado en el aparato de Casagrande
se cierre exactamente a los 25 golpes, por lo que se opta por trabajar con

Carrera 28 No.5 – 267 Barrio Puerta Roja – Sincelejo – Colombia

Nit: 892.200.323-9
humedades que requieran más de 25 golpes y humedades que requieran menos
de 25 golpes, para así, trazar una gráfica de numero de golpes vs
humedad, y dejar encerrado valor de la humedad correspondiente a los 25 golpes
dentro de ella, con esta gráfica, o más exactamente con la ecuación de la línea
representada en la gráfica (línea ajustada), se encuentra la humedad
equivalente a 25 golpes. Como se esperaba la gráfica de numero de golpes vs
humedad, nos muestra que el número de golpes es inversamente
proporcional a la humedad del suelo, es decir, entre mayor sea la humedad
del suelo, menor será el número de golpes.

Cabe recalcar que la gráfica fue elaborada en escala logarítmica, y además

fue necesario ajustar los valores de la gráfica a una línea recta, para hacer un
mejor estudio, y hallar con mayor facilidad el valor correspondiente de la humedad
de ese suelo a los 25 golpes. Por otro lado, centrándonos en el límite de
plasticidad, fueron realizados dos ensayos, para después promediar los dos
resultados de humedad de ese suelo, y ese promedio fue tomado como el
límite plástico del suelo en cuestión. Es de gran importancia advertir que los
bastoncitos fueron amasados sobre una superficie de vidrio, para facilitar
el proceso y además evitando que se pierda humedad con el rose entre la
masa de suelo y la superficie en que son amasados (en este caso vidrio). Para
esto se tuvo lista un número determinado de capsulas anteriormente pesadas,
para tomar los pesos de cada serie de bastoncitos al instante y evitar
que se pierda humedad por estar expuestas a factores externos como el
viento, y la temperatura.

Refiriéndose al índice de plasticidad, como es sabido, este nos indica que

tanta agua se le debe agregar al suelo para cambiarlo de estado
semisólido a la condición de líquido, si este índice toma valores
significativamente pequeños, significa que se necesita poca agua para cambiar
de estado el suelo.

Carrera 28 No.5 – 267 Barrio Puerta Roja – Sincelejo – Colombia

Nit: 892.200.323-9
Se logró determinar los límites de consistencia de un suelo, los resultados fueron:
limite liquido (L.L.) = 34,8%, limite plástico (L.P.) = 19,255%, índice de plasticidad
(I.P.) = 15.455%. Con todos estos datos ya se podría realizar una clasificación del
suelo ya sea por la SUCS (Unified Soil Classification system) o por la
ASSHTO (American Association of State Highway and Transportation Officials).

8. Conclusiones

Sin duda alguna el estudio de los suelos es de suma importancia para un

ingeniero civil, pues está claro que es en este, en donde son transmitidas las
cargas de las estructuras diseñadas por los ingenieros civiles, en ese orden de
ideas, este ensayo es de mucha relevancia para saber a qué tipo de suelo nos
estamos enfrentando, pues con los límites de Atterberg, en compañía de
la granulometría, se puede hacer una clasificación más detallada y más precisa
sobre el suelo que se quiera estudia.

De esta práctica las conclusiones más relevantes son:

- El límite líquido como el límite plástico dependen del contenido de humedad

presentes en el suelo.
- A medida que aumenta el límite liquido de los suelos, aumenta su
plasticidad y compresibilidad.
- El índice de plasticidad indica una buena indicación de la compresibilidad,
mientras mayor sea el I.P. mayor será la compresibilidad del suelo, lo que
permitirá determinar una adecuada compactación.
- La determinación de límite líquido y el límite plástico deben realizarse
simultáneamente para que se puedan establecer correlaciones validas
entre los resultados obtenidos.
- Los límites de Atterberg proporcionan información de gran ayuda a la hora
de la clasificación del suelo
9. Cuestionario

Carrera 28 No.5 – 267 Barrio Puerta Roja – Sincelejo – Colombia

Nit: 892.200.323-9
1. ¿Por qué utilizamos los límites de Atterberg para caracterizar los suelos de
grano fino? ¿Por qué el resultado del análisis del hidrómetro es insuficiente
para este propósito?
Estos límites son importantes porque proporcionan información sobre la
plasticidad y la cohesión del suelo, lo que es fundamental para determinar
su comportamiento y sus propiedades, Por otro lado, el análisis del
hidrómetro, que se utiliza para determinar la distribución de tamaños de
partículas en un suelo, no proporciona información específica sobre la
plasticidad y la cohesión del suelo, que son propiedades clave para
caracterizar su comportamiento. Por lo tanto, mientras que el análisis del
hidrómetro es útil para otras aplicaciones, como la clasificación de suelos
según su textura, no es suficiente para caracterizar completamente los
suelos de grano fino en términos de sus propiedades de plasticidad y
cohesión.
2. ¿La resistencia al corte en suelos de grano fino aumenta o disminuye con el
contenido de agua?
La resistencia al corte es un término utilizado en la mecánica del suelo para
describir la magnitud del esfuerzo cortante que puede soportar un suelo. La
resistencia al corte del suelo es el resultado de la fricción y el
entrelazamiento de partículas, y posiblemente la cementación o la unión en
los contactos de las partículas. con base a lo anterior, se puede decir que a
medida que aumenta el volumen de agua, la resistencia al corte disminuye
3. Defina lo que es la actividad de las arcillas. ¿Para qué se usa este
concepto?
Es una medida de su capacidad para intercambiar iones con soluciones
acuosas. En términos simples, se refiere a la capacidad de las arcillas para
absorber agua y expandirse, así como para intercambiar iones con
sustancias disueltas en el agua. En la construcción de cimientos, carreteras
y otras estructuras, es crucial comprender la actividad de las arcillas
presentes en el suelo para prevenir problemas de estabilidad y cimentación.

Carrera 28 No.5 – 267 Barrio Puerta Roja – Sincelejo – Colombia

Nit: 892.200.323-9
 4. Es posible que una muestra de arcilla tenga un contenido de agua igual al
700%? ¿Puedes dar un ejemplo?
Un contenido de agua del 700% para una muestra de arcilla sería
extremadamente alto e improbable en condiciones normales. Esto
implicaría que la muestra contiene siete veces más agua que sólidos de
arcilla. En la práctica, la arcilla puede contener una cantidad significativa de
agua, pero generalmente se expresa en términos de porcentaje de
humedad en relación con el peso seco de la arcilla.
Para alcanzar un contenido de agua del 700%, necesitaríamos un
fenómeno muy inusual, como una saturación extrema o una composición
poco común. En la práctica, un contenido de agua tan alto sería atípico y
posiblemente indicaría un proceso experimental o una medición incorrecta.
5. ¿Por qué usamos mercurio en la prueba de límite de contracción? ¿Hay
otra técnica para determinar el límite de contracción? ¿Cuál?
En la prueba de límite de contracción usamos mercurio porque es un metal
líquido que no se mezcla ni reacciona con los suelos. Esto ayuda a medir
con precisión la contracción de suelos finos cuando se secan.
6. ¿Por qué cubrimos la capsula del ensayo del límite de contracción con
vaselina o grasa de silicona?
Se utiliza vaselina o grasa en el ensayo de límite de contracción para que el
suelo no se quede pegado a las paredes de la cápsula mientras se seca.
Así aseguramos que la contracción del suelo sea uniforme y se pueda
medir bien.
10. Bibliografía
- Bardet, Jean Pierre. Experimental Soil Mechanics
- Bowles, Joseph. Manual de laboratorios de mecánica de suelos
- Das, Braja M. Fundamentos de Ingeniería geotécnica
- Norma ASTM. (D 4318-95a)
- Norma AASHTO (T 89 y T 90)

Carrera 28 No.5 – 267 Barrio Puerta Roja – Sincelejo – Colombia

Nit: 892.200.323-9
