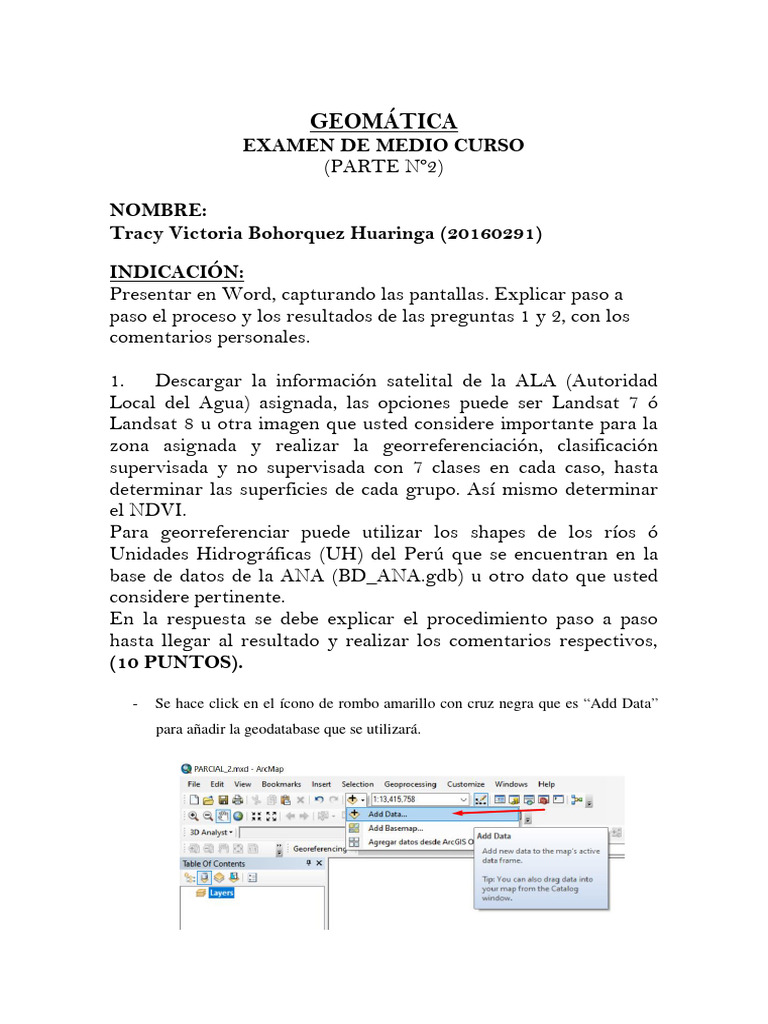

GEOMÁTICA
EXAMEN DE MEDIO CURSO
(PARTE Nº2)
NOMBRE:
Tracy Victoria Bohorquez Huaringa (20160291)
INDICACIÓN:
Presentar en Word, capturando las pantallas. Explicar paso a
paso el proceso y los resultados de las preguntas 1 y 2, con los
comentarios personales.
1. Descargar la información satelital de la ALA (Autoridad
Local del Agua) asignada, las opciones puede ser Landsat 7 ó
Landsat 8 u otra imagen que usted considere importante para la
zona asignada y realizar la georreferenciación, clasificación
supervisada y no supervisada con 7 clases en cada caso, hasta
determinar las superficies de cada grupo. Así mismo determinar
el NDVI.
Para georreferenciar puede utilizar los shapes de los ríos ó
Unidades Hidrográficas (UH) del Perú que se encuentran en la
base de datos de la ANA (BD_ANA.gdb) u otro dato que usted
considere pertinente.
En la respuesta se debe explicar el procedimiento paso a paso
hasta llegar al resultado y realizar los comentarios respectivos,
(10 PUNTOS).
- Se hace click en el ícono de rombo amarillo con cruz negra que es “Add Data”
para añadir la geodatabase que se utilizará.
- Se selecciona la geodata base “BD_ANA”, y se selecciona
“AmbitoAdministrativo”
- Se observa la Autoridad Autónoma del Agua, en este caso se debe elegir la que
corresponde a “Ilave”
- Para verificar la ubicación de Ilave, daremos doble click a “ALA” y
accederemos a Layer Properties << Symbology << Categories y en “Value
Field” se selecciona NOM_ALA
- Se da click en “Add Values”, se abrirá una ventana con todas las ALA, se busca
“Ilave” y se da clcik en “Ok”
- Se obtiene la ubicación de “Ilave” con la que se puede proceder a la descarga de
imagen satelital.
- Se va a ArcToolBox << Analysis Tools << Extract << Select
- Se introducen “ALA” en Input Features, se selecciona la carpeta de salida y la
expresión es “NOM_ALA = “Ilave” “ y se da click en “Ok”
- Observamos el shapefile de Ilave y, por simple inspección, se observa que se
ubica en UTM 19
- Se convierte el shapefile a KML seleccionando ArcTool Box << Convertion
Tools, << To KML << Layer To KML
- Se agrega el shapefile de Ilave, se selecciona la carpeta de salida y se da click en
“Ok”
- Se verifica el archivo KMZ que se acaba de crear (tanto en la carpeta donde está
el archivo como en Google Earth Pro)
- Se abre el navegador y se busca “USGS” y se da click en la opción de “Earth
Explorer”
- Se abrirá la siguiente ventana, en “Enter Search Criteria” y se agrega los puntos
alrededor de Ilave
- Debido a que la zona es muy grande, es necesario seleccionar 3 cuadriculas
- Se descarga haciendo click en el quinto icono de la cuadricula seleccionada
- Se selecciona la última opción para la descarga de las imágenes satelitales
COMBINACION DE BANDAS
- Se dará click a “Add Data”
-
- Se seleccionaran de la banda 1 a la banda 8 de la cuadricula.y se dará click en
“Add”
- Una vez importadas las bandas de la primera cuadricula, se procede a seguir la
ruta ArcTool Box << Data Managemente Tools << Raster << Raster Processing
<< Composite Bands
- Se agregan las 8 bandas en orden ascendente
- Se obtiene la combinación de las 8 bandas
- Se repite el proceso con las otras dos cuadriculas y se obtiene los siguientes
raster
- Como se observa en la imagen anterior, hay espacios de color negro alrededor de
la cuadricula, estos espacios se deben a la ausencia de datos por lo que es
necesario eliminarlos para que no interfieran al momento de combinar estas tres
cuadriculas
- Se sigue la ruta Data Management << Raster << Raster Dataset << Copy Raster
- Se abrirá la ventana donde se seleccionará cada raster combinado
- Se obtiene el siguiente raster
- Se repite este paso con las otras dos cuadriculas y se obtiene lo siguiente
CREAR MOSAICO
- Se sigue la ruta Data Management << Raster << Raster Dataset << Mosaic To
New Raster
- Se llenan los campos de la siguiente manera
- Se obtiene el siguiente mosaico
GEORREFERENCIACION
- Se agrega “Unidades Hidrográficas” de la geodata base “BD_ANA.gdb”
- Para georreferenciar Ilave, nos guiaremos del Lago Titicaca ya que se encuentra
en la parte superior derecha de la zona en cuestión por lo que debemos tener un
shape georreferenciado y el ráster que se desea georreferenciar ( en este caso,
que ya tenemos con coordenadas pero que podemos hacer más detallado). Para
ello descargamos un shape del lago Titicaca de la página
[Link]
[Link]
- Una vez descargado, con la herramienta “Add Data” se procede a agregarlo a la
interfaz de ArcMap
- Se hace click derecho en la parte superior de la ventana de ArcMap y se activa la
opción de “Georreferencing”
- Después de la misma herramienta Georeferencing, se selecciona la opción #add
controls Points”. Con esta opción estableceremos puntos de control. Primero se
selecciona la imagen que se desea georreferenciar y luego se selecciona el shape,
ambos puntos deben ser homólogos
- Si se hace zoom a la capa del raster, se nota que hay pequeños desfases asi que
aplicaremos la georreferenciación, pero solo para hacer más preciso el trabajo
- Este proceso se repite para diferentes puntos Se recomienda que la cantidad
mínima de puntos homólogos es cuatro.
- Para finalizar el proceso se selecciona la opción “Rectify” y aparece un cuadro
para seleccionar el nombre y la carpeta donde se guardará la imagen
georreferenciada
RECORTAR RASTER
- Se agrega el shapefile de Ilave
- Se sigue la ruta Data Management << Raster << Raster processing<< Clip
Raster
- Se obtiene el raster con la forma de Ilave
CLASIFICACIÓN SUPERVISADA
- Se da doble click al mosaico de raster y se va a la opción de “Symbology”, se
pone el RGB en 432 con el fin de que se visualice en color natural.
- Con la misma imagen georreferenciada procedemos a realizar la clasificación
supervisada. Para este proceso es necesario conocer el lugar, es decir realizar
una visita de campo, es por ello que para este caso se otorgara los nombres a las
clasificaciones por criterio visual. Usamos la herramienta “Classification” y
usamos la opción “Draw Polygon”
- Con esa opción creamos un grupo de polígonos (muestras) para generar una
clasificación por cada muestreo que se realice. Para cada tipo de terreno se
recomienda realizar 3 polígonos como mínimo.
- Se hace click en “Training Sample Manager” para observar los polígonos que se
crearon
- Como los polígonos pertenecen a una misma clase, se dará click en “Merge
training samples” para unirlos.
- Se dividen en 7 clases, obteniéndose la siguiente tabla
- Después de realizar las 7 clasificaciones se procede a guardar las muestras de
cada clasificación con la opción “Create A Signature File”. En donde se
selecciona el nombre y la carpeta del archivo
- Se elige la ubicación de salida del archivo y se da click en “Guardar”
- Para obtener el raster clasificado, se selecciona el comando “Maximun
Likelihood Classification”
- Se llenan los campos de la siguiente manera, con el archivo gdg, la carpeta de
destino, y el ráster
- Se obtiene la clasificación clasificada
- Para convertir el raster clasificado a shapefile, se sigue la ruta ArcTool Box <<
Convertion Tools << From Raster << To Polygon
- Se abre la ventana de “Raster To Polygon” y se llenan los campos de la siguiente
manera.
- Una vez generado el vector del raster, abrimos la tabla de atributos y vemos que
hay muchos gridcodes por lo que hay que disolver
- En la parte superior de ArMap daremos click a “Geoprocessing”, luego
seleccionaremos “Dissolve”
- Se llenan los campos de la siguiente manera
- Una vez disuelto, observaremos que en la tabla de atributos estarán las 7 clases
- Se procede a agregar campos (con el comando “Add Field”) para calcular el área
de las clases
- Haciendo click derecho en el campo recién creado (“SUPERf”)
- Se edita la simbología del vector para una mejor visualización del vector raster
- El raster queda de la siguiente manera
CLASIFICACIÓN NO SUPERVISADA
- Se añade la imagen satelital con “Add Data”
- Se sigue la ruta ArcTool Box << Spatial Analyis Tools << Multivariate <<
Isocluster (para formar grupos iguales en base a los pixeles, es decir, la firma
espectral) y se llena los campos de la siguiente manera
- Para visualizar el archivo recién creado se sigue la ruta ArcTool Box << Spatial
Analyis Tools << Multivariate << Maximun Likelihood Classification
- Se llenan los campos y se da click en “Ok”
CÁLCULO DEL NDVI
- Se obtiene la clasificación no supervisada
- Para convertir el raster clasificado a shapefile, se sigue la ruta ArcTool Box <<
Convertion Tools << From Raster << To Polygon
- Se abre la ventana de “Raster To Polygon” y se llenan los campos de la siguiente
manera.
- Una vez generado el vector del raster, abrimos la tabla de atributos y vemos que
hay muchos gridcodes por lo que hay que disolver
- En la parte superior de ArMap daremos click a “Geoprocessing”, luego
seleccionaremos “Dissolve”
- Se llenan los campos de la siguiente manera
- Una vez disuelto, observaremos que en la tabla de atributos estarán las 7 clases
- Se procede a agregar campos (con el comando “Add Field”) para calcular el área
de las clases
- Haciendo click derecho en el campo recién creado (“SUPERf”)
- Se edita la simbología del vector para una mejor visualización del vector raster
- El área de cada clasificación queda de la siguiente manera
CALCULO DEL NDVI
- Para LANDSAT 8, las bandas necesarias son las bandas 4 (Rojo) y 5 (Infrarrojo
cercano)
- Se seguirá la ruta Windows << Image Analysis y se da click en el mosaico del
cual se calculará el NDVI
- En la casilla de opciones, elegiremos que bandas serán rojo e infrarrojo cercano
- Se da click a “Ok”
- Se da click al ícono de la hoja verde que sirve para calcular el NDVI
- El NDVI resultaría
2. Descargar los DEM (Modelo de Elevación Digital) de los
Fuentes de internet: ASTER, ALOS PALSAR, STRM, para la
ALA asignada.
Realizar la determinación del CURVAS DE NIVEL, TIN,
HILLSHADE, CURVA HIPSOMÉTRICA y comparar los
resultados obtenidos de la 3 fuente del DEM. En la respuesta se
debe explicar el procedimiento paso a paso hasta llegar a los
resultados y realizar los comentarios respectivos, (10
PUNTOS).
DESCARGA
FUENTE: SRTM
- Se abre el navegador y se busca “usgs”, se da click a la opción de “Earth
Explorer”
- En la ventana de “Enter Search Criteria” seleccionaremos KML/Shapefile
Upload y agregaremos
- Se selecciona el polígono de 4 puntos (que rodea Ilave) creado anteriormente
- Se mostrará el polígono
- Se configurará para que la nubosidad este en menos de 10%
- Se despliega el título de SRTM, se marcan todas las casillas y se da click en
“Results”
- Se seleccionan los DEMS necesarios, en este caso son necesarios 6 DEMS, para
que cubran Ilave
- Para descargar los DEMS, se da click al quinto ícono en la parte izquierda de la
interfaz
- Se selecciona el ultimo archivo (que está en formato GEO tiff)
- Se repite el proceso para los 6 DEMs
CREAR MOSAICO
- Se abre ArcMap y se agregan los DEMs
- Se sigue la ruta Windows << Image Analysis
- Se selecciona los DEMs y se da click en el ícono de “Mosaic”
- El mosaico creado se verá de la siguiente manera
- Se guarda el mosaico dando click derecho y seleccionando Data << Export Data
- Se llenan los campos de la siguiente manera y se da click en “Save”
- Se obtiene el DEM
- Se recortará el DEM con la forma de Ilave siguiendo la ruta ArcTool Box <<
Raster << Raster Processing << Clip
- Se obtiene el DEM con la forma de Ilave
- Se sigue la ruta Spatial Analyst Tools << Surface << Contour
- Se completan los campos de la siguiente manera
- Se obtienen las curvas de nivel cada 100m
- Se sigue la ruta ArcTool Box << Spatial Analyst Tools << Surface << Hillshade
- Se llenan los campos de la siguiente manera
- Se obtiene el Hillshade
FUENTE: ASTER
- Se abre el navegador y se busca “nasa earth data search”, se da click a la opción
de “Earthdata Search - NASA”
- Una vez que se abra la interfaz, se seleccionara el ícono del rectángulo y se dará
click a la opción de “File”, de esta manera agregaremos el archivo creado
anteriormente
- Se abrirá la siguiente ventana donde se debe dar click a “Browse Files”
- Se selecciona el polígono y se da click en “Aceptar”
- Se verifica que haya sido añadido correctamente
- En la parte izquierda de la interfaz, se despliega “Instruments”
- Se marca la casilla “ASTER”
- Una vez seleccionado “ASTER” veremos los distintos DEMs que ofrece la
página
- Se elige “ASTER Global Digital Elevation Model V003”
- Le damos click al ícono de “+” para agregarlo al proyecto
- Se da click en “My Project” que se encuentra en la parte superior derecha de la
interfaz
- Se abrirá la ventana del proyecto el cual llamamos “ASTER” y se da clcik en
“Download Data”
- Se descargan los links que están de color azul en la parte inferior
- Se verifica que se descarguen todos los DEMs (9 granules) y por cada “granule”
son dos archivos (“dem” y “num”), por lo que hay 18 archivos en total. Los
archivos que se usarán en ArcMap serán los “dem”
CREAR MOSAICO
- Se abre ArcMap y se agregan los DEMs
- Se sigue la ruta Windows << Image Analysis
- Se selecciona los DEMs y se da click en el ícono de “Mosaic”
- El mosaico creado se verá de la siguiente manera
- Se guarda el mosaico dando click derecho y seleccionando Data << Export Data
- Se llenan los campos de la siguiente manera y se da click en “Save”
- Se obtiene el DEM
- Se recortará el DEM con la forma de Ilave siguiendo la ruta ArcTool Box <<
Raster << Raster Processing << Clip
- Se obtiene el DEM con la forma de Ilave
- Se sigue la ruta Spatial Analyst Tools << Surface << Contour
- Se completan los campos de la siguiente manera
- Se obtienen las curvas de nivel cada 100m
- Se sigue la ruta ArcTool Box << Spatial Analyst Tools << Surface << Hillshade
- Se llenan los campos de la siguiente manera
- Se obtiene el Hillshade
FUENTE: ALOS PALSAR
- Se abre el navegador y se busca “alos palsar vertex search”, se da click a la
opción de “ASF Data Search”
- Se abre la interfaz donde cambiaremos el Dataset de “SENTINEL” (que aparece
por defecto) a “ALOS PALSAR”
- Para agregar la zona de estudio, seleccionamos Area of Interest -WKT <<
Import Area of Interest, y agregamos el archivo en formato kml
- Una vez escogido el archivo, se da click a “Import”
- Se eligen los filtros, priorizando que sean de alta resolución
- Se ve que las cuadrillas son de mucha mayor resolución que las de ASTER y
las de SRTM
