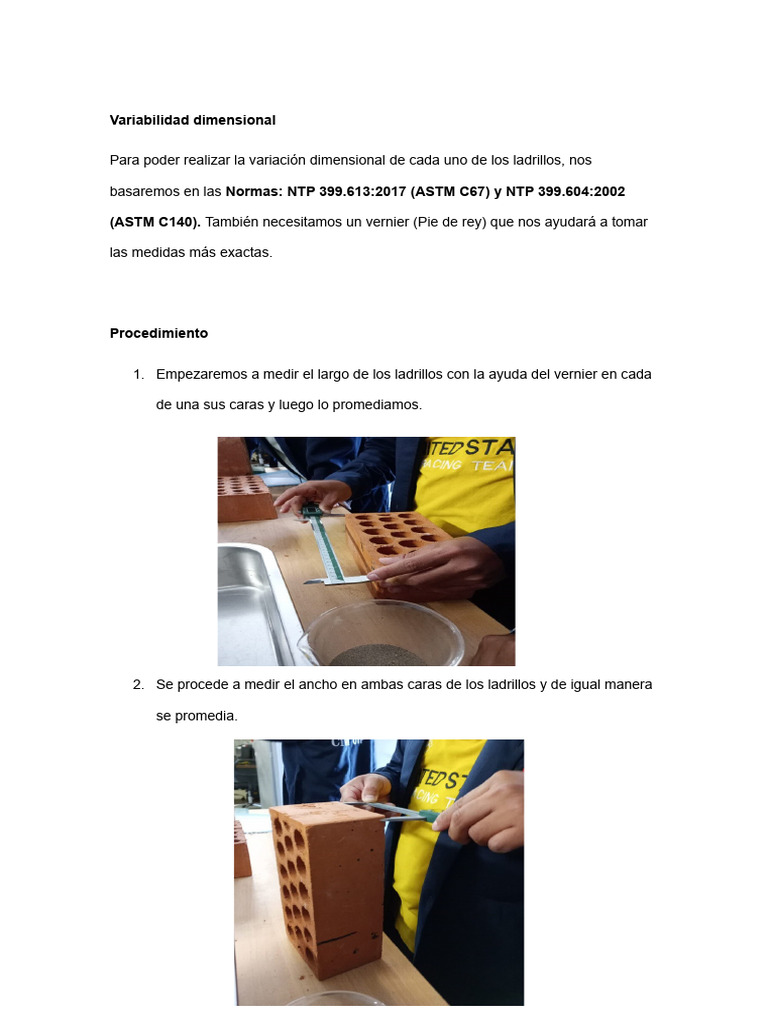

Variabilidad dimensional

Para poder realizar la variación dimensional de cada uno de los ladrillos, nos

basaremos en las Normas: NTP 399.613:2017 (ASTM C67) y NTP 399.604:2002

(ASTM C140). También necesitamos un vernier (Pie de rey) que nos ayudará a tomar

las medidas más exactas.

Procedimiento

1. Empezaremos a medir el largo de los ladrillos con la ayuda del vernier en cada

de una sus caras y luego lo promediamos.

2. Se procede a medir el ancho en ambas caras de los ladrillos y de igual manera

se promedia.
 3. Procedemos a medir la altura de los ladrillos de la misma forma como los

venimos haciendo y sacamos el promedio.

Variabilidad dimensional

Espécimen Longitud (mm) Ancho (mm) Altura (mm)

N L1 L2 L3 L4 Lprom b1 b2 b3 b4 bprom h1 h2 h3 h4 Hprom
1 231.31 231.61 231.00 231.10 231.26 117.74 116.43 117.28 116.53 117.00 92.05 91.16 92.44 92.52 92.04
2 229.93 229.15 229.21 229.32 229.40 118.61 118.69 118.36 118.68 118.59 91.64 92.53 92.14 92.10 92.10
3 226.76 229.05 228.88 226.69 227.85 122.36 122.53 121.87 122.37 122.28 90.16 92.60 91.47 91.74 91.49
4 228.29 230.56 230.79 228.49 229.53 121.71 121.58 121.51 121.40 121.55 91.73 91.07 91.28 90.92 91.25
5 241.21 241.69 240.49 241.12 241.13 120.38 120.79 120.63 120.72 120.63 90.93 91.27 90.04 91.20 90.86
6 226.48 227.74 227.52 226.73 227.12 122.74 122.86 123.29 123.37 123.07 89.92 90.46 90.55 90.24 90.29
7 228.15 227.40 227.99 227.00 227.64 122.86 122.59 123.01 122.93 122.85 90.71 91.51 90.67 91.17 91.02
8 231.61 232.34 231.67 232.04 231.92 117.82 117.04 117.78 117.59 117.56 93.07 91.01 91.35 91.27 91.68
9 232.04 231.01 232.51 230.92 231.62 118.34 118.58 118.11 118.08 118.28 88.75 89.29 88.69 89.32 89.01
10 237.36 236.35 235.67 237.00 236.60 121.30 121.20 120.75 120.60 120.96 90.63 88.60 88.21 90.50 89.49
MP 231.40 MP 120.28 MP 90.92
ME 230 ME 125 ME 90
V(largo) -0.61 V(ancho) 3.78 V(altura) -1.03
Succión

Nos guiaremos con las Normas: ASTM C67 y NTP 399.613

Procedimientos

1. Tomar las dimensiones del ladrillo (largo y ancho) de la cara de apoyo.

2. Pesaremos el espécimen con una aproximación de 0.5 g

3. Verificamos que el fondo de la bandeja este nivelado

4. Añadimos agua en la bandeja hasta llegar a un nivel de 3mm±0.25 mm

5. Colocaremos el espécimen y contabilizaremos un periodo de 1min±1 seg,

manteniendo el nivel de agua constante (añadiendo agua de ser necesario)

6. Retirar el espécimen cumplido el tiempo y secar superficialmente con un paño

húmedo dentro de los 10 segundos siguientes

7. Pesar el espécimen retirado con aproximación de 0.5 g. y Calcular la rapidez

inicial de absorción (succión) utilizando la siguiente expresión:

( Pm−P s ) × 200
succión=
A

Pm: Peso final – Después del Ensayo. (gr)

Ps: Peso inicial – Antes del ensayo (gr)
A: Área de contacto con el agua. (cm2)

Succión

Pm Ps ancho largo Área Succión

L4 3010,5 2651 12,1 22,9 277,09 11,69
L6 2749,9 2723,3 12,3 22,7 279,21 19,05
L7 2766,4 2742,4 12,2 22,7 276,94 17,33
L8 3010,5 2958,9 11,7 23,1 270,27 38,18
L9 2883,4 2855,8 11,8 23,1 272,58 20,25
Promedio 21.3
