FÍSICA PARA ARQUITECTURA

CURSO
SESIÓN #:
SESIÓN 10:Tema
REACCIONES INTERNAS EN VIGAS

Departamento de Ciencias
Departamento de Ciencias

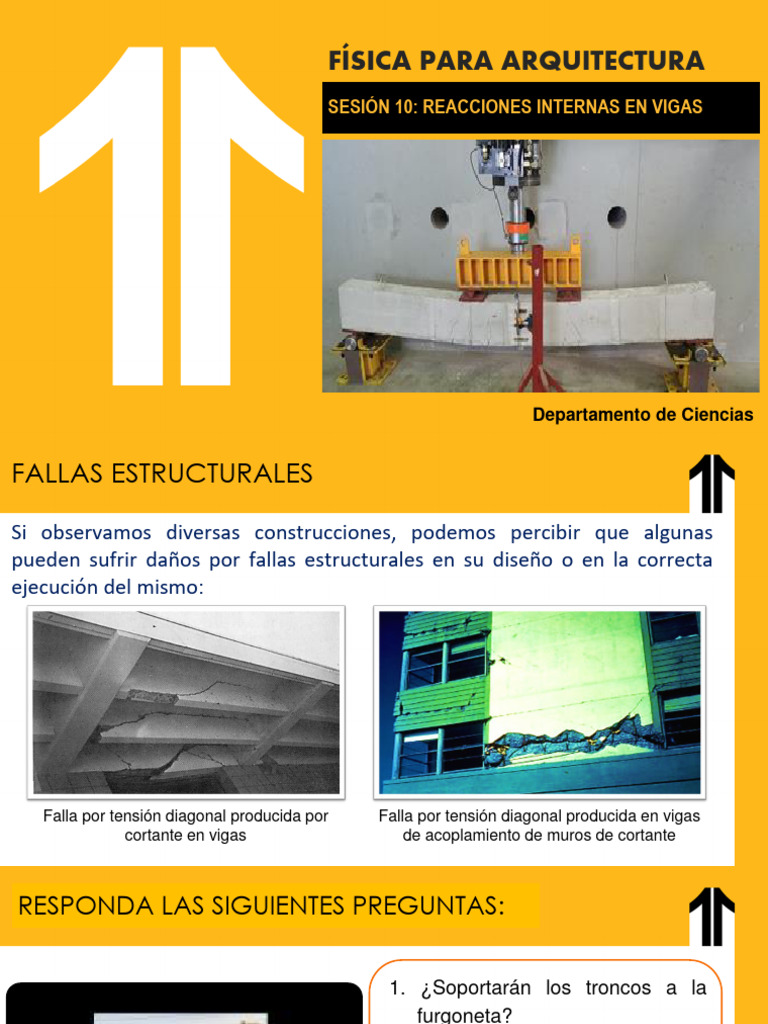

FALLAS ESTRUCTURALES

Si observamos diversas construcciones, podemos percibir que algunas

pueden sufrir daños por fallas estructurales en su diseño o en la correcta
ejecución del mismo:

Falla por tensión diagonal producida por Falla por tensión diagonal producida en vigas
cortante en vigas de acoplamiento de muros de cortante
RESPONDA LAS SIGUIENTES PREGUNTAS:

1. ¿Soportarán los troncos a la

furgoneta?

2. ¿Qué tipos de fuerzas internas

actúan sobre los troncos?

3. ¿Qué tipo de deformación pueden

sufrir los troncos?

4. ¿Se puede predecir el posible

punto de fractura?
LOGRO DE SESIÓN

Al finalizar la sesión, el estudiante

analiza el esfuerzo cortante y
momento flector de cargas
internas y externas en vigas, a
través de sus Diagramas
representativos, demostrando
dominio y claridad en la
exposición de sus ideas.
AGENDA DE LA SESIÓN
SABERES PREVIOS CONTENIDO DE LA SESIÓN
⮊ Gráfica de funciones 1. Flexión en vigas
⮊ Primera y segunda 2. Diagrama de fuerza
condición de equilibrio cortante
⮊ Fuerza equivalente a un 3. Diagrama de momento
conjunto de fuerzas flector
distribuidas 4. Análisis para realizar los
diagramas de fuerza
cortante y momento
flector en una viga
1. FLEXIÓN EN VIGAS
Una viga es un elemento
estructural, caracterizado porque
una de sus dimensiones es mucho
mayor que las restantes.
Generalmente poseen una
sección regular y un plano
vertical de simetría en el que se
considera que actúan cargas y
Sección recta reacciones.

La flexión se produce cuando el eje a lo largo de la viga (eje axial),

originalmente recto, se curva.

1 2 3 4
REACCIONES INTERNAS EN VIGAS
𝑎 𝑃1 𝑃2
Supongamos que en la viga 𝐴𝑦
mostrada se aplican las fuerzas 𝑃1 y
𝑃2 . ¿Qué fuerzas y momentos actúan 𝐴 𝐴𝑥 𝐵
sobre el punto 𝐵? 𝑀𝐴
𝑎
Observaremos las siguientes reacciones internas en el punto B:
Fuerza normal: o axial, es perpendicular a la sección recta de
𝑁𝐵 𝑀𝐵 la viga (tensa o comprime)
Momento flexionante: o flector, tiende a desplazar el eje axial
centroidal, curvándolo
𝑉𝐵
Fuerza cortante: es paralela a la sección recta y tiende a
𝑀𝐵 𝑉𝐵 desplazarla respecto a otra
𝑁𝐵

1 2 3 4
 2. DIAGRAMA DE FUERZA CORTANTE
Suma algebraica de todas las fuerzas externas
FUERZA CORTANTE (V) perpendiculares al eje de la viga, que actúan
hacia un lado de la sección considerada.
Cortante
positiva La fuerza cortante es positiva, cuando la parte
situada a la izquierda de la sección tiende a subir
respecto a la parte derecha y negativa si tiende a
Cortante bajar.
negativa
Es la representación
DIAGRAMA DE gráfica de los valores
FUERZA CORTANTE de la fuerza cortante
(DFC) (V) a lo largo de la viga.

1 2 3 4 El cortante es máximo en los apoyos

3. DIAGRAMA DE MOMENTO FLECTOR
Suma algebraica de los momentos de todas
MOMENTO FLECTOR (M) las fuerzas externas, que actúan hacia un lado
de la sección considerada.

El momento flector es positivo, cuando tiende

Momento flector positivo a doblar el segmento sobre el que actúa de
forma cóncava hacia arriba, y negativo si
tiende a doblarlo cóncava hacia abajo.

Momento flector negativo Es la representación

gráfica de los valores
DIAGRAMA DE MOMENTO
del momento flector (M)
FLECTOR (DMF) a lo largo de la viga.
1 2 3 4 El momento es máximo donde el cortante vale cero
4. ANÁLISIS PARA REALIZAR LOS DIAGRAMAS DE FUERZA
CORTANTE Y MOMENTO FLECTOR EN UNA VIGA
➢ Paso 1:
Se realiza un Diagrama de cuerpo Libre
(DCL) de la viga y se procede a hallar las
reacciones en los apoyos.

➢ Paso 2:
La viga se divide en dos partes para estudiar
lo que ocurre en el corte.

➢ Paso 3:
Se realiza un cambio de perspectiva para
favorecer la visión de las acciones internas
que equilibran el cuerpo con las fuerzas
externas aplicadas; así visualizamos las
acciones V y M.
1 2 3 4
 𝑉 𝑉
CONVENCIÓN
DE SENTIDOS Diagrama de fuerza Diagrama de momento
cortante (DFC) flector (DMF)
𝑀 𝑀
➢ Paso 4:
Utilizando las condiciones de
equilibrio σ 𝐹 = 0 y σ 𝑀𝑜 = 0 , se
obtienen las ecuaciones de V y M
que producen la flexión en la
viga. Estas ecuaciones permiten
realizar las gráficas de DFC y DMF.
Estos diagramas permiten conocer (analítica y visualmente) las cortantes y momentos
en cualquier posición de la viga; así como, los valores máximos a considerar para
efectos de diseños estructurales. Esta información se utiliza para:
1. Determinar la capacidad de soporte de cargas para las cuales fue
diseñada la viga.
2. Determinar las dimensiones más adecuadas para resistir las cargas (comparar los
esfuerzos que soporta el material contra los esfuerzos actuantes o los previstos.).
1 2 3 4
 EJEMPLO 1
Dibuje los diagramas de fuerza cortante y momento flector
para la viga y las condiciones de carga que se muestran
en la figura.
SOLUCIÓN
1º Realizamos un DCL de la
෍ 𝐹𝑥 = 0
viga y hallamos las 𝑅𝐵𝑦 + 14 − 60 = 0
reacciones en los apoyos: 𝑅𝐵𝑥 = 0 𝑅𝐵𝑦 = 46 𝑘𝑁
2º Realizamos cortes en la
෍ 𝑀𝐵 = 0 viga, y analizamos V y M,
20 2,5 − 40 3 + 𝑅𝐷 (5) = 0 recordando la convención
𝑅𝐵𝑥 𝑅𝐷 = 14 k𝑁 de sentidos, según la parte
seccionada a estudiar:
𝑅𝐷 𝑉 𝑉
𝑅𝐵𝑦 ෍ 𝐹𝑦 = 0

1 2 3 4 𝑅𝐵𝑦 + 𝑅𝐷 − 20 − 40 = 0
𝑀 𝑀
Tramo AB: 0 ≤ 𝑥 ≤ 2,5 Tramo BC: 2,5 ≤ 𝑥 ≤ 5,5

𝑉 𝑉

𝑥1 46 𝑘𝑁
𝑀46 𝑘𝑁 𝑀
14 𝑘𝑁
𝑥2
෍ 𝐹𝑦 = 0 ෍ 𝐹𝑦 = 0
−𝑉 − 20 = 0 −𝑉 − 20 + 46 = 0
𝑉 = −20 𝑘𝑁 𝑉 = 26 𝑘𝑁

෍ 𝑀1 = 0 ෍ 𝑀2 = 0
20 𝑥 + 𝑀 = 0 20 𝑥 − 46 𝑥 − 2,5 + 𝑀 = 0
𝑀 = −20 𝑥 20 𝑥 − 46𝑥 + 115 + 𝑀 = 0
𝑀 = 26 𝑥 − 115
1 2 3 4
Tramo CD: 5,5 ≤ 𝑥 ≤ 7,5

3º Hacemos un resumen de las

𝑉 ecuaciones de V y M para
cada tramo:
46 𝑘𝑁
𝑥3 𝑀46 𝑘𝑁 Tramo Ecuaciones
𝑉 = −20
෍ 𝐹𝑦 = 0 0 ≤ 𝑥 ≤ 2,5
𝑀 = −20 𝑥
−𝑉 − 40 − 20 + 46 = 0
𝑉 = −14 𝑘𝑁 𝑉 = 26
2,5 ≤ 𝑥 ≤ 5,5
𝑀 = 26 𝑥 − 115
෍ 𝑀3 = 0
20 𝑥 − 46 𝑥 − 2,5 + 40 𝑥 − 5,5 + 𝑀 = 0 𝑉 = −14
20 𝑥 − 46𝑥 + 115 + 40𝑥 − 220 + 𝑀 = 0 5,5 ≤ 𝑥 ≤ 7,5
𝑀 = −14 𝑥 + 105
𝑀 = −14 𝑥 + 105
1 2 3 4
4º Hallamos los valores de V y M en los extremos de cada tramo:

Tramo Ecuaciones Valores extremos

0 ≤ 𝑥 ≤ 2,5 𝑥=0 𝑥 = 2,5
AB 𝑉 = −20 –20 –20
𝑀 = −20 𝑥 0 –50
2,5 ≤ 𝑥 ≤ 5,5 𝑥 = 2,5 𝑥 = 5,5
BC 𝑉 = 26 26 26
𝑀 = 26 𝑥 − 115 –50 28
5,5 ≤ 𝑥 ≤ 7,5 𝑥 = 5,5 𝑥 = 7,5
CD 𝑉 = −14 -14 -14
𝑀 = −14 𝑥 + 105 28 0
1 2 3 4
5º Realizamos los DFC y DMF de la viga:
DIAGRAMA DE FUERZA CORTANTE (DFC):

26

-14
DIAGRAMA DE MOMENTO FLECTOR (DMF): –20

28

–50
1 2 3 4
 EJEMPLO 2
Trace los diagramas de fuerza cortante y de
momento flexionante para la viga simplemente
apoyada.
SOLUCIÓN

1º Realizamos un DCL de la La fuerza equivalente a la

viga y hallamos las distribución de fuerzas será: ෍ 𝑀𝐴 = 0
reacciones en los apoyos:
𝐹 = 4(300) −300 − 𝐹 2 + 𝑅𝐵 (4) = 0
𝐹
𝐹 = 1200 N 𝑅𝐵 = 675 𝑁
Y se ubica a 2 m del punto A
෍ 𝐹𝑦 = 0
𝑅𝐴𝑥 2𝑚 2𝑚
෍ 𝐹𝑥 = 0 𝑅𝐴𝑦 + 𝑅𝐵 − 𝐹 = 0
𝑅𝐴𝑦 𝑅𝐵 𝑅𝐴𝑦 + 675 − 1200 = 0
𝑅𝐴𝑥 = 0
1 2 3 4 𝑅𝐴𝑦 = 525 𝑁
2º Realizamos cortes en la viga, y analizamos ෍ 𝐹𝑦 = 0
V y M, recordando la convención de
sentidos, según la parte seccionada a −𝑉 − 𝐹 ′ + 525 = 0
estudiar: 𝑉 𝑉 −𝑉 − 300 𝑥 + 525 = 0
𝑉 = −300𝑥 + 525
𝑀 𝑀
෍ 𝑀𝑐 = 0
Tramo AB: 0≤𝑥≤4 𝑥
−300 − 525𝑥 + 𝐹′ +𝑀 =0
𝐹′ 2 𝑥
−300 − 525𝑥 + 300 𝑥 +𝑀 =0
2
𝑉 2
𝑀 = −150𝑥 + 525𝑥 + 300
𝑥 𝑥
𝑀
2 2
525 𝑁 3º Hacemos un resumen de las
𝑥 675 𝑁
ecuaciones de V y M para cada tramo:
La fuerza equivalente a la distribución de
fuerzas será: Tramo Ecuaciones
𝐹′ = 300 𝑥
𝑋
𝑉 = −300𝑥 + 525
Y se ubica a m del punto A 0≤𝑥≤4
2 𝑀 = −150𝑥 2 + 525𝑥 + 300
1 2 3 4
4º Hallamos los valores de V y M en los extremos de cada tramo:
Se observa que la
Tramo Ecuaciones Valores extremos ecuación para el momento
flector (𝑀)es una función
0≤𝑥≤4 𝑥=0 𝑥=4 con concavidad hacia
abajo; por ende, es
AB 𝑉 = −300𝑥 + 525 525 – 675
necesario encontrar el valor
𝑀 = −150𝑥 2 + 525𝑥 + 300 300 0 máximo para realizar la
gráfica respectiva.

Como se indicó, el momento flector es máximo cuando la fuerza cortante

es nula, así:
Posición de Cortante nula: Momento flector máximo:
𝑉=0 𝑀 = −150 1,75 2 + 525(1,75) + 300
−300𝑥 + 525 = 0
𝑀 = 759,375 𝑁𝑚
𝑥 = 1,75 𝑚
1 2 3 4
5º Realizamos los DFC y DMF de la viga:

DIAGRAMA DE FUERZA CORTANTE (DFC): 525

0
1,75

– 675

759,375
DIAGRAMA DE MOMENTO FLECTOR (DMF):

300

0 1,75
1 2 3 4
METACOGNICIÓN

¿Para qué me sirve conocer los

DFC y DMF?

¿Qué nivel de exigencia requiere este

aprendizaje?

¿Cómo lo he aprendido?

¿Qué aprendí en esta sesión?

CONCLUSIONES
 El módulo de la fuerza cortante es la suma de todas
las fuerzas externas perpendiculares al eje de la viga
que actúan a un lado de la sección considerada.
 El módulo del momento flector es la suma de todos
los momentos de fuerza producido por todas las
fuerzas que actúan a un lado de la sección
considerada.
 Los diagramas de fuerza cortante y momento flector
permiten determinar la capacidad de soportar las
cargas para las cuales fue diseñada la viga y las
dimensiones más adecuadas para resistir la carga.
REFERENCIAS BIBLIOGRÁFICAS

 Wilson. Física. 6ª. Edición. Pág. 1-16

 Beer, Ferdinand P. Mecánica vectorial
para ingenieros: estática 2010
