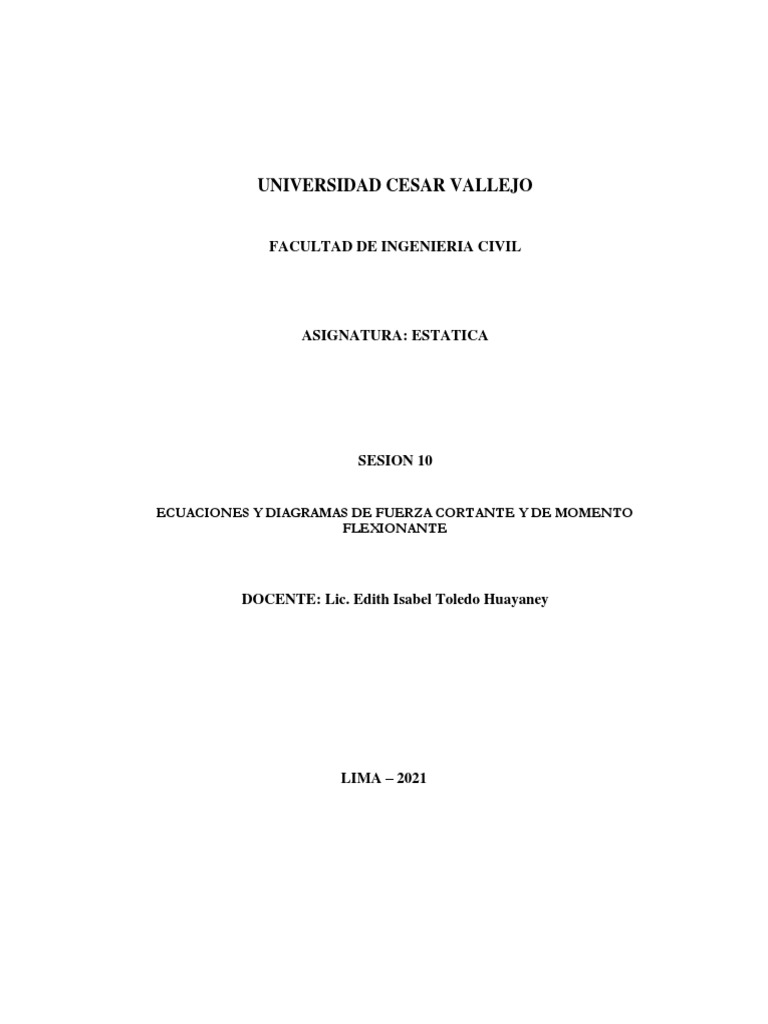

UNIVERSIDAD CESAR VALLEJO

FACULTAD DE INGENIERIA CIVIL

ASIGNATURA: ESTATICA

SESION 10

ECUACIONES Y DIAGRAMAS DE FUERZA CORTANTE Y DE MOMENTO

FLEXIONANTE

DOCENTE: Lic. Edith Isabel Toledo Huayaney

LIMA – 2021
 SESION 10

ECUACIONES Y DIAGRAMAS DE FUERZA CORTANTE Y DE MOMENTO

FLEXIONANTE

El diseño real de una viga requiere un conocimiento detallado de la variación de la

fuerza cortante interna V y del momento flexionante M que actúan en cada punto a
lo largo del eje de la viga.

Aquí obtendremos las ecuaciones tanto para la fuerza cortante como para el
momento flector en función de x. Usaremos nuevamente el método de secciones
pero el corte a la viga se hará a una distancia arbitraria x de un extremo para
después aplicar las ecuaciones de equilibrio al segmento de la viga que tiene la
longitud x.

En general, las funciones de fuerza cortante V(x) y de momento flector M(x) serán
discontinuas, o sus pendientes serán discontinuas en puntos donde una carga
distribuida cambia o donde se aplican fuerzas o momentos de par concentrados.
Debido a esto, dichas funciones deben determinarse para cada segmento de la viga
localizado entre dos discontinuidades de la carga. Por ejemplo, los segmentos que
tienen longitudes x1, x 2 y x3, tendrán que usarse para describir la variación de V y
M en toda la longitud de la viga.

Estas funciones y por consiguiente sus gráficos serán válidas sólo dentro de las
regiones desde x = 0 hasta x = a para x 1, desde x = a hasta b para x 2 y desde x =
b hasta x = L para x 3, como se muestra en las figuras (a), (b) y (c).

Si se grafican las funciones resultantes de x, las gráficas se denominan diagrama

de fuerza cortante y diagrama de momento flector.
PROCEDIMIENTO PARA LA OBTENCION DE LAS ECUACIONES DE LA FUERZA CORTANTE
Y DEL MOMENTO FLECTOR

P1) Reacciones en los soportes

Primero determinar la magnitud, dirección, sentido y punto de aplicación de

la resultante de las cargas distribuidas. Luego, hacer el DCL de todas las
fuerzas (cargas concentradas y cargas distribuidas) y los momentos de par
reactivos que actúan sobre la viga. Así mismo, descomponemos todas las
fuerzas inclinadas en componentes que actúan en forma perpendicular y
paralela al eje de la viga.

Finalmente, aplicar las condiciones de equilibrio para determinar las

reacciones en los apoyos.

P2) Funciones de fuerza cortante y de momento flector

 Dibujamos los ejes correspondiente al sistema de coordenadas

cartesianas cuyo origen fijamos en el extremo izquierdo de la viga y
que se extienden a regiones de la viga entre fuerzas y o momentos de
par concentrados, o donde la carga distribuida sea continua.

 Seccione la viga en cada distancia x y trace el diagrama de cuerpo

libre de uno de los segmentos. Asegúrese de que V y M se muestren
al actuar en sus sentidos positivos, de acuerdo con la convención de
signos dada en los párrafos anteriores.

 Aplacando las condiciones de equilibrio, se obtiene la fuerza cortante

V (x) y el momento flector M(x).

P3) Diagramas de fuerza cortante y del momento flector

 Graficar la fuerza cortante V(x) y el momento flector M(x). A dichos

gráficos se les llama diagrama de fuerza cortante (DFC) y diagrama
de momento flector (DMF) respectivamente.

 Si los valores calculados de las funciones que describen V(x) y M (x)

son positivos (*), se grafican sobre el eje x, en tanto que los valores
negativos se grafican debajo del eje x.

 (*): En la práctica y muchos autores por lo general, grafican los valores

negativos de M(X) sobre el eje x positivo y los valores de M(x)
negativos sobre el eje x positivo.

 Se recomienda graficar los diagramas de fuerza cortante y de

momento flector directamente debajo del diagrama de cuerpo libre
de la viga.
 PRACTICA DIRIGIDA

1. Trace los diagramas de fuerza cortante y de momento flexionante para la viga

(flecha) que se muestra en la figura . El soporte en A es una humacera de
empuje y el soporte en C es una chumacera lisa.

2. Trace los diagramas de fuerza cortante y de momento flexionante para la viga

de la figura

3. Determine la fuerza cortante y el momento flexionante como funciones de x,

después trace los diagramas de fuerza cortante y de momento flexionante.
4. Determine la fuerza cortante y el momento flexionante como funciones de x,
después trace los diagramas de fuerza cortante y de momento flexionante.
 RELACIONES ENTRE CARGA DISTRIBUIDA, FUERZA CORTANTE Y
MOMENTO FLEXIONANTE

Para asegurar que un elemento estructural no falle (se rompa o colapse) debido a
las fuerzas y los momentos que actúan sobre él, el ingeniero de diseño debe
conocer no sólo las cargas y reacciones externas, sino también las fuerzas y los
momentos que actúan dentro del elemento.

En la práctica, una viga está sometida a varias cargas concentradas, momentos de

par y cargas distribuidas: el método para construir diagramas de fuerza cortante y
de momento flector estudiado en la sección anterior resulta muy tedioso.

Existe otro método para graficar esos diagramas. Dicho método se basa en las
relaciones diferenciales entre la carga, la fuerza cortante y el momento flector;
también conocido como el método de áreas.

La fuerza cortante y el momento flector en una viga sometida a una carga distribuida
se rigen por ecuaciones diferenciales simples. En esta ecuación se deducirán esas
ecuaciones y se mostrará que son una manera interesante e instructiva de obtener
los diagramas de fuerza cortante y de momento flector.
Estas ecuaciones también son útiles para determinar deformaciones de las vigas.

Suponga que una parte de una viga está sometida a una carga distribuida w (figura
9.1a). En la figura 9.1b se obtiene un diagrama de cuerpo libre cortando la viga en
x y en 𝑥 + ∆𝑥. Los términos ∆𝑁, ∆𝑉 𝑦 ∆𝑀 son los cambios en la fuerza axial, en la
fuerza cortante y en el momento flector, respectivamente, de x a 𝑥 + ∆𝑥. La suma
de las fuerzas en la dirección x es

∑ 𝐹𝑥 = 𝑁 + ∆𝑁 − 𝑁 = 0

Al dividir esta ecuación entre ∆𝑥 y al tomar el limite cuando ∆𝑥 → 0, se obtiene

𝑑𝑁
=0
𝑑𝑥

CARGA DISTRIBUIDA

Considere la viga AD en la figura 9-2a, la cual está sometida a una carga arbitraria
w = w(x) y a una serie de fuerzas concentradas y momentos de par. En el siguiente
análisis, la carga distribuida se considerará positiva cuando la carga actúe hacia
arriba como se muestra.

Un diagrama de cuerpo libre para un pequeño segmento de la viga de longitud ∆𝑥

se elige en un punto x a lo largo de la viga que no esté sometida a una fuerza
concentrada o momento de par, figura 9-2b.

Por lo tanto, cualquier resultado que se obtenga no se aplica en puntos de carga

concentrada. Se supone que la fuerza cortante y el momento flexionante internos
mostrados en el diagrama de cuerpo libre actúan en sentido positivo de acuerdo con
la convención de signos establecida.

Observe que tanto la fuerza cortante como el momento flexionante que actúan sobre
la cara derecha deben ser incrementados en una cantidad pequeña, finita, para
mantener el segmento en equilibrio.

La carga distribuida ha sido reemplazada por una fuerza resultante ∆𝐹 = 𝑤(𝑥)∆𝑥

que actúa a una distancia fraccional 𝑘(∆𝑥) desde el extremo derecho, donde 0 <
1
𝑘 < 1 (por ejemplo, si w(x) es uniforme 𝑘 = 2.)

9.1 RELACION ENTRE LA CARGA DISTRIBUIDA Y LA FUERZA CORTANTE

Si se aplica la ecuación de equilibrio de fuerzas, tenemos

Al dividir entre ∆𝑥 y tomar ∆𝑥 → 0, obtenemos

Si volvemos a escribir la ecuación anterior en la forma 𝑑𝑉 = 𝑤(𝑥)𝑑𝑥 y realizamos

una integración entre dos puntos B y C sobre la viga, vemos que
9.2 RELACION ENTRE LA FUERZA CORTANTE Y EL MOMENTO
FLEXIONANTE

Si aplicamos la ecuación de equilibrio de momento con respecto al punto O en el

diagrama de cuerpo libre de la figura 9-2b, obtenemos

Al dividir ambos lados de esta ecuación entre ∆𝑥, y se toma ∆𝑥 → 0, resulta

En particular, observe que el momento flexionante máximo absoluto |M|máx ocurre

𝑑𝑀
en el punto donde la pendiente 𝑑𝑥 = 0, ya que es ahí donde la fuerza cortante es
igual a cero.
𝑑𝑀
Si la ecuación 𝑑𝑥 = 𝑉 se reescribe en la forma 𝑑𝑀 = ∫ 𝑉 𝑑𝑥 y se integra entre dos
puntos B y C sobre la viga, tenemos

Como se indicó antes, las ecuaciones anteriores no se aplican donde actúan una
fuerza o un momento de par concentrados. Esos dos casos especiales crean
discontinuidades en los diagramas de fuerza cortante y de momento flexionante y,
en consecuencia, cada uno debe tratarse por separado.

9.3 FUERZA

En la figura 9.3a se muestra un diagrama de cuerpo libre de un pequeño segmento

de la viga de la figura 9.2a, tomado debajo de una de las fuerzas. Aquí, el equilibrio
de fuerzas requiere
Puesto que el cambio en la fuerza cortante es positivo, el diagrama de fuerza
cortante “saltará” hacia arriba cuando F actúe hacia arriba sobre la viga. De la misma
forma, el salto en la fuerza cortante (∆𝑉) es hacia abajo cuando F actúa hacia abajo.

9.4 MOMENTO DE PAR

Si retiramos un segmento de la viga de la figura 9.2a que esté localizado en el

momento de par M0, resultará el diagrama de cuerpo libre de la figura 9.4b. En este
caso, sea ∆𝑥 → 0, el equilibrio de momento requiere

Así, el cambio en momento es positivo, o el diagrama de momento flexionante

“saltará” hacia arriba si M0 es en el sentido de las manecillas del reloj. De la misma
forma, el salto ¢M es hacia abajo cuando M0 es en sentido contrario al de las
manecillas del reloj.

Los siguientes ejemplos ilustran la aplicación de las ecuaciones anteriores para la

construcción de los diagramas de fuerza cortante y de momento flexionante.
PRACTICA DIRIGIDA
1. Trace los diagramas de fuerza cortante y de momento flexionante para la viga
en voladizo.

2. Trace los diagramas de fuerza cortante y de momento flexionante para la viga

con voladizo que se muestra en la figura

3. La viga que se muestra en la figura está sostenida por una chumacera de

empuje en A y una chumacera lisa en B. Trace los diagramas de fuerza
cortante y de momento flexionante.

4. La flecha está soportada por una chumacera de empuje en A y una chumacera

lisa en B. Trace los diagramas de fuerza cortante y de momento flexionante
para la flecha.
5. Trace los diagramas de fuerza cortante y de momento flexionante para la viga
con doble voladizo.

6. Trace los diagramas de fuerza cortante y de momento flexionante para la viga

con voladizo.

BIBLIOGRAFIA

1. Beer-Johnston, Mecánica Vectorial para Ingenieros – ESTATICA. Ed.

Mc Graw Hill.
2. Hibbeler R. C. INGENIERIA MECANICA – ESTATICA. Editorial Pearson,
1914
3. Riley s. INGENIERIA MECANICA – ESTATICA. Editorial Reverte S.A.
1995
