3.

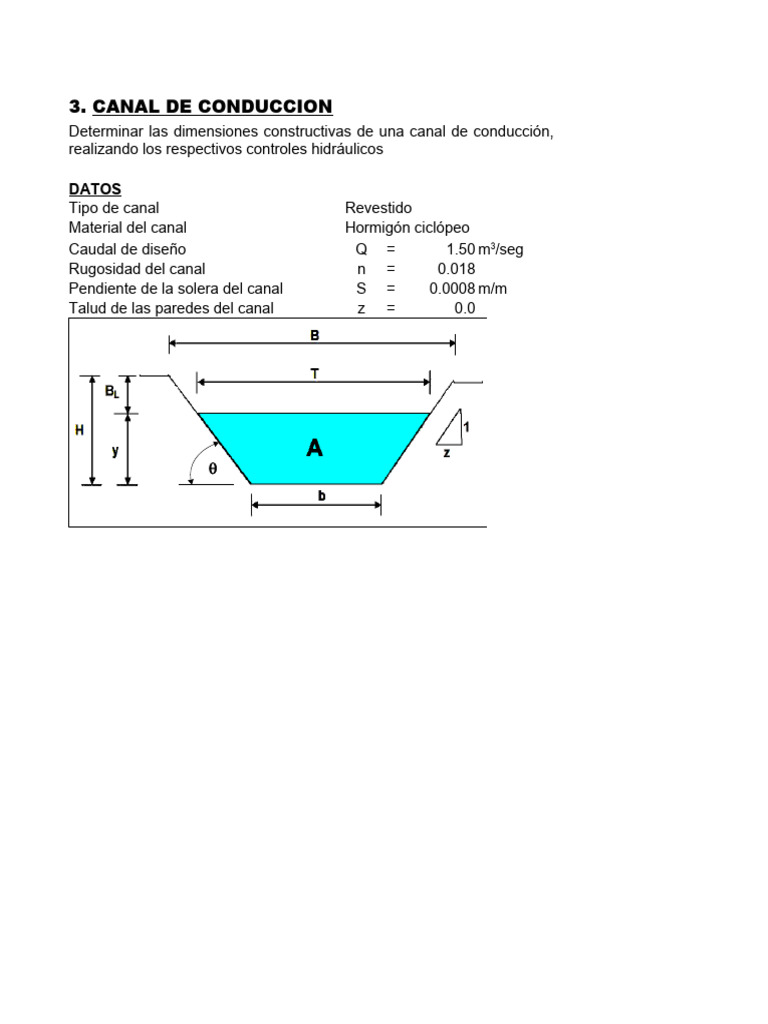

CANAL DE CONDUCCION
Determinar las dimensiones constructivas de una canal de conducción,
realizando los respectivos controles hidráulicos

DATOS
Tipo de canal Revestido
Material del canal Hormigón ciclópeo
Caudal de diseño Q = 1.50 m3/seg
Rugosidad del canal n = 0.018
Pendiente de la solera del canal S = 0.0008 m/m
Talud de las paredes del canal z = 0.0

q
DATOS

Tipo de canal Hormigón ciclópeo

Caudal de diseño Q = 1.50 m3/seg
Rugosidad del canal n = 0.018
Pendiente de la solera del canal S = 0.001 m/m
Talud de las paredes del canal z = 0

SOLUCIÓN
Contempla los siguientes aspectos:
- La determinación del tirante normal en el canal
- El cálculo de todas las variables hidráulicas del canal
- La verificación de los controles
- El cálculo del bordo libre
- Las dimensiones finales constructivas

a. El tirante normal
El tirante normal se obtiene resolviendo la ecuación combinada de la
continuidad y Manning
Qn
 A R 2/3
S
Se requiere en primera instancia el cálculo de la capacidad de
conducción (K)
Qn
K
S
Q = 1.50 m3/seg
n = 0.018
S = 0.001 m/m
K = 0.955
Luego:
A R2/3 = 0.955

Requerimos el área hidráulica (A) y el radio hidráulico (R)

- El área hidráulica

A  by  zy 2
- El radio hidráulico
by  zy 2
R
b  2y 1  z 2

Por tanto, la ecuación a resolver, será:

2/3
 b y  y2 z 
byy z 
2

 b  2 y 1 z2



Qn
S
ECUACION PRINCIPAL

 

Existen dos incógnitas (b, y), por lo que se requiere relacionar ambas
incógnitas entre ellas mediante la relación de sección óptima
La relación de optimización:
b
 2 1 z2  2 z
y
z = 0.00
b/y = 2.0
b = 2y
Resolviendo la ecuación principal, se tiene el tirante normal
y = 0.90 m 0.000 SOLVER

A partir del tirante normal, es posible ya obtener los demás elementos

de la sección hidráulica y realizar los controles del flujo

b. Las variables hidráulicas del canal

El ancho de la solera del canal

b/y = 2
y = 0.90 m
b = 1.80 m

El área de la sección transversal

A  b y  y2z
b = 1.80 m
y = 0.90 m
z = 0.0
A = 1.62 m2

La velocidad media del flujo

Q
v
A
Q = 1.50 m3/seg
A = 1.62 m2
v = 0.92 m/seg

El ancho del espejo de agua

T  b  2z y
b = 1.80 m
z = 0.0
y = 0.90 m
T = 1.80 m

c. La verificación de los controles del flujo

El número de Froude
v
F
gA
T
v = 0.92 m/seg
 A = 1.62 m2
T = 1.80 m
F = 0.31 < 1.00 OK!!

La velocidad crítica
Para este control se requiere resolver la ecuación para flujo crítico,
dada por:
Q2 Ac 3

g Tc

Se requiere el área crítica (A c) y el espejo de agua crítico (T c)

- El área crítica
2
Ac  b yc  yc z
- El espejo de agua crítico
Tc  b  2 z y c
Reemplazando estas dos ecuaciones y resolviendo la ecuación de
flujo crítico, se obtiene el tirante crítico
yc = 0.413 m 0.000 SOLVER

La velocidad crítica puede ahora ser calculada con la ecuación:

Q
vc 
Ac
El área crítica
2
Ac  b yc  yc z
b = 1.80 m
yc = 0.413 m
z = 0.0
Ac = 0.745 m2

Finalmente, la velocidad crítica, será:

Q = 1.50 m3/seg
Ac = 0.745 m2
vc = 2.01 m/seg

El control
v  0.70 v c
v = 0.924 m/seg
0.7vc = 1.410 m/seg
0.92 m/seg < 1.410 m/seg OK!!

d. El bordo libre
Tamaño de canal: Grande
BL = 0.225 m
- Dimensiones finales del diseño
b = 1.80 m
y = 0.90 m
T = 1.80 m

- Dimensiones finales constructivas

Se obtienen añadiendo a los anteriores valores, el bordo libre, el
espesor de los muros del canal y el espesor de la solera del canal

Para canal rectangular:

Espesor de muros em = 0.25 m
Espesor de solera es = 0.25 m

b = 1.80 m
B = b + 2*em
B = 2.30 m

y = 0.90 m
H = y + e s + BL
H = 1.40 m
DISEÑO HIDRAULICO DE CANALES
Proyecto: SISTEMA DE RIEGO SAN JUAN
Provincia: HERNANDO SILES
Municipio: MONTEAGUDO
Comunidad: SAN JUAN DEL PIRAY

INFORMACION DE PARTIDA

PROGRESIVAS (m) COTAS (msnm) TAMAÑO CAUDAL

TRAMO MATERIAL DEL RUGOSIDAD n Q
CANAL (m3/seg)
Inicial Final Inicial Final
1 0.00 1,000.00 1,000.80 1,000.00 Hormigón Grande 0.018 1.500
2

1 0.00 1,000.00 1,000.80 1,000.00 Hormigón Grande 0.018 1.500

2
 PLANILLA DE CALCULO HIDRAULICO
CALCULO DE VARIABLES HIDRÁULICO

RELACION DE TIRANTE BASE

TALUD SECCION LONGITUD DESNIVEL PENDIENTE
OPTIMIZACION NORMAL MENOR
Z OPTIMA L (m) h (m) S (m/m)
(b/y) y (m) b (m)

0 SI 1000.00 0.800 0.000800 2.0 0.901 1.802

0 SI 1000.00 0.80 0.0008 2 0

CALCULO HIDRAULICO
O DE VARIABLES HIDRÁULICOS C

BORDO BASE ESPEJO AREA NUMERO TIRANTE

SOLVER ALTURA VELOCIDAD
LIBRE MAYOR DE AGUA HIDRAULICA DE CRITICO yc
NORMAL H (m) v (m/seg)
BL (m) B (m) T (m) (m²) FROUDE F (m)

0.00000 0.225 1.126 1.802 1.802 1.624 0.924 0.311 0.413

 CONTROLES

AREA VELOCIDAD VELOCIDAD DIMENSIONES FINALES

SOLVER
CRITICA CRITICA vc DE CONTROL CONTROL
CRITICO
Ac (m²) (m/seg) 0.7vc (m/seg)
b (m) B (m) H (m)
0.00000 0.745 2.014 1.410 OK 1.81 2.31 1.38
