COMPUERTAS LÓGICAS
TECNOLOGÍA DEL CONTROL
ALAN PALACIOS | 7MO 4TA ELECTROMECÁNICA

1. Graficar el símbolo de cada una de las compuertas.

2. Escribir la operación lógica que realiza cada una de las compuertas lógicas.
3. Graficar el circuito de lógica cableada equivalente.
4. Escribir tabla de la verdad correspondiente a cada compuerta.

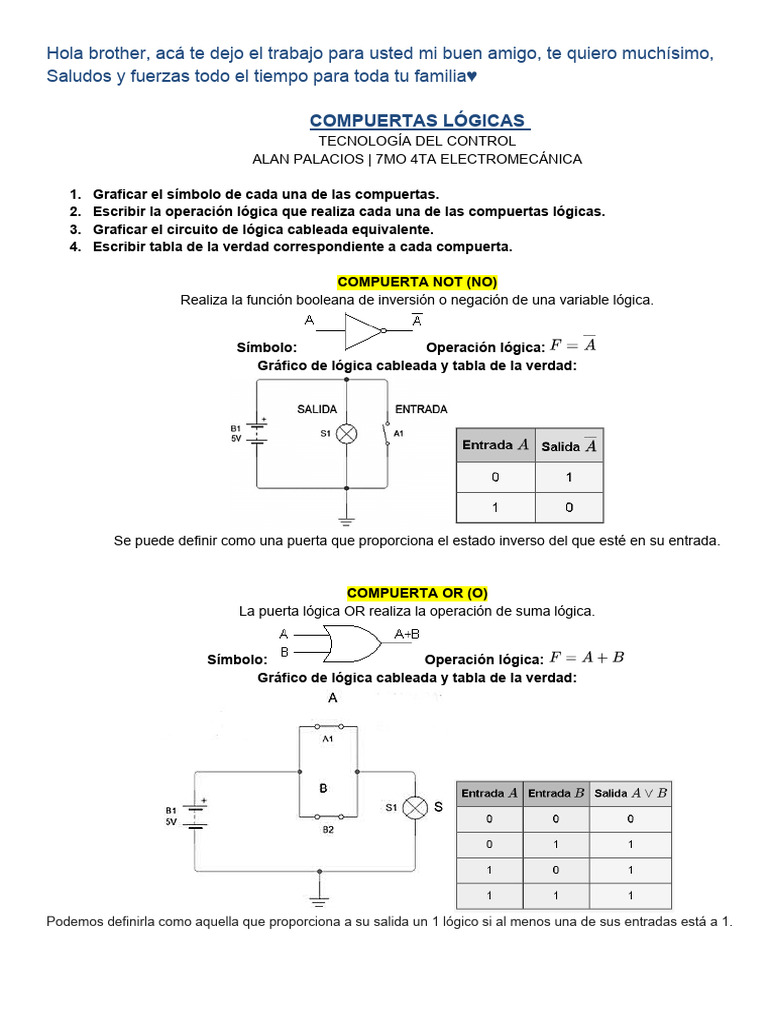

COMPUERTA NOT (NO)

Realiza la función booleana de inversión o negación de una variable lógica.

Símbolo: Operación lógica:

Gráfico de lógica cableada y tabla de la verdad:

Se puede definir como una puerta que proporciona el estado inverso del que esté en su entrada.

COMPUERTA OR (O)
La puerta lógica OR realiza la operación de suma lógica.

Símbolo: Operación lógica:

Gráfico de lógica cableada y tabla de la verdad:

Podemos definirla como aquella que proporciona a su salida un 1 lógico si al menos una de sus entradas está a 1.
 COMPUERTA NOR (NO-O)
La puerta lógica NOR realiza la operación de suma lógica negada.

Símbolo: Operación lógica:

Gráfico de lógica cableada y tabla de la verdad:

Podemos definirla como aquella que proporciona a su salida un 1 lógico sólo cuando todas sus entradas están a 0

COMPUERTA AND (Y)

La puerta lógica AND realiza la función booleana de producto lógico.

Símbolo: Operación lógica:

Gráfico de lógica cableada y tabla de la verdad:

Podemos definirla como aquella que proporciona a su salida un 1 lógico sólo cuando todas sus entradas están en 1

COMPUERTA NAND (NO-Y)

La puerta lógica NAND realiza la operación de producto lógico negado.

Símbolo: Operación lógica:

Gráfico de lógica cableada y tabla de la verdad:
Podemos definirla como aquella que proporciona a su salida un 0 lógico cuando todas sus entradas están en 1

COMPUERTA X-OR (OR EXCLUSIVA)

La puerta lógica X-OR realiza la función booleana A'B+AB'

Símbolo: Operación lógica: ->

Gráfico de lógica cableada y tabla de la verdad:

Se puede definir esta puerta como aquella que da por resultado uno, cuando los valores en las entradas son distintos.
Si la puerta tuviese tres o más entradas, la XOR tomaría la función de suma de paridad, cuenta el número de unos a la
entrada y si son un número impar, pone un 1 a la salida, para que el número de unos pase a ser par.

COMPUERTA X-NOR (NOR EXCLUSIVA)

La puerta lógica X-NOR es el complemento de la puerta X-OR, siendo su función booleana AB + A’B’.

Símbolo: Operación lógica: ->

Gráfico de lógica cableada y tabla de la verdad (3 entradas):

Esta puerta al ser el complemento de la puerta XOR, sus resultados son 1 cuando sus entradas son iguales
Para más de 2 entradas, si el número de unos de entradas es par, la salida es 1 y si es impar, la salida es 0.
Si todas las entradas son 0, la salida es 1.

La puerta lógica XNOR se identifica como función par, y la puerta lógica XOR se identifica como función impar.
