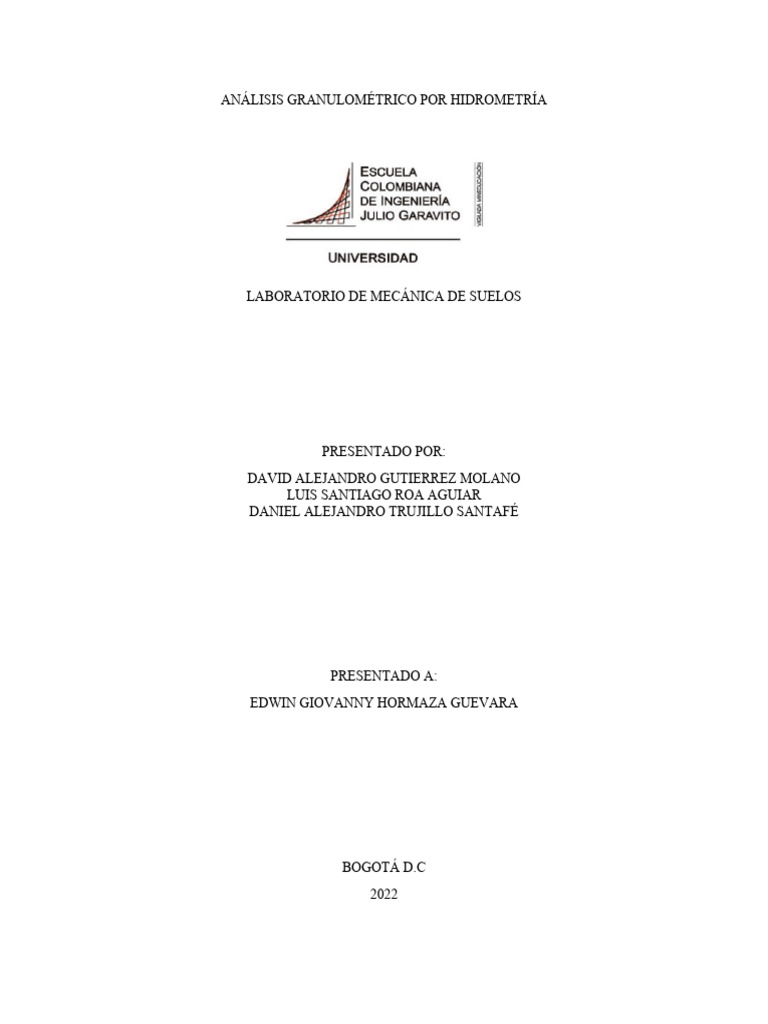

ANÁLISIS GRANULOMÉTRICO POR HIDROMETRÍA

LABORATORIO DE MECÁNICA DE SUELOS

PRESENTADO POR:
DAVID ALEJANDRO GUTIERREZ MOLANO
LUIS SANTIAGO ROA AGUIAR
DANIEL ALEJANDRO TRUJILLO SANTAFÉ

PRESENTADO A:
EDWIN GIOVANNY HORMAZA GUEVARA

BOGOTÁ D.C
2022
 INTRODUCCION

Para determinar el tamaño de las partículas de suelo de los materiales que hacen parte de la fracción
fina, principalmente limos y arcillas, utilizamos un método de suspensión llamado hidrometría. En
este ensayo también es posible utilizar arenas para determinar el tamaño de las mismas.
En el presente informe se presenta la determinación del tamaño de las partículas de una muestra de
suelo preparada con anterioridad.

OBJETIVOS

 Determinar cuantitativamente la distribución de los tamaños de las partículas con tamaño

menor a 2mm (N. 10)
 Determinar el tamaño de las partículas del suelo fina
 Realizar la curva granulométrica del suelo fino
 METODOLOGÍA DE ENSAYO

La hidrometría consiste en dejar sedimentar una suspensión del suelo; con el hidrómetro podemos
determinar la variación del peso volumétrico de la suspensión en función del tiempo. Al aplicar la
ley de Stokes es posible determinar el diámetro equivalente máximo que al sedimentarse las
partículas se encuentra a la altura del centro del bulbo del hidrómetro en un instante dado, la
fórmula que nos permite calcular dichos diámetros es:

D=
√ 18 η H
⋅
( γ s + γw ) t
Sin embargo, hay que aclarar que esta ecuación es válida para valores entre 0.0002mm y 0.2mm
Equipo usado en esta práctica

 Aparato agitador
 Serie de tamices #10, #40, #200
 Hidrómetro 151H
 Cilindro de vidrio para sedimentación 457mm de alto y 63.5mm de diámetro y marcado
para volumen de 1000ml
 Termómetro de inmersión, con apreciación de 0.5°C
 Cronómetro
 Horno (100±5° C)
 Cepillos y brochas
 Agente dispersante, una solución de hexametafosfato de sodio en agua destilada, en
proporción de 40g de hexametafosfato de sodio por litro

El hidrómetro 151H lee valores de gravedad específica de la solución, con rango de 0.995-1.038

Preparación de la muestra
La muestra para este ensayo normalmente está constituida por un suelo pasante del tamiz No.10,
aunque también se puede utilizar muestras pasantes de los tamices No.4, No.40 y No.200. Se debe
especificar el tamiz de separación utilizado.
El tamaño de la porción, será aproximadamente 115 g para suelos arenosos y de 65 g para suelos
limosos arcillosos.
Se prepara una solución de Hexametafosfato de sodio en agua destilada o desmineralizada en
proporción 40g de Hexametafosfato de sodio por litro de solución.
Se coloca la muestra en el vaso de vidrio de 250 ml y se cubre con 125 ml de la solución durante un
tiempo mínimo de 16 horas para garantizar la saturación de la muestra.
Terminada la saturación, se dispersa el suelo utilizando un mezclador mecánico de alta velocidad o
el equipo de dispersión por aire. En nuestro caso utilizaremos el mezclador mecánico (Equipo A).
Para lo cual se vierte la lechada de suelo-solución en el vaso agitador recuperando cualquier residuo
de suelo y se procede a agitar durante un minuto.
Terminado la dispersión, se transfiere la lechada al cilindro de sedimentación y se añade agua, hasta
que el volumen total sea 1000 ml.
Poniendo la palma de la mano sobre un extremo abierto del cilindro , se voltea el cilindro patas
arriba y viceversa durante un minuto para completar la agitación.
Se coloca el cilindro sobre una superficie plana y se hacen lecturas de tiempo, medidos desde el
instante en el cual se inicia la sedimentación: 2, 5, 15, 30, 60, 250 y 1440 minutos.
Se coloca el hidrómetro de manera cuidadosa unos 20 a 25 s antes de cada lectura.
Luego de cada lectura, se inserta un termómetro dentro de la suspensión y se mide la temperatura.
Finalmente se vierte la lechada a un tamiz de 75μm (No.200) y se lava con agua potable hasta que
el lavado se vuelva de color claro. Se vierte en un recipiente y se lleva al horno a 110+10°C, hasta
masa constante, y por medio de una serie de tamices se determina la granulometría de la parte
arenosa.

Corrección compuesta
Existen tres tipos de corrección, estas son la calibración por temperatura, por lectura del menisco y
por dispersión dispersante del agua, en este último la lectura cambia un poco debido al
hexametafostato de sodio ya que hace cambiar la densidad del medio líquido
En cuanto a la corrección compuesta se deberán tomar dos temperaturas extremas que abarquen el
rango esperado de las temperaturas en el ensayo y las correcciones para temperaturad intermedias se
calculan asumiendo una variación lineal recta entre los dos valores observados
Para el hidrómetro 151H es necesario utilizar la siguiente fórmula:
Cc=LH −1
Donde
L H : Lectura del hidr ó metro
 Cc :Correcci ó n compuesta
Corrección por humedad higroscópica: De una muestra de suelo secado al aire libre se debe pesar
una segunda porción de 10 a15g, la cual se lleva al horno a 110 ±5°C hasta masa constante y se pesa
de nuevo para calcular la humedad

CALCULOS
Cálculos por humedad higroscópica
La ecuaciuón que se usa en este caso es.
M suelo seco alhorno
Fch=
M suelo seco al aire
Donde:
Fch: factor de humedad higrosc ó pica
Gs :Gravedad espec í fica del suelo
Los resultados obtenidos en el laboratorio para las masas requeridas son los siguientes:

Así que el factor de humedad higroscópica es de

27.45
Fch= =0.990
27.72

Cálculos de la masa total

La ecuación usada en este caso es
W =Meh ⋅ Fch
Meh : Muestra para ensayo de hidrometr í a , normalmente es de 50 g
En este caso se usó una masa para la muestra de 50.01g
W =50.01⋅ 0.990=49.52

% Suelo en suspensión
Para este cálculo es necesario usar la siguiente fórmula:

% ss=
[ 100000
W
⋅
Gs
( Gs−1 )
⋅
]R−1
1

R=Lecturadel hidr ó metro−correcci ó n compuesta

Los datos obtenidos en el laboratorio son los siguientes:

También se encontró una gravedad específica de 2.45, sin embargo, hay que recordar que
Cc=LH −1
Así que los datos corregidos son los siguientes:

Usando estos datos corregidos, se tiene la siguiente gráfica:

Con la ecuación que nos da la gráfica se obtiene la corrección compuesta de cada temperatura, y
luego determinamos el porcentaje de suelo en suspensión:
 % Suelo en
Temperatur Corrección
Lectura R
a (°C) compuesta
suspensión

1.031 19.1 0.00337 1.028 94.270

1.029 18.5 0.00355 1.025 86.832

1.026 18.8 0.00346 1.023 76.903

1.024 18.9 0.00343 1.021 70.182

1.023 19.1 0.00337 1.020 66.975

1.020 20 0.00310 1.017 57.661

1.019 20.1 0.00307 1.016 54.351

1.015 20.8 0.00286 1.012 41.420

1.015 20.3 0.00301 1.012 40.908

Cálculo de los diámetros

D ( mm )= K ⋅
√ L
T
Donde
L :longitud efectiva
T =tiempo lectura del hidr ó metro ( min❑ )
El valor de L se toma de la siguiente tabla:
El valor de k se toma de la siguiente tabla:
En seguida se muestra la tabla de los diámetros que encontramos en la muestra de suelo.

Temperatura
Temperatura Tiempo D
aproximada K R L(cm)
(°C) (min) (mm)
(°C)

19.1 1 19 0.01361 1.028 8.9 0.00931

18.5 2 19 0.01361 1.025 9.7 0.00972

18.8 5 19 0.01361 1.023 10.2 0.00997

18.9 15 19 0.01361 1.021 10.7 0.01021

19.1 24 19 0.01361 1.020 11 0.01036

20 78 20 0.01344 1.017 11.8 0.01032

20.1 179 20 0.01344 1.016 12.1 0.01045

20.8 1315 21 0.01328 1.012 13.1 0.01049

20.3 1406 20 0.01344 1.012 13.1 0.01088

A continuación, se muestra la curva granulométrica hallada con hidrometría. Cabe resaltar que esta
gráfica se presenta 1 a 1 debido a que los diámetros de las partículas son muy pequeñas y no
permite que se puedan ver a escala logarítmica.

% Suelo en
D (mm)
suspensión
Curva Granulométrica (Hidrometría)
0.00931 94.270
100.000
0.00972 86.832 90.000
80.000
% Suelo en Suspensión

0.00997 76.903 70.000

60.000
0.01021 70.182 50.000
0.01036 66.975 40.000
30.000
0.01032 57.661 20.000
10.000
0.01045 54.351 0.000
0.00920 0.00960 0.01000 0.01040 0.01080 0.01120
0.01049 41.420 Diémetros (mm)
0.01088 40.908
 ANÁLISIS DE RESULTADOS

 Los tamaños de las partículas para este suelo, al ser tan parecidas, no permiten visualizar
correctamente su curva granulométrica a escala logarítmica.
 El porcentaje de suelos suspendido tiene correlación con lo que se espera encontrar ya que,
en la medida que se toman los datos con el hidrómetro la cantidad de suelo que permanece
suspendido en el agua debe ser menor, debido a que el éste siempre va a tender a
depositarse en el fondo y por tanto en la medida que se toman las lecturas, el porcentaje de
suelo suspendido debe disminuir en el tiempo.
 Se obtuvo un valor de 0.99 en el factor de humedad higroscópico lo que nos indica que el
suelo casi estaba en equilibrio higroscópico con la humedad de la atmósfera.

CONCLUSIONES

 Las partículas del suelo son parecidas en tamaños sin embargo debido a la fluctuación en la
curva granulométrica podemos decir que, a pesar de ser un suelo fino, los tamaños de sus
partículas no están bien distribuidas.
 El proceso de sedimentación de partículas tan pequeñas es un proceso largo debido
precisamente al tamaño de las mismas.
 El factor de humedad higroscópica va a tender a 1 cuando la capacidad de absorción del
suelo capta la humedad que hay en la atmosfera, es decir que este suelo estaba en cercano a
su punto de equilibrio higroscópico donde no capta humedad de la atmosfera, pero tampoco
la pierde.

BIBLIOGRAFÍA
Hormanza, E. G. (2022). Laboratorio de Mecánica de suelos.
INVIAS. (s.f.). NORMA INVIAS SECCIÓN 100.
