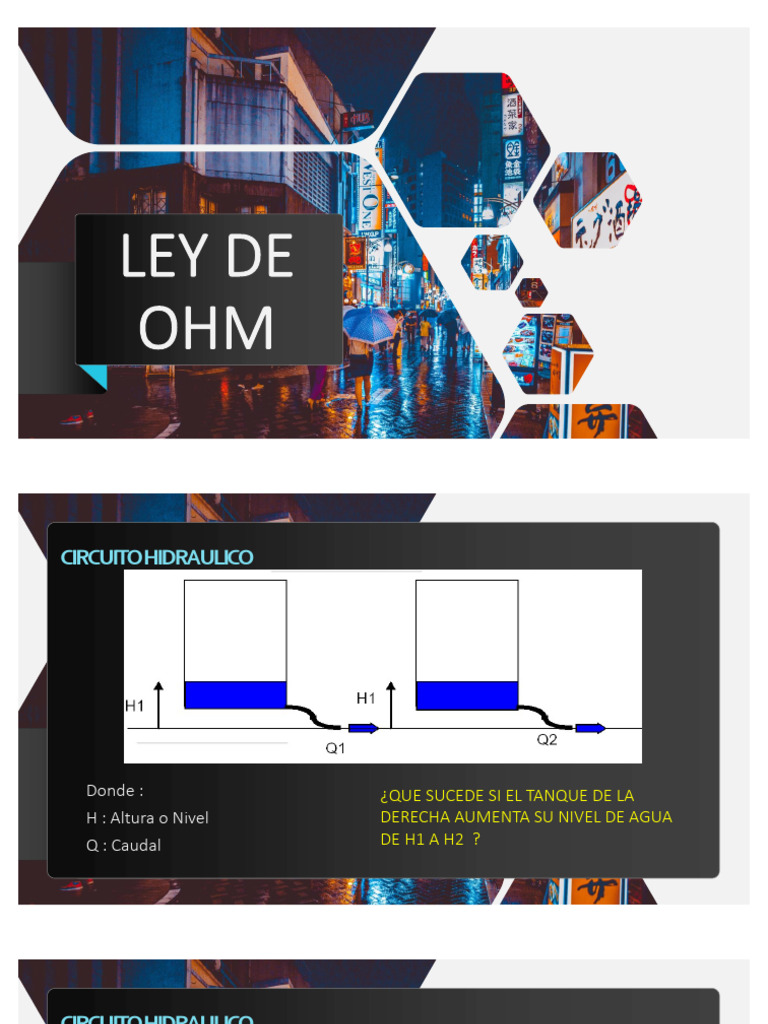

CIRCUITOHIDRAULICO

Donde : ¿QUE SUCEDE SI EL TANQUE DE LA

H : Altura o Nivel DERECHA AUMENTA SU NIVEL DE AGUA
Q : Caudal DE H1 A H2 ?
CIRCUITOHIDRAULICO

Donde : AL AUMENTAR DE NIVEL O ALTURA,

H : Altura o Nivel AUMENTARA EL CAUDAL
Q : Caudal
CIRCUITOHIDRAULICO

Donde : ¿QUE SUCEDE SI CAMBIO LA MANGUERA

M1 : Manguera fina FINA POR LA GRUESA ?
M2 : manguera gruesa
Q : Caudal
CIRCUITOHIDRAULICO

Donde : A UN MISMO NIVEL DE AGUA EN

M1 : Manguera fina LOS TANQUES, AL AUMENTAR EL
M2 : manguera gruesa DIAMETRO DE LA MANGUERA,
Q : Caudal AUMENTA EL CAUDAL
CIRCUITOHIDRAULICO

Donde :
¿QUE SUCEDE SI COLOCO UNA
R1 : Canilla cerrada al minimo
CANILLA CASI CERRADA (Rh1) Y LA
R2 : canilla abierta al maximo
ABRO AL MAXIMO (Rh2)?
Q : Caudal
CIRCUITOHIDRAULICO

Donde : A UN MISMO NIVEL DE AGUA EN LOS

R1 : Canilla cerrada al minimo TANQUES, AL ABRIR LA CANILLA AL
R2 : canilla abierta al maximo MAXIMO, AUMENTA EL CAUDAL AL
Q : Caudal MAXIMO.
EQUIVALENCIACIRCUITOHIDRAULICO–CIRCUITOELECTRICO

DONDE:

• Q (CAUDAL DE AGUA) EQUIVALE A I

(CAUDAL DE ELECTRONES O
CORRIENTE)

• H (NIVEL DE AGUA) EQUIVALE A V

(TENSION)

• Rh (CIERRE AL PASO DE AGUA)

EQUIVALE A R (RESISTENCIA
ELECTRICA)
EQUIVALENCIACIRCUITOHIDRAULICO–CIRCUITOELECTRICO
NOTA:

• A LA TENSION TAMBIÉN LA
PUEDEN LLAMAR: VOLTAJE,
DIFERENCIA DE POTENCIAL O
FUERZA ELECTROMOTRIZ

• A LA CORRIENTE TAMBIÉN LA
PUEDEN LLAMAR:
INTENSIDAD DE CORRIENTE
LEY DE OHM
UN IMPORTANTE APORTE PARA
DESCRIBIR COMO FUNCIONA LA
ELECTRICIDAD

10
Retomándo la analogía entre
Sistema Eléctri co y Sistema
Hidraúlico:
De la miasma forma:
La Corriente Hidraúlica es el flujo de agua a
traves de una tubería.
La Corriente Electrica es el flujo de carga
eléctrica a través de un conductor eléctrico (Ej:
un metal, un cable, una pista en un circuito
impreso)

LEY DE OHM
11
• Corriente= (I) se mide en Amperios
Cada Amperio representa la cantidad de electrónes que circula por segundo en un
circuito= 6 trillónes de electrónes por segundo.
• La Corriente es un movimiento ordenado
Además, en un Sistema Eléctrico, para que halla flujo de Energía, se requiere de un:
•Voltage= (V) se mide en Voltios
•El Voltage es la Fuerza, Impulso para ese movimiento ordenado.
En este caso el Voltage es la fuerza que mueve a las cargas eléctricas.
El Voltage en un S.E equivale a la Presión S.H. (Analogía)
También, en un Sistema Eléctrico se halla la Resistencia, que es la que limita el flujo
de Corriente Eléctrica.
•Resistencia= (R) se mide el Ohmios (Ω)
El Resistencia en un S.E equivale a la Llave de paso en S.H. (Analogía)
12
La interacción de estos 3 elementos básicos
forman lo que conocemos comocircuito
eléctrico.Y mantienen una relación ideal.
En un Sistema Eléctrico al aumentar el
Voltage (V), ante una misma Resistencia
(R), aumenta el flujo de Corriente (I).
V=I x R

Dónde (V ) y (I) mantienen una relación

Directamente Proporcional

13
 (I) y (R) Ahora podemos deducir la relación entre
Matienen una Voltage - Corriente - Resistencia.
relación
Inversamente
Ley deOhm
Proporcional La Corriente es el
resultado de la división
de Voltage entre
Resistencia.
Segundo Caso:
Primer Caso:
Cuando la Resistencia (R) tiende a 0, la
Cuando la Resistencia (R) tiene un valor muy
Corriente (I) resultante tiende a un valor muy
alto, la Corriente (I) resultante tiende a 0 ( lo
alto ( lo que conocemos como Corto Circuito)
que conocemos como Circuito Abierto
Exceso de (I)=Exceso de Calor= Destrucción por
No hay conexión, no hay pasaje de (I)
temperatura 14
LEY DE OHM
•PODEMOS COMPRENDER EL FUNCIONAMIENTO DE UN CIRCUITO
ELECTRICO BÁSICO CONTEMP0LANDO EL FUNCIONAMIENTO DE 3
DE SUS ELEMENTOS PRINCIPALES: VOLTEGE-CORRIENTE-RESISTENCIA
•FUE DESCUBIERTA POR GEOGE SIMONS OHM (1789-1854) FISICO
ALEMÁN DEL SIGLO XIX, QUE EN BASE A SUS EXPERIMENTOS
FORMULO LO QUE HOY CONOCEMOS COMO LA LEY DE OHM.
•UNA PEQUEÑA FORMULA QUE DESCRIBE DE FORMA MUY SIMPLE
CÓMO SE RELACIONA:
•VOLTAGE-CORRIENTE-RESISTENCIA

15
EN FUNCIÓN DE LA INCOGNITA INFERINOS LA FORMULA A
UTILIZAR

VOLTAGE EN CORRIENTE EN RESISTENCIA EN

VOLTIOS AMPERIOS OHMIOS

16
 En el siguiente circuito, el valorde la
tensión esde 230V y elvalor de la
resistencia es igual a 100Ω,¿qué valor
tiene la corriente que circulapor el
circuito?
DATOS:
•V= 230V
•R=100 Ω
•I=?
•¿ Qué fórmula utilizamos para resolver el ejercicio?

18
19
conocemos los valores de la tensión y la
resistencia:
v=230v y R=100 Ω

I=V/R=230/100=2.3 A
La intensidad que pasa por la resistencia
es igual 2,3 Amperios.

20
Calcular la diferencia de
potencial aplicada a una
resistencia de 25Ω , si por ella
fluyen 8A

21
DATOS:
R=25Ω
I=8A?
V=?

22
V=I.R= 8A . 25Ω= 200V
la diferencia de potencial es igual a
200 voltios 23
