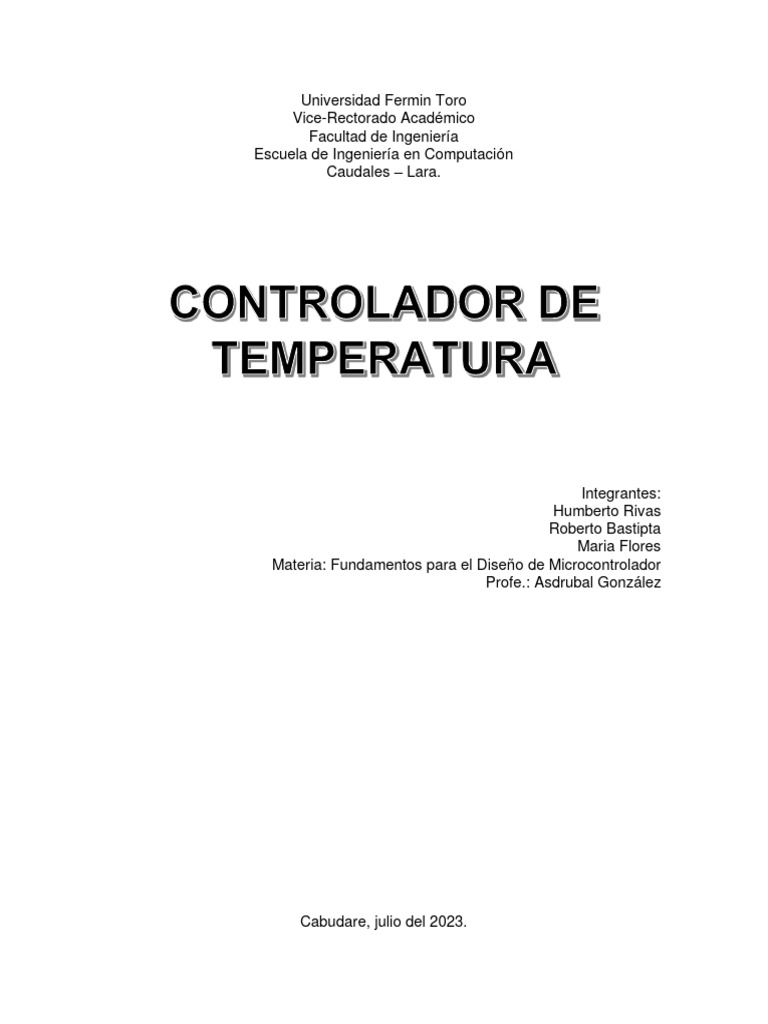

Universidad Fermin Toro

Vice-Rectorado Académico
Facultad de Ingeniería
Escuela de Ingeniería en Computación
Caudales – Lara.

Integrantes:
Humberto Rivas
Roberto Bastipta
Maria Flores
Materia: Fundamentos para el Diseño de Microcontrolador
Profe.: Asdrubal González

Cabudare, julio del 2023.

 Introducción.

Un termostato es un dispositivo cuyo propósito es controlar los sistemas de

calefacción y refrigeración (aire acondicionado) de la casa para mantener una
temperatura específica dentro de rangos específicos. Por otro lado, si la temperatura
ambiente de la casa sube demasiado o está en el rango de temperatura que se
considera excesivamente caliente, el termostato enciende el sistema de
refrigeración o aire acondicionado para bajar la temperatura. En el momento en que
el termostato registra que la temperatura está dentro de un rango estable o deseado,
este dispositivo apaga el sistema que estaba previamente encendido.

En este proyecto vamos a tratar sobre uno de los instrumentos más

importantes tal como el termómetro en mediciones de temperatura pero más que
todo que mida centigrados Celsius (C°), este como todo proceso sencillo de
elaboración, también como grupo elegimos este tema ya que se pretende demostrar
lo funcional que es el uso en un termómetro, puede ser funcional para cualquier tipo
de empresa que utilizan cabas de enfriamiento para transportación u llevar control
de la temperatura que lleva el materia que se está transportando para que no se
pueda.
 Objetivos

Objetivos Generales

Desarrollar un controlador de temperatura seleccionada por el usuario.

Objetivos Específicos

 Implementar un circuito de on/off para subir o bajar la temperatura del

sistema de manera controlada.
 Garantizar la visualización de los valores de temperatura en centígrado
Celsius.
 Disponga el circuito de modo que el valor de la temperatura controlada se
pueda cambiar a discreción del usuario.

Justificación.

Un controlador de temperatura o termostato nos permite mantener la

temperatura dentro de un rango preseleccionado. Esto es útil cuando se usan
acondicionadores de aire cuando desea mantener la temperatura ambiente para un
ambiente templado. Fácilmente podríamos conseguir que cuando se alcanza la
temperatura mínima, el aire acondicionado esté caliente, y cuando se alcance la
temperatura máxima, esté frío.

Alcances.

El alcance del proyecto tiene como enfoque el control de varias temperaturas,

y de esta forma permite el alcance de mediciones más exactas y de manera
automática donde se pueda desarrollar un buen manejo.

 Garantiza un monitoreo de manera eficaz en las variables de calor y frio.

 Da una rápida alerta para controlar la temperatura.

Limitaciones

 Requiere conversión adicional de analógico a la digital.

 Este circuito solo puede medir valores en Celsius.
 Principios detrás del circuito.

La temperatura es detectada por un sensor de temperatura analógica (LM35),

y este valor analógico se convierte en un valor digital usando ADC (ADC0804).
Luego, el microcontrolador (AT89C51) procesa una señal digital para mostrar las
indicaciones de temperatura en grados centígrados en la pantalla (LCD 16 × 2).

Este proyecto demuestra el diseño, desarrollo y funcionamiento del

termómetro de la escala Celsius utilizando el sensor de temperatura LM35 y el
microcontrolador AT89C51. El circuito contiene un sensor de temperatura analógica
LM35, que tiene una ventaja que proporciona una salida, directamente proporcional
a la temperatura de Celsius, sin la necesidad de calibración.

ADC0804 está controlado por un microcontrolador que procesa su salida para

mostrar la temperatura resultante en la pantalla LCD.

Diseño del circuito.

El diseño del circuito implica principalmente diseñar el circuito del microcontrolador,

conectando el ADC, LM35, LCD, Relé de 12V, Un Bombillo y un buzzer al
microcontrolador AT89C51.
 Componentes incorporados al proyecto.

Microcontrolador AT89C51: El dispositivo se fabrica utilizando la tecnología

de memoria de densidad no volátil de Atmel y cumple con el conjunto de comandos
y pines MCS-51™ estándar de la industria. La memoria flash en chip permite que la
memoria del programa se reprograme en el sistema o mediante un programador de
memoria no volátil tradicional.

Imagen del Microcontrolador AT89C51

ADC0809: El circuito integrado ADC0809, diseñado para su uso como análogo

de un convertidor digital de 8 bits, multiplexor y microprocesador de control lógico.

Imagen del ADC0809.

 LM35: LM35 es un sensor de temperatura analógica con buen rendimiento,
económico, fácil de operar, dimensiones reducidas. Permite la temperatura en el
rango de -55 ° C y 150 ° C.

Imagen del LM35.

TIP31: Power Trap Rangista, que se puede usar con TIP31C NPN y TIP32C
PNP, ambas son -220 cápsulas de plástico, y estos transistores son un propósito
general de tipo bipolar. Puede seleccionar uno de estos transistores.

Imagen del TIP31.

 Relé de 12V: Un relé de 12V CC es un interruptor cuyo control lo ejerce un
circuito eléctrico, a través de bobinas y electroimanes, que actúan sobre varios
contactos para abrir o cerrar otros circuitos, que funcionan de forma independiente.

Imagen del Relé.

LM324: Consta de cuatro amplificadores operacionales de alta ganancia,

diseñados para trabajar con fuentes de alimentación simples. Sin embargo, también
son capaces de trabajar con múltiples fuentes de alimentación.

Tiene ventajas sobre los amplificadores operacionales convencionales en

aplicaciones de suministro único y puede funcionar con voltajes de suministro de 3V
a 32V.

Imagen del LM324.

 Operación del circuito.

El convertidor analógico digital ADC0804 está compuesto para continuar

leyendo señales de entrada analógica, y la salida digital también se genera con un
pin de salida digital. Además, los pines CS y RD 'deben ser bajos para hacer datos
digitales continuamente con el pin de salida digital del ADC0804.

El convertidor digital de la analógica toma continuamente la señal analógica

del LM35 y lo establece en un valor digital. La salida digital de ADC0804 es un
formato de datos binarios de 8 bits y se puede usar continuamente.

Este cálculo convierte los datos digitales recibidos de ADC0804 a la

temperatura de la ingesta.

El ADC continúa leyendo los datos analógicos del sensor de temperatura LM35
y lo envía a un microcontrolador a través de un pasador digital, por lo que la
temperatura se actualiza constantemente y la misma se muestra en la pantalla LCD.
 Diagrama de Bloque.

LM35
LM324 ADC0809 PANTALLA LCD
(MEDIDOR DE
TEMPERATURA)

AT89C51 PULSADOR PULSADOR PULSADOR

1 2 3

BOMBILLO RELÉ TIP31 BUZZER

TIP31
12V

HIELO
SECO
Diagrama de Flujo.

INICIO

MONITOREO DE
TEMPERATURA

DETECCIÓN DE
TEMPERATURA

VISUALIZA LA
TEMPERATURA EN
LCD

EXCEDE EL LIMITE DE
ENCENDER EL BUZZER
LA REFERENCIA

CONTROLAR LA
TEMPERATURA

FIN
Conclusión.
