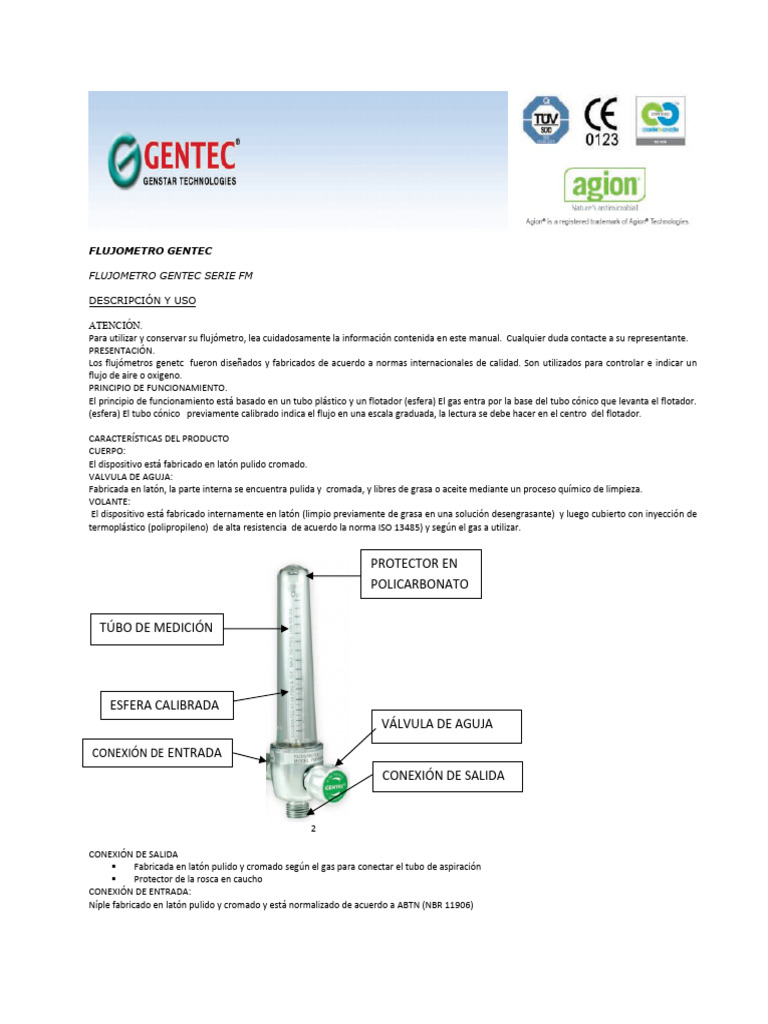

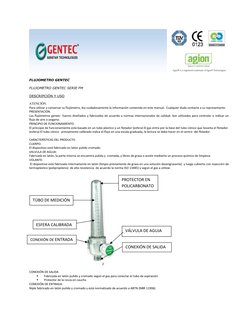

FLUJOMETRO GENTEC

FLUJOMETRO GENTEC SERIE FM

DESCRIPCIÓN Y USO

ATENCIÓN.
Para utilizar y conservar su flujómetro, lea cuidadosamente la información contenida en este manual. Cualquier duda contacte a su representante.
PRESENTACIÓN.
Los flujómetros genetc fueron diseñados y fabricados de acuerdo a normas internacionales de calidad. Son utilizados para controlar e indicar un
flujo de aire o oxigeno.
PRINCIPIO DE FUNCIONAMIENTO.
El principio de funcionamiento está basado en un tubo plástico y un flotador (esfera) El gas entra por la base del tubo cónico que levanta el flotador.
(esfera) El tubo cónico previamente calibrado indica el flujo en una escala graduada, la lectura se debe hacer en el centro del flotador.

CARACTERÍSTICAS DEL PRODUCTO

CUERPO:
El dispositivo está fabricado en latón pulido cromado.
VALVULA DE AGUJA:
Fabricada en latón, la parte interna se encuentra pulida y cromada, y libres de grasa o aceite mediante un proceso químico de limpieza.
VOLANTE:
El dispositivo está fabricado internamente en latón (limpio previamente de grasa en una solución desengrasante) y luego cubierto con inyección de
termoplástico (polipropileno) de alta resistencia de acuerdo la norma ISO 13485) y según el gas a utilizar.

PROTECTOR EN
POLICARBONATO

TÚBO DE MEDICIÓN

ESFERA CALIBRADA
VÁLVULA DE AGUJA
CONEXIÓN DE ENTRADA
CONEXIÓN DE SALIDA

CONEXIÓN DE SALIDA
 Fabricada en latón pulido y cromado según el gas para conectar el tubo de aspiración
 Protector de la rosca en caucho

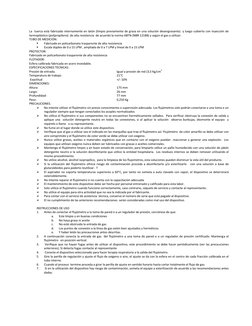

CONEXIÓN DE ENTRADA:
Níple fabricado en latón pulido y cromado y está normalizado de acuerdo a ABTN (NBR 11906)
La tuerca está fabricado internamente en latón (limpio previamente de grasa en una solución desengrasante) y luego cubierto con inyección de
termoplástico (polipropileno) de alta resistencia de acuerdo la norma ABTN (NBR 12188) y según el gas a utilizar.
TUBO DE MEDICIÓN:
 Fabricado en policarbonato trasparente de alta resistencia
 Escala dúplex de 0 a 15 LPM , ampliada de 0 a 7 LPM y lineal de 0 a 15 LPM
PROTECTOR:
Fabricado en policarbonato trasparente de alta resistencia
FLOTADOR:
Esfera calibrada fabricada en acero inoxidable.
ESPECIFICACIONES TECNICAS:
Presión de entrada. Igual a presión de red (3,5 Kg/cm2
Temperatura de trabajo 21°C
Exactitud +/- 10%
DIMENCIONES:
Altura: 175 mm
Largo: 26 mm
Profundidad: 77 mm
Peso: 0,250 Kg
PRECAUCIONES.
 No intente utilizar el flujómetro sin previo conocimiento o supervisión adecuada. Los flujómetros solo podrán conectarse a una toma o un
regulador siempre que tengan conectados los acoples normalizados
 No utilice el flujómetro si sus componentes no se encuentran herméticamente sellados. Para verificar obstruya la conexión de salida y
aplique una solución detergente neutra en todas las conexiones, si al aplicar la solución observa burbujas, desmonte el equipo y
repárelo o llame a su representante.
 No fume en el lugar donde se utilice este dispositivo.
 Verifique que al gas a utilizar sea el indicado en las marquillas que trae el flujómetro así: Flujómetro de color amarillo se debe utilizar con
aire comprimido y el flujómetro de color verde se debe utilizar con oxigeno.
 Nunca utilice grasas, aceites o materiales orgánicos que en contacto con el oxigeno puedan reaccionar y generar una explosión. Los
equipos que utilizan oxigeno nunca deben ser lubricados con grasas o aceites comerciales.
 Mantenga el flujómetro limpio y en buen estado de conservación, para limpiarlo utilice un paño humedecido con una solución de jabón
detergente neutro o la solución desinfectante que utilice la entidad hospitalaria. Los residuos internos se deben remover utilizando el
mismo procedimiento.
 No utilice alcohol, alcohol isopropilico, para la limpieza de los flujometros, esta soluciones pueden disminuir la vida útil del producto.
 Si la utilización del flujómetro ofrece riesgo de contaminación proceda a desinfectarlo y/o esterilizarlo con una solución a base de
glutaraldeidos para poderlo reutilizar. T
 El aspirador no soporta temperaturas superiores a 60°C, por tanto no someta a auto clavado con vapor, el dispositivo se deteriorará
ostensiblemente.
 No intente reparar el flujómetro si no cuenta con la capacitación adecuada
 El mantenimiento de este dispositivo debe ser hecha por personal entrenado y calificado para esta labor.
 Solo utilice el flujómetro cuando funcione correctamente, caso contrario, sáquelo de servicio y contacte al representante.
 No utilice el equipo para otra actividad que no sea la indicada por el fabricante.
 Para contar con el servicio de asistencia técnica, conserve el número de serie que está pegado al dispositivo.
 El no cumplimiento de las anteriores recomendaciones serán consideradas como mal uso del dispositivo.

INSTRUCCIONES DE USO
1. Antes de conectar el flujómetro a la toma de pared o a un regulador de presión, cerciórese de que:
a. Este limpio y en buenas condiciones
b. No haya grasa ni aceite
c. No esté obstruida la entrada de gas
d. Los puntos de conexión a la línea de gas estén bien ajustados y herméticos
e. Y haber leído las precauciones antes descritas.
2. A continuación conecta la entrada de gas del flujómetro a una toma de pared o a un regulador de presión certificado. Mantenga el
flujómetro en posición vertical.
3. Verifique que no hayan fugas antes de utilizar el dispositivo, este procedimiento se debe hacer periódicamente (ver las precauciones
anteriores). Si detecta fugas contacte al representante
4. Conecte el dispositivo seleccionado para hacer terapia respiratoria a la salida del flujómetro.
5. Gire la perilla de regulación y ajuste el flujo de oxigeno o aire, el ajuste se da con la esfera en el centro de cada fracción calibrada en el
tubo interno.
6. Cuando el proceso termine proceda a girar la perilla de ajuste en sentido horario hasta cortar totalmente el flujo de gas.
7. Si en la utilización del dispositivo hay riesgo de contaminación, someta el equipo a esterilización de acuerdo a las recomendaciones antes
dadas.
