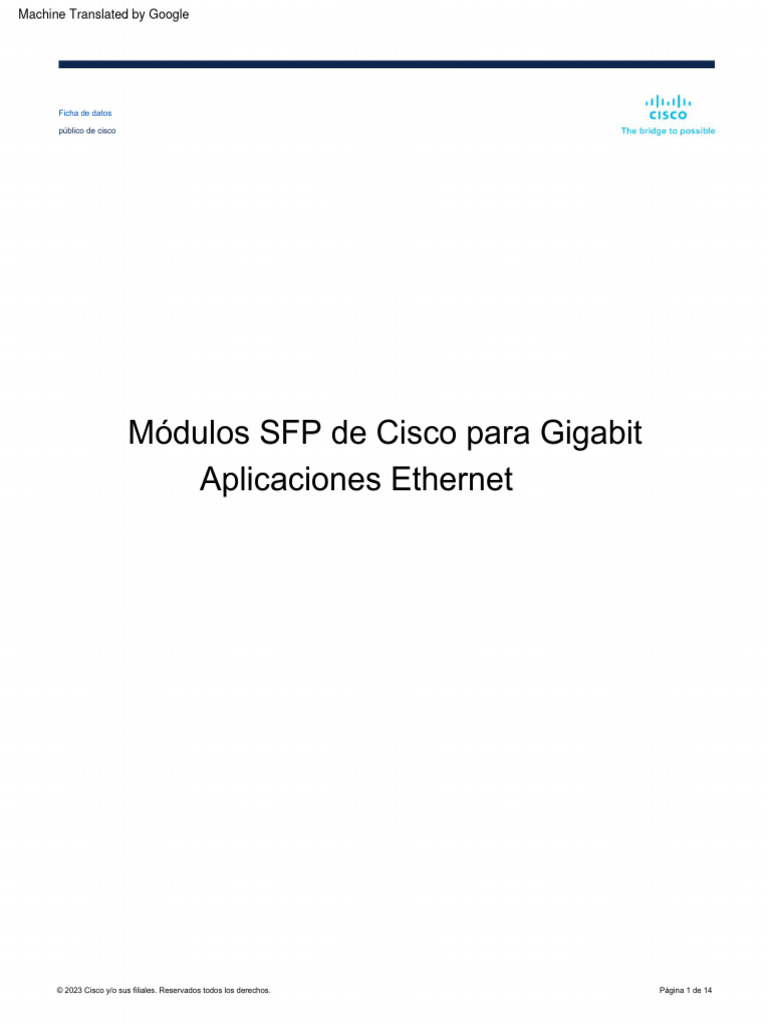

Ficha de datos
público de cisco
© 2023 Cisco y/o sus filiales. Reservados todos los derechos. Página 1 de 14
Machine Translated by Google
Contenido
Descripción del producto 3
Características y Beneficios 4
Garantía 13
Próximos pasos 14
capital de cisco 14
© 2023 Cisco y/o sus filiales. Reservados todos los derechos. Página 2 de 14
Machine Translated by Google
El convertidor de interfaz Gigabit conectable de factor de forma pequeño (SFP) de Cisco, estándar de la industria (Figura 1),
conecta sus conmutadores y enrutadores a la red. El dispositivo de entrada/salida intercambiable en caliente se conecta a un
puerto o ranura Gigabit Ethernet. Los modelos ópticos y de cobre se pueden utilizar en una amplia variedad de productos
Cisco y se pueden combinar en combinaciones de 1000BASET, 1000BASESX, 1000BASELX/LH, 1000BASEEX,
1000BASEZX o 1000BASEBX10D/U en puerto por puerto.
Figura 1.
SFP Gigabit Ethernet óptico de Cisco
Figura 2.
Cisco 1000BASET SFP de cobre
Figura 3.
Cisco SFP óptico de 2 canales 1000BASEBX
© 2023 Cisco y/o sus filiales. Reservados todos los derechos. Página 3 de 14
Machine Translated by Google
Características y Beneficios
• Flexibilidad en la elección de medios e interfaces puerto por puerto, para que pueda "pagar a medida que se completa"
El 1000BASET SFP funciona con cableado de cobre de par trenzado sin blindaje de categoría 5 estándar con longitudes de enlace
de hasta 100 m (328 pies). Los módulos Cisco 1000BASET SFP admiten negociación automática 10/100/1000 y MDI/MDIX
automático.
El 1000BASESX SFP, compatible con el estándar IEEE 802.3z 1000BASESX, opera en enlaces de fibra multimodo heredados de
50 μm hasta 550 my en fibras multimodo de grado de interfaz de datos distribuidos de fibra (FDDI) de 62,5 μm hasta 220 m.
Puede admitir hasta 1 km a través de un cable de fibra multimodo de 50 μm optimizado con láser.
El 1000BASELX/LH SFP, compatible con el estándar IEEE 802.3z 1000BASELX, opera en tramos de enlace de fibra
óptica monomodo estándar de hasta 10 km y hasta 550 m en cualquier fibra multimodo. Cuando se utiliza sobre un tipo de
fibra multimodo heredado, el transmisor debe acoplarse a través de un cable de conexión de acondicionamiento de modo.
Para obtener detalles sobre esta
implementación, consulte https://www.cisco.com/en/US/prod/collateral/modules/ps5455/product_bulletin_c25530836.html.
El 1000BASEEX SFP opera en tramos de enlaces de fibra óptica monomodo estándar de hasta 40 km de longitud. Un 5
Se debe insertar un atenuador óptico en línea de dB entre el cable de fibra óptica y el puerto de recepción en el SFP en cada extremo
del enlace para una conectividad consecutiva.
El SFP 1000BASEZX opera en tramos de enlaces de fibra óptica monomodo estándar de hasta aproximadamente 70 km de longitud.
El SFP proporciona un presupuesto de enlace óptico de 21 dB, pero la longitud precisa del tramo del enlace depende de
múltiples factores, como la calidad de la fibra, la cantidad de empalmes y los conectores.
Cuando se utilizan distancias más cortas de fibra monomodo (SMF), puede ser necesario insertar un atenuador óptico en línea en
el enlace para evitar sobrecargar el receptor. Se debe insertar un atenuador óptico en línea de 10 dB entre la planta del cable
de fibra óptica y el puerto de recepción en el SFP en cada extremo del enlace siempre que la pérdida de tramo del cable de
fibra óptica sea inferior a 8 dB.
© 2023 Cisco y/o sus filiales. Reservados todos los derechos. Página 4 de 14
Machine Translated by Google
El SFP de doble velocidad 100M/1G 10Km es interoperable con los estándares IEEE 100BASELX y 1000BASELX/LH.
El GLCGEDRLX SFP también admite funciones de monitoreo óptico digital (DOM) de acuerdo con el acuerdo multifuente (MSA) SFF8472
estándar de la industria. Esta característica brinda al usuario final la capacidad de monitorear parámetros en tiempo real del SFP, como la potencia
de salida óptica, la potencia de entrada óptica, la temperatura, la corriente de polarización del láser y el voltaje de suministro del transceptor.
El SFP GLCGEDRLX puede interoperar con otros SFP/interfaces de 100 M siempre que se basen en el estándar 100BASELX10. Se necesita
un atenuador de 5 dB en la ruta de transmisión SFP de doble velocidad y recepción de interfaz 100BASELX10. No se necesita ningún atenuador
en el otro hilo de fibra.
Operación SFP en 1G
El SFP GLCGEDRLX puede interoperar con otros SFP/interfaces 1G siempre que se basen en el estándar 1000BASELX/LH. No se
necesita atenuador en ningún hilo de fibra.
Los SFP 1000BASEBXD y 1000BASEBXU, compatibles con los estándares IEEE 802.3ah 1000BASEBX10D y 1000BASEBX10U, funcionan
en un solo hilo de SMF estándar.
Un dispositivo 1000BASEBX10D siempre está conectado a un dispositivo 1000BASEBX10U con un solo hilo de SMF estándar con un rango
de transmisión operativo de hasta 10 km. La comunicación a través de un solo hilo de fibra se logra separando la longitud de onda de transmisión
de los dos dispositivos como se muestra en la Figura 2: 1000BASEBX10D transmite un canal de 1490 nm y recibe una señal de 1310 nm,
mientras que 1000BASEBX10
U transmite a una longitud de onda de 1310 nm y recibe una señal de 1490 nm. Como se muestra, la presencia de un divisor de
multiplexación por división de longitud de onda (WDM) integrado en el SFP para dividir las trayectorias de luz de 1310 nm y 1490 nm.
Figura 4.
Transmisión bidireccional de una sola hebra de SMF.
Los SFP GLCBXD y GLCBXU también admiten funciones de monitoreo óptico digital (DOM) de acuerdo con el acuerdo multifuente (MSA)
SFF8472 estándar de la industria. Esta característica brinda al usuario final la capacidad de monitorear parámetros en tiempo real del SFP,
como la potencia de salida óptica, la potencia de entrada óptica, la temperatura, la corriente de polarización del láser y el voltaje de suministro del
transceptor.
GLCBXDI y GLCBXUI son las contrapartes con clasificación de temperatura industrial (IND) de GLCBXD y GLCBXU SFPS. Esto permite el
funcionamiento del enlace en condiciones ambientales adversas donde la temperatura de la caja del módulo puede estar en el rango de
40 °C a 85 °C.
© 2023 Cisco y/o sus filiales. Reservados todos los derechos. Página 5 de 14
Machine Translated by Google
El módulo SFP 1000BASEBXD de 2 canales, también conocido como SFP compacto, integra dos interfaces IEEE 802.3ah 1000BASE
BX10D en un módulo SFP. El GLC2BXD o GLC2BXDI siempre está conectado a dos interfaces 1000BASEBX10U a través de dos hilos
individuales de SMF estándar con un rango de transmisión operativa de hasta 10 km.
GLC2BXD o GLC2BXDI está diseñado para conectarse a cualquier equipo de las instalaciones del cliente (CPE) basado en estándares en
enlaces FTTx (Figura 3).
Figura 5.
Implementación compacta de SFP con Cisco Catalyst 4500
Los SFP Cisco GLCBX40DI, GLCBX40DAI y GLCBX40UI funcionan en un solo hilo de SMF estándar.
Un dispositivo GLCBX40DI o GLCBX40DAI se conecta a un dispositivo GLCBX40UI con un solo hilo de SMF estándar con un rango
de transmisión operativo de hasta 40 km.
La comunicación a través de un solo hilo de fibra se logra separando la longitud de onda de transmisión de los dos dispositivos. Los SFP GLC
BX40DI, GLCBX40DAI y GLCBX40UI también admiten funciones de monitoreo óptico digital (DOM) de acuerdo con el acuerdo
multifuente (MSA) SFF8472 estándar de la industria. Esta característica brinda al usuario final la capacidad de monitorear parámetros en tiempo
real del SFP, como la potencia de salida óptica, la potencia de entrada óptica, la temperatura, la corriente de polarización del láser y el voltaje de
suministro del transceptor.
Los SFP Cisco GLCBX80DI y GLCBX80UI funcionan en un solo hilo de SMF estándar.
Un dispositivo GLCBX80DI siempre está conectado a un dispositivo GLCBX80UI con un solo hilo de SMF estándar con un rango de transmisión
operativo de hasta 80 km.
La comunicación a través de un solo hilo de fibra se logra separando la longitud de onda de transmisión de los dos dispositivos. Los SFP GLC
BX80DI y GLCBX80UI también admiten funciones de monitoreo óptico digital (DOM) de acuerdo con el acuerdo multifuente (MSA)
SFF8472 estándar de la industria. Esta característica brinda al usuario final la capacidad de monitorear parámetros en tiempo real del SFP,
como la potencia de salida óptica, la potencia de entrada óptica, la temperatura, la corriente de polarización del láser y el voltaje de suministro
del transceptor.
© 2023 Cisco y/o sus filiales. Reservados todos los derechos. Página 6 de 14
Machine Translated by Google
El módulo SFP1GSX opera en puertos 10G, 10/25G de doble velocidad y 10/25/50G de triple velocidad de conmutadores y enrutadores Cisco,
pero proporciona conectividad 1G. El SFP1GSX interopera con módulos 1000BASESX.
El módulo SFP1GSX solo funcionará en puertos con capacidad de 10G y no funcionará en puertos de solo 1G.
EL módulo SFP1GLH opera en puertos 10G, 10/25G de doble velocidad y 10/25/50G de triple velocidad de conmutadores y enrutadores Cisco,
pero proporciona conectividad 1G. El SFP1GLH interopera con módulos 1000BASELX/LH.
El módulo SFP1GLH solo funcionará en puertos con capacidad de 10G y no funcionará en puertos de solo 1G.
Soporte de plataforma
Los SFP de 1 Gbps de Cisco son compatibles con una variedad de equipos de red de Cisco* . Para obtener más detalles, consulte el documento
Matriz de compatibilidad SFP en: https://www.cisco.com/
en/US/docs/interfaces_modules/transceiver_modules/compatibility/matrix/OL_6981.p df
Plataformas Cisco
• Enrutadores de las series ASR 901 y 903 • Enrutadores Cisco de las series 7200, 7300, 7500 y 7600
• Enrutadores de las series ASR 1000, 9000 y 9000v • Enrutadores Cisco de las series 10000 y uBR 10000
• Catalyst Express 500 y Express 520 • Catalyst • Enrutador de Internet Cisco serie 10700
series 2350 y 2360 • Catalyst 2900, 2940, • Enrutador Cisco serie 12000
2950, 2960, 2960Plus, 2960C, 2960S, 2960 • Serie de enrutadores de red conectados Cisco 2000
Serie SF, 2960X
• Serie de conmutadores de red conectados Cisco 2500
• Series Catalyst 2970 y 2975 • Switches
• Serie Cisco IE2000 e IE2000U
blade Catalyst 3000 y 3100 • Series Catalyst 3500XL •
• Serie Cisco IE3010
Series Catalyst 3550, 3560, 3560
• Cisco MDS 9000
C, 3560E, 3560X • Series Catalyst 3750E, 3750 Metro, 3750X • Serie
• Cisco ME 2400
Catalyst 3850 • Serie Catalyst 4500 y 4500X • Serie Catalyst 4900 •
• Cisco ME 2600X
Serie Catalyst 6000 • Serie
• Cisco ME 3400
Catalyst 6800
• Cisco ME 3600X y ME 3800X
* Es posible que se agreguen plataformas adicionales continuamente; por favor revisa la matriz de compatibilidad para obtener la información más reciente y el
© 2023 Cisco y/o sus filiales. Reservados todos los derechos. Página 7 de 14
Machine Translated by Google
Cableado y conectores
Nota: Solo se admiten conexiones con cables de conexión con conectores PC o UPC. No se admiten cables de conexión
con conectores APC. Todos los cables y conjuntos de cables utilizados deben cumplir con los estándares especificados
en la sección de estándares.
La Tabla 2 proporciona especificaciones de cableado para los SFP que instala en el puerto Gigabit Ethernet. Tenga en cuenta
que todos los puertos SFP tienen conectores tipo LC y la distancia mínima del cable para todos los SFP enumerados (fibra multimodo
y monomodo) es de 6,5 pies (2 m).
Producto Longitud de Tipo de fibra Tamaño del núcleo Ancho de banda modal Distancia de funcionamiento (m)
onda (nm) (μm) (MHz* Kilómetros)***
1000BASESX 850 MMF 62,5 160 (grado FDDI) 220 (722 pies)
SMF **
10.000 (32.821 pies)
© 2023 Cisco y/o sus filiales. Reservados todos los derechos. Página 8 de 14
Machine Translated by Google
Producto Longitud de Tipo de fibra Tamaño del núcleo Ancho de banda modal Distancia de funcionamiento (m)
onda (nm) (μm) (MHz* Kilómetros)***
* Se requiere un cable de conexión de acondicionamiento de modo, según lo especificado por el estándar IEEE, independientemente de la longitud del tramo. Observe cómo el cable
de conexión de acondicionamiento de modo para fibras de 62,5 μm tiene una especificación diferente del cable de conexión de acondicionamiento de modo para fibras de 50 μm.
Especificaciones ópticas
La Tabla 3 especifica los parámetros ópticos para los SFP. Se deben cumplir las especificaciones de potencia del receptor
y pérdida de inserción de canal para garantizar el funcionamiento.
Producto Transmitir potencia Recibir energía Pérdida máxima de inserción de canal Transmitir y recibir
Rango (dBm) Rango (dBm) en dB (por tipo de fibra)* Rango de longitud de onda (nm)
2.6 (OM1)
3,4 (400/400)
3.6 (OM2)
5 (OM3)
5 (OM4)
5 (OM5)
6 (G.652 SMF)
© 2023 Cisco y/o sus filiales. Reservados todos los derechos. Página 9 de 14
Machine Translated by Google
Producto Transmitir potencia Recibir energía Pérdida máxima de inserción de canal Transmitir y recibir
Rango (dBm) Rango (dBm) en dB (por tipo de fibra)* Rango de longitud de onda (nm)
* La pérdida máxima de inserción del canal se define para la distancia máxima garantizada como se especifica en la Tabla 1 y por tipo de fibra. Cuando los enlaces se
implementan en distancias más cortas, se puede permitir una pérdida de inserción de canal adicional.
Dimensiones
Dimensiones (Al x An x Pr): 8,5 x 13,4 x 56,5 mm. Los SFP de Cisco suelen pesar 75 gramos o menos.
Los módulos SFP de Cisco suelen consumir hasta 1 W por puerto SFP. El SFP compacto (GLC2BXD) consume hasta 1,5 W. El SFP1G
LH y el SFP1GSX consumen hasta 2W.
La Tabla 4 enumera el rango de temperatura y la información de soporte DOM para los SFP.
© 2023 Cisco y/o sus filiales. Reservados todos los derechos. Página 10 de 14
Machine Translated by Google
GLCSXMMD EXT Sí
GLCSXMMRGD INDIANA Sí
GLCLHSMD EXT Sí
GLCLXSMRGD INDIANA Sí
GLCEXSMD EXT Sí
GLCZXSMD EXT Sí
GLCZXSMRGD INDIANA Sí
GLCGEDRLX EXT Sí
GLCBXU COM Sí
GLCBXD COM Sí
GLCBXUI INDIANA Sí
GLCBXDI INDIANA Sí
GLC2BXD COM Sí
GLC2BXDI INDIANA Sí
GLCBX40DI INDIANA Sí
GLCBX40DAI INDIANA Sí
GLCBX40UI INDIANA Sí
GLCBX80DI INDIANA Sí
GLCBX80UI INDIANA Sí
SFP1GLH COM Sí
SFP1GSX COM Sí
© 2023 Cisco y/o sus filiales. Reservados todos los derechos. Página 11 de 14
Machine Translated by Google
Para realizar un pedido, consulte la Tabla 5 y visite la página de inicio de pedidos de Cisco.
Fibra única bidireccional descendente 1000BASEBX10D, clasificación (IND), con DOM GLCBXDI
Fibra única bidireccional ascendente 1000BASEBX10U, clasificación (IND), con DOM GLCBXUI
1000BASEBX40D para aplicaciones bidireccionales de fibra única de 40 km; con DOM GLCBX40DI
1000BASEBX40D (alternativa) para aplicaciones bidireccionales de fibra única de 40 km; con DOM GLCBX40DAI
1000BASEBX40U para aplicaciones bidireccionales de fibra única de 40 km; con DOM GLCBX40UI
1000BASEBX80D para aplicaciones bidireccionales de fibra única de 80 km; con DOM GLCBX80DI
1000BASEBX80U para aplicaciones bidireccionales de fibra única de 80 km; con DOM GLCBX80UI
© 2023 Cisco y/o sus filiales. Reservados todos los derechos. Página 12 de 14
Machine Translated by Google
Garantía
• Garantía estándar: 5 años
• Reemplazo acelerado disponible a través de un contrato de soporte del servicio Cisco SMARTnet®
Enlaces de referencia a información sobre temas clave de sostenibilidad ambiental (mencionados en el “Medio Ambiente
Sostenibilidad” de la Memoria de RSC) se detallan en la siguiente tabla:
Información sobre las leyes y regulaciones sobre el contenido del material del producto. Materiales
Información sobre leyes y regulaciones sobre residuos electrónicos, incluidos productos, baterías y embalajes. Cumplimiento de WEEE
Cisco pone a disposición los datos del embalaje únicamente con fines informativos. Es posible que no refleje los desarrollos
legales más recientes y Cisco no declara ni garantiza que sea completo, preciso o esté actualizado. Esta información esta sujeta a
cambios sin previo aviso.
Estándares:
• IEEE 802.3z
• IEEE 802.3ah
© 2023 Cisco y/o sus filiales. Reservados todos los derechos. Página 13 de 14
Machine Translated by Google
Próximos pasos
Obtenga más información sobre los módulos convertidores Ethernet SFP de Cisco comunicándose con su representante de ventas o visitando
https://www.cisco.com/site/us/en/products/networking/opticstransceivermodules/index.html.
capital de cisco
Cisco Capital facilita la obtención de la tecnología adecuada para lograr sus objetivos, permitir la transformación empresarial y
ayudarle a mantenerse competitivo. Podemos ayudarlo a reducir el costo total de propiedad, conservar el capital y acelerar el crecimiento.
En más de 100 países, nuestras soluciones de pago flexibles pueden ayudarle a adquirir hardware, software, servicios y equipos
complementarios de terceros mediante pagos fáciles y predecibles. Aprende más.
Diagrama actualizado en la Figura 4 y sección de Estándares revisada. En la página 5 y la página 13 06 de diciembre de 2022
© 2023 Cisco y/o sus filiales. Reservados todos los derechos. Página 14 de 14
