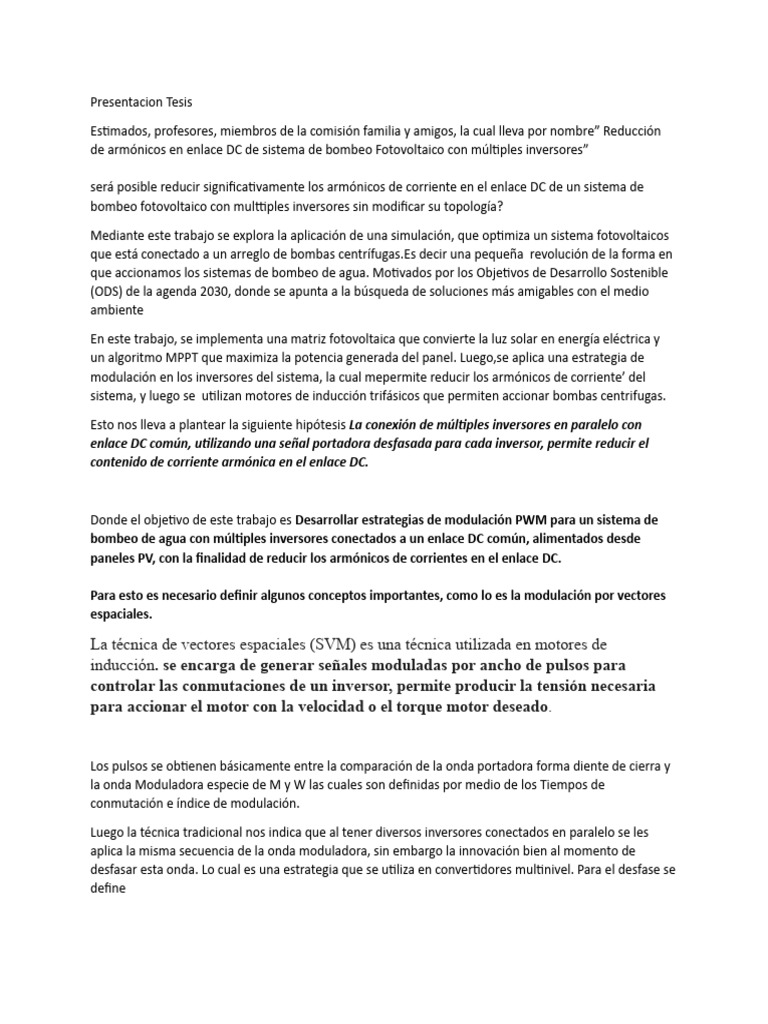

Presentacion Tesis

Estimados, profesores, miembros de la comisión familia y amigos, la cual lleva por nombre” Reducción
de armónicos en enlace DC de sistema de bombeo Fotovoltaico con múltiples inversores”

será posible reducir significativamente los armónicos de corriente en el enlace DC de un sistema de

bombeo fotovoltaico con multtiples inversores sin modificar su topología?

Mediante este trabajo se explora la aplicación de una simulación, que optimiza un sistema fotovoltaicos
que está conectado a un arreglo de bombas centrífugas.Es decir una pequeña revolución de la forma en
que accionamos los sistemas de bombeo de agua. Motivados por los Objetivos de Desarrollo Sostenible
(ODS) de la agenda 2030, donde se apunta a la búsqueda de soluciones más amigables con el medio
ambiente

En este trabajo, se implementa una matriz fotovoltaica que convierte la luz solar en energía eléctrica y
un algoritmo MPPT que maximiza la potencia generada del panel. Luego,se aplica una estrategia de
modulación en los inversores del sistema, la cual mepermite reducir los armónicos de corriente’ del
sistema, y luego se utilizan motores de inducción trifásicos que permiten accionar bombas centrifugas.

Esto nos lleva a plantear la siguiente hipótesis La conexión de múltiples inversores en paralelo con
enlace DC común, utilizando una señal portadora desfasada para cada inversor, permite reducir el
contenido de corriente armónica en el enlace DC.

Donde el objetivo de este trabajo es Desarrollar estrategias de modulación PWM para un sistema de
bombeo de agua con múltiples inversores conectados a un enlace DC común, alimentados desde
paneles PV, con la finalidad de reducir los armónicos de corrientes en el enlace DC.

Para esto es necesario definir algunos conceptos importantes, como lo es la modulación por vectores
espaciales.

La técnica de vectores espaciales (SVM) es una técnica utilizada en motores de

inducción. se encarga de generar señales moduladas por ancho de pulsos para
controlar las conmutaciones de un inversor, permite producir la tensión necesaria
para accionar el motor con la velocidad o el torque motor deseado.

Los pulsos se obtienen básicamente entre la comparación de la onda portadora forma diente de cierra y
la onda Moduladora especie de M y W las cuales son definidas por medio de los Tiempos de
conmutación e índice de modulación.

Luego la técnica tradicional nos indica que al tener diversos inversores conectados en paralelo se les
aplica la misma secuencia de la onda moduladora, sin embargo la innovación bien al momento de
desfasar esta onda. Lo cual es una estrategia que se utiliza en convertidores multinivel. Para el desfase se
define
Tal que permita una asimetría de funcionamiento en cada uno de los inversores.

La reducción de armónicos se produce por lprincipalmente mediante la aplicación de este desfase de la

secuencia, donde los armónicos y grupos de armónicos alrededor de la frecuencia de conmutación y sus
múltiplos impares se anulan entre sí, es una especie de ‘secuencia inversa’. Este efecto de cancelación se
puede observar analizando los coeficientes de la serie de Fourier de los pulsos en cada secuencia
considerando el desfase. Los cuales operan bajo una misma condición de carga y se dan bajo las
siguientes condiciones

Al extender esta idea a tres o más inversores, operando en paralelo, la posibilidad de eliminación de
armónicos se vuelve aún más pronunciada. Sin embargo, la mecánica es básicamente la misma

Por otro lado

Se aplica también la estrategia de P&O

Que consiste básicamente en n aplicar una perturbación al voltaje de la matriz fotovoltaica para así
encontrar la dirección en la cual nos debemos mover en la curva característica P-V con el objetivo de
mantenernos en el punto máximo de la potencia. La dirección en la cual es necesario moverse se obtiene
comparando el resultado con la potencia resultante. Si la perturbación conduce a un aumento en la
potencia de salida, el voltaje aumenta aún más; de lo contrario, el voltaje se reduce.

Zona 1
 Dentro de esta zona, si consideramos una variación de voltaje positivo, la variación de la potencia
respecto al voltaje siempre será mayor a 0, mientras que, si el voltaje disminuye, entonces la potencia
también lo hace, tienen un comportamiento directamente proporcional.

 Zona 2

La variación de voltaje positivo en esta sección implica una disminución de la variación de potencia,
mientras que si el voltaje disminuye la potencia aumenta, en este caso el comportamiento es
inversamente proporcional.

 Zona 3

Al ser el incremento de la tensión nulo, significa que se encuentra en el punto de máxima potencia, con
lo que la acción de control será la de mantener el ciclo de servicio constante.

__

Luego se implemento la primera estrategia que consistía en la reducción de armónicos en el enlace DC

de cargas RL, por medio del desfase de la estrategia explicada previamente.

Lo cual nos lleva a

A la izquierda podemos observar que, al mantener la misma secuencia de conmutación dentro de los
inversores, esto solo me permitirá aumentar la potencia del sistema, dependiendo del número de cargas.
Mientras que el contenido armónico del enlace DC permanecerá constante tal como podemos ver en la
izq. A la derecha es posible observar que a medida el número de inversores aumenta el contenido
armónico tiende a 0. Por otro lado, se obtuvo un 𝑅 ଶ = 0,867 lo cual nos indica que fue una
aproximación buena, donde 𝑅 ଶ = 1 es el ideal. De los datos obtenidos en Tabla 3 y Tabla 4, notar que las
componentes armónicas que varían son armónicos de alta frecuencia, por otro lado, es posible inferir
que las mejores combinaciones para el sistema a proponer son el uso de 3 o 7 inversores dada la
cantidad de contenido armónico reducido. Esto se debe a que el de un contenido cercano a un 93%
utilizando un solo inversor este puede ser reducido a un 25,75% en el caso de 3 inversores. O bien, ser
reducido a un 10,76%. Por otro lado, es importante también considerar el costo de inversión. Es decir, si
consideramos un inversor de 5,5kW gamma media, los precios fluctúan dependiendo de varios factores
[21], consideraciones como marca, calidad, condiciones de mercado, entre otras. Por lo tanto, es
necesario tomar la decisión considerando los estándares de contenido armónico del proyecto, el
presupuesto y los beneficios a mediano-largo plazo. Donde para este caso puntual, se desarrollará
considerando solo 3 inversores. Puesto que el alcance será a un público objetivo mucho mayor, dado que
esto dará pie a pequeñas como grandes empresas a poder observar cómo funciona este sistema sin la
necesidad de requerir una gran inversión, dado que es posible obtener resultados con tan solo 3
inversores.

Dimensionamiento de la carga

Para la simulación de la carga como bomba centrifuga es necesario simular el sistema tal que

C es constante proporción Nms2

La curva corriente velocidad en el punto optimo es el punto donde la curva de torque de carga y torque
eléctrico se intersecan y esto pasa en 1375rpm, luego la corriente en el punto óptimo es 22,73. Pero es
muy grande respecto a la nominal por lo que se modifica la frecuencia y se realizo este proceso con 12
frecuencias distintas donde a 35 y50 hz fueron las mas convenientes en cuanto aniveles de corriente y se
selecciono la de 35 dado que 11,68 es menor a la nominal que es lo que se espera.

EN VACIO

la corriente nominal del motor se considera la mitad de su valor original cuando opera cerca de
la velocidad sincrónica porque en ese punto la corriente de magnetización es dominante y la
corriente de carga es casi nula debido a la baja carga mecánica del motor. Esta simplificación se
aplica para facilitar el análisis.

ESTO permite definir un voltaje de alimentación de 1000Vdc y considerar cargas iguales para la
cada inversor.

Luego lo primero que se llevo a cabo fue la simulación para ver cuantos inversores voy a utilizar
en el prototipo para esto se desarrollan simulaciones con 1 hasta 7 inversoress con carga RL en
la cual Se aplican dos distintas estrategias de switcheo. La convencional que es la misma
secuencia de conmutación en todos los inversores 0 a b b a 0 y luego se desarrolla con una
portadora desfasada. Es decir para N=2 0-a-b-b-a-0,__ b-a-0-0-a-b

Conclusiones

Este documento presento un análisis de un sistema propuesto el cual se desarrolla en la

plataforma de Simulink. Donde se abarca desde un análisis bibliográfico, hasta la simulación del
sistema, en el cual se consideran múltiples inversores conectados en paralelo compartiendo un
enlace DC común. Se muestra la eliminación del contenido armónico de alta frecuencia por
medio de un cambio en la secuencia de conmutación de los transistores que componen los
inversores, los resultados son validados mediante la simulación.

Se logro la cancelación de armónicos alrededor de la frecuencia de conmutación y sus

múltiplos, lo que da como resultado una mejor calidad de energía y una distorsión armónica
reducida.

Fue posible reducir el contenido armónico de manera considerable, desde alrededor de un 93%
de contenido armónico hasta un aproximado el 10%.
La simulación final muestra una disminución de un contenido armónico de un 97,67% a un
31,50% lo que nos muestra la disminución del TDH.

REGLA: Las componentes armónicas que disminuyen son todas con excepción de los multiplos
del resultado de calcular Frecuencia de switching*Numero de inversores, estas son las que no se
eliminan

4800*3 = 14400*k multiplos.

Se concluye, por lo tanto, que la conexión de múltiples inversores en paralelo con enlace DC
común, utilizando una señal portadora desfasada en cada inversor, permite reducir el contenido
armónico de mejor manera que utilizar una única secuencia de conmutación para todos los
inversores del sistema.. Es decir Si Es POSIBLE

SE OPTA POR 3, Se opta por los dimensionamientos, de carga y de P&O y todo PORQ?

Ventajas de utilizar P&O

Simplicidad, no requiere de conocimiento previo de las características del generador FV. Existe
mucho material.

Que pasa si vario algo en P&O

voltaje constante si modifico la irradiancia, la potencia será proporcional a la irradiancia. Al

modificar la carga, la potencia permanece constante, sin embargo, el duty cycle puede verse
levemente modificado

PREGUNTAS
PRQ LAZO ABIERTO y NO LO CERRASTE?

BENEFICIO UTILIZAR 1 a uno multinivel y eso

que criterios éticos utilizaste?

Porque elegiste ese método de P&O y no otro como el fuzzy

Como se puede aplicar tu trabajo hoy?

Cuales son las componentes armónicas que disminuyen y cuanto lo hacen respecto al caso
base?
las armonicsa que están alrededore de la frecuencia de switching y múltiplos de esta para este
caso la frecuencia es de 4800

REGLA: Las componentes armónicas que disminuyen son todas con excepción de

Fs*Numero de inversores, los multiplos del resultado no se eliminan

AGREGAR COMO CONCLUSION

K*THD no eliminado=Fs*Numero de inversores, con k entero

los múltiplos del resultado son los que no se eliminan

Así cuando N tiende a infinito el contenido armónico que no se elimina tiende a 0

___

¿Cómo se implementó el control de P&O (Perturb and Observe) en tu sistema fotovoltaico con
múltiples inversores? ¿Qué ventajas tiene este método para el seguimiento del punto de máxima
potencia?

Describe cómo se aplicó el algoritmo Space Vector PWM (SVPWM) para el control de los
inversores en tu sistema. ¿Cuál es su función y cómo contribuye a la reducción de armónicos?

En la simulación que realizaste, ¿cómo seleccionaste la frecuencia de switching de 5kHz para los
inversores? ¿Cómo afecta esta frecuencia a la eficiencia y al contenido armónico del sistema?

Explique la relación entre el número de inversores utilizados y la reducción del contenido

armónico en el sistema. ¿Por qué se observa una disminución de armónicos a medida que se
aumenta el número de inversores?

¿Cómo se determinó la eficiencia del sistema fotovoltaico con múltiples inversores en

comparación con un sistema sin MPPT (Maximum Power Point Tracking)? ¿Qué diferencias se
encontraron en términos de aprovechamiento de la energía?

¿Qué desafíos encontraste durante la simulación y cómo los abordaste? ¿Hubo alguna limitación
en el enfoque de tu trabajo y cómo podría abordarse en futuras investigaciones?
¿Cuáles son las implicaciones prácticas de tu investigación en términos de aplicaciones en el
campo de los sistemas de bombeo fotovoltaico? ¿Qué beneficios proporciona esta técnica de
reducción de armónicos en la vida real?

¿Qué consideraciones se deben tener en cuenta al implementar un sistema fotovoltaico con

múltiples inversores en una aplicación real? ¿Cuál es la escalabilidad de este enfoque y cómo
podría adaptarse a diferentes escenarios?

¿Qué futuras investigaciones o mejoras se podrían realizar para seguir avanzando en el campo
de la reducción de armónicos en sistemas de bombeo fotovoltaico con múltiples inversores?

¿Cómo se compara tu enfoque de reducción de armónicos con otras técnicas existentes en el

campo de sistemas fotovoltaicos? ¿Cuáles son las principales diferencias y ventajas de tu
método?

Introducción y resumen

Ambitogeneral

Introducción en tercer párrafo ya hablar de mi trabajo

Conclusión tiene que ser de mi trabajo

Forma elegante de salirse de una pregunta, esa pregunta es muy interesante pero no fue
abordada dentro de mi trabajo.

Esta en estudio cuanto la vida de un condensador no se a evaluado en la litera

Demostrar las estrategias que permiten la reducción

Se utilizo esta técnica prq es la mas conocida y permite simplicidad en la simulación al

desfasarla

Algunas de esas cosas se reportan dentro de la literatura, pero no fue parte del trabajo

Hay otras pwm paterm que se puede

armónicos multinivel se eliminan con la topología.

____
usar letras grandes, diferencias entre los colores, no poner muchas cosas

Enumerar las imágenes y tablas

Utilizar buenos colores y utilizar colores.

No poner mucha información.
