MC - 01
VRLA

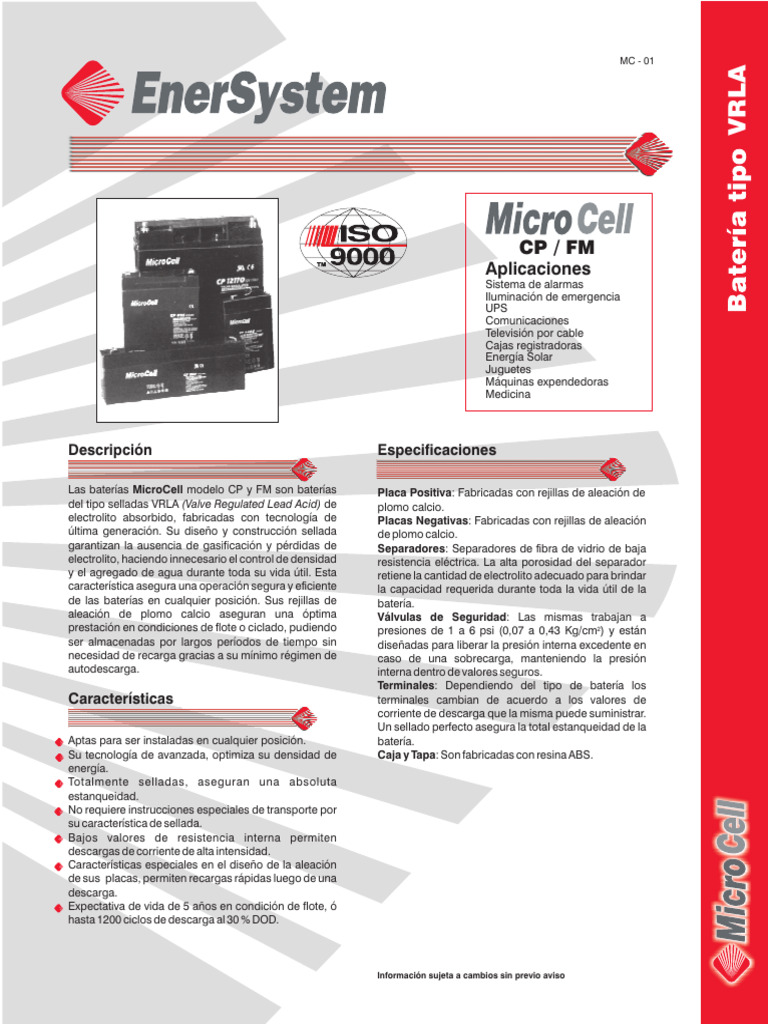

Descripción
Las baterías MicroCell modelo CP y FM son baterías
del tipo selladas VRLA (Valve Regulated Lead Acid) de
electrolito absorbido, fabricadas con tecnología de
última generación. Su diseño y construcción sellada
garantizan la ausencia de gasificación y pérdidas de
electrolito, haciendo innecesario el control de densidad
y el agregado de agua durante toda su vida útil. Esta
característica asegura una operación segura y eficiente
de las baterías en cualquier posición. Sus rejillas de
aleación de plomo calcio aseguran una óptima
prestación en condiciones de flote o ciclado, pudiendo
ser almacenadas por largos períodos de tiempo sin
necesidad de recarga gracias a su mínimo régimen de
autodescarga.
Características
Aptas para ser instaladas en cualquier posición.
Su tecnología de avanzada, optimiza su densidad de
energía.
Totalmente selladas, aseguran una absoluta
estanqueidad.
No requiere instrucciones especiales de transporte por
su característica de sellada.
Bajos valores de resistencia interna permiten
descargas de corriente de alta intensidad.
Características especiales en el diseño de la aleación
de sus placas, permiten recargas rápidas luego de una
descarga.
Expectativa de vida de 5 años en condición de flote, ó
hasta 1200 ciclos de descarga al 30 % DOD.
CP / FM
Aplicaciones
Sistema de alarmas
Iluminación de emergencia
UPS
Comunicaciones
Televisión por cable
Cajas registradoras
Energía Solar
Juguetes
Máquinas expendedoras
Medicina
Especificaciones
Placa Positiva: Fabricadas con rejillas de aleación de
plomo calcio.
Placas Negativas: Fabricadas con rejillas de aleación
de plomo calcio.
Separadores: Separadores de fibra de vidrio de baja
resistencia eléctrica. La alta porosidad del separador
retiene la cantidad de electrolito adecuado para brindar
la capacidad requerida durante toda la vida útil de la
batería.
Válvulas de Seguridad: Las mismas trabajan a
presiones de 1 a 6 psi (0,07 a 0,43 Kg/cm2) y están
diseñadas para liberar la presión interna excedente en
caso de una sobrecarga, manteniendo la presión
interna dentro de valores seguros.
Terminales: Dependiendo del tipo de batería los
terminales cambian de acuerdo a los valores de
corriente de descarga que la misma puede suministrar.
Un sellado perfecto asegura la total estanqueidad de la
batería.
Caja y Tapa: Son fabricadas con resina ABS.
Información sujeta a cambios sin previo aviso
Tabla de dimensiones y pesos

Dimensiones en mm Altura
Tipo Tensión Capacidad máxima Peso Tipo
Nominal Nominal Ancho Largo Alto aprox. aprox. de
(V) a 20 h (H) (L) (W) (mm) (Kg) terminal

CP612 6 1,2 97 24 52 58 0,31 F1

CP620 6 2,0 43 37 76 76 0,34 T5
CP632 6 3,2 134 35 61 67 0,71 F1
CP640 6 4,0 70 47 101 107 0,78 F1
CP645 6 4,5 70 47 101 107 0,85 F1
CP670 6 7,0 151 34 94 100 1,36 F1/F2
CP6120 6 12,0 151 50 94 100 2,10 F1/F2
CP1208 12 0,8 96 25 62 62 0,34 T9/T13
CP1212 12 1,2 97 43 52 58 0,61 F1
CP1223 12 2,3 178 35 61 67 0,99 F1
CP1223C 12 2,0 182 24 61 61 0,71 T10
CP1232 12 3,2 134 67 61 67 1,40 F1
CP1245 12 4,5 90 70 101 107 1,72 F1
CP1270 12 7,0 151 65 95 101 2,66 F1/F2
CP12100 12 10,0 151 98 95 101 3,70 F2
CP12120 12 12,0 151 98 95 101 4,20 F3
CP12170 12 17,0 181 77 167 167 5,70 F3/F4
CP12240 12 24,0 166 175 125 125 8,60 F3/F4
CP12280 12 28,0 165 125 175 182 9,95 F6
6FM33 12 33,0 195 130 159 180 10,20 F7/F11
6FM40 12 40,0 197 165 170 170 13,50 F4/F11
6FM45 12 45,0 197 165 170 170 13,80 F4/F11
6FM55 12 55,0 239 132 205 235 18,00 F8/F11
6FM60 12 60,0 258 166 206 235 24,00 F9/F11
6FM65 12 65,0 350 167 179 183 22,20 F5/F11
6FM75 12 75,0 258 166 206 235 24,00 F9/F11
6FM80 12 80,0 350 167 179 183 24,00 F5/F11
6FM90 12 90,0 306 169 208 231 30,00 F17/F11
6FM100 12 100,0 330 171 214 220 32,00 F5/F11
6FM120 12 120,0 410 176 227 227 38,00 F5/F12
6FM150 12 150,0 485 172 240 240 47,00 F5/F12
6FM200 12 200,0 522 238 218 240 65,00 F16/F12
3FM225 6 225,0 320 176 225 247 30,50 F16

Tensión Final de Descarga Mínima Aceptable

Corriente de Descarga Tensión Final de Descarga (Vpc)

Hasta 0,1 CA 1,75

0,11 - 0,17 CA 1,70
0,18 - 0,25 CA 1,67
0,26 - 0,60 CA 1,60
3,00 CA 1,30
Por arriba de 3,00 CA Consulte con su proveedor

Período de Carga de Refresco

El régimen de descarga más lento para una batería de plomo ácido es su propia autodescarga. Como la corriente es muy pequeña la
tensión de la batería a la cuál se la considera descargada se mantiene en valores altos. (2,00 a 2,03 volts). Debido a esta característica
es necesario establecer un programa de control de inventario a fin de refrescar las baterías a períodos fijos de tiempo.

Temperaturas de almacenaje Período de recarga

20º C o menos Cada 9 meses

20 - 30º C Cada 6 meses
30 - 40ºC Cada 3 meses

Precauciones para evitar la Autodescarga

a. Las baterías deben ser almacenadas en un lugar fresco y seco.
b. Las baterías no deben ser almacenadas con incidencia directa de la luz solar.
c. Las baterías no deben ser sometidas a fuentes externas de calor.
d. La tensión a circuito abierto de las baterías debe ser periódicamente controlada.
Curva de Autodescarga Tensión a circuito abierto y su
relación con la capacidad remanente

110 (a 20ºC / Gravedad específica del Electrolito Normal)

100
27 13,5 9,00 6,75 4,50
CAPACIDAD NOMINAL (%)

90
26 13,0 8,66 6,50 4,33

TENSION BATERIA (V)

80
25 12,5 8,34 6,25 4,17
70

24 12,0 8,34 6,00 4,00

60
40ºC 30ºC 20ºC
23 11,5 7,66 5,75 3,83
50
22 11,0 7,34 5,50 3,67
40 0 10 20 30 40 50 60 70 80 90 100
0 4 6 8 10 12 14 16 18 20

TIEMPO DE ALMACENAMIENTO (MESES) CAPACIDAD REMANENTE (%)

Recarga de Refresco para una Batería Autodescargada

Cuando sea necesario suministrar una recarga de refresco a una batería autodescargada, debe seguirse el siguiente procedimiento:

1. Asegúrese que la tensión a circuito abierto de la batería sea superior a 2 volts. Si la tensión es inferior a 2 volts contacte a su distribuidor o al fabricante.
2. Se recomienda una recarga de refresco con un cargador de tensión constante.

Tiempo de Almacenaje Recomendación de Carga de Refresco

Menos de 6 meses desde la fecha de fabricación o de una previa Carga máxima de 20 horas a una tensión constante de 2,4 vpc.
carga de refresco.

Hasta 12 meses desde la fecha de fabricación o de una previa Carga máxima de 24 horas a una tensión constante de 2,4 vpc.
carga de refresco.
Nota : Una recarga de refresco más rápida puede obtenerse utilizando un cargador de corriente constante. Este método requiere de una
supervisión del proceso de recarga.
Menos de 6 meses desde la fecha de fabricación o de una previa carga Carga máxima de 6 horas a una corriente constante de 0,1ºC Amps.
de refresco.
Hasta 12 meses desde la fecha de fabricación o de una previa carga Carga máxima de 10 horas a una corriente constante de 0,1ºC Amps.
de refresco.

Características de Descarga

Curvas características de descarga para Baterías CP Curvas caracteristicas de descarga para Baterías FM

(V) (V) (V) (V)

PARA BAT. PARA BAT. PARA BAT. PARA BAT.
DE 12 V DE 6 V DE 12 V DE 6 V
13,0 6,5

13,0 6,5
12,0 6,0 0,06C
0,1C

0,2C 12,0 6,0

0,4C
11,0 5,5
0,6C
11,0 5,5
0,1C 0,05C
3C 2C 1C
0,2C
10,0 5,0 0,4C
2C 1C 0,6C
10,0 5,0

5C
9,0 4,5 10C 7C
9,0 4,5

8,0 4,0 8,0 4,0

0 0
1 2 4 6 8 10 20 40 60 2 4 6 8 10 20 40 60 2 4 6 8 10 20 0 1 2 3 5 10 20 30 60 2 3 5 10 20 30

SEGUNDOS MINUTOS HORAS

MINUTOS HORAS
TIEMPO DE DESCARGA

TIEMPO DE DESCARGA

La capacidad del 100% de la batería se obtiene según sea su aplicación: a) en 1 mes para aquellas aplicaciones en las cuales la misma se mantiene a flote;
b) de 3 a 5 ciclos para aplicaciones de carga y descarga.
Efecto de la Temperatura sobre la Capacidad de la Batería
120
La capacidad nominal de las baterías esta especificada a una temperatura de
25ºC. Por arriba de esta temperatura, la capacidad se incrementa

% DE CAPACIDAD DISPONIBLE
100
marginalmente, pero la vida útil disminuye considerablemente. Debe tenerse en 0,05
xC

0,1xC
cuenta que las baterías deben mantenerse en operación dentro de los rangos de 80
0,2xC
temperatura de diseño del fabricante.
60
Por debajo de los 25ºC, la capacidad de la batería decrece. Esta disminución en
la capacidad es más importante a temperaturas por debajo de 0ºC y en 40 1,0xC

descargas de alta intensidad. 2,0xC

20 3,0xC

0
-20 -10 0 10 20 30 40 50 (°C)
4 14 32 50 68 86 104 122 (°F)

Sistema de Carga TEMPERATURA

Existen muchos métodos para la carga de baterías, sin Corriente de Recarga (0,2C AMP)
embargo el método recomendado para la carga de CARGA LIMITADA A 0,2C AMP. Y 2,30 Vpc.

baterías VRLA que asegura el correcto funcionamiento 120

0,25C

CORRIENTE DE CARGA EN C20

de la misma durante toda la vida útil, es el de carga a
100
tensión constante. 0,20C

La tensión de carga elegida deberá depender del uso RECARGA (%) 80

0,15C
particular que se le dé a la batería. La tensión será mas
60
alta si la batería tiene un uso de ciclado que si es una 0,10C
aplicación de flote. 40
Servicio de flote: 2,27 a 2,30 Vpc a 25ºC. 0,05C
20
Servicio de ciclado: 2,40 a 2,45 Vpc a 25ºC.
La corriente inicial debe estar limitada al 20 % de la 0 0
capacidad nominal de la batería ( Ej.: 2 amp. para una 0 5 10 15 20 25 30

batería de 10 Ah de capacidad nominal). TIEMPO (Hs) RECARGA (%) - x C20

El tiempo estimado para una recarga total puede variar según el estado de descarga de la batería y el uso sin embargo puede estimarse en 15 horas
para un caso típico.
Es normal tener que reintegrar a la batería una cantidad de energía superior a la que le fue extraída durante la descarga.
Cuando una batería llegó al estado de carga plena durante una carga a tensión constante de 2,30 VPC y 25ºC la corriente es del orden de 5ma/Ah
(Ej.: 50ma para una batería de 10 Ah de capacidad nominal).

Expectativa de Vida según su Aplicación

La vida útil estimada a 25ºC de las baterías MicroCell en Ciclos en función de la Profundidad de Descarga
120
condiciones de servicio en flote es de 3 a 5 años para la línea CP, y de
5 a 8 años para la línea FM, dependiendo de su uso, temperatura, 100
sistema de carga, etc. En los casos que la batería sea utilizada en
CAPACIDAD (%)

80
condiciones de servicio de ciclado, la vida útil dependerá de la
profundidad de descarga de los ciclos que se le realicen. Cuanto 60
100% P.D.D. 50% P.D.D. 30% P.D.D.
mayor sea la profundidad de descarga, menor será la cantidad de
ciclos que la batería puede proveer. En el caso de una profundidad 40

de descarga del 30 % la batería puede ser ciclada hasta 1200 veces. 20 P.D.D.: Profundidad de Descarga

0 200 400 600 800 1000 1200 1400

CANTIDAD DE CICLOS

Relación entre la Temperatura y la Tensión de Carga

Cuando la temperatura aumenta, la actividad electroquímica dentro de la batería se

(V/CELL)
(V/12V)

(V/8V)

(V/6V)

(V/4V)

incrementa. Lo contrario ocurre cuando la temperatura disminuye por debajo del valor
especificado como estándar (20ºC). Consecuentemente los valores de tensión deben
15,6 10,4 7,8 5,2 2,6
variar de los especificados cuando la batería está sometida permanentemente a una
temperatura distinta a la estándar (20ºC) para prevenir sobrecargas o subcargas.
TENSION DE CARGA

15,0 10,0 7,5 5,0 2,5

Us
oC
icla
La compensación recomendada es de 3mV/ºC/celda para servicio de flote y de
14,4 9,6 7,2 4,8 2,4 do
s 4mV/ºC/celda para servicio de ciclado.
13,8 9,2 6,9 4,6 2,3 Uso
Stan
d By
13,2 8,8 6,6 4,4 2,2

-10 0 10 20 30 40 50 60

TEMPERATURA AMBIENTE (ºC)

Rev. 06/03
