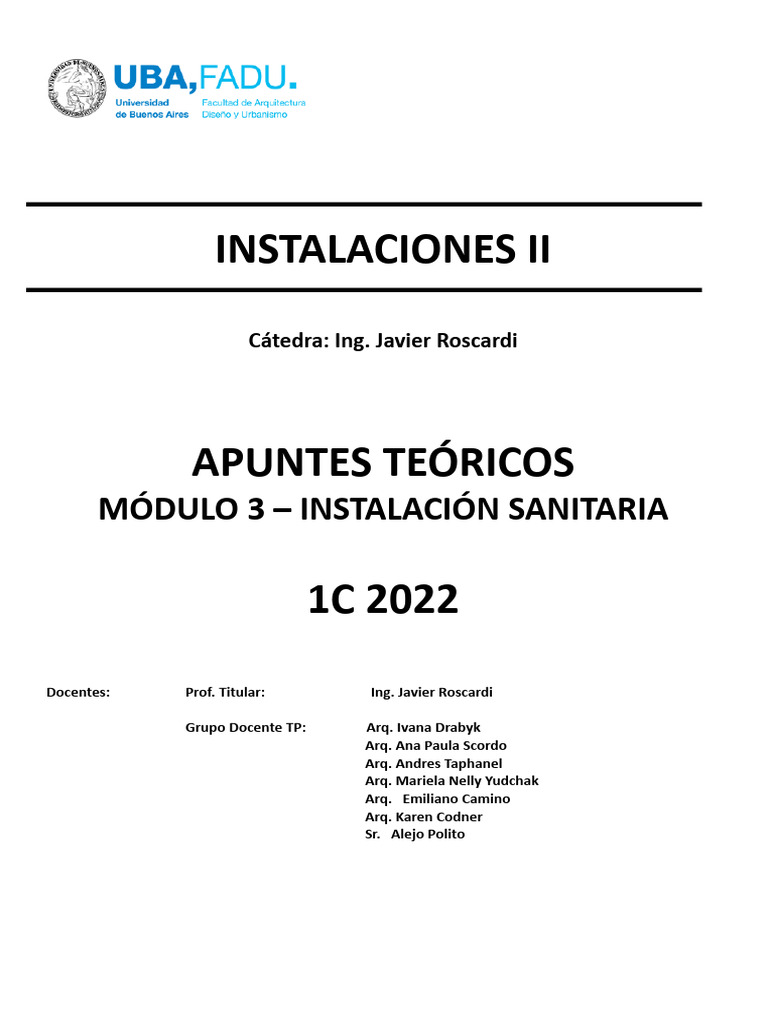

APUNTES TEÓRICOS
MÓDULO 3 – INSTALACIÓN SANITARIA
1C 2022
Docentes: Prof. Titular: Ing. Javier Roscardi
Suministro directo. Solo para viviendas unifamiliares o un máximo de 6 viviendas y si la presión mínima sobre nivel de
acera (H MÍN.ACERA) es menor o igual a 8 metros.
Si H MÍN.ACERA es mayor a 8 m:
b) Si el tanque está ubicado a más de 4 m sobre la H MÍN.ACERA , debe estar por debajo de la H MÁX. ACERA
menos 5 m
Se permite realizar como excepción. (Edificación de una sola planta y como máximo 6 unidades de vivienda, o
edificios existentes sin lugar para tanque de bombeo).
El tanque de bombeo recibe el agua directamente de la red, regulando su entrada a través de un flotante mecánico
(válvula a flotante), y el agua es elevada al tanque de reserva por medio de:
● Equipo de bombeo
● Cañería de impulsión
Si el tanque de bombeo se encuentra por debajo del nivel de la vereda, y el diámetro de la conexión es igual o mayor
a 0.032 m, la alimentación se debe realizar intercalando un sifón invertido o cierre hidráulico (altura 2,50 m) con
válvula de aireación (VA). Esto es necesario porque la entrada de agua al edificio tiene menos resistencia hidráulica
que la de las casas vecinas, y esto provoca una baja en el suministro de agua de dichas casas. La altura del sifón
invertido es de 2,50 m para asegurar la provisión de agua en ducha en P.B. de las casa vecinas.
Los sistemas presurizados en general no es conveniente utilizarlos, ya que llevan aparejados un alto grado de
mantenimiento y una gran dependencia de la provisión de energía eléctrica (cuando se utiliza un sistema de este
tipo, debe instalarse un grupo electrógeno para asegurar la provisión de energía eléctrica). Sin embargo hay veces
que, por no tener presión necesaria (columna de agua) para abastecer un suministro, se debe recurrir a estos
sistemas
CÁTEDRA: ING. JAVIER ROSCARDI
ALTERNATIVA 1: TANQUE HIDRONEUMATICO CON EQUIPO DE BOMEBO
● Tanque hermético, generalmente de acero inoxidable, con sus tapas en forma convexa (para poder soportar
mejor los valores de presión). Pueden ser con o sin membrana interior. Tienen una sola entrada de agua.
Tiene un manómetro para conocer la presión de trabajo. Medidor de nivel. Canilla de purga/o vaciado equipo
de bombas que presurizan el agua dentro del tanque y/o pueden alimentar el consumo.
● Presostatos que permiten regular las presiones de arranque (presión mínima) y de corte (presión máxima)
● Válvulas de seguridad que permiten evitar que el sistema exceda los valores de presión máxima.
Principio de funcionamiento
El sistema se llena por primera vez y repone agua desde una bajada exclusiva del tanque de reserva.
Comenzamos llenando el tanque hasta que se llegue a la presión máxima de trabajo (el presostato de máxima corta
el funcionamiento de las bombas), En esta situación el sistema queda a la espera de un consumo. Cuando se abre
una canilla, el consumo inicial es abastecido por el agua presurizada en el tanque. Comienza a bajar la presión dentro
del tanque. Si se suspende el consumo (pequeño consumo) la presión no bajo al valor mínimo y el sistema queda a la
espera del próximo consumo
Sí se mantiene el consumo, la presión baja hasta que se llega al valor de presión mínima (presostato de mínima).
Esto hace arrancar las bombas y, ellas son las que siguen abasteciendo el consumo hasta que se suspende el
consumo. Las bombas siguen funcionando para llenar nuevamente el tanque y llevar la presión del sistema a su valor
máximo elegido. Una vez logrado este valor (lo detecta el presostato de máxima) las bombas se detienen, y todo el
sistema queda a la espera del próximo consumo.
● Ser impermeable
● Ser inoxidables
● No pueden estar apoyados contra muros que del otro lado estén en contacto con la tierra
● No pueden estar apoyados contra medianeras de sótanos, aunque del otro lado haya otro sótano. Deben
estar separados 50 cm de la pared para permitir la circulación a su alrededor. Pueden sí estar apoyados sobre
un tabique del propio sótano.
● Ser herméticos
● Debe contar con tapas de acceso al interior (mayor de 1000 litros debe contar con tapas en su lateral
ubicadas en el último tercio inferior de 50cm x 50 cm)
● SUBDIVISION: Se debe subdividir cuando el volumen total del tanque es superior a 4.000 litros. Se debe
dividir en dos partes iguales, ambas partes tienen que poder funcionar en forma independiente (ventilación,
tapas de acceso e inspección. Debe realizar doble entrada (una a cada división) si el tabique divisorio llega
hasta arriba)
● FLOTANTES:
o MECÁNICOS: VALVULAS A FLOTANTE. Se coloca siempre en la entrada de agua al tanque que recibe la
red. Tanque de reserva en provisión directa o Tanque de bombeo en provisión indirecta
Requisitos por Altura de columna de agua por carga (presión) del artefacto más alto.
VALORES MÍNIMOS
PARA VÁLVULAS DE LIMPIEZA DE INODOROS 2,5 metros (ver según cada fabricante)
VALORES MÁXIMOS
*POR LOS VALORES QUE SOPORTAN LOS ELEMENTOS Y/O SISTEMAS UTILIZADOS. Si la altura de las columnas que
alimentan artefactos es similar a 45 m o mayor se implementan soluciones como Tanques intermedios, válvulas
reductoras de presión, o sistemas de presurización desde tanque intermedio (sacando el tanque de reserva superior).
Reserva de Incendio
En el caso de ser necesaria una reserva de agua destinada a extinguir un incendio, se puede almacenar de dos
formas:
● RESERVA MIXTA: En este caso en el tanque de reserva (llamado en este caso tanque mixto) para uso
sanitario, también se almacena la de incendio. Las bajadas de incendio se realizan desde el colector en la
parte inferior del tanque y las bajadas para uso sanitario se realizan desde un colector colocado luego de un
sifón invertido. Este sifón invertido garantiza una reserva dinámica de incendio (el volumen se mantiene pero
el agua se renueva).
● RESERVA SEPARADA: La reserva de incendio se almacena en un tanque separado del tanque de reserva.
Generalmente el tanque de incendio se alimenta desde el tanque de reserva, por lo cual el tanque de
incendio debe estar por debajo del de reserva. Desde el tanque de incendio se alimentan algunos servicios
comunes (baños de garaje, canillas de servicio, etc.) para renovar el agua.
En función de:
Es obvio que el volumen del tanque de reserva con provisión directa de red es mayor que el volumen del tanque de
reserva con tanque de bombeo (ya que se toma como total de reserva la suma de los volúmenes de los dos tanques).
El volumen mínimo del tanque de bombeo es de 1/5 de la reserva total diaria (RTD)
Recordar que siempre se debe tener dentro del edificio,(la suma del volumen de agua del tanque de bombeo y el del
tanque de reserva) toda la reserva diaria, es decir, si se toma como volumen de bombeo 1/5 de la RTD , entonces en
volumen de reserva será de 4/5 de la RTD.
● El volumen mínimo para el T. Bombeo. es de 1/5 del volumen total necesario (RTD) y
● El volumen mínimo para el T. Reserva es de 1/3 del volumen total necesario (RTD).
Este equipo es el que permite elevar el agua desde el tanque de bombeo (también se lo suele llamar cisterna) hasta
el tanque de reserva, es decir:
El equipo de bombeo consta de dos bombas iguales (funcionan en forma alternada) del tipo centrífuga, montadas
sobre una base antivibratoria.
Se utilizan en general bombas centrifugas, por lo cual se deben usar válvulas de retención (VR) para retener la
columna de agua en la cañería de impulsión una vez que la bomba ha dejado de funcionar (ha llenado el tanque de
reserva)
● Monoblock: Son las más económicas. Pequeñas potencias, poco caudal y elevan poca altura con respecto a
las necesidades en un edificio.
● Motor separado: son las más utilizadas en edificios, por su caudal y la posibilidad de elevar una columna
importante de agua.
La potencia surge del caudal (en litros / hora) a mover y la presión manométrica (en metros de columna de agua) a
vencer. Más adelante veremos cómo calcular la potencia eléctrica de las bombas
● Pérdidas calculadas
En función de la presión disponible (H) y el caudal necesario (Q) se determina el diámetro de la cañería.
CAÑERÍA DE ENTRADA
Esta cañería es la que va desde la red hasta el tanque de bombeo, llamada Conexión Domiciliaria.
Para determinar el diámetro se debe conocer el volumen del tanque de bombeo y el tiempo de llenado, que es de 1
hs a 4 hs, (generalmente se considera 2 horas). Luego se determinan el caudal del tanque de bombeo (QT.BOMB) en
l/seg. Con este dato (QT.BOMB) y la presión disponible o altura de columna de agua disponible ( Hdisponible ) en mca.
Esta cañería va desde el tanque de bombeo hasta las bombas. El diámetro depende de la bomba seleccionada .En el
caso de adoptar un valor, en general se toma el mismo diámetro de la cañería de entrada.
CAÑERÍA DE IMPULSIÓN
Se adopta en general un rango mayor a la cañería de aspiración. Se debe verificar con el catálogo de la bomba y con
la tabla del CUADRO 3-III el diámetro de la cañería, teniendo en cuenta:
Se estima en un 30 % las pérdidas, pero el valor correcto de pérdidas de presión se obtiene calculando la longitud
equivalente de cañería es un tramo de cañería inexistente en la realidad pero que al agregárselo a la longitud
geométrica de la cañería nos permite tener en cuenta las pérdidas de presión. Este cálculo se realiza considerando
dos conceptos:
● Por rozamiento a lo largo de toda la cañería ( se calcula a partir del material ,diámetro de la cañería y la
velocidad o el caudal a transportar; con una tabla especifica)
EJEMPLO: un caño de latón de 1-1/4” (0.032 m) y una velocidad comprendida entre 1 m/s a 1,5 m/s, tiene
una pérdida de presión de 45 mmca /m (0,045 mca/m), esto quiere decir que por cada metro de cañería
utilizada con las características citadas, hay que agregarle una presión a vencer de 45 mmca, si fueran 40 m
de Long de cañería , la presión que debería vencer por rozamiento seria de 0.045 mca/m x 40 m = 1.8 mca,
Este valor de presión es que pierde el fluido por rozar contra la cañería durante los 40 metros de recorrido.
● Por accesorios (codos, válvulas, etc.), por medio de una tabla se obtiene los valores de perdida de presión en
los distintos elementos.
EJEMPLO: codo de 90 (C90) de 1-1/4 equivale a 1mca ; válvula de retención (VR) equivale a 4 mca, válvula
esclusa (VE) a 0,6 mca. Sí para la longitud de 40 m anterior , consideramos 1VR+ 5 C90 +1VE = 1 x 4mca + 5 x
1mca + 1 x 0,6 mca = 9.6 mca. Este valor de presión es que pierde el fluido por pasar a través de los distintos
accesorios. En total el valor considerando todas las pérdidas será:
Este valor de presión de pérdidas se deberá sumar a los 40 m (en este caso) para obtener el valor total, es
decir 40 mca + 11,4mca = 51.4 mca.
Si la cañería tiene un recorrido con muchos accesorios, este valor del 30 % de pérdidas, puede ser menor que
el valor real.
CÁTEDRA: ING. JAVIER ROSCARDI
POTENCIA DE LAS BOMBAS DE IMPULSIÓN
Con Q (Caudal de la Cañería de Impulsión) y PRESIÓN MANOMÉTRICA se calcula, también, la potencia de las bombas
de impulsión:
Este es un valor de potencia de la bomba es aproximado. El valor correcto habría que obtenerlo a partir de las tablas
del fabricante (entrando con el caudal y la presión a vencer por la bomba).
● Además de las de provisión de agua fría, se suele hacer bajadas especiales para alimentar el equipo que
genera el agua caliente y, si hay, para válvulas de limpieza de inodoro.
La siguiente tabla es un modelo que sirve para realizar una planilla de cálculos de bajadas. Recuerden que en los
cálculos se suman secciones y jamás diámetros.
Es importante al momento del diseño del Colector de las bajadas reservar el espacio de 1 o 2 eventuales futuras
bajadas.
Nro. Designación Cm2 Material Diámetro (m) Cm2 Teórico Comercial Material Nro.
Ej: 1
Ej: 2
LLAVES DE CIERRE
En cada bajada se debe colocar una llave de cierre inmediatamente después de su comienzo para poder sacarla de
servicio sin afectar el funcionamiento de las demás bajadas.
● Las normas indican que sea tipo esclusa, pero en general se usa esférica.
RUPTORES DE VACÍO
● Es peligroso todo artefacto cuya entrada de agua pueda quedar sumergida en agua ya utilizada (bidets,
lavarropas, etc.)
El riesgo en una bajada de este tipo es, haber cerrado la llave de la columna de bajada en el colector, y que la entrada
de agua del artefacto peligroso este sumergida en agua servida. Al abrirse una canilla de un piso por debajo del
artefacto (alimentado por la misma columna que está cerrada) podría producirse un vacío (presión menor que la
atmosférica) que absorbería el agua servida y la haga salir por la canilla abierta en el piso inferior. Entonces la función
del ruptor de vacío, es justamente no permitir que se forme ese vacío y siempre la cañería tenga presión atmosférica,
a pesar que la llave de bajada este cerrada.
Los materiales para cañerías de agua (fría y caliente) los podemos dividir en la siguiente clasificación:
● Materiales no ferrosos
● Materiales Ferrosos
● Materiales Plásticos
MATERIALES NO FERROSOS
● BRONCE: Es una aleación de cobre y estaño entre un 5y 20 %. En general es un material que actualmente
solo se utiliza para colectores grandes, accesorios de conexión, piezas de grifería, partes de equipos (bombas,
etc.)
● COBRE / LATON: Básicamente está formado por Cobre y estaño, igual que el bronce, pero tiene otros
elementos Zinc (reemplaza al estaño) y plomo en muy baja proporción que son más económicos y le dan más
posibilidad de mecanizarlo y sella los poros típicos del bronce.
MATERIALES FERROSOS
Estos materiales prácticamente no se usan en agua fría y/o caliente (salvo el acero inoxidable). Los materiales son:
● HIERRO/ ACERO GALVANIZADO: Son tubos recubiertos por un baño de zinc (para agua potable se debe hacer
el galvanizado por inmersión en caliente y no por electrólisis). Este proceso les da el color gris-plateado y
fundamentalmente los protege de la corrosión. Están en desuso, salvo casos muy particulares.
● ACERO INOXIDABLE: Son tubos de acero con aleación de cromo y níquel y otros componentes en menor
medida. Tienen paredes muy lisas, por lo cual prácticamente no tiene ningún tipo de adherencia (evita
incrustaciones y formación de sarro).
Ventajas: bajo coeficiente de dilatación (con respecto a los de material plástico), por lo cual son muy
recomendable para tramos rectos de gran longitud. Grandes colectores. Instalaciones de agua caliente y
calefacción (con la debida aislación térmica). Por su rigidez, se los puede usar en instalaciones de alta
presión, instalaciones para extinción de incendio, instalaciones industriales, etc. En general no es atacado por
los materiales de la construcción (cales, cementos, etc.) pero tiene grandes problemas con los acelerantes de
fragüe (cloruros). Tiene muy buena resistencia a los rayos solares (rayos UV) y a los agentes atmosféricos
(lluvia acida – niebla salina)
MATERIALES PLASTICOS
Estos materiales son derivados del petróleo (se utilizan los gases de la destilación: etileno, propeno, estireno, cloruro
de vinilo, etc.) son los llamados Monómeros./ La unión de estos de distintas formas y en combinación con aditivos,
forman los polímeros.
● TERMORIGIDOS: Pierden la plasticidad frente al calor, la radiación visible (luz) y UV; y no la recuperan. Se
utilizan en tendidos de redes urbanas de agua, gas, cañerías industriales.
● TERMOPLASTICOS: Se deforman frente al calor, pero el proceso es reversible, es decir, al terminar el proceso,
recuperan en gran medida su estado original. La gran mayoría de las cañerías utilizadas para instalaciones
domiciliarias son de este tipo./ son caños sin costura (se fabrican por inyección o por extrusión)
● No pueden corroerse
Se analizaran los sistemas destinados a la provisión de agua caliente para consumo de uso sanitario.
Como idea general, cualquiera sea el sistema utilizado, siempre el agua que se va a calentar, proviene de la reserva
total diaria del edificio. Por lo cual cuando se realiza el cálculo de la reserva total diaria (RTD), habrá que tener en
cuenta la destinada para la provisión de agua caliente.-La provisión y/o reposición de agua fría a calentar siempre se
realiza desde una bajada exclusiva desde el tanque de reserva.
Es importante destacar que siempre que se le entregue calor a un líquido, las cañerías y el agua van a dilatar y,
motivo por el cual, deberá tenerse en cuenta en el diseño de cañerías (dilatadores) y en el sistema debe haber un
lugar que absorba las dilataciones del líquido (en general será el tanque de reserva).
Se pueden clasificar según distintos criterios, sabiendo que la elección de un criterio no ex excluyente de los otros.
SISTEMAS INDIVIDUALES: Cada unidad tiene su propia fuente de calentamiento de agua (calentador
instantáneo=calefón, termotanque, caldera mural o bajo mesada). En estos casos generalmente se adopta el criterio
de generar con el mismo elemento el agua caliente para calefacción (caldera mural o bajo mesada).
SISTEMAS CENTRALES: en este sistema existe una sola fuente de calentamiento, desde la cual nacen las cañerías de
distribución de agua caliente.
SISTEMAS COMBINADOS: Es la combinación de los dos sistemas anteriores, es decir una parte de la demanda es
abastecida en forma central y otra parte en forma individual. En general se coloca una llave de by-pass para poder
CÁTEDRA: ING. JAVIER ROSCARDI
alimentar desde el sistema central la zona individual (en general se realiza también para lograr una continuidad muy
crítica de uso).
GAS: en general es la fuente más común en nuestro país para generar calor. Existen distintas alternativas de provisión
(red, envasado).
ELECTRICIDAD: Es la forma menos recomendada para este fin , ya que no tiene muy buen rendimiento frente al gas.
La ventaja frente a las anteriores es que no genera gases por combustión.
ENERGIA SOLAR: Mediante paneles solares. Es una forma muy conveniente de obtener la energía térmica necesaria,
pero se debe pensar en la ubicación y espacio para los paneles.
CALENTAMIENTO DIRECTO:
El agua de consumo toma calor de un quemador, y de los gases de combustión a través del conducto de evacuación
(debe ventilar a los cuatro vientos) especialmente diseñado para tal fin (el agua que se calienta no está en contacto
con los gases de combustión). Pueden ser:
● DE FLUJO: Se calienta el agua que se consume, no hay acumulación . Son Acuotubulares, ya que el agua
circula por cañerías que son calentadas por los gases de combustión. Este sistema solo permite el
abastecimiento de una canilla en forma satisfactoria, no es conveniente para consumo simultaneo de varias
canillas. Los equipos son: calentadores instantáneos = calefones (Su capacidad de producción de agua
CALIENTE generalmente andan entre 10 y 16 litros/minuto), canillas eléctricas, duchas eléctricas, calderas
individuales con serpentinas para calentamiento directo de agua potable (llamadas por esta razón: caldera
calefón).
CÁTEDRA: ING. JAVIER ROSCARDI
● POR ACUMULACIÓN: Se calienta el agua dentro de un depósito preparado para tal fin. Son
HUMOTUBULARES, ya que el calor se transmite por medio de tubos por donde se eliminan los gases de
combustión. Este sistema permite el abastecimiento de varios puntos de consumo simultáneamente. Los
equipos son: Termotanques comunes, termotanques con retardo de salida de gases (dentro del conducto
central de evacuación de gases; tienen pestañas llamadas deflectores que retardan la salida de los gases) ,
termotanques de alta recuperación =TAR ( en lugar de tener un solo conducto central de salida , tiene varios
distribuidos de menor diámetro, con lo cual aumenta la superficie de contacto con el agua a calentar y por
ende genera más litros/ hora de agua caliente que un termotanque común con el mismo volumen de
almacenamiento). Existen también termotanques llamados industriales. Los elementos de seguridad de un
termotanque son:
Otro elemento importante es la canilla o grifo de purga y vaciado o desagote. La reposición de agua fría
se realiza mediante una bajada directa desde el tanque de reserva.
CALENTAMIENTO INDIRECTO:
También se pueden usar como fluido primario el proveniente de un sistema de paneles solares,. Recordar que
siempre es conveniente en estos casos, tener como posibilidad de equipo de calentamiento de agua un sistema
convencional, que solo se pondrá en funcionamiento cuando sea necesario.
Las cañerías de distribución forman un circuito abierto. El agua caliente se suministra por la cañería de mando y
abastece a los distintos puntos de consumo. En el caso que no haya consumo el agua caliente queda retenida en la
cañería y no retorna al sistema de calentamiento, por lo cual pierde temperatura y al abrir una canilla habrá que
esperar que circule agua hasta que llegue con la temperatura adecuada.
Este sistema no es conveniente cuando las instalaciones tienen largos recorridos de cañerías o se extiende en varios
pisos.
CON RECIRCULACION
Las cañerías de distribución forman un circuito cerrado. El agua caliente luego de llegar al punto más lejano del
equipo de calentamiento (cañerías de mando), retorna al equipo, es decir está en constante circulación, haya o no
consumo (cañerías de retorno). Solo se pueden usar equipos de calentamiento por acumulación, ya sean directos
(TAR individual o en baterías) o indirectos (sistema de calentamiento de agua: caldera y/o paneles solares, sistema de
acumulación: tanque intermediario). No se pueden usar sistemas de flujo o de calentamiento directo , porque estaria
continuamente en funcionamiento, debido a que el agua esta en constante circulacion.
Para mantener la circulación en el circuito cerrado, se aprovecha el efecto de termosifón (el agua caliente tiene
menor densidad que el agua fría) pero en general este fenómeno no es suficiente para mantener el caudal necesario
en el sistema, por lo cual siempre se coloca una bomba recirculadora o agitadora de muy baja potencia.
Generalmente se coloca en el retorno, también se podría colocar en el mando pero tendría requisitos más exigentes
debido a la temperatura más elevada.
Cada mando tiene su retorno esto implica que el sistema es muy independiente con respecto a los otros sistemas,
pero utiliza mucha cañería. Se utiliza para alimentar locales de primera, ya que el suministro es a la mayor
temperatura posible.
Hay un solo mando, del cual se arman todos los retornos, por tal motivo utiliza menos cañería que el anterior pero lo
hace muy dependiente (un problema en el mando deja a todo el sistema sin servicio). La temperatura de trabajo es
inferior al anterior.
Permite que cada columna sea independiente. Se pueden alimentar por mando locales de primera y por retorno
baños y toilettes.
La elección de un sistema de distribución se hará en función de las prestaciones que el sistema otorgue a las
necesidades planteadas en el proyecto (vivienda unifamiliar, edificio de mediana o gran altura, clubes o centros
deportivos, etc.).
Se toma en general los siguientes consumos que se deben adicionar a la reserva de agua fría para formar la reserva
total diaria (RTD).
A modo de ejemplo, para resumir el cálculo del sistema de agua caliente sanitaria (ACS) supongamos que tenemos
un edificio de planta baja, un SS (con un local sanitario mínimo) y 6 pisos, considerando 2 departamentos por piso.
CONSUMO CONSUMO
PISO / NIVEL DENOMINACIÓN CARACTERISTICAS CANTIDAD
UNITARIO TOTAL
3600 seg
Una vez que tenemos El Qmando y Rendimiento Quemador (cantidad de calor) buscamos el TAR, según los catálogos de
fabricante. Eligiendo el modelo obtendremos los datos de las conexiones de agua y gas que requiere el equipo
seleccionado.
