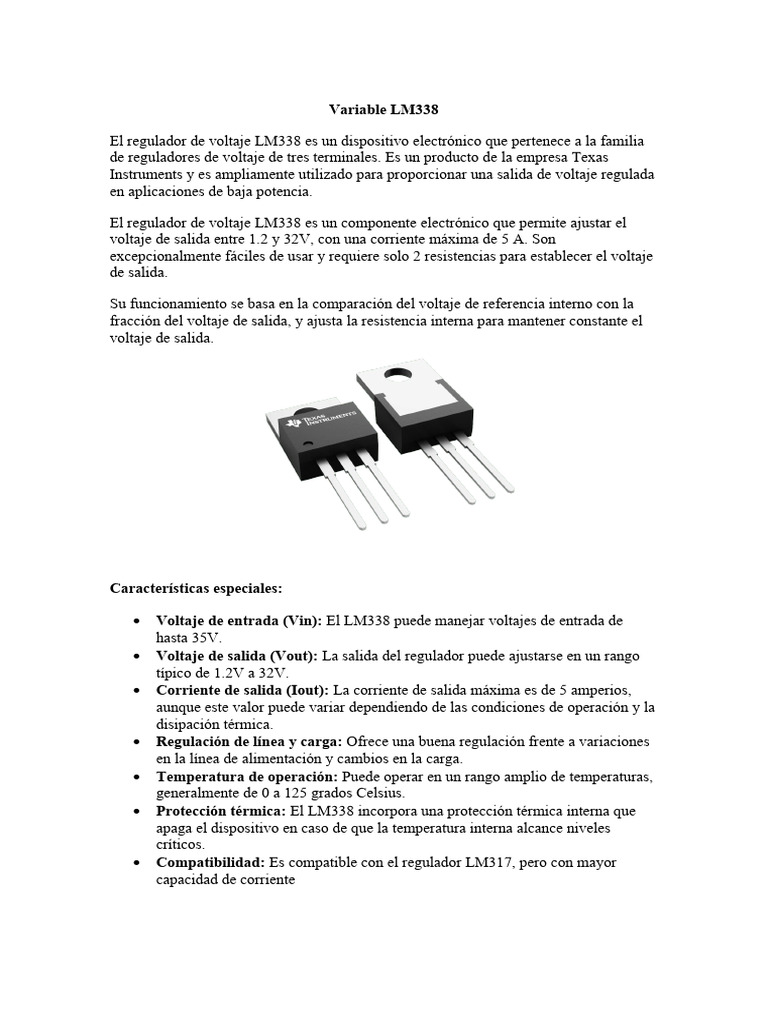

Variable LM338

El regulador de voltaje LM338 es un dispositivo electrónico que pertenece a la familia

de reguladores de voltaje de tres terminales. Es un producto de la empresa Texas
Instruments y es ampliamente utilizado para proporcionar una salida de voltaje regulada
en aplicaciones de baja potencia.

El regulador de voltaje LM338 es un componente electrónico que permite ajustar el

voltaje de salida entre 1.2 y 32V, con una corriente máxima de 5 A. Son
excepcionalmente fáciles de usar y requiere solo 2 resistencias para establecer el voltaje
de salida.

Su funcionamiento se basa en la comparación del voltaje de referencia interno con la

fracción del voltaje de salida, y ajusta la resistencia interna para mantener constante el
voltaje de salida.

Características especiales:

 Voltaje de entrada (Vin): El LM338 puede manejar voltajes de entrada de

hasta 35V.
 Voltaje de salida (Vout): La salida del regulador puede ajustarse en un rango
típico de 1.2V a 32V.
 Corriente de salida (Iout): La corriente de salida máxima es de 5 amperios,
aunque este valor puede variar dependiendo de las condiciones de operación y la
disipación térmica.
 Regulación de línea y carga: Ofrece una buena regulación frente a variaciones
en la línea de alimentación y cambios en la carga.
 Temperatura de operación: Puede operar en un rango amplio de temperaturas,
generalmente de 0 a 125 grados Celsius.
 Protección térmica: El LM338 incorpora una protección térmica interna que
apaga el dispositivo en caso de que la temperatura interna alcance niveles
críticos.
 Compatibilidad: Es compatible con el regulador LM317, pero con mayor
capacidad de corriente
El LM338 tiene la característica especial de que permite picos de corriente de hasta
12A, por un corto periodo de tiempo, esto permite que se utilice con cargas transitorias
pesadas y acelera el arranque bajo condiciones de carga completa.

Pinout:

El LM338 tiene tres pines principales:

 Pin 1 (Ajuste o Adj): Conectado a través de una resistencia ajustable o

potenciómetro para establecer el voltaje de salida.
 Pin 2 (Salida o Out): Proporciona el voltaje de salida regulado.
 Pin 3 (Entrada o In): Recibe el voltaje de entrada no regulado.

Aplicaciones:

El LM338 es un regulador de voltaje muy útil para diversas aplicaciones, como, por
ejemplo:

 Fuentes de alimentación variables, que permiten ajustar el voltaje de salida

según las necesidades del circuito.
 Cargadores de baterías, que pueden regular la corriente y el voltaje de carga
para evitar dañar las baterías.
 Amplificadores de audio, que pueden proporcionar una alimentación estable y
sin ruido a los componentes de audio.
 Convertidores de voltaje, que pueden elevar o reducir el voltaje de entrada a un
valor deseado.

Estas son solo algunas de las posibles aplicaciones del LM338, pero hay muchas más.
