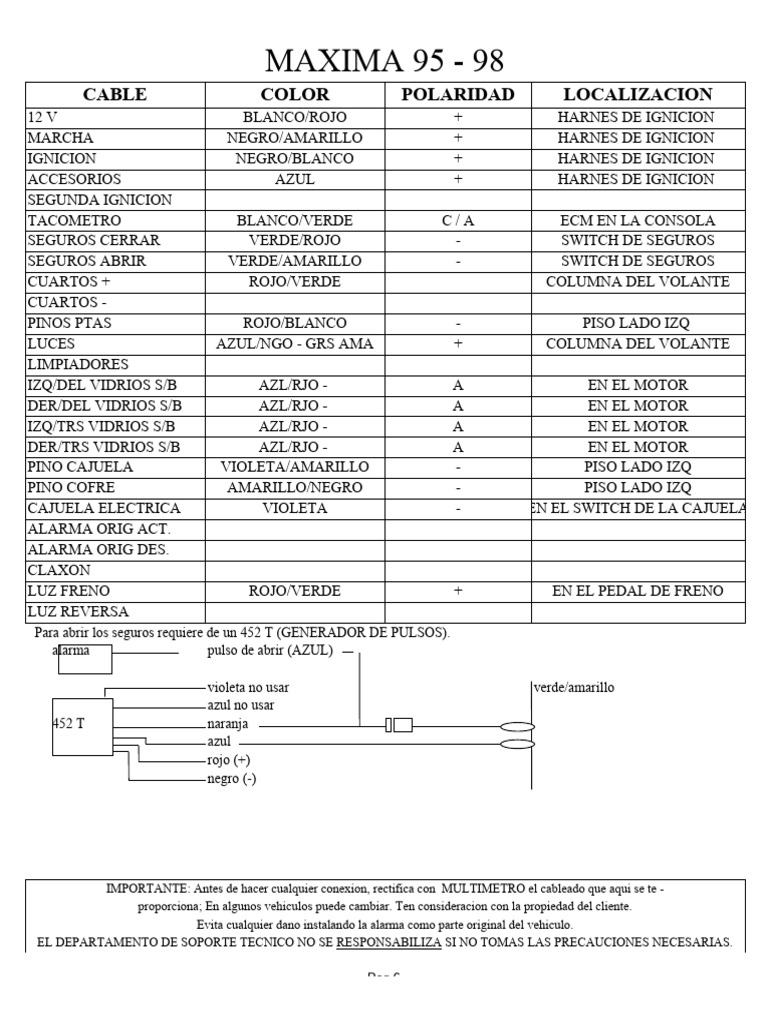

MAXIMA 95 - 98

CABLE COLOR POLARIDAD LOCALIZACION

12 V BLANCO/ROJO + HARNES DE IGNICION
MARCHA NEGRO/AMARILLO + HARNES DE IGNICION
IGNICION NEGRO/BLANCO + HARNES DE IGNICION
ACCESORIOS AZUL + HARNES DE IGNICION
SEGUNDA IGNICION
TACOMETRO BLANCO/VERDE C/A ECM EN LA CONSOLA
SEGUROS CERRAR VERDE/ROJO - SWITCH DE SEGUROS
SEGUROS ABRIR VERDE/AMARILLO - SWITCH DE SEGUROS
CUARTOS + ROJO/VERDE COLUMNA DEL VOLANTE
CUARTOS -
PINOS PTAS ROJO/BLANCO - PISO LADO IZQ
LUCES AZUL/NGO - GRS AMA + COLUMNA DEL VOLANTE
LIMPIADORES
IZQ/DEL VIDRIOS S/B AZL/RJO - A EN EL MOTOR
DER/DEL VIDRIOS S/B AZL/RJO - A EN EL MOTOR
IZQ/TRS VIDRIOS S/B AZL/RJO - A EN EL MOTOR
DER/TRS VIDRIOS S/B AZL/RJO - A EN EL MOTOR
PINO CAJUELA VIOLETA/AMARILLO - PISO LADO IZQ
PINO COFRE AMARILLO/NEGRO - PISO LADO IZQ
CAJUELA ELECTRICA VIOLETA - EN EL SWITCH DE LA CAJUELA
ALARMA ORIG ACT.
ALARMA ORIG DES.
CLAXON
LUZ FRENO ROJO/VERDE + EN EL PEDAL DE FRENO
LUZ REVERSA
Para abrir los seguros requiere de un 452 T (GENERADOR DE PULSOS).
alarma pulso de abrir (AZUL)

violeta no usar verde/amarillo

azul no usar
452 T naranja
azul
rojo (+)
negro (-)

IMPORTANTE: Antes de hacer cualquier conexion, rectifica con MULTIMETRO el cableado que aqui se te -
proporciona; En algunos vehiculos puede cambiar. Ten consideracion con la propiedad del cliente.
Evita cualquier dano instalando la alarma como parte original del vehiculo.
EL DEPARTAMENTO DE SOPORTE TECNICO NO SE RESPONSABILIZA SI NO TOMAS LAS PRECAUCIONES NECESARIAS.
