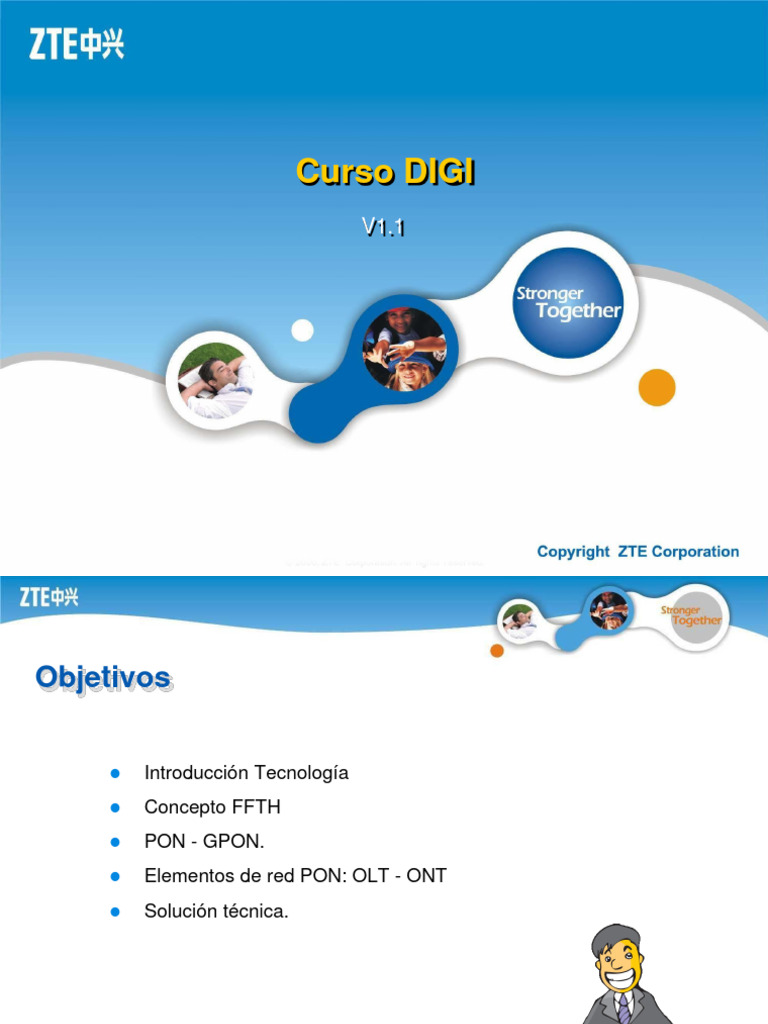

Curso DIGI

V1.1
Objetivos

 Introducción Tecnología
 Concepto FFTH
 PON - GPON.
 Elementos de red PON: OLT - ONT
 Solución técnica.

2
INTRODUCCIÓN TECNOLOGÍA
GPON

3
 Fundamentos
 GPON - Red Óptica Pasiva con Capacidad de Gigabit
 Velocidades de US 1.25 Gbit/s y de 2.5 Gbit/s por enlace de fibra (puerto)
 64 usuarios por enlace de fibra (puerto)
 Elementos Activos: OLT (Optical line terminal), ONU (Optinal Network
Unit)

4
 Fundamentos
 DS - Broadcast

 US - TDMA

5
 Estándar GPON

Estandar No. Descripcion

ITU-T G.984.1 Características Generales GPON

Protocolos: GTC, de Gestión (OAM, PLOAM, OMCI).

ITU-T G.984.2 to ITU-T G.984.6
Banda de frecuencia GPON, Alcance de GPON.

ITU-T G.988 OMCI

6
 Aspectos diferenciales de GPON
 Red que posibilita el cambio cultural al tipo de producto
solicitado por usuarios, ante nuevas necesidades.
 Ancho de banda y distancia.
 Economía. xPON reduce el CAPEX en fibra óptica (1FO para
muchos usuarios)
 servicio y usuaCalidad de servicio. GPON dispone de un
modelo que garantiza el ancho de banda necesario para cada
rio.
 Seguridad. Cifrado de datos.
 Facilita en la operación y mantenimiento.
 Escalabilidad. Utilizando la misma infraestructura de fibra.

7
 Evolución
 GPON, XG-PON, XGS-PON, NG-PON2

 XG-PON (10G down / 2.5G up) – ITU G.987, 2009. XG-PON is essentially
a higher bandwidth version of GPON. It has the same capabilities as
GPON and can co-exist on the same fiber with GPON. XG-PON has been
minimally deployed to date.
 XGS-PON (10G down / 10G up) – ITU G.9807.1, 2016. XGS-PON is a
higher bandwidth, symmetric version of GPON. Again, the same
capabilities of GPON and can co-exist on the same fiber with GPON.
XGS-PON deployments are just beginning.
 NG-PON2 (40G down / 40G up) – ITU G.989, 2015. Not only is NG-PON2
a higher bandwidth version of GPON, it also enables new capabilities
like wavelength mobility and channel bonding. NG-PON2 co-exists well
with GPON, XG-PON, and XGS-PON.

8
Arquitectura y Multiplexación Trama GPON

 Trama GTC - DS.

9
Arquitectura y Multiplexación Trama GPON

 Trama GTC - US.

10
Elementos de Red y Topologías FTTH

 FTTH. Fiber to the Home. Red de fibra óptica hasta el

hogar .
Dos tipos:
 Punto a punto. 1 o 2 FO desde central para cada
usuario/hogar .
 Punto a multipunto. 1FO desde central compartida por
múltiples usuarios.
 Otras variantes FTTx: FTTN, FTTB …

11
Elementos de Red y Topologías FTTH

Elementos Activos
 OLT Optical Line Termination
 ONT Optical Network Termination
 HGW HomeGateWay
 Decodificador TV

Elementos Pasivos
 Spliters
 wDM1r Wavelength Division Multiplexing
12
Elementos de Red y Topologías FTTH

13
Servicios GPON y QoS

14
Servicios GPON y QoS

 Tráfico marcado con COS =>OLT=> Asigna a colas de prioridad

 Tráfico de subida
 TCON y colas de prioridad
 Tráfico de bajada
 Colas de prioridad
 Servicios
 IPTV / Voice
 IPTV (multicast). Más prioridad
 Voice. Más prioridad
 Data
 BE . Menos prioridad

15
Certificación de Interoperabilidad BBF

 La certificación BBF.247 de una ONT es fundamental para

poder incorporar nuevos modelos en redes de acceso
mutualizadas con otros operadores.

16
Estructura Hardware C300

17
PON & GPON

 PON. Passive Optical Network.

- Red óptica pasiva, en la que no existen elementos activos
entre las instalaciones del operador (OLT) y el equipo terminal
de usuario (ONT).
 GPON. Red Óptica Pasiva con Capacidad de Gigabit.
- Es una tecnología que se basa en la red PON para transportar
los servicios Ethernet al usuario.
- Basadas en las recomendaciones G.984.x del ITU-T para
compartir un medio óptico común por varios usuarios.
- Formada por dos elementos activos: OLT y ONT.

18
PON & GPON

 Splitters
- Son dispositivos de distribución óptica bidireccional, es decir,
dividen la potencia recibida entre los múltiples puertos de
salida, y también confinan los haces de los puertos de salida
hacia un único haz hacia la entrada.
- Generan atenuación.
- Son dispositivos puramente pasivos que funcionan de forma
autónoma, lo que los hace susceptibles económicamente ya
que abaratan los constes de instalación y necesitan menos
mantenimiento.

19
OLT - ONT

 OLT. Optical (Equipo de central )Line Terminal.

- De él parten las fibras ópticas hacia los usuarios.
- Agrega el tráfico proveniente de los clientes y lo encamina
hacia la red de agregación.

 ONT/ONU. Equipo de usuario (Optical Network

Termination Unit).
- Equipo de cliente donde acaba la fibra y ofrece los servicios a
cliente (voIP, internet, IPTV, TLS..)

20
OLT ZXA10 C300 Descripción HW.

21
OLT ZXA10 C300 Descripción HW.
- 1 U height for Fan (U=44.45 mm)
- 9 U height for service board (Chassis)
- Power supply: -48 V（-38 V ~ -57 V）
- Line outlet: On the front panel
- Operating temperature: -5°C ~ 45°C
- Operating humidity: 5% ~ 95%

22
OLT ZXA10 C300 – 19”

23
OLT ZXA10 C300 – 21”
 Características 21 pulgadas

- 9 Us de Altura
- Slots - 23 tarjetas

 Chassis 21 pulgadas
Item Especificaciones
449,2 mm x 535 mm x 270 mm (Alto, ancho,
Dimensiones profundo)
14 kg vacío
Peso 36,6 kg - totalmente equipado

24
OLT ZXA10 C300 – 19”
 Características 19 pulgadas

- 9 Us de Altura
- Slots - 21 tarjetas

 Chassis 19 pulgadas

Item Especificaciones
443,7 mm x 482,6 mm x 270 mm (Alto, ancho,
Dimensiones profundo)
12,5 kg vacío
Peso 34,2 kg - totalmente equipado

25
OLT ZXA10 C300 – 21”
 Características

- Tarjetas de línea: 16 - GTGH, GTXO, GTTO

- Controladoras: 2 - SCTMB 1 Maestra, 1 Esclava
- Fuentes alimentación: 2 - PWRH
- Tarjetas Uplink: 2 – HUTQ
- Tarjetas Alarmas – 1 - CICK o CICG

26
OLT ZXA10 C300 – 19”
 Características

- Tarjetas de línea: 14 - GTGH, GTXO, GTTO

- Controladoras: 2 - SCTMB (1 Maestra, 1 Esclava)
- Fuentes alimentación: 2 - PWRH
- Tarjetas Uplink: 2 – HUTQ
- Tarjetas Alarmas – 1 - CICK
- Bandeja Ventiladores – 1 (8 ventiladores o
4 ventiladores)

27
OLT ZXA10 C320

C320

28
OLT ZXA10 C320

 Características

- 2 Us de Altura
- Slots - 5 tarjetas

29
OLT ZXA10 C320

 Características

- Tarjetas de línea: 2 - GTGH, GTGO

- Controladoras: 2 - SMXA 1 Maestra, 1 Esclava
- Fuentes alimentación: 2 - Incluida dentro Controladora
- Bandeja Ventiladores: 1

30
OLT ZXA10 – Tarjeta Controladora

 Características

- Tarjetas de línea: 2 - GTGH, GTGO

- Controladoras: 2 - SMXA 1 Maestra, 1 Esclava
- Fuentes alimentación: 2 - Incluida dentro Controladora
- Bandeja Ventiladores: 1

31
OLT ZXA10 Controladora leds

32
OLT ZXA10 – Tarjeta de Línea

33
OLT ZXA10 – Tarjeta Línea leds

34
OLT ZXA10 – Tarjeta de Uplink

35
OLT ZXA10 – Tarjeta de Interfaz Común
 CICK
- 2 interfaces de entrada de reloj de 75 ohms
- 1 interfaz de salida de reloj de 75 ohms
- 2 interfaces de entrada de relojo de 120 ohms
- 1 Interfaz de salida de reloj de 120 ohms
- 1 interfaz Ethernet de mantenimiento fuera de banda
- 1 interfaz de Puerto serie RS232 (opcional)
- 4 interfaces de entrada digital
- 4 interfaces de salida digital

36
OLT ZXA10 – Tarjeta de Interfaz Común
 CICK
- 1 interfaz de sensor de humo
- 1 interfaz de sensor de humedad
- 1 Interfaz de sensor de puerta abierta
- 1 interfaz de sensor de inundación

37
OLT ZXA10 – Tarjeta de Interfaz Común

38
ONTs

39
ONT ZTE F-680v4

40
ONT ZTE F-680 v4.0

- El ITU G.984.x & G.988

- 802.1Q, 802.1p Ethernet capability
- 11ac Wave 2 Dual-Band concurrent Wi-Fi up to 2100Mbps
- MIMO2x2 at 2.4GHz and MIMO4x4 at 5GHz
- MU-MIMO enables high efficiency
- IP address/router management
- IGMP v1/v2/v3 and MLD v1/v2 Proxy/Snooping
- OMCI / TR-069 for remote management
- SIP protocol, T.38/T.30 FAX
- USB 2.0 for shared storage or 3G/LTE Dongle
- IPv4/v6 Dual stack/DS-Lite

41
ONT ZTE F-601

- El ITU G.984.x & G.988

- Compact housing design
- ITU G.984.x and G.988
- 802.1Q, VLAN translation 1:1
- 802.1p, classification, rate limiting, shaping and priority setting
- IGMP v1/v2/V3 Snooping
- OMCI for remote management

42
SOFTWARE

43
OLT ZXA10 – Software

- La estructura software de la OLT se compone:

- Version software OLT

- Parches OLT
- Version software de las ONTs
- Fichero de configuración de OLT
- Otros ficheros
- Todo el software se almacena en las controladoras.
- Ambas controladoras tienen el mismo software almacenado, excepto otros
ficheros.

44
OLT ZXA10 – Software

Versión software OLT

- El software de OLT tiene una version principal: v2.0.2; v2.1.0..

- Las versiones principales tienen distintos releases: T37, T59..
- Sobre las versiones se montan paquetes de parches: SP016, SP34…para
solucionar problemas
- Ejemplo de versión software con parche: v2.1.0T59SP034

45
OLT ZXA10 – Software
Versión software OLT

- Cada tipo de tarjeta maneja sus ficheros de versión y parches específicos

- Por tarjeta: <nombre_tarjeta>.mvr, <nombre_tarjeta>.bt y
<nombre_tarjeta>.fw. (incluir pm.fw )
- Los ficheros .mvr contienen la funcionalidad GPON. Los ficheros .fw y .bt
contienen las funcionalidades de arranque de software, manejo de
periféricos…
- Cada tipo de fichero software tiene un procedimiento diferente de activación

- .mvr => solamente reiniciando tarjeta

- .bt => activando el software por comando y reiniciando la tarjeta
- .fw => activando el software por comando y reiniciando la tarjeta

46
OLT ZXA10 –Software
Versión software OLT

- El Nuevo software puede estar descargado en la OLT pero si no se reinicia las

OLT utiliza la versión running de su memoria RAM.
- Todas las tarjetas traen una versión. Si se reemplaza una tarjeta se tiene que
comprobar el software. En caso de no utilizar la última versión, se tendrá que
instalar.
- La descarga de la versión se puede realizer en local (PC local) o desde el
gestor remoto (Netnumen) u otro servidor al que tenga acceso la OLT y en el
que se tenga un servidor FTP.

47
OLT ZXA10 – Software

Parches de OLT

- Pueden venir de forma individual o en un paquete o en ambos formatos

(normalmente)
- Los parches siempre se tienen que activar para que entren en funcionamiento
- Generalmente, hay que reiniciar las tarjetas o la OLT para que se activen.
- Aquellos parches que no se utilizan se deben borrar, aunque no es obligatorio.

48
OLT ZXA10 – Software

Versión Software ONTs

- Los ficheros de la versión de software de ONT se almacenan en la OLT.

- Estos ficheros en OLT se utilizan únicamente para descargar la versión en la
ONT.
- Si se usa el ACS u otro mecanismo para descarga de la versión, no es
necesario guardarlos en la OLT. En este caso, no se utizarán las tareas de
upgrade de ONT corriendo en OLT.

49
OLT ZXA10 – Software

Fichero Configuración OLT

- El fichero de configuración de la OLT incluye todos los parámetros de

configuración
- Después de modificar un parámetro y grabar el cambio, el fichero de
configuración se actualiza.
- La OLT mantiene 2 ficheros de configuración, el ultimo guardado y el
inmediatamente anterior
- Un nuevo fichero de configuración se puede descargar o se puede almacenar
en un servidor externo o Netnumen
- Es conveniente guarder los cambios en la OLT, justo después de realizar los
mismos.

50
OLT ZXA10 – Software - Comandos

Comandos Comprobar Software/ficheros

 Version OLT
- show file version
- show version-running
- show version-saved master
- show version-saved slave

 Parches OLT
- show patch-saved
- show patch-running

 Ficheros ONT
- show file version-ru

51
OLT ZXA10 – Software - Comandos

Comandos Comprobar Software

 Fichero de configuración
- show file cfg-startup
- show running-config

52
OLT ZXA10 – Software - Comandos

Comandos Descargar Software

 Fichero de version de OLT

- file download version <nombre_fichero.mvr> ftp ip <ip_ftp_server> path
<directorio_donde_esta_fichero> user <usuario_ftp> password
<password_usuario_ftp>

 Fichero de patches
- file download patch <nombre_fichero_parches> ftp ip <ip_ftp_server> path
<directorio_donde_deposita_fichero> user <usuario_ftp> password
<password_usuario_ftp>
 Fichero de versión de ONT
- file download version-ru <nombre_del_fichero_version_ont> ftp ip
<ip_ftp_server> path <directorio_donde_esta_fichero> user <usuario_ftp>
password <password_usuario_ftp>

53
OLT ZXA10 – Software - Comandos
Backup del Software de la Configuración
 Grabar Configuración
- write

 Upload de la configuracíón
- file upload cfg-startup startrun.dat ftp ip <ip_ftp_server> path
<directorio_donde_esta_fichero> user <usuario_ftp> password
<password_usuario_ftp>

 Download de la configuracíón (solo en caso de recupearción

de configuración antigua)
- file download cfg-startup startrun.dat ftp ip <ip_ftp_server> path
<directorio_donde_esta_fichero> user <usuario_ftp> password
<password_usuario_ftp>

 Caso Download configuracion, reboot OLT

- reboot => reboot OLT

54
OLT ZXA10 – Software - Comandos

Upgrade Versión Software y Parches

 Procedimiento
- Comprobar software
- Actualización ficheros BT de cada tarjeta
- Reboot OLT o de la tarjeta
- Actualización ficheros FW
- Comprobar estado FW en tarjetas
- Reinicio de la tarjeta
- Comprobar actualización software
- Comprobar parches
- Activación Parches
- Comprobar activación parches
55
OLT ZXA10 – Software - Comandos

Upgrade Versión Software y Parches

 Comprobar Software
- show version-saved master
- show version-saved slave

 Actualización ficheros BT de cada tarjeta

- update-boot slot <slot_tarjeta> => <slot_tarjeta> =[2-22]

 Reboot OLT o de la tarjeta

- reboot
- reset-card <slot_tarjeta> => <slot_tarjeta> =[2-22]

56
OLT ZXA10 – Software - Comandos

Upgrade Versión Software y Parches

 Actualización ficheros FW
- update-cpld <slot_tarjeta> sw 1 => <slot_tarjeta> =[2-22]

 Actualización ficheros BT de cada tarjeta

- update-boot slot <slot_tarjeta> => <slot_tarjeta> =[2-22]

 Reboot OLT o de la tarjeta

- reboot => reboot OLT
- reset-card <slot_tarjeta> => <slot_tarjeta> =[2-22]

57
OLT ZXA10 – Software - Comandos

Upgrade Versión Software y Parches

 Comprobación Activación SW
- show updatecpld

 Comprobar Estado de Parches

- show patch-running
- show patch-saved

 Comprobar activación parches o paquete de patches

- patch active <nombre_parche>
- patch active package <nombre_del_paquete_parches>

58
OLT ZXA10 – Software - Comandos

Upgrade Versión Software y Parches

 Reboot OLT o de la tarjeta

- reboot => reboot OLT
- reset-card <slot_tarjeta> => <slot_tarjeta> =[2-22]

 Comproción Estado de Parches

- show patch-running
- show patch-saved

59
OLT ZXA10 – Software - Comandos
Versión ONT

 Procedimiento
- Comprobar ficheros software de ONT en OLT
- Descarga del software desde gestor Netnumen o FTP server
- Crear tarea de actualización de software de ONT
- Otros comandos

60
OLT ZXA10 – Software - Comandos
Versión ONT

 Comprobar software ONT

- show file version-ru

 Descarga del software desde gestor Netnumen o FTP

server
- file download version-ru <nombre_version_ont> ftp ip <ip_ftp_server> path
<directorio_donde_esta_fichero> user <usuario_ftp> password
<password_usuario_ftp>

61
OLT ZXA10 – Software - Comandos
Versión ONT

 Crear tarea de actualización de software de ONT

- conf t
- remote-unit <nombre_tarea_actualización>
- Description <cualquier_descripcón_de_la_tarea>
- version-file <nombre_complete_fichero_version>
- equipment-type <tipo_de_equipo> Se obtiene con el comando show remot-unit
info gpon-olt_1/<slot>/<Puerto> <numero_ont>
- mode both => descarga,: online, offline
- service-type Gpon
- vendor-name <nombre_del_suministrador_ont> Se obtiene con el comando
show remot-unit info gpon-
olt_1/<slot>/<Puerto> <numero_ont>

62
OLT ZXA10 – Software - Comandos
Versión ONT

 Crear tarea de actualización de software de ONT

- range <numero_onts_simultáneas_actualización> => por ejemplo: 20
- action update-and-reboot => opción habitual
- match-vertag <equal, unequal> <etiqueta_identifica_versión> Se obtiene con el
comando show remot-unit
info gpon-olt_1/<slot>/<Puerto> <numero_ont>

63
OLT ZXA10 – Software - Comandos
Versión ONT

 Otros comandos
- Show remote-unit task
- Show remote-unit info gpon-olt_1/<slot>/<port> <onu_id>
- Remote-unit commit gpon-olt_1/<slot>/<port> <onu_id>

- match-vertag <equal, unequal> <etiqueta_identifica_versión> Se obtiene con el

comando show remot-unit
info gpon-olt_1/<slot>/<Puerto> <numero_ont>

64
PLANIFICACIÓN

65
 Internal use only▲

Planificación

© ZTE All rights reserved

66
OLT ZXA10 – Planificación
Transceptores

 GPON/XG-PON1
- OLT TX=1490 nm, RX=1310 nm; SC-PC;

 Transmisión:
- XGPON N2a => SFP GTXO. [+4, +8] dBm.
- B+ => SFP [+1.5, +5]dBm; Alcance 20km.
- C+ => SFP [+3,+7]dBm

 WDMr (Multiplexor)
- atenuación de 1.5 dBm

67
OLT ZXA10 – Planificación
Transceptores

 Sensibilidad:
- XGPON N2a => SFP GTXO. -29.5 OLT dBm.
- B+ => -28dBm
- C+ => -30dBm

 UPLINK
- 1310 nm en tarjeta uplink – valores potencia optica = [-7.7, 0]dBm, LC-PC;
alcance 10km.

68
 Internal use only▲

Planificación

 Soporta un máximo de ratio 1:128 (Estandard).

- Splitters de hasta 128 divisores ópticos por cada transmisor . Pero no es
recomendable llegar a 128 por la atenuación excesiva. Se prefiere
colocar más OLT´s redistribuidos estratégicamente para aumentar la
cobertura.

© ZTE All rights reserved

69 69
Planificación
 Atenuación Divisores, FO y empalmes

70
 Internal use only▲

Planificación
Ejemplo de cálculo distancia máxima 1:64

© ZTE All rights reserved

71 71
 Internal use only▲

Planificación

 C320
- MAC = 32K por tarjeta.
- MTU = 2000bytes
- Split radio = 1:128 (recomendado 1:64)
- Máxima Distancia Lógica = 60Km (Es menor debido a atenuación de
Splitters)
- Máxima Diferencia Distancia = 40Km
- TCONT = 1K por puerto, , con 8K por tarjeta
- Número Máximo ONT = 128 por puerto
- GEMPORT = 1K por puerto, con 8K por tarjeta
- Perfiles TCONT definidos = 512

© ZTE All rights reserved

72 72
 Internal use only▲

Planificación

 C300
- MAC = 32K por tarjeta.
- MTU = 2000bytes
- TCONT = 1K por puerto, 8K por tarjeta
- Número Máximo ONT = 128 por puerto
- GEMPORT = 1K por puerto, 8K por tarjeta
- Perfiles TCONT definidos = 512

© ZTE All rights reserved

73 73
 Internal use only▲

C300 Commissioning
Proceso de Arranque y Configuración Inicial OLT

 Explicado en Anexo.1

© ZTE All rights reserved

74 74
 Internal use only▲

ARQUITECTURA TRAMA GPON

 En sentido descendente, debido a la topología en árbol de la

red GPON, se utiliza broadcast para enviar la señal a todas sus
ONTs. A la hora de transmitir la información, se hace uso de la
tecnología TDM (Time Division Multiplexing) para el envío
descendente de la información.
 En sentido ascendente, el acceso a un medio compartido
común (la fibra óptica) requiere de un mecanismo determinista
que evite colisiones entre las ONTs y que garantice el ancho de
banda a cada usuario. Se utiliza TDMA (Time Division Multiple
Access): todos los elementos de la red GPON están
sincronizados a una referencia temporal común, y se asignan
períodos estrictos y exclusivos de acceso al medio, lo que
posibilita la ausencia de colisiones.
 La sincronización se complementa mediante un sofisticado
método de ranging para que el acceso al medio de la ONT se
produzca en el instante preciso, acorde con la distancia física
que le separa de la OLT.
 La asignación del ancho de banda en el sentido ascendente se
realiza gracias a la técnica de Asignación Dinámica del Ancho
de Banda DBA (Dynamic Bandwidth Allocation).
 DBA es una técnica que permite que el ancho de banda en un
medio compartido pueda ser asignado de forma adecuada y
dependiendo de la necesidad entre diferentes usuarios.

© ZTE All rights reserved

75
 Internal use only▲
GPON CANAL DESCENDENTE DOWNSTREAM

© ZTE All rights reserved

76
 Internal use only▲
MULTIPLEXACIÓN EN GPON: UPSTREAM

 T-CONT (Transmission Container): es un objeto

portador de tráfico, dentro de la ONT, que representa un
grupo de conexiones lógicas, y es tratado como entidad
singular en la asignación de BW upstream en el PON.
 Cada T-CONT se identifica mediante un ALLOC_ID de
forma única (12 bits: de 0 a 4095). El ALLOC_ID es asignado por
la OLT y cada T-CONT puede ser usado a una única ONT en cada
interfaz PON.
 El concepto de T-CONT permite la Asignación
Dinámica de BW en upstream  la OLT establece turnos,
denominados Alloc-ID, en que cada ONT puede enviar datos
de un T-CONT.
 Cada T-CONT se corresponde con el tráfico de servicios que
comparten un mismo tipo de BW, con sus características
específicas de QoS  tabla adjunta con 5 tipos de T-CONTs

RELACIÓN entre T-CONTs y GEM PORTs:

 En cada UNI, cada GEM Port transporta una clase de tráfico
(TC) de servicios de cliente diferente. Clases de tráfico (TC)
diferentes se asignan a GEM Port distintos.
 El mapeo entre los GEM port-ID y los T-CONT es flexible: cada T-
CONT consta de uno o más GEM Ports.
 El interfaz GPON de una ONU contiene uno o múltiples T-CONTs.

ONU-ID: es un identificador que una OLT asigna a una unidad ONU durante su activación a través de mensajes
PLOAM. El ONU-ID es único en el PON y permanece hasta que ésta sea apagada o desactivada por la OLT.

© ZTE All rights reserved

77
 Internal use only▲
GPON CANAL ASCENDENTE UPSTREAM

© ZTE All rights reserved

78
 Internal use only▲
QOS Y GESTIÓN DEL TRÁFICO

 El interfaz GPON permite conectar la OLT y la ONT para transportar

tramas Ethernet mapeadas en tramas GEM.
 Para soportar la QoS de Ethernet (802.1p), los mecanismos de QoS
que emplea GEM son:
 Clasificación del tráfico en Traffic Classes (TCs)
 Envío y transporte del tráfico de las diferentes clases de
servicio mapeado en GEM Ports y T-CONTs configurados
para emular la QoS del Ethernet

802.1p proporciona un mecanismo para implementar Calidad de

Servicio (QoS) a nivel de MAC (Media Access Control).


Específicamente, en la ONT:
 En el interfaz U, el tráfico se puede clasificar según diferentes
criterios: VLAN ID, 802.1p,
 En upstream: la clasificación del tráfico permite seleccionar
el GEM Port al que mapear cada tipo de tráfico y así poder aplicar las
características de QoS que le corresponden. Cada GEM Port
pertenece sólamente a un único T-CONT.
 En downstream: la ONT envía el tráfico recibido en los GEM Ports
al interfaz U correspondiente.

© ZTE All rights reserved

79
 Internal use only▲
MODELO DE GESTIÓN DEL TRÁFICO CON EQUIPAMIENTO ZTE: VPORT

Vport: puerto virtual asociado al switch interno de la OLT que transporta el tráfico de uno o varios
gemports de una ONT

 Esquema monoVPORT: se asocian todos los gemport de una ONT a un único vport.
 Esquema multiVPORT: cada gemport se asocia a un vport, por lo que resultan varios vport por ONT.

Ejemplo: esquema arquitectura del servicio en polígonos Galicia Fase

I

© ZTE All rights reserved

80
 Internal use only▲

C300 Commissioning

 OLT#show gpon profile tcont

- Profile name :5M

- Type FBW(kbps) ABW(kbps) MBW(kbps) PRIORITY WEIGHT

- 3 0 512 5914 N/A N/A

© ZTE All rights reserved

81
 Internal use only▲

C300 Commissioning
Estructura Fichero Configuración

 Tarjetas
 IPTV (multicast). Canales y Paquete Multicast con Derecho para Ver

 Ventiladores. Velocidades dependiendo de Temperaturas. Protección de

Temperatura de las Tarjetas

 MAC. Tiempo de Actualización de MACs

 ONTs. Tareas de Actualización de ONTs.

 TCONTs. Definición de los Perfiles de TCONT.

 Perfiles ONTs. Definición Perfiles de ONTs IPTV, ex-vlan.

 ´Creación Tipos ONTs y sus Puertos.

© ZTE All rights reserved

82 82
 Internal use only▲

C300 Commissioning
Estructura Fichero Configuración

 VLANs
 Opción 82

 Uso Opción 82 en DHCP

 Uso CID en PPPoE

 MAC antispoofing – Substraer MAC

 IGMP Configuración Global

 MVLAN-Translación

 IGMP por MVLAN

 QoS COS-to-COS

© ZTE All rights reserved

83 83
 Internal use only▲

C300 Commissioning
Estructura Fichero Configuración

 QoS: queue-map-profile
 Traffic-Profile en Bajada

 ACL en inner-port o uplink-port

 Priority-Mark: Marcar COS en ACL

 Smartgroups

 Definición de Usuarios: gpon-olt, gpon-onu

 Definición de Puerto Uplink

 Definición de rutas: ip route

 Detección rouge

© ZTE All rights reserved

84 84
 Internal use only▲

C300 Commissioning
Estructura Fichero Configuración

 Definición Usuarios: pon-onu-mng (parte de onu)

 Habilitar IGMP a los usuarios

 Gestión OLT: Usuarios locales de gestión

 SNMP

 NTP

 SysLog

 Gestión OLT: Servidor SSH

 Control-panel

© ZTE All rights reserved

85 85
 Internal use only▲

C300 Commissioning
Proceso de Configuracion y Sincronización ONT. Definición ONT

 Pon
- onu-type ZTE-F680 gpon description zte

- onu-type ZTE-F680 gpon max-tcont 8

- onu-type ZTE-F680 gpon max-gemport 32

- onu-type ZTE-F680 gpon max-switch-perslot 5

- onu-type ZTE-F680 gpon max-iphost 5

- onu-type-if ZTE-F680 eth_0/1

- onu-type-if ZTE-F680 eth_0/2

- onu-type-if ZTE-F680 eth_0/3

- onu-type-if ZTE-F680 eth_0/4

- onu-type-if ZTE-F680 pots_0/1

- onu-type-if ZTE-F680 pots_0/2

© ZTE All rights reserved
86 86
 Internal use only▲

C300 Commissioning
Proceso de Configuracion y Sincronización ONT. Opción 82
 /Option 82 enabled */
- * dhcpv4-l2-relay-agent enable

 /*option82 format*/
- port-identification format-profile ETIQUETA_OPCION82

- port-identification add variable Access-Node-ID index 1

- port-identification add string - index 2

- port-identification add variable Slot width 2 index 3

- port-identification add string - index 4

- port-identification add variable Port width 2 index 5

- port-identification add string - index 6

- port-identification add variable Onu-Number width 2 index 7

- port-identification add string - index 8

© ZTE All rights reserved

87 87
 Internal use only▲

C300 Commissioning
Proceso de Configuracion y Sincronización ONT. Opción 82
 /*option82 format*/ (continuation)
- port-identification access-node-id-type access-node-name

- port-identification rackno 1 frameno 1

- port-identification access-node-name <Nombre OLT>

 Example:
 Cid-Syntax Format:
 Access_Node_ID-Slot-Port-Onu-Number

© ZTE All rights reserved

88 88
 Internal use only▲

C300 Commissioning
Proceso de Configuracion y Sincronización ONT. Configuración Usuario 1

 interface gpon-olt_1/<slot>/<puerto>
- onu <ont-id> type ONT-DIGI pw <password> vport-mode <vport_mode>

 interface gpon-onu_1/<slot>/<puerto>:<ont-id>
- tcont 1 name INTERNET profile <TCONT_INTERNET_PERFIL>

- tcont 2 name VOZ profile <TCONT_VOZ_PERFIL>

- gemport 1 tcont 1

- gemport 2 tcont 2

- vport 1 map-type cos+vlan

© ZTE All rights reserved

89 89
 Internal use only▲

C300 Commissioning
Proceso de Configuracion y Sincronización ONT. Configuración Usuario 1
- vport-map 1 1 cos 0 vlan <VLAN_CLIENTE>

- vport-map 1 2 cos 4 vlan <VLAN_CLIENTE>

- switchport mode hybrid vport 1

- service-port 1 vport 1 user-vlan <VLAN_CLIENTE> vlan <VLAN_SERVICIO>

- port-identification format <ETIQUETA_OPCION82> sport 1

- port-identification sub-option remote-id enable sport 1

- port-identification sub-option remote-id name <REMOTE-ID> sport 1

- dhcpv6-l2-relay-agent enable sport 1

- dhcpv4-l2-relay-agent enable sport 1

- qos cos cos-remark <COS_PERFIL> vport 1

- qos egress-cos cos-remark <COS_PERFIL> vport 1

- qos queue-map-profile <QUEUE_PROFILE> vport 1

© ZTE All rights reserved

90 90
 Internal use only▲

C300 Commissioning
Proceso de Configuracion y Sincronización ONT. Configuración Usuario 1
- traffic-profile <TRAFICO__PERFIL_DN> vport 1 direction egress

- security max-mac-learn 8 vport 1

- !

 pon-onu-mng gpon-onu_1/<slot>/<puerto>:<ont-id>
- service DATA gemport 1 cos 0,1,2,3,5,7 vlan <VLAN_CLIENTE>

- service OTT gemport 2 cos 4 vlan <VLAN_CLIENTE>

- ex-vlan ethuni eth_0/1 input-tpid 0x8100 output-tpid 0x8100 down-mode inverse-upstream

- ex-vlan-table ethuni eth_0/1 rule SOLOUNAVLAN treat TRANSPARENTE

- !

© ZTE All rights reserved

91 91
 Internal use only▲

C300 Commissioning
Proceso de Configuracion y Sincronización ONT. Configuración Usuario 2

 interface gpon-olt_1/<slot>/<puerto>
- onu <ont-id> type ONT-DIGI pw <password> vport-mode <vport_mode>

 interface gpon-onu_1/<slot>/<puerto>:<ont-id>
- tcont 1 name INTERNET profile <TCONT_INTERNET_PERFIL>

- tcont 2 name IPTV profile <TCONT_IPTV_PERFIL>

- tcont 3 name VOZ profile <TCONT_VOZ_PERFIL>

- gemport 1 tcont 1

- gemport 2 tcont 2

- gemport 3 tcont 3

- vport 1 map-type cos+vlan

© ZTE All rights reserved

92 92
 Internal use only▲

C300 Commissioning
Proceso de Configuracion y Sincronización ONT. Configuración Usuario 2
- vport-map 1 1 cos 0 vlan <VLAN_CLIENTE>

- vport-map 1 2 cos 4 vlan <VLAN_MULTICAST_CLIENTE>

- vport-map 1 3 cos 6 vlan <VLAN_CLIENTE>

- switchport mode hybrid vport 1

- service-port 1 vport 1 user-vlan <VLAN_CLIENTE> vlan <VLAN_SERVICIO>

- service-port 2 vport 1 user-vlan <VLAN_CLIENTE_MULTICAST> vlan <VLAN_SERVICIO_MULTICAST>

- port-identification format <ETIQUETA_OPCION82> sport 1

- port-identification sub-option remote-id enable sport 1

- port-identification sub-option remote-id name <REMOTE-ID> sport 1

- dhcpv6-l2-relay-agent enable sport 1

- dhcpv4-l2-relay-agent enable sport 1

- qos cos cos-remark <COS_PERFIL> vport 1

- qos egress-cos cos-remark <COS_PERFIL> vport 1

- qos queue-map-profile <QUEUE_PROFILE> vport 1

© ZTE All rights reserved

93 93
 Internal use only▲

C300 Commissioning
Proceso de Configuracion y Sincronización ONT. Configuración Usuario 2
- traffic-profile <TRAFICO__PERFIL_DN> vport 1 direction egress

- security max-mac-learn 8 vport 1

- !

 pon-onu-mng gpon-onu_1/<slot>/<puerto>:<ont-id>
- service INTERNET gemport 1 cos 0,1,2,3,5,7 vlan <VLAN_CLIENTE>

- service IPTV gemport 2 cos 4 vlan <VLAN_MULTICAST_CLIENTE>

- service VOZ gemport 3 cos 6 vlan <VLAN_CLIENTE>

- ex-vlan ethuni eth_0/1 input-tpid 0x8100 output-tpid 0x8100 down-mode inverse-upstream

- ex-vlan-table ethuni eth_0/1 rule SOLOUNAVLAN treat TRANSPARENTE

- igmp eth_0/1 max-groups 8 profile <PERFIL_IGMP>

- mvlan <VLAN_CLIENTE_MULTICAST>

- !

- igmp mvlan <VLAN_SERVICIO_MULTICAST> receive-port gpon-onu_1/<slot>/<port>:<ontid> vport 1

© ZTE All rights reserved

94 94
 Internal use only▲

C300 Commissioning
ADICIONALES – Configuración QoS Global

 El COS se puede remarcar en la trama Ethernet en la OLT.

- qos cos-to-cos-profile <profile name> cos0 <new_cos> cos1 <new_cos> cos2 <new_cos> cos3 <new_cos> cos4
<new_cos> cos5 <new_cos> cos6 <new_cos> cos7 <new_cos> => a nivel global

 El COS se puede mapear a otras colas del vport, distintas a

las definidas por defecto.
- qos queue-map-profile <profile name> cos-queue-type cos0 <queue_number> cos1 <queue_number> cos2
<queue_number> cos3 <queue_number> cos4 <queue_number> cos5 <queue_number> cos6
<queue_number> cos7 <queue_number> => a nivel global

 Estas configuraciones globales se aplican a nivel Usuario

© ZTE All rights reserved

95
95
 Internal use only▲

Multicast: Señalización

© ZTE All rights reserved

96
96
 Internal use only▲

Multicast: Contenidos

© ZTE All rights reserved

97
97
 Internal use only▲

Multicast: VLAN y Forma de Funcionamiento

Señalización: Tráfico Contenidos multicast:
IGMP Query => Enviados por el Ruter Multicast Tráfico (UDP) enviado por el ruter multicast. Ambos trafficos (señalización y contenidos)
IGMP Report y Mensajes leave => enviado por OLT (STB) van tageado con la MVLAN

IGMP Query Multicast Router Ruter IGMP

When a element works as IGMP

mvlan Switch de Agregación IGMP Snooping Snooping , it is transparent
mvlan

MVLAN and CVLAN

OLT IGMP Proxy o IGMP snooping. Normalmente está
podrían ser la misma funcionando como proxy

ONU IGMP Snooping

Cvlan de multicast Cvlan de multicast

HGW HGW normalmente está funcionando como proxy

Sin tag Sin tag

STB IGMP Host

IGMP Report/Leave

© ZTE All rights reserved

98
 Internal use only▲

Multicast: Principle(Downstream)
FCS payload T/L SA DA=Y
FCS payload T/L SA DA=Y

ONU1 Cada grupo de multicast

GemPortid=1
payload HEC PTI Port-id=X
PLI GemPortid=x
tiene definida una
Dest.Multi.Mac= dirección IP de multicast.
Y Portid=“x” es broadcast portid “Y”La MAC de multicast se
está en la table de MAC multicast basa en la dirección IP
GEMX GEM2 GEM3 GEM1 PCB ONU2
OLT GemPortid=2 de multicast.
125us
GemPortid=x En el ejemplo, “Y” esta
Dest.Multi.Mac=Y “Y” está en la table de MACen la table de multicast
GEMx => GEM multicast multicast de la ONU 1 y 2,
GEM2 => GEM Unicast para ONU2 ONU3
entonces el tráfico de
GEM3 => GEM Unicast para ONU3 GemPortid=3 contenido de multicast se
GEM1 => GEM Unicast para ONU1 GemPortid=x reenvía hacia la ONT, en
Dest.Multi.Mac≠Y “Y” no está en la table de MAC la ONU 3 no está, por lo
multicast tanto no se reenvía. La
ONU 3, no ha hecho
El GemPortid “x” se reserve para tráfico multicast (“x” el valor defecto es 4095). Además de este previamente un join al
gemport , cada ONU tiene su propio GemPortid para recibir su tráfico unicast. Por ejemplo: grupo de multicast
ONU1 utiliza el GemPortid “1” para tráfico unicast y GemPortid “x” para recibir tráfico multicast. correspondiente.
El GemPortid “x” se denomina Single Copy Broadcast (SCB).

La ONU reenvía el tráfico multicast de acuerdo al contenido de la table multicast-MAC. Si la MAC

destino de multicast existe en su table de Multicast, el tráfico es reenviado. Si no, se descarta

© ZTE All rights reserved

99
 Internal use only▲

Multicast: MVLAN y Service-Port

Service-Port y la funcón de la MVLAN:
The MVLAN debe estar configurada.

El service-port se utiliza para trasladar VLAN.

El comando que se utiliza para la translación de VLAN en multicast es: mvlan-translate 888 to 105

La MVLAN de usuario (pon-onu-mng) se configura en el vport-map (interface gpon-onu) y service-port

(interface gpon-onu).

Tanto la señalización IGMP como el tráfico de contenidos multicast usan la MVLAN.

Aunque la MVLAN podría utilizarse también para otros servicios, no es recomendable.

La MVLAN no puede estar definida como una VLAN de capa-3 en la OLT.

El tráfico de contenidos de multicast no usa ni el VPORT ni el service-port.

La señalización IGMP utiliza el vport. Si el parámetro vlan+cos no estuviese definido especificamente, IGMP
utilizaría el primer gemport configurado.

© ZTE All rights reserved

100
 Internal use only▲

Multicast: Configuración Global

 Configuración Global IGMP
- igmp enable

- igmp log disable

- igmp general-leave enable

- igmp querygemport-mode unicast

 Mostrar Configuración

© ZTE All rights reserved

101
 Internal use only▲

Multicast: Configuración Global

Parameter Output Explanation Expected
value
IGMP is globally Multicast is enabled. enable
enable
General query The General Query unicast
gemport mode is messages from OLT to users
unicast can use the configured user
gemports or a the single
copy broadcast (SBC)
gemport. This last one is a
common gemport for all PON
port users. By default, it is
unicast.
Prejoin interval is This feature let the multicast 120 (default)
120(second) router sends the multicast
group contents (IPTV) to the
OLT although no user is
joined to any group. It saves
time but it increase the uplink
interface bandwidth usage.
The prejoin packet is sent
periodically to source port
according to this interval.

General leave is OLT can handle IGMP enable

enable general leave packet(leave
all groups) from user.
Span vlan is enable User in CVLAN can join Enable
multicast group in MVLAN. (default)
Must be enabled.
IGMP log is disable IGMP log records data of disable
user. If disabled, IGMP user
log will not be recorded.
Host tracking is Generally it is enabled when Disable
disable fast leave enable and multi (default)
STB connected to one user.
In Orange network, HGW
runs IGMP proxy, the OLT
does not see STB after the
user, then it is not needed to
enable.
Host IP and MAC will not be
tracked.

© ZTE All rights reserved

102
 Internal use only▲

Multicast: Configuración MVLAN

 Configuración MVLAN
- igmp enable

- vlan <mvlan_red>

- !

- igmp mvlan <mvlan_red>

- igmp mvlan <mvlan_red> host-ip 1.1.1.1

- igmp mvlan <mvlan_red> router-ip 1.1.1.2

- igmp mvlan <mvlan_red> version-mode v2 accept

- igmp mvlan <mvlan_red> version-mode v3 drop

- igmp mvlan <mvlan_red> priority 3

- igmp mvlan <mvlan_red> host-version v2

- igmp mvlan <mvlan_red> query-version v2

- mvlan-translate <mvlan_red> to <mvlan_usuario>

© ZTE All rights reserved

103
 Internal use only▲

Multicast: Configuración MVLAN

Parameter Output Explanation Expected value

Protocol packet's priority is 3 The priority of the IGMP packet 3 in DS and US. 3

Act Port is Number of joined entries or active ports (show igmp dynamic- current membership entries
member mvlan <numero_vlan_multiast>) reported by "show igmp
dynamic-group mvlan 60"

Host ip is 1.1.1.1 The source IP address of IGMP packets from OLT to multicast 1.1.1.1
router.

Proxy ip is 1.1.1.2 The source IP address of IGMP packets from OLT to users 1.1.1.2

Igmp v1 mode is accept, Igmp v2 OLT processes packets of versions:1 and 2 in MVLAN V1 - accept
mode is accept and Igmp v3 <multicast_vlan_id>. IGMP version 3 packets are not V2 - accept
mode is drop processed. V3 - drop

Robustness variable is 2 At most, the IGMP packets will be resent 2 times, if needed 2 (default)

General query interval is The interval to send General Query messages 125 (default)
125(second)

Query max response time is The maximum time for a host to respond to a query 100 (default)
100(0.1second)
Last member query interval is The Max Response Time inserted into Group-Specific Queries 10 (default)
10(0.1second) sent in response to Leave Group messages, and is also the
amount of time between Group-Specific Query messages.
Default: 10 (1 second)
Last member query count is 2 The number of Group-Specific Queries sent before the router 2 (default)
assumes there are no local members. Default: the
Robustness Variable.

Unsolicited report interval is The time between repetitions of a host's initial report of 1 (default)
1(second) membership in a group. Default: 10 seconds.

Startup query interval is The interval between General Queries sent by a Querier on 30 (default)
30(second) startup. Default: 1/4 the Query Interval.

Startup query count is 2 The number of Queries sent out on startup, separated by the 2 (default)
Startup Query Interval. Default: the Robustness Variable.

Snooping aging time is IGMP membership aging time when work on snooping mode. Meaningless as OLT works as
300(second) proxy

"HostCompatibleMode" vs HostCompatibleMode is the real host version which is HostCompatibleMode = v2

"HostConfigMode" compatible with Router. HostConfigMode is the configured HostConfigMode =v2
host version.

Source Port =sg2 Source port from where the igmp signaling is entering in the Sg2
OLT. (sg2 = smartgroup2)

© ZTE All rights reserved

104
 Internal use only▲

Multicast: Configuración Perfil IGMP - ONU

 Configuración Perfil
- gpon

- onu profile igmp <nombre_perfil_IPTV> fast-leave

enable iptv-package dynamic <paquete_canals_IPTV>

© ZTE All rights reserved

105
 Internal use only▲

Multicast: Configuración Perfil IGMP - ONU

Parameter Output Explanation Expected Value
Profile name: Name of profile <nombre_perfil_i
<nombre_perfil_iptv> ptv>

Version: v2 At Work-mode proxy. The Meaningless.

IGMP version used is 2
Work mode Set the ONU work mode snooping
snooping
Fast Leave Set the fast leave feature Meaningless.
enable
Robustness At Work-mode proxy. At Meaningless.
2 most, the IGMP
packets will be resent
2 times, if needed
Proxy IP At Work-mode proxy. At Meaningless
0.0.0.0 Work-mode proxy. IP
source of IGMP packets
Query interval At Work-mode proxy. The Meaningless
125 interval to send
General Query
messages
Query max resp: At Work-mode proxy. The Meaningless
100 maximum time for a
host to respond to a
query
Last query interval: At Work-mode proxy. The Meaningless
10 Max Response Time
inserted into Group-
Specific Queries sent
in response to Leave
Group messages
Nonmatch group: If a group does not match discard
discard the group list of DIGI, this
group will be discarded
Rate limit: 0 Multicast rate limit N/A

Upstream tag: Tag control of the transparent

transparent upstream IGMP traffic.
Add, replace a VLAN tag
or be transparent
Downstream tag: Tag control of the transparent
transparent downstream IGMP traffic.
Add, replace a VLAN tag
or be transparent
IPTV package IPTV package mapped to DIGI
dynamic1: the profile.
DIGI Notice that several
packages can be mapped
to one profile.

© ZTE All rights reserved

106
 Internal use only▲

Commissioning
Proceso de Configuracion y Sincronización ONT. Sincronización ONT

 OLT#show gpon onu state

- OnuIndex Admin State OMCC State Phase State Channel

- --------------------------------------------------------------

- 1/2/1:1 enable enable working 1(GPON)

- 1/2/1:2 enable enable working 1(GPON)

- 1/2/1:3 enable enable working 1(GPON)

- 1/2/1:4 enable enable working 1(GPON)

- 1/2/1:5 enable enable working 1(GPON)

- 1/2/1:7 enable enable working 1(GPON)

- 1/2/1:8 enable enable working 1(GPON)

- 1/2/1:9 enable enable working 1(GPON)

- 1/2/1:11 enable disable LOS 1(GPON)

- 1/2/1:12 enable enable working 1(GPON)

© ZTE All rights reserved

107 107
 Internal use only▲

Commissioning
Proceso de Configuracion y Sincronización ONT. Sincronización ONT
 OLT#show pon onu unc
- OltIndex SN PW

- -------------------------------------------------------------------------

- gpon-olt_1/5/15 ARLT81512131 342783BWPL

- gpon-olt_1/5/15 SMBS02082CF0 PB58888854

- gpon-olt_1/5/15 SMBS000973B7 YU5K2NBT7

- gpon-olt_1/5/15 ARLT82811731 LSZXJ8N4X

- gpon-olt_1/5/15 ZTEGC8762A1A JWWVH324Y

- gpon-olt_1/5/16 ARLT83914555 ZB9F4DU8E

- gpon-olt_1/5/16 ZTEGC86974F5 B9NAB4UR8

- gpon-olt_1/5/16 ARLT64201387 K3ZK5ZYCR

- gpon-olt_1/5/16 ARLT82710677 MCN8A5TKY

- gpon-olt_1/5/16 ARLT82802956 ZSDY5CAWD

© ZTE All rights reserved

108 108
 Internal use only▲

Commissioning
Proceso de Configuracion y Sincronización ONT. Provisión Automática
 Comandos CLI

- Formato el mismo que muestra el comando show

- Es necesaria la conexión al interfaz CLI utilizando SSH o

Telnet, según configuración de acceso remote a la OLT

 Comandos TL1

- Se requiere el Netnumen – Aplicación de gestión remota

- La provision se realiza en el gestor a través de comandos TL1

y esté configure la ONT de forma automática.

- La ONT no tiene que estar conectada a la OLT para la

109 configuración © ZTE All rights reserved
109
 Internal use only▲

Commissioning
Proceso de Configuracion y Sincronización ONT. Provisión Automática
 Comandos TL1

- Ejemplo de configuración TL1:

- ADD-ONU::OLTID=<OLT_NAME>,PONID=1-1-<Slot>-
<Puerto>:4::AUTHTYPE=PASSWORD,ONUID=<ONU_PASSWO
RD>,ONUTYPE=<ONU_TYPE>,ONUNO=<ONU_No>

- Display CLI:

- Interface gpon-olt_1/<slot>/<Puerto>

- onu <ONU_No> type <ONU_TYPE> pw < ONU_PASSWORD>

vport-mode onu

© ZTE All rights reserved

110 110
 Internal use only▲

Troubleshooting
Alarmas

 show alarms pool

- PON LOS
- Alarm-code: 43066 AlarmDesInfo : GPON alarm olt los(dropped): shelf 1 slot 2
olt 13 onu 0 level 0 Probable Cause : Offline

- Alarm Code : 43067 AlarmDesInfo : GPON alarm olt los(poweroff): shelf 1 slot 2
olt 13 onu 0 level 0 Probable Cause : LastOnuDyingGasp

- Alarm Code : 43066 AlarmDesInfo : GPON alarm olt los(dropped): shelf 1 slot 2
olt 13 onu 0 level 0 Probable Cause : LastOnuDropped

© ZTE All rights reserved

111 111
 Internal use only▲

Troubleshooting
Alarmas

 show alarms pool

- ONU
- Alarm-code : 36624 AlarmDesInfo : <gpon-onu_1/2/15:14> port:1 Onu Rx
optical power too low

- Alarm Code : 35113 AlarmDesInfo : GPON alarm link olt losi: shelf 1 slot 2 olt
13 onu 1 level 1

- Alarm Code : 35124 AlarmDesInfo : GPON alarm link olt dgi: shelf 1 slot 2 olt
13 onu 1 level 1

- Alarm Code : 36610 AlarmDesInfo : <gpon-onu_1/17/6:2> port:1 Onu Uni lan

los

© ZTE All rights reserved

112 112
 Internal use only▲

Troubleshooting
Comandos - ONU

- show mac-real-time gpon onu gpon-

onu_1/<slot>/<puerto>:<onu_id>

- show running-config interface gpon-

onu_1/<slot>/<puerto>:<onu_id>

- show onu r c gpon-onu_1/<slot>/<puerto>:<onu_id>

- show gpon onu unc

- show interface gpon-onu_1/<slot>/<puerto>:<onu_id>

- show performance pon-onu mac gpon-

onu_1/<slot>/<puerto>:<onu_id> current
© ZTE All rights reserved
113 113
 Internal use only▲

Troubleshooting
Comandos - ONU

- show gpon onu detail-info gpon-

onu_1/<slot>/<puerto>:<onu_id>

- show gpon remote-onu interface eth gpon-onu_1

/<slot>/<puerto>:<onu_id>

- show remote-unit information gpon-olt_1 /<slot>/<puerto>

<onu_id>

© ZTE All rights reserved

114 114
 Internal use only▲

Troubleshooting
Comandos – Puertos y enlaces lógicos

- show interface xgei_1/<slot_uplink_card>/<puerto>

- show interface gpon-olt_1/<slot>/<puerto>

- show lacp internal

© ZTE All rights reserved

115 115
 Internal use only▲

Troubleshooting
Comandos - Servicio

- show mac-real-time vlan <vlan-id>

- show mac-real-time

- show mac

© ZTE All rights reserved

116 116
 Internal use only▲

Troubleshooting
Comandos - Servicio

- show statistics vlan svlan <vlan-id>

- OLTZ0810026BAR112#show statistics vlan svlan 60

© ZTE All rights reserved

117 117
 Internal use only▲

Troubleshooting
Comandos - Multicast

- show igmp dynamic-member

© ZTE All rights reserved

118 118
 Internal use only▲

Troubleshooting
Comandos - Multicast

 configurar

- igmp mvlan <mvlan-id> group <group-number> prejoin

- statistics multicast-group <group-number> vlan <mvlan-id>

- show multicast-group

- show multicast-group <1-4>

© ZTE All rights reserved

119 119
Troubleshooting
 Critical Temperature Alarm 50964
 Los rangos habituales de funcionamiento de las distintas
tarjetas son:
 GTGH: 33 – 35 ºC
 SCXN: 44 – 48 ºC
 GTXO: 50 – 56 ºC
 SCTMB: 48 – 55 ºC
 Las temperaturas pueden ser consultadas en tiempo real
por CLI o usando el gestor.
 Existe un mecanismo de protección de las tarjetas por el
cual en caso de que la temperatura medida sea crítica y
pueda implicar riesgo para el hardware las tarjetas se
apaguen como medida preventiva. Las temperaturas
umbral de cada tarjeta son las siguientes:
 SCXN: 104 ºC
 SCTMB: 101 ºC
 GTGHG: 84 ºC
 GTXOG: 92 ºC
120
