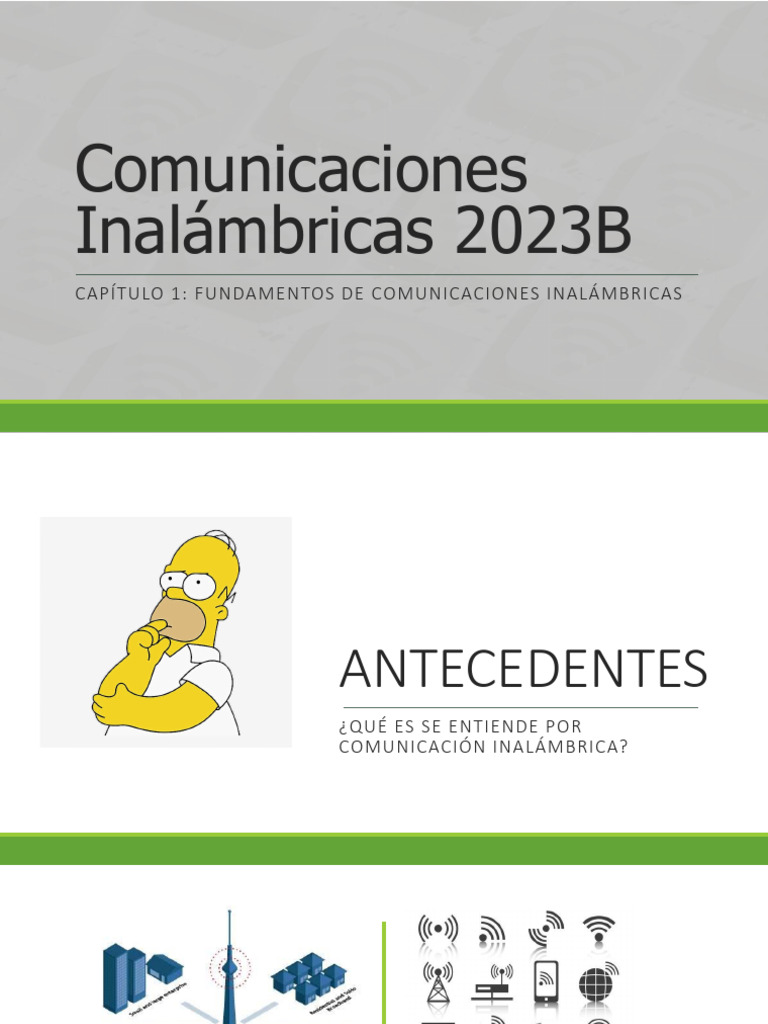

Comunicaciones

Inalámbricas 2023B
CAPÍTULO 1: FUNDAMENTOS DE COMUNICACIONES INALÁMBRICAS
ANTECEDENTES
¿QUÉ ES SE ENTIENDE POR
COMUNICACIÓN INALÁMBRICA?
Comunicaciones Inalámbricas
Sistemas de Comunicaciones
Medios de transmisión
MEDIOS GUIADOS MEDIOS NO GUIADOS
Ondas Electromagnéticas (EM)
Las ondas electromagnéticas se forman por la propagación simultánea
de los campos eléctrico y magnético producidos por una carga eléctrica
en movimiento. No necesitan un medio para propagarse.
Ondas Electromagnéticas (EM)
Las ondas electromagnéticas son transversales. Su campo eléctrico E es
perpendicular al magnético B, y E × B señala siempre en el sentido de
propagación.

Las soluciones de la ecuación en forma de ondas planas, de una onda

electromagnética que se desplaza en la dirección x positiva son:
Ondas Electromagnéticas (EM)
La velocidad de las ondas EM en el espacio vacío está dada por

La velocidad de un medio material es:

Ondas Electromagnéticas (EM)
Ejemplo:
Escriba las expresiones del campo eléctrico y magnético de una onda
plana que viaja en el sentido negativo del eje Z y está polarizada en la
dirección Y, sabiendo que posee una frecuencia de 2 ∙ 109 Hz y la
amplitud del campo eléctrico es de 0.1 V/m.
Ondas Electromagnéticas (EM)
Espectro Electromagnético
El espectro electromagnético es el conjunto de todas las frecuencias
posibles a las que se produce radiación electromagnética. Se denomina
radiación electromagnética al flujo saliente de energía de una fuente
en forma de ondas electromagnéticas
Espectro Electromagnético
No todas las ondas electromagnéticas tienen el mismo
comportamiento en el medio de propagación, la misma procedencia o
la misma forma de interacción con la materia. Por ello, el espectro
electromagnético se divide en segmentos o bandas de frecuencia.
◼ Ondas Subradio
◼ Ondas radioeléctricas
◼ Microondas
◼ Rayos T
◼ Rayos infrarrojos
◼ Luz visible
◼ Rayos ultravioleta
◼ Rayos X
◼ Rayos gamma
◼ Rayos cósmicos
Espectro Electromagnético
Las ondas electromagnéticas, convenientemente tratadas y
moduladas pueden emplearse para la transmisión de información.

En el caso de que esta propagación se realice por medio no guiado, a

esta forma de telecomunicación se denomina Radiocomunicación o
Comunicación Inalámbrica.

Dado que no todas las ondas electromagnéticas tienen las

características necesarias para ser utilizadas en comunicaciones
inalámbricas, según la UIT solo las frecuencias que se encuentran
entre 0 Hz a 3000 GHz forman el denominado espectro radioeléctrico
Espectro Electromagnético
El espectro radioeléctrico es el medio físico por el cual se transmiten
las ondas electromagnéticas (EM) que hacen posibles las
telecomunicaciones. Las frecuencias que componen este espectro
soportan una amplia gama de aplicaciones para negocios, usos
personales, industriales, científicos, médicos y culturales, tanto públicos
como privados y tienen una importancia creciente para el desarrollo
económico y social de los países.

Recurso finito, compartido y escaso

Espectro Electromagnético
Espectro Electromagnético
Propiedades de las ondas de radio
◼ Refracción
Las ondas de radio están expuestas a sufrir desviaciones en su trayectoria cuando
atraviesan de un medio a otro con densidad distinta, en comunicaciones esto sucede
cuando las ondas atraviesan las distintas capas de la atmósfera, variando su
trayectoria en un cierto ángulo. La desviación de la trayectoria es proporcional al
índice de refractividad IR que está dado por:
Propiedades de las ondas de radio
◼ Reflexión
Cambio de dirección de la onda, que al estar en contacto con la superficie de separación
entre dos medios distintos, regresa al medio inicial. Las ondas atraviesan las diferentes
capas de la atmósfera, y si los índices de refractividad de cada una de estas capas son
muy diferentes, puede llegar a producirse una reflexión total, siendo las frecuencias de
VHF y superiores las más propensas a esta desviación de trayectoria.
Mecanismos Básicos de Propagación
◼ Difracción
Esparcimiento de las ondas en los límites o borde de una superficie, esto quiere decir
que para que exista la difracción tiene que haber un obstáculo, así es como este
fenómeno permite que parte de la señal llegue al otro lado del objeto. Este
fenómeno es de gran utilidad para las zonas de sombra de señal que pueden ser
producidas por grandes edificio o montañas.
Propiedades de las ondas de
radio
◼ Dispersión
Ocurre cuando las ondas de radio
atraviesan alguna masa de electrones
o pequeñas gotas de agua en áreas
suficientemente grandes. En
comunicaciones de radio es
importante mencionar que la
dispersión de la señal generada por
lluvia depende de la comparación del
tamaño de la longitud de onda de la
señal y el diámetro de la gota de
lluvia. Si el diámetro d de la gota de
lluvia es menor a la longitud de onda,
entonces la atenuación será
pequeña.
Propagación de las ondas según su
frecuencia
Los mecanismos en los que se propaga una onda dependen de la
frecuencia y están determinados por algunos factores como:
◼ Atenuación: a menor frecuencia menor atenuación de la señal y por
tanto mayor alcance o cobertura
◼ Factores climatológicos: Las diferentes frecuencias son afectadas
de forma distinta por factores como la lluvia, niebla, calor, etc.
◼ Comportamiento frente a obstáculos: Importante para cubrir
grandes distancias y para ubicar repetidores. Esta capacidad
disminuye al aumentar la frecuencia.
◼ Comportamiento frente a las capas de la atmósfera: Las distintas
frecuencias no se comportan igual en la ionosfera o en la
troposfera, e incluso hay ondas que se propagan por la superficie
terrestre.
Propagación de las ondas según su
frecuencia
◼ Capacidad de Penetración: Fundamental para la cobertura en
interiores , varía con la frecuencia.
◼ Costo de equipos: En general a mayor frecuencia , mayor es el
costo de los equipos de emisión y recepción.
◼ Capacidad de transmisión: El ancho de banda es fundamental, a
frecuencias más bajas la tasa de transmisión también es baja.
Capas de la átmosfera
Mecanismos de propagación
 Mecanismos de propagación
• Onda de superficie (Bandas LF y MF) - frecuencias inferiores a 2 MHz
La onda se propaga cerca de la superficie de la tierra y sigue parcialmente la curvatura
terrestre , por lo cual es capaz de recorrer grandes distancias.

Las antenas habituales son monopolos verticales, apoyados en tierra, con alturas entre
50 y 200 m.

Largo Alcance y gran estabilidad de las señales.

El alcance es función de la potencia transmitida y la frecuencia:
• LF: hasta 2000 km
• MF: hasta 300 km
• HF hasta 50 km

Se aplica en sistemas navales y en radiodifusión de onda media.

 Mecanismos de propagación
• Onda Refractada o Ionosférica (Bandas MF y HF) -frecuencias 0,3MHz -
30MHz
La ionosfera es una capa de la atmosfera que se encuentra entre los 40km – 320km
formada por aire altamente ionizado por radiación solar. Cuando la capa se encuentra
eléctricamente cargada hace que la señal comience a cambiar su ángulo, hasta
realizar una reflexión total y lo regresa a la tierra.

Este tipo de propagación puede ser capaz de conectar dos puntos los cuales no tienen
línea de vista y se puede transmitir a una distancia de hasta 4000km
Se aplica en radiodifusión y comunicaciones punto a punto

Se definen 3 sub-modos:
Onda Directa: Enlaza entre Tx y Rx directamente
Onda Reflejada: Enlaza Tx y Rx mediante una reflexión de la onda en el terreno
Ondas Multitrayecto: son ondas que alcanzan el Rx tras sufrir reflexiones en
estratos troposféricos
 Propagación de las ondas según su
frecuencia
• Onda de espacio troposférico
La capa troposférica se encuentra entre los 11km
y los 16km. En esta capa se forman las nubes.

Para frecuencias de VHF y superiores se emplea

con antenas elevadas y directivas

Su alcance es muy variable desde decenas de

kms a 4000km

La propagación se basa en reflexiones

ocasionadas por discontinuidades debidas a
variaciones de la tropósfera.

Pérdidas muy elevadas, sujeto a

desvanecimientos profundos.
 Mecanismos de propagación
• Propagación por reflexión más allá de la atmósfera
Existen dos tipos de reflexión, la primera es la propagación por reflexión en la Luna, la
cual utiliza al satélite natural como reflector, para que este tipo de propagación
funcione es necesario que la Luna se pueda ver entre dos estaciones tanto
transmisora como receptora, además de que se utilicen frecuencias de VHF y UHF
para cruzar la atmosfera.

La segunda forma de propagación es la que utilizan los satélites artificiales como

reflector y funciona bajo el mismo efecto que la primera.

Existen dos tipos de satélites artificiales:

1. Pasivos: Orbitan alrededor de la Tierra sirven como
espejos, reflejando la onda de radio y regresándola a
la Tierra.
2. Activos: Funcionan igual que los pasivos la diferencia
que es estos reciben la señal y la amplifican para
enviarla de regreso a la Tierra.
 Antenas

Una antena es un transductor de energía electromagnética a corriente eléctrica y

viceversa

Antena Transmisora – Emite o radia ondas

electromagnéticas

Antena Receptora – Intercepta o captura

ondas

Una antena receptora puede encontrar

toda clase de señales , pero solo aquellas
cuya longitud de onda coincida con las
dimensiones de la antena , la harán
resonar
Antenas
Una antena puede radiar energía en todas las direcciones pero no necesariamente lo hace de
manera uniforme en todas las direcciones.
Patrones de radiación
◦ Es la representación gráfica de las propiedades de radiación de una determinada antena en el espacio.

30
 Tipos de antenas

31
 Antena Isotrópica
La antena isotrópica es un radiador ideal que no existe en la práctica, pero
cuyo concepto es de gran utilidad para analizar el comportamiento de antenas
reales, cuyas características suelen expresarse en relación a la antena
isotrópica.

Se define como un punto emisor de ondas electromagnéticas que radia

uniformemente en todas direcciones.

Cuenta con un patrón de radiación esférico perfecto y una ganancia lineal

unitaria.
Antena Omnidireccional
Su objetivo es irradiar o recibir radiación en la
mayor cantidad de direcciones posibles.
Las antenas omnidireccionales se utilizan cuando
se quiere transmitir una señal a muchos
receptores o cuando la posición del receptor es
desconocida, de modo que es necesario abarcar la
mayor cantidad de espacio. Un ejemplo de antena
Omnidireccional es la antena de dipolo
 Antena Direccional
Irradian potencia en una determinada dirección.

Cuando la ganancia de una antena direccional aumenta, la distancia de

cobertura también aumenta, aunque el ángulo de cobertura eficaz disminuye.

Para antenas direccionales, los lóbulos se dirigen en una dirección determinada

y en la parte trasera de la antena queda una pequeña cantidad de energía
Tipos de Antenas más comunes
Dipolos de media Onda
◦ HERTZ
◦ La longitud de la antena es la mitad de la longitud de onda de la señal (½ λ) que pueda transmitirse de
forma mas eficiente

35
Tipos de Antenas más comunes
Monopolo o de cuarto de onda
◦ Marconi
◦ automóviles y radios portátiles

36
 Densidad de flujo
Directividad
Parámetros de Ganancia
antenas
Ancho de banda
Ancho del haz (beamwidth)
Polarización
COMUNICACIONES INALÁMBRICAS 37
Directividad
Si comparamos con el análisis anterior considerando la misma potencia
W0 a una dist ancia r0 es claro que en estas condiciones la densidad de
flujo en Pl será mayor a la obtenida con un radiador isométrico en PO.

W1 es la pot encia radiada por la antena no isotrópica, pero la potencia

de alimentación es la misma W0, de aquí que:
W1 = DW0
Donde D es una constante adimensional designada como directividad, que
expresa la capacidad de una antena para concentrar la energía
electromagnética en una región del espacio.

34
Parámetros de las Antenas
Ganancia de una antena
◦ Es una medida de la direccionalidad de una antena

◦Se define como la potencia de salida, en una dirección

particular, comparada a la producida por una antena
isotrópica (ideal).
◦ Se mide en dBi y dBd.
◦ Respecto al radiador isotrópico o
un dipolo.
◦ 0 dBd equivalen a 2.14 dBi.
A mayor ganancia más direct iva,
el haz de radio más angost o.
39
Parámetros de las Antenas

40
Patrones de radiación
Los patrones de radiación permiten determinar el “ancho del haz de radiación” de una antena,
que es una medida de su directividad.

41
Ganancia

Las antenas de mayor ganancia tienen haces más

estrechos y menos probabilidad de recibir interferencias.

Antenas de menor ganancia tienen haces mas amplios y mayor

probabilidad de recibir interferencias.

36
Ganancia típica en antenas
La ganancia es directamente proporcional a:
■ Diámet ro ➔ Antena Par abólica
■ Longit ud ➔ Antena Colin eal
■ Superficie del Rectánqulo » Antena tipo Panel
■ Número de Elementos ➔ Antena Yag i
■ Cantidad Dipolos ➔ Antena Dipolo
Parámetros de las Antenas
Ganancia de una antena
◦ Área efectiva
◦ Está relacionada al tamaño físico de la antena y su forma.
◦ Se basa en asumir una antena ideal en la que la radiación incidente sobre un área efectiva es absorbida y transferida al receptor
(sin re-radiación).

44
Parámetros de las Antenas
Ancho de banda
◦Es la banda de frecuencias en la cual el performance de
la antena se considera aceptable.
◦ Mientras mayor es el rango de frecuencia que abarca una banda, mayor debe ser el ancho de banda de
la antena.

45
 Parámetros de las Antenas
Ancho del haz (beamwidth)
◦ Es una medida para describir antenas direccionales.
◦Se le suele llamar ancho del haz de media potencia.
◦ Es el ancho total en grados, sobre el lóbulo de radiación principal, medidos en los puntos en los que la potencia
radiada ha disminuido 3 dB respecto a la dirección de la línea

COMUNICACIONES INALÁMBRICAS 46
 Parámetros de las Antenas
Polarización
◦Las ondas de radio están
constituidas por dos campos: el
eléctrico y el magnético.
◦ La polarización viene definida por la trayectoria que describe el
vector de campo eléctrico (o magnético) cuando se observa en el
sentido de propagación de la onda.

47
Parámetros de antenas

48
Configuración Tilt y Azimut
Para la orientación se tiene en cuenta TILT y AZIMUT, que están
descritos como orientación vertical y orientación horizontal
respectivamente.

■ TI LT (inclinación)
■ Se dirige radiación hacia abajo o hacia arriba, dependiendo la ubicación de
radiación deseada, concentrando así la energía en el objetivo de cobertura.
■ Cuando la ant ena est á inclinada hacia abajo se le llama dow nt ilt y si está inclinada
hacia arriba se le llama upt ilt. Est os parámet ros son definidos con ángulos de
elevación, descrit os mediant e funciones t rigonomét ricas.

■ AZI MUT (orient ación)

■ Es el parámet ro de orient ación horizont al, se debe tener en cuent a el norte
magnético. Para calcularlo regularmente se usa una brújula.
Desadaptación de Polarización
Para tener la máxima potencia entre una antena transmisora y una receptora,
ambas antenas deben tener la misma orientación espacial y mismo sentido de
polarización.
Cuando las antenas no cumplen estos criterios, habrá una reducción en la
potencia.
Cuando las antenas Tx y Rx están polarizadas linealmente, una desalineación física
entre ellas va a resultar en una pérdida por desadaptación de polarización,
determinada por:

Donde 𝜃 es la diferencia en el ángulo de alineación entre las dos antenas.

50
Comunicaciones
Inalámbricas
SPREAD SPECTRUM
Sistemas Spread Spectrum
Inicialmente desarrollado para aplicaciones militares.
Actualmente muy utilizado en aplicaciones civiles.
Rendimiento superior en diferentes aplicaciones:
◦ Supresión de interferencia
◦ Intencional (jamming)
◦ No intencional (fenómeno natural o auto-interferencia)
◦ Operación encubierta (ocultar señal de espionaje)
◦ Comunicaciones multi usuario

Ejemplos: Comunicaciones móviles 3G, WLAN, Bluetooth, satélite, vigilancia, navegación,

etc.

77
Objetivos técnicos y principios
El objetivo principal que persigue Spread Spectrum es la seguridad de la información y
optimización en transmisión.
Un sistema SS cumple con los siguientes principios:
◦ El ancho de banda transmitido empleado es mucho mayor que el ancho de banda mínimo requerido
para transmitir esa información.
◦ El ensanchamiento se consigue en términos de la extensión de la señal, usualmente llamada una señal
código.
◦ En el receptor, se realiza el estrechamiento de los datos recibidos (se revierte el proceso).

78
Spreading y Despreading
Dos operaciones fundamentales:
◦ Ensanchamiento (spreading) en el transmisor.
◦ Estrechamiento (despreading) en el receptor.

Ensanchamiento:
◦ Conseguido por medio de una secuencia (código) para aumentar el ancho de banda de la señal.
◦ El código de expansión es independiente de los datos.

Estrechamiento:
◦ Conseguido por la correlación de la secuencia de difusión recibido con una réplica sincronizada de la
secuencia (código) de ensanchamiento.

79
Spreading y Despreading

80
Spread Spectrum
Características del código Pseudo randómico:
◦ Generado por un algoritmo que utiliza una clave inicial.
◦ Deben ser tan largos y aleatorios como sea posible para que tenga apariencia de ruido.
◦ La secuencia no es aleatoria del todo, pero pasará varios procesos de aleatoriedad.
◦ A menos que el algoritmo y la clave sean conocidos, la secuencia es impredecible.

56
 Técnicas de Transmisión SS
Existen dos técnicas de transmisión con “ensanchamiento de espectro”:
◦ DSSS (Direct Sequence Spread Spectrum)
◦ Técnica de espectro ensanchado por secuencia directa.
◦ FHSS (Frequency Hopping Spread Spectrum)
◦ Técnica de espectro ensanchado por salto en frecuencia

COMUNICACIONES INALÁMBRICAS 57
Frequency hopping spread spectrum
(FHSS)
Se asignan varios canales, C, para la señal.
Empleada en IEEE 802.15.1, Bluetooth, utiliza C = 80, tf=0,625ms

COMUNICACIONES INALÁMBRICAS 58
 Frequency Hopping Spread Spectrum (FHSS)
En el lado de transmisión
La señal resultante s(t) está centrada en alguna frecuencia
base.
Número pseudoaleatorio, sirve como índice en una tabla
de frecuencias
Selecciona una nueva frecuencia portadora c (t)
Esta frecuencia es modulada por la señal producida desde
el modulador inicial para producir una nueva señal s (t)

59
Frequency Hopping Spread Spectrum (FHSS)
En la recepción
◦ La señal se demodula utilizando la misma secuencia de frecuencias derivadas de PN

COMUNICACIONES INALÁMBRICAS 60
Direct Sequence Spread Spectrum (DSSS)
Cada bit en la señal original está representado por múltiples bits en la señal transmitida
◦ Código de expansión, difunde la señal a través de una banda de frecuencia más amplia en proporción
directa al número de bits utilizados
◦ Los bits en la secuencia PN son mucho más pequeños, a veces se los llama chips; la secuencia se llama
secuencia de chip.
◦ Una técnica para el espectro extendido de secuencia directa es combinar el flujo de información digital
con el flujo de bits del código de expansión utilizando un OR exclusivo (XOR)

COMUNICACIONES INALÁMBRICAS 61
Direct Sequence
Spread
Spectrum (DSSS)

62
 Direct
Sequence
Spread
Spectrum
(DSSS)

COMUNICACIONES INALÁMBRICAS 63
 Direct
Sequence
Spread
Spectrum
(DSSS)

COMUNICACIONES INALÁMBRICAS 64
DSSS vs
FHSS

65
Comunicaciones
Inalámbricas
OF DM , OF DM A Y M I M O

66
 Gran expansión en la capacidad de
las redes inalámbricas

Tecnologías celulares de tercera a

OFDM, OFDMA cuarta generación
y MIMO
Expansión de las velocidades de
datos IEEE 802.11

Acceso inalámbrico a Internet de

banda ancha
67
OFDM
Modulación multiportadora
◦ Múltiples señales portadoras en diferentes
frecuencias multiplexación por división de
frecuencia (FDM)
◦ OFDM, muchas subportadoras están dedicadas a
una única fuente de datos.

68
OFDM
Ortogonalidad
◦ Utiliza técnicas avanzadas de
procesamiento de señal digital
◦ Propiedad de la ortogonalidad es
que los picos de la densidad
espectral de potencia de cada
subportadora se producen en un
punto en el que la potencia de
otras subportadoras es cero
◦ Evitar los efectos de la
interferencia portadora adyacente

69
 El desvanecimiento selectivo de frecuencia
solo afecta negativamente a algunas
subportadoras y no a toda la señal

Beneficios de Supera la interferencia entre símbolos (ISI)

OFDM en un entorno de múltiples rutas

La propagación en los retrasos de tiempo

de los componentes de múltiples rutas no
afecta sustancialmente la señal.

70
 Interferencia entre operadores (Intercarrier Interference)

Necesaria la sincronización de tiempo y frecuencia.

Tiempo son algo relajadas en comparación con otros

Dificultades de sistemas.
OFDM
Frecuencias OFDM están espaciadas lo más cerca posible

Problemas más difíciles para la implementación de OFDM

• El prefijo cíclico proporciona una excelente manera de garantizar la

ortogonalidad
• Desplazamiento Doppler

71
Orthogonal Utiliza una combinación de FDMA y TDMA
◦ Permite que diferentes usuarios usen un subconjunto de las
Frequency subportadoras en diferentes momentos
◦ Todas las tecnologías que usan OFDM no usan OFDMA.
Division ◦ 802.11 usa OFDM para la transmisión de señal.
Multiple Access ◦ LTE solo utiliza OFDMA en el enlace descendente, pero en su
lugar utiliza un enfoque de operador único en el enlace
(OFDMA) ascendente.

72
Orthogonal Frequency Division
Multiple Access (OFDMA)
OFDMA se basa OFDM
◦ Emplea múltiples subportadoras espaciadas, pero las subportadoras
se dividen en grupos de subportadoras
◦ Cada grupo se denomina subcanal.
◦ En el enlace descendente, un subcanal puede estar destinado a
diferentes receptores.
◦ En el enlace ascendente, a un transmisor se le puede asignar uno o
más subcanales.
◦ La subcanalización en el enlace ascendente puede ahorrar energía
de transmisión del dispositivo del usuario porque puede concentrar
la energía solo en ciertos subcanales asignados a ella.

73
Orthogonal
Frequency
Division
Multiple
Access
(OFDMA)

74
OFDMA - Subcanal
Subportadoras adyacentes
◦ Todas las subportadoras podrían asignarse en un bloque contiguo
de frecuencias.
◦ Todos los SINR serían aproximadamente iguales.
◦ Sistema conozca con precisión el canal de propagación en todo el
ancho de banda
◦ Este enfoque puede ser utilizado por LTE y WiMAX.

75
OFDMA - Subcanal
Subportadoras regularmente espaciadas
◦ Considerar como asignación "distribuida" o “Combo“
◦ Esto proporciona diversidad de frecuencia para que haya un
número suficiente de buenas subportadoras
◦ La carga de la estimación del canal no es tan significativa
◦ Este enfoque también puede ser utilizado por LTE.
Subportadoras espaciadas aleatoriamente
◦ Tiene beneficios similares a las subportadoras espaciadas
regularmente
◦ Tiene beneficios de la reducción de la interferencia de celdas
adyacentes.
◦ Puede ser utilizado por WiMAX

76
 Un transmisor y un receptor implementan un
sistema con múltiples antenas
◦ Diversidad: se puede lograr la diversidad para
tener múltiples señales recibidas a través de
múltiples antenas de transmisión y / o recepción.
Multiple-Input ◦ Formación de haz: para enfocar y aumentar la
Multiple-Output energía a los destinatarios previstos.
(MIMO) Antennas ◦ MIMO multiusuario (MU-MIMO): se pueden
establecer antenas direccionales para múltiples
usuarios simultáneamente.
◦ Transmisión multicapa: múltiples flujos de datos
paralelos pueden fluirentre un par de antenas de
transmisión y recepción.

77
Multiple-Input
Multiple-
Output (MIMO)
Antennas

78
 MIMO -
Configuración
de las Antenas

COMUNICACIONES INALÁMBRICAS 79
Principios
MIMO
El flujo de datos de origen se divide en
n flujos secundarios, uno para cada
una de las n antenas de transmisión.

80
 Esquemas de
transmisión MIMO
Diversidad espacial
◦ Los mismos datos se codifican y transmiten a
través de múltiples antenas
◦ Aumenta efectivamente la potencia en el canal
proporcional al número de antenas de transmisión
◦ Mejora la señal a ruido (SNR) para el rendimiento
del borde de la celda
◦ Aumenta la robustez (múltiples rutas)

COMUNICACIONES INALÁMBRICAS 81
 Esquemas de transmisión MIMO
Multiplexación espacial
◦ Un flujo de datos fuente se divide entre las antenas de transmisión
◦ La ganancia en la capacidad del canal es proporcional al número disponible de
antenas en el transmisor o receptor
◦ Transmisión son favorables y para distancias relativamente cortas
◦ El receptor debe realizar un procesamiento de señal considerable

COMUNICACIONES INALÁMBRICAS 82
 Extiende el concepto MIMO básico a múltiples puntos
finales, cada uno con múltiples antenas
◦ La capacidad disponible se puede compartir para satisfacer las
Multi-User demandas que varían en el tiempo.
MIMO ◦ Uplink—Multiple Access Channel (MAC): múltiples usuarios
finales transmiten simultáneamente a una sola estación base.
◦ Downlink—Broadcast Channel (BC): la estación base transmite
flujos de datos separados a múltiples usuarios independientes.

COMUNICACIONES INALÁMBRICAS 83
FDD vs TDD
FDD
(Frecuency Division Duplexing)
TDD
(Time Division Duplexing)
Aplicación de FDD y TDD
Una de las aplicaciones principales es en sistemas celulares de cuarta generación
como LTE.
◦ TDD LTE no requiere espectro emparejado, la transmisión y la recepción se producen en el mismo
canal, FDD requiere espectro emparejado con frecuencias diferentes y banda de guarda.
◦ TDD LTE es más barato que FD LTE, TDD LTE no necesita un diplexor para aislar la transmisión y la
recepción.
◦ En TDD LTE, es posible cambiar la relación de capacidad de enlace ascendente y descendente de
forma dinámica en función de las necesidades, en FDD LTE la capacidad viene determinada por la
asignación de frecuencias por parte de las autoridades reguladoras. Por tanto, es difícil realizar
cambios dinámicos.
◦ En TDD LTE es necesario un periodo de guarda mayor para mantener la separación entre los
enlaces ascendente y descendente, lo que afecta a la capacidad, en FDD LTE el mismo concepto se
denomina banda de guarda para aislar los enlaces ascendente y descendente, lo que no afecta a la
capacidad.
◦ La interferencia entre ranuras existe en TDD LTE, pero no en FD LTE.
REDES INALÁMBRICAS:
Consideraciones generales
Consideraciones:
• Conexión entre dos o más terminales sin cables.
• Se transmiten mediante ondas electromagnéticas que se propagan a través del aire.
• Proporcionan acceso desde ubicaciones remotas.
• Menor costo de implementación en comparación con las redes cableadas.
• Son propensas a interferencia.
• Están sujetas a regulaciones respecto a rangos de frecuencia y potencia de
transmisión permitidos para cada tecnología.
• Requieren el uso de protocolos de seguridad para mitigar los accesos no permitidos e
integridad en las comunicaciones.
REDES INALÁMBRICAS:
Consideraciones generales
• Fácil instalación.
• Menor costo de instalación en comparación a una red cableada.
Ventajas • Movilidad, el usuario mantienen su conexión a la red por todo lo largo de una zona
determinada.
• Escalabilidad, la facilidad paraincorporar nuevos usuarios a la red.

• Menor velocidad de transmisión en comparación con una red cableada.

• Pérdidas de señal e interferencias dependiendo del ambiente.
Desventajas: • Menos segura, susceptible a ataques.
• Requiere implementar técnicas de corrección y detección de errores.
• Necesita implementar mecanismos para evitar el consumo innecesario de energía.
 Clasificación de
Redes
Inalámbricas
WPAN (Wireless Personal Area Networks –
Redes inalámbricas de área personal)

WBAN (Wireless Body Area Networks- Redes

inalámbricas de área corporal)

WLAN (Wireless Local Area Networks – Redes

Inalámbricas de Área Local)

WMAN (Wireless Metropolitan Area Networks

– Redes Inalámbricas de Área Metropolitana)

WRAN (Wireless Regional Area Networks –

Redes Inalámbricas de Área Regional

WWAN (Wireless Wide Area Networks - Redes

Inalámbricas de Área Extendida)
Clasificación de
Redes
Inalámbricas
◦ Estándares para la integración
de redes de comunicaciones.
◦ Cada funcionalidad está
contenida en subsecciones
numeradas con formato 802.X
Redes Inalámbricas de Corto Alcance
◦ Se refiere a las redes confinadas en un área limitada
◦ Redes de área local WLAN.
◦ Redes de área personal WPAN.
◦ Operan sobre un espectro sin licencia y reservado para uso
industrial, científica y médica (banda ISM Industrial, Scientific and
Medical).
◦ Las bandas de frecuencia más comunes son la de 2,4 GHz y la de 5 GHz, que están
disponibles en la mayor parte del mundo.
Bandas ISM
La ITU-R ha previsto unas bandas de uso internacional, llamadas ISM en las que se puede emitir
sin licencia.
Uso abierto a todo el mundo sin necesidad de licencia.
◦ En Francia o España el uso del espectro está restringido y requiere aprobación explícita del gobierno
para poder operar en la banda ISM.
Aunque la emisión no esté regulada, a nivel mundial debe cumplirse condiciones estrictas
respecto a la potencia máxima de emisión.
◦ En las regiones de radiofrecuencia la potencia de salida no debe exceder a 1W (Bandas VHF y UHF)
◦ En la región de microondas máximo 500mW (Desde 1GHz hasta 300GHz)
Este hecho fuerza a que este tipo de comunicaciones tengan cierta tolerancia frente a errores y
que utilicen mecanismos de protección contra interferencias, como técnicas de ensanchado de
espectro FHSS y DSSS
Bandas ISM
Bandas ISM
Wireless Personal
Area Network (WPAN)
Se basan en el estándar IEEE 802.15
- Interconecta dispositivos personales
- Transmisores de baja potencia
- Corto alcance, generalmente de 20 a 30ft (6 a 9
m)
- Operan en la banda de frecuencia de 2,4GHz
- Tecnologías Bluetooth y ZigBee, Wi-Fi Direct
Wireless Body Area
Network (WBAN)
Se basan en el estándar IEEE 802.15.6
◦ Interconecta dispositivos, sensores y equipos que se llevan sobre
el cuerpo.
◦ Rango de alcance alrededor de 1m.
◦ Amplio uso en la salud.
◦ Sensores fisiológicos que permiten la vigilancia continua de
parámetros vitales de los pacientes.
◦ Sensores baratos ligeros y diminutos
◦ Usan enlaces NB (Narrow Band), UWB( Ultra Wide Band) y BCC
(Body Channel Communication)
Wireless Local Area
Network (WLAN)
Se basan en el estándar 802.11
◦ Reemplaza las conexiones cableadas hacia los PCs
en una red por enlaces inalámbricos.
◦ Utiliza transmisores para cubrir una red de
◦ tamaño mediano, generalmente de hasta 300ft
(100m).
◦ Adecuadas para uso en casas, oficinas, e inclusive
campus.
◦ Frecuencia de radio de 2,4 GHz o 5GHz.
◦ Tecnología Wi-Fi
Wireless Metropolitan Area
Network
(WMAN)
Se basa en el estándar 802.16
◦ Cobertura en un área geográfica más grande entre
4 y 10km, pretenden cubrir una ciudad o área
metropolitana
◦ Adecuadas para proveer acceso inalámbrico a
ciudades metropolitanas o distritos específicos.
◦ Utilizan frecuencias específicas con licencia entre
los 2GHz y 66GHz
◦ Tecnología WiMAX
Wireless Wide Area
Network (WWAN)
Se basa en el estándar 802.20
◦ Utiliza transmisores para proporcionar cobertura
en un área geográfica extensa
◦ Adecuadas para comunicaciones nacionales y
globales
◦ Utilizan frecuencias específicas con licencia
◦ Redes celulares, microondas y banda ancha
satelital
Wireless Regional Area Network (WRAN)
- Se basa en el estándar 802.22 ( Nuevo Primeros pasos en
2004)
- Ofrece acceso a internet de banda ancha
- Es capaz de cubrir una región de hasta 100km
- Utiliza las frecuencias no utilizadas de la banda de
frecuencias asignadas para televisión VHF y UHF
- Mediante la técnica Cognitive Radio utiliza frecuencias sin
interferencia mediante detección de espectros.
- Permitirá velocidades de hasta 22Mbps por canal
