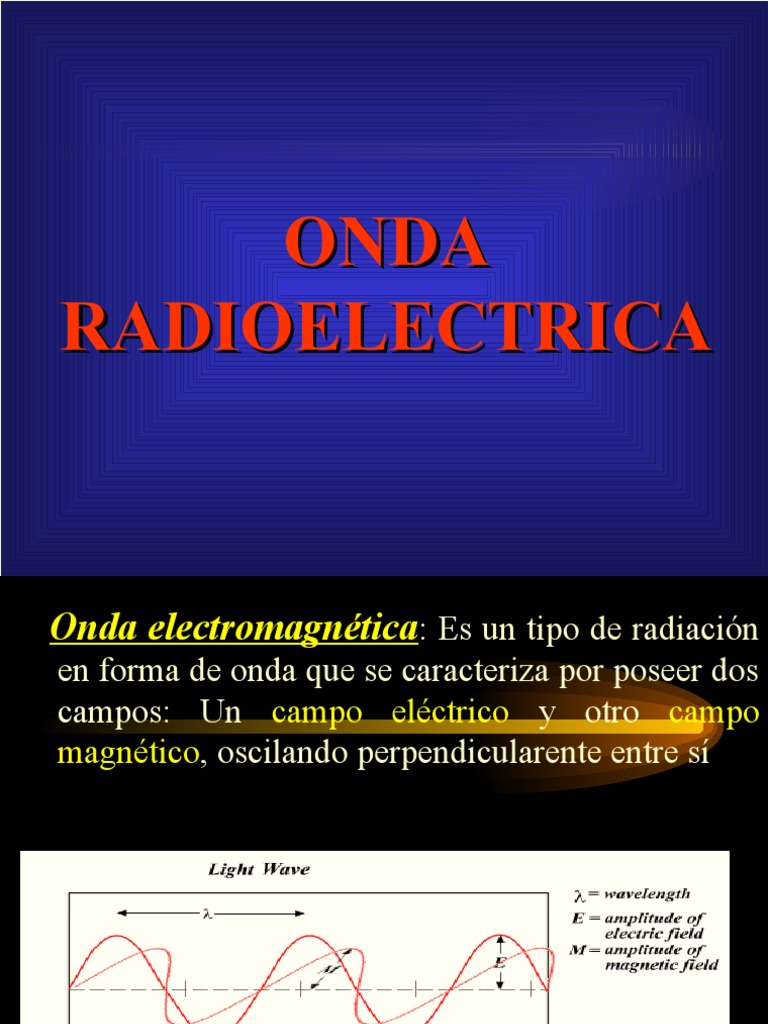

ONDA

RADIOELECTRICA
Onda electromagnética: Es un tipo de radiación
en forma de onda que se caracteriza por poseer dos
campos: Un campo eléctrico y otro campo
magnético, oscilando perpendicularente entre sí
ONDA SENOIDAL (seno)
Frec: Cantidad de ciclos en un segundo.

Intensidad Longitud de onda

+ - Amplitud

Polaridad 1/2 Seg 1 Seg

Tiempo
- +

CICLO: Cuando en los extremos del conductor se

producen dos cambios sucesivos de polaridad.
• Frecuencia: es una medida para indicar el
número de repeticiones un unidad de tiempo.
• el resultado se mide en hertz (Hz), en honor a
Heinrich Rudolf Hertz. Un hertz es aquel
suceso o fenómeno repetido una vez por
segundo, 2 Hz son dos sucesos (períodos) por
segundo

1 Hz = 1 CICLO / Seg
Un método alternativo para calcular la
frecuencia es medir el tiempo entre dos
repeticiones (período) y luego calcular la
frecuencia (f) recíproca de esta manera:
• Longitud de una onda es la distancia entre dos
crestas consecutivas.
• La letra griega "λ" (lambda) se utiliza para
representar la longitud de onda en ecuaciones. La
longitud de onda es inversamente proporcional a la
frecuencia de la onda. Una longitud de onda larga
corresponde a una frecuencia baja, mientras que una
longitud de onda corta corresponde una frecuencia
alta.
CONSTANTE
La frecuencia tiene una relación inversa con el
concepto de longitud de onda a mayor
frecuencia menor longitud de onda y
viceversa. La frecuencia f es igual a la
velocidad v de la onda dividido por la longitud
de onda λ (lambda):
C : 300.000.000 m/seg

LONG DE
ONDA
En el caso especial de ondas electromagnéticas en el
vacío, se tiene que v = c, siendo c la velocidad de
la luz en el vacío, y por tanto se tiene:

donde λ es la longitud de onda, c es la

velocidad de la onda, y f es la frecuencia.
Para la luz y otras ondas
electromagnéticas que viajan en el vacío,
c = 299.792.458 m/s (300.000.000 m/s)
Fase: La fase de una onda relaciona la posición de
una característica específica del ciclo (como por
ejemplo un pico), con la posición de la misma
característica en otra onda.

Ondas con diferentes fases

Polarización: La polarización representa la
orientación como la onda oscila, y en el caso
particular de las ondas electromagnéticas, la
orientación en la oscilación del campo eléctrico. A
menudo esta orientación es una línea y por ello se
habla típicamente de ondas con polarización vertical
u horizontal, es decir, cuando el campo eléctrico
oscila en un plano con esas direcciones.
 Onda con polarización circular

Es posible que el campo eléctrico cambie su

orientación conforme la onda avanza. Se habla
entonces de ondas con polarización circular
 MODULACION
• Modulación proceso de alterar las
características de una onda (llamada
portadora o carrier) para que transporte
información.
• Son varios los parámetros de la portadora
que podemos alterar, pero los más
habituales en el contexto aeronáutico son
la amplitud y la frecuencia (AM y FM)
AM: En este caso, se modifica la amplitud de la
portadora en proporción directa a la señal
moduladora. Este fue el primer método para la
emisión de radio comercial.
Amplitud modulada

Portadora no modulada

Señal moduladora

Portadora modulada
FM: En esta forma de modulación la información
se representa mediante variaciones de la
frecuencia instantánea de la onda portadora.
Frecuencia modulada

Portadora no modulada

Señal moduladora

Portadora modulada
 Rangos de frecuencias
VLF (muy baja frecuencia) 3 a 30 Khz

LF (baja frecuencia) 30 a 300 Khz

MF (media frecuencia) 300 a 3000 Khz

HF (alta frecuencia) 3 a 30 Mhz

VHF (muy alta frecuencia) 30 a 300 Mhz

UHF (ultra alta frecuencia) 300 a 3000 Mhz

SHF (súper alta frecuencia) 3a 30 Ghz

PROPAGACION
ATMOSFERA TERRESTRE
 COMPOSICION
La atmósfera es una mezcla de gases
principalmente Nitrógeno (N2) en un
78,084%, oxígeno (O2) en un 20,846%, los
restantes componentes atmosféricos se
encuentran en formas de trazas de los cuales
los principales son Argón (Ar) en un
0,934%, vapor de agua (H20) en un 0,4% y
dióxido de carbono (CO2) en un 0,033%.
 COMPOSICION

• TROPOSFERA

• ESTRATOFERA

• IONOSFERA Capas D, E, F1 y F2
 Atmosfera Terrestre

Troposfera

Es la porción de la atmósfera terrestre que se

extiende desde la superficie hasta los 10.000 mts

de altura aproximadamente.

 Troposfera (cont)

Comprende las capas gaseosas mas densas; la

refracción de las ondas en ellas produce una
curvatura de las mismas que permite, en el caso de
la propagación por rayo directo, exceder el
horizonte óptico.

A la distancia alcanzada en estas condiciones es la

denominada horizonte radioeléctrico
 Estratosfera

Es la porción de la atmósfera que se

extiende entre los 10 a 50 Km de
altura de la superficie terrestre
aproximadamente. Su influencia en
la propagación de las ondas
radioeléctricas es poco apreciable
 Ionósfera
Es la porción de la atmósfera que se
extiende entre los 50 y los 400 Km de la
superficie terrestre.

Esta compuesta por varias capas, entre

ellas:
D, E , F1 y F2
Comportamiento Capas Ionosféricas
 VARIACIONE REGULARES

1. DIARIA (Día / Noche) C/ 24 Hs

2. MENSUAL (Rotación solar) C/ 27 días

3. ESTACIONAL ( Verano / Invierno) C/ 6 meses

4. CICLO DE MANCHAS SOLARES C/ 11 años

 TIPOS DE ONDAS

1. ONDA IONOSFERICA / ESPACIAL

2. ONDA TERRESTRE

DIRECTA
DE SUPERFICIE
REFLEJADA EN LA SUPERFICIE
 I o n ó s f e r a

Onda espacial

Onda directa

Onda Onda de superficie Reflejada

PROPAGACION DE LAS
ONDAS DE RADIO

Directa Ionosférica

Terrestre
Reflejada
 Ondas ionosféricas

• Las ondas de ionosféricas aprovechan

las características eléctricas de la
ionosfera para propagarse, usándola
como una especie de "espejo". Es
predominante en las frecuencias
medias: MF y HF.
 Onda Ionosférica

Es la porción de la onda que radiada en


ángulos suficientemente grandes, si su

frecuencia no supera los 30 Mhz, es
sucesivamente refractada en las capas
ionizadas que rodean la atmósfera y
regresan a la tierra, posibilitando las
comunicaciones a muy largas distancias.
 REFRACCION y REFLECCION
Es oportuno recordar que la reflexión es el cambio abrupto en
la dirección de la onda cuando esta llega a la unión de dos
medios diferentes, regresando al medio original.
Un concepto estrechamente relacionado con el de la refracción
es el del ángulo límite o ángulo crítico. Cuando el ángulo de
incidencia de la onda con respecto a la normal es mayor que
dicho ángulo, la onda se refleja en vez de refractarse.
REFLECCION Y REFRACCION
REFRACCION DE LA ONDA DE RADIO
 IONOSFERA

Frec mayores
30 Mhz (MUF)

Tx
Rx

COMPORTAMIENTO ONDA ESPACIAL

 MÁXIMA FRECUENCIA
UTILIZABLE (MUF)

• FRECUENCIA POR ENCIMA

DE LA CUAL LAS SEÑALES
ATRAVIESAN LA IONÓSFERA,
NO SIENDO REFLEJADAS.
 ALCANCE
. Desde un punto de vista geométrico, la mayor
distancia que se puede cubrir con un solo salto,
Tierra-Ionósfera-Tierra, depende de la altura de
la capa ionosférica donde se refracta la señal.
• Es posible que hayan múltiples rebotes
sucesivos (proporcionando un alcance muy
largo pero inestable).

• Efecto Fadding: A cierta distancia del emisor,

el receptor puede recibir la misma onda pero
que ha seguido caminos diferentes, ocasionando
interferencia destructiva y resultando en una
señal que aparece y desaparece rápidamente.
 Onda Terrestre


Es la porción de la onda que radiada en ángulos

pequeños que en su propagación hasta el receptor no
alcanza las capas ionizadas.

La integran los siguientes componentes:


-Onda Directa, Reflejada y de Superficie
 PROPAGACION TERRESTRE

• Las ondas terrestre se caracterizan porque

aprovechan las propiedades conductivas del
terreno (tierra, agua, etc.) para propagarse. De esta
manera, son capaces de sortear grandes obstáculos
y llegar muy lejos, con un alcance casi global.
• Este tipo de propagación es predominante en las
frecuencias bajas (VLF, LF y MF) y por ello se
requiere de grandes antenas y mucha potencia para
emitirlas y recibirlas.
 CONDUCTIBIDAD DEL TERRENO

• AGUA DE MAR BUENA

• GRANDES MASA DE AGUA FABORABLE
• SUELO HUMEDO FABORABLE
• SUELO GRADOSO Y LLANO FABORABLE
• TERRENO ROCOSO Y SECO DEFICIENTE
• DESIERTO DEFICIENTE
• SELVA INUTILIZABLE
 COMPONENTES

Tx DIRECTA
Rx

REFLEJADA

DE
SUPERFICIE
 Ondas de línea de vista

• Las ondas de este tipo se propagan en línea recta. Su

alcance es limitado y no pueden rodear obstáculos.
• Esta limitación se convierte en una ventaja dado que
entonces es posible reutilizar las frecuencias una y otra vez
si los emisores/receptores están lo suficientemente alejados
entre sí. Además, las frecuencias altas (VHF y superior) en
donde este tipo de propagación predomina son mucho
menos susceptibles a la interferencia por causa de
estáticos.
• Debido a sus ventajas, la inmensa mayoría de las
comunicaciones y aplicaciones aeronáuticas modernas
(VOR, DME, ILS, etc) se hace con ondas de línea de vista.
 Rangos de frecuencias
VLF (muy baja frecuencia) 3 a 30 Khz

LF (baja frecuencia) 30 a 300 Khz

MF (media frecuencia) 300 a 3000 Khz

HF (alta frecuencia) 3 a 30 Mhz

VHF (muy alta frecuencia) 30 a 300 Mhz

UHF (ultra alta frecuencia) 300 a 3000 Mhz

SHF (súper alta frecuencia) 3a 30 Ghz

Frecuencias muy bajas (VLF): Se propagan a lo
largo y sobre la superficie terrestre. Se emplea
para comunicaciones entre puntos situados a
distancias medias y comprenden desde 3 a 30
kilohertz por segundo

Frecuencias bajas (LF): Se propaga a lo largo y

sobre la superficie terrestre y es usado para
comunicación entre puntos situados a distancias
medias. También se utilizan para servicios de
radiofaros, ayuda a la navegación, aérea y
marítima, y otros servicios. Comprenden desde
30 a 300 kilohertz por segundo.
Frecuencias medias (MF ):Se propaga sobre la superficie
terrestre a distancia relativamente corta.
Se emplea para el servicio normal de radiodifusión
servicios aeronáuticos y de radiolocalización. Abarca
desde 300 a 3.000 kilohertz por segundo.
Frecuencias elevadas (High frecuency) HF: Se
caracteriza por propagarse mediante la reflexión en la
ionosfera. Su alcance varía con la hora del día y de la
noche, de la estación del año y del estado de las
manchas solares.
Su uso está indicado para radiodifusión de onda corta,
servicios de estación fija y móvil de larga distancia y en
comunicación de radioaficionados. Abarca desde 3.000
a 30.000 KHz (3 a 30 MHz).
Frecuencia muy elevadas (VHF): Su propagación es directa a través
de la baja atmósfera, de la antena del transmisor a la antena del
receptor. Es muy utilizada para servicios de comunicación a corta
distancia, radiodifusión en frecuencia modulada, televisión y
comunicación de radioaficionados, VOR. Comprende desde 30 a
300 MHz.

Frecuencias ultra elevadas (UHF): Son de propagación directa a

través de la baja atmósfera. La distancia cubierta es reducida y se
emplea para señales de televisión, radar, sistema de localización y
dirección aeronáutica, servicios de tráfico comercial mediante
microondas y en comunicación de radioaficionados. Comprenden
desde 300 a 3.000 MHz.

Frecuencia super elevadas (SHF): Se propagan en forma directa a

través de la baja atmósfera. Su uso está indicado para servicios
aeronáuticos y tráfico comercial por microondas. Abarcan desde
3.000 a 30.000 MHz (3 a 30 Gigahertz).
PROCESO DE COMUNICACION
 COMUNICACION

Es el proceso por el cual se

transfiere información desde un
origen (Tx) hacia el destino
(Rx)
• Emisor: Persona que emite el mensaje.

• Receptor: Persona que recibe el mensaje.

• Canal de Transmisión: Vía por la que se transmite el

mensaje.
• Mensaje codificado: Texto que se quiere hacer llegar al
receptor.
• Retroalimentación: Confirmación de que el mensaje fue
recibido correctamente.
• Ruidos, Distorsiones e interferencias: Interrupciones al
proceso de comunicación.
– Internos: Factores psicológicos, estados de ánimo, etc.
– Externos: Dificultades en el canal de transmisión, problemas
técnicos, de idioma, de cultura.
 MENSAJE
TRANSMISOR
CANAL DE TX RECEPTOR

ATENUACION
RUIDO
DISTORSION
INTERFERENCIAS

RETROALIMENTACION
 Proceso de la transmisión

Oscilador Amplificador
de de
RF RF

Amplificador
AM / FM Modulador de
potencia

Amplificador
de
AF Antena

Micrófono
La primer etapa es la encargada de generar la RF portadora,
el circuito utilizado es un oscilador, comúnmente controlado
por cristal. Debido a que el nivel y la corriente de salida del
oscilador generalmente no son suficiente para excitar la
etapa de potencia del transmisor, se intercala una etapa
amplificadora, que además cumple la función de adaptar
impedancias entre etapas. La importancia de la correcta
adaptación de impedancia, reside en la estabilidad de
frecuencia del oscilador. En la etapa de potencia de RF del
transmisor se efectúa la modulación, donde ingresan la onda
portadora y la señal modulante.
ANTENAS
 Antena
• Es un conductor o grupo de
conductores utilizados para
radiar al espacio o para captar
del espacio la energía de RF.
Por regla general, la antena
utilizada para la transmisión se
emplea también para la
recepción
 SINTONIZADOR DE ANT

• Es un dispositivo que permite

alargar o acortar la longitud de la
antena de forma eléctrica sin
producir alteraciones en el tamaño
de la antena.
 BALUM

• Llamado también “acoplador de

antena" o "transmatch"
(transformador de acoplamiento)
permite el acoplamiento de las
impedancias de la línea de
transmisión y del transmisor o
de la antena cuando ambas
difieren.
Línea de transmisión de cable coaxial.
• Es una línea de transmisión constituida por un
conductor exterior de forma cilíndrica que
rodea a un conductor interior concéntrico del
que está separado por un material aislante
como el polietileno. Funcionalmente, el
conductor exterior (malla) se mantiene
normalmente al potencial de tierra mientras
que el conductor interior es el vivo o portador
de la señal.
• Los cables coaxiales utilizados en las
estaciones de radioaficionado tienen una
impedancia característica de 50 a 75 ohmios.
FACTORES QUE INFLUYEN EN LA
SELECCIÓN DE UNA ANTENA

1. FRECUENCIA DE OPERACIÓN
2. POTENCIA A IRRADIARSE
3. DIRECTIBIDAD
4. POLARIZACION
5. USO PREVISTO
 ANTENAS Características Generales

1) Frecuencia de operación:

En la mayoría de las antenas, la frecuencia de
operación y por consiguiente la longitud de onda a
irradiar o recibir, guarda una relación directa con la
longitud física de la antena (como en los casos de
antenas de media onda o cuarto de onda).
No obstante no siempre es así y en algunos casos se
obtiene resonancia del irradiante mediante el
agregado de inductores o capacitares y entre otros,
simplemente la antena no es resonante
 2) Potencia a irradiarse:


Determina la principal condición de

aislamiento tanto en la antena como de la
línea, por cuanto las mayores potencias
significan a la vez mayores tensiones.
También determina el diámetro de los
conductores empleados, ya que la mayoría de
la corriente hace necesario el empleo de
conductores de sección mas amplia, para
evitar las perdidas por calentamiento
3) Directividad

La energía electromagnética radiada por una antena



no es igual en todas las direcciones del espacio,

tomando el irradiador como punto de referencia.

Pueden entonces relevarse gráficos que indican la

intensidad de campo irradiado, según Angulo, dando
así la pauta de las características direccionales de
una antena.
 4) Polarización


Una corriente de RF circulando por un conductor

produce campos electromagnéticos que se propagan
por el espacio.

Un campo eléctrico variable crea uno magnético y

viceversa.

Estos se disponen en forma perpendicular uno a

otro.
 Distintos tipo de polarización de una antena

La polarización de la antena dependerá de los

campos eléctricos y magnéticos
respectivamente, por ello de acuerdo al campo
eléctrico será la polarización empleada.
Si el campo eléctrico es vertical la
polarización es vertical y de igual forma
para la polarización horizontal.
 ANTENA CAMPO
HORIZONTAL ELECTRICO HORIZONTAL

CAMPO
MAGNETICO
VERTICAL

ANTENA CAMPO CAMPO

VERTICAL ELECTRICO MAGNETICO
VERTICAL HORIZONTAL
5) Uso previsto:


Las antenas de los equipos de radio permiten su

uso tanto fijo como móvil.
Para instalaciones fijas, se preferirán antenas de
media onda, L invertida y algunas otras ya que
permitirán mayor alcance y rendimiento de los
equipos.
Para instalaciones móviles se necesitaran antenas
varilla o látigo, cuarto de onda para poder operar
en movimiento y en cuyo caso será
onmidireccional
 Diagrama de irradiación

Este grafico se empleara para conocer como se

irradian las ondas electromagnéticas que salen de
la antena.

Conociendo dicho diagrama

Mayor aprovechamiento de la potencia del Tx,

evitando irradiar hacia zonas muertas.
Diagrama de irradiación antena direccional
Antenas omnidireccionales
 Altura

La ubicación de la antena condicionara a la comunicación

radioeléctrica ya que tendrá mayor
rendimiento si se sitúa en una posición elevada y
libre de obstáculos (edificios, áreas arboladas etc).
 Ciertos declives, las hondonadas, los valles y lugares bajos,
en general son inconvenientes para la comunicación por
cuanto los terrenos circunvecinos perturbaran la radiación
y Rx normal de RF.
Asimismo la cercanías de puentes y estructuras metálicas o
alta tensión influirán negativamente.
Tipos de antenas mas comunes

•Cuarto de onda

•Media onda

•Otras
 Media onda

Una antena monofilar de media onda es un

conductor o conjunto de conductores de cobre de
la longitud indicada con su designación,
suspendido de mastiles o apoyo scircunstanciales.

Pueden alimentarse desde el centro o desde un

punto intermedio o lateral.
 Media onda (cont)

El montaje puede ser:

Vertical
Horizontal
Oblicuo.

La mas usada es alimentada al centro denominada

Dipolo, se usa tanto para Rx como para Tx su
impedancia es de 73 ohm aproximadamente
 Antena dipolo.
• Está constituida por dos "polos" o
conductores dispues­tos en línea recta, uno a
continuación del otro y con los extremos
adyacen­tes separados por un aislador
central. La línea de transmisión se conecta
en el centro del dipolo. La longitud de la
antena dipolo, de extremo a extremo, es
normalmente igual a media longitud de onda
de su frecuencia de resonan­cia. En
ocasiones la antena dipolo recibe el nombre
de "antena Hertz alimen­tada por el centro" o
“doblete de media onda".
 AISLADORES

CENTRO DE
ANTENA
 Antena vertical
• En general, consiste en un conductor,
varilla, tubo o torre, dispuestos en
posición vertical respecto al suelo. La
antena vertical de un cuarto de onda de
longitud que emplea un plano de tierra
recibe el nombre de “antena Marconi o
cuarto de onda“. El plano a tierra sirve
como un espejo que refleja las ondas
radiadas el espacio
 Ant Cuarto de onda

Una antena de cuarto de onda o Marconi consiste

en un conductor de la longitud indicada,
generalmente dispuesta en posicion vertical
unido al borne de salida del transmisor; el otro
borne (que esta conectado al chasis del equipo) es
conveniente que sea conectado a tierra o a
unacontraantena.
 Cuarto de onda (cont)

La contraantena es un sistema de alambres

proximos a la tierra pero aislados de ella.

La longitud de la contraantena debe ser por lo

menos igual a la de la antena o mayor.

Una contraantena puede reemplazar las

conexiones usuales de tierra cuando la resistencia
del suelo sea alta
 Cuarto de onda (cont)

La forma y el tamaño de la contraantena no son

particularmente criticos.

La contraantena usada con la antena, tiene la
misma forma y las dimensiones aproximadas de la
antena en si. Esta contraantena se monta
directamente debajo de la antena a una altura de 1
a 3 m del suelo.

 Cuarto de onda (cont)

Cuando la antena esta montada verticalmente, los

conductores que forman, la contraantena son
dispuestos en forma radial. En este caso, su
longitud debe ser la misma de la antena y su
posicion es generalmente normal a aquella.

La impedancia de entrada de este tipo de antena es
aproximadamente de 37 ohms
 Cuarto de onda (cont)

Tipos:

Varilla

L invertida

Con plano a tierra

Antenas VARILLA
Antena L invertida con contraantena

ANTENA

CONTRAANTENA
RADIO
ANTENA CUARTO DE ONDA CON PLANO A TIERRA
    Antenas Paraboloides
Muy direccionales, aceptando un escaso
margen de error en el direccionamiento de
la señal

Se emplean para comunicaciones

satelitales o estaciones terrestres en
frecuencias de Superiores al GHz
Se hallan compuesta por
  1) Un Reflector Parabólico
  2) Un Iluminador

Algunas veces emplean protectores de fibra que protegen la

antena llamados RADOME.
Modelo Parabólica

REFLECTOR

ILUMINADOR
ANTENA SATELITAL
 Otras antenas

Se utilizaran cuando se necesita emplear

frecuencias elevadas y con características muy
direccionales, es por ello que una antena muy
usada es la YAGUI, que es un conjunto de tres
elementos:

Dipolo
Director
Reflector
Antena YAGUI
 Antena multibanda.
• Es aquélla diseñada para funcionar en
dos o más bandas de frecuencia.
      Diagrama de irradiación de una antena Yagi de tres
elementos y para 20 Mts (ganancia de 7,28dbi).
Diagrama de irradiación de una antena Yagi de 6 elementos
para 20 Mts en Azimut y Elevación
 ANTENAS

AERONAUTICAS
Antenas de recepción de LOC en el avión (también recibe la señal
del VOR, que es un sistema de radionavegación)
Ant VOR/LOC
ANTENA HF

ANTENA VHF
Antena VOR en tierra
Antena de ADF Ant LOOP (ADF)
Ant LOOP (ADF)
Ant Glide Slope
Algunas antenas de transmisión del GS
Antenas terrestres del LOC, o sea las que
transmiten la señal hacia el avión
Ant LOCALIZADOR
 Antena de marker

Esta es una antena de transmisión del Marker, como se puede ver es

una antena direccional que apunta directamente hacia arriba:
Antenas NDB y BCS
Antenas de DME
Ant DME
Antena del Radar Meteorológico
RADARANTENA (DIRECCIONAL)
