Ifm PN 7094

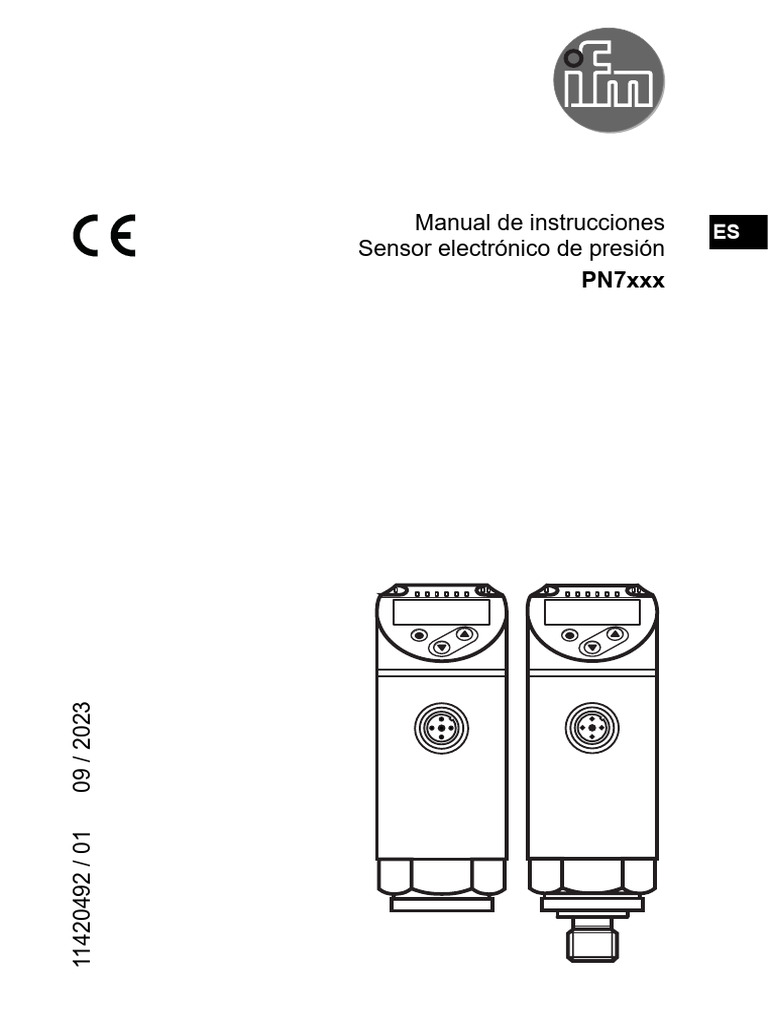

Manual de instrucciones ES
Sensor electrónico de presión

PN7xxx
09 / 2023
11420492 / 01
Índice de contenidos
1 Advertencia preliminar��3
1.1 Símbolos utilizados��3
2 Indicaciones de seguridad��4
3 Uso previsto��4
3.1 Campo de aplicación��5
4 Función��5
4.1 Tipos de funcionamiento��6
4.2 Comunicación, parametrización, evaluación��7
4.3 Función de conmutación��8
4.4 IO-Link��9
4.4.1 Información general��9
4.4.2 Funciones solo disponibles a través de la comunicación IO-Link��9
5 Montaje��10
6 Conexión eléctrica�� 11
7 Elementos de manejo y visualización��12
8 Menú��13
8.1 Estructura del menú: menú principal��13
8.2 Explicación del menú��14
8.2.1 Explicación del nivel de menú 1��14
8.2.2 Explicación del nivel de menú 2��14
9 Parametrización��15
9.1 Proceso general de parametrización��15
9.2 Definir el tipo de funcionamiento (opcional)��18
9.3 Ajustes de la pantalla (opcional)��18
9.4 Fijar las señales de salida��19
9.4.1 Fijar las funciones de salida��19
9.4.2 Fijar los límites de conmutación para la función de histéresis��20
9.4.3 Fijar los límites de conmutación para la función de ventana��20
9.5 Configuraciones de usuario (opcional)��20
9.5.1 Fijar el tiempo de retardo para las salidas digitales��20
9.5.2 Fijar la lógica de conmutación para las salidas de conmutación��21
9.5.3 Fijar la atenuación para la señal de conmutación��21
2
9.5.4 Restablecer todos los parámetros a la configuración de fábrica��21
9.5.5 Fijar la configuración para el cambio de color de la pantalla ��22
9.5.6 Representación gráfica del cambio de color de la pantalla��23
9.6 Funciones de diagnóstico��26
9.6.1 Lectura de los valores mínimos/máximos de la presión del sistema��26
9.6.2 Lectura de los procesos de sobrecarga��26
10 Funcionamiento��26
10.1 Lectura de la configuración de los parámetros��26 ES
10.2 Autodiagnóstico / indicación de errores��27
11 Datos técnicos��28
11.1 Rangos de configuración��28
11.1.1 Rangos de configuración en el tipo de funcionamiento 2��29
11.1.2 Rangos de configuración en el tipo de funcionamiento 3��30
11.2 Otros datos técnicos��31
12 Configuración de fábrica��32
1 Advertencia preliminar
1.1 Símbolos utilizados
► Operación requerida
> Reacción, resultado
[…] Referencia a teclas, botones o indicadores
→ Referencia cruzada
Nota importante
El incumplimiento de estas indicaciones puede acarrear funcionamientos
erróneos o averías
Información
Indicaciones complementarias
3
2 Indicaciones de seguridad
• El equipo descrito está integrado como subcomponente en un sistema.
- La seguridad de este sistema es responsabilidad del fabricante.
- El fabricante del sistema está obligado a realizar una evaluación de riesgos,
así como a crear y adjuntar una documentación de acuerdo con los requisitos
legales y normativos para el operador y el usuario del sistema. Esta debe
contener toda la información e indicaciones de seguridad necesarias para el
operador, el usuario y, dado el caso, el personal de mantenimiento autorizado
por el fabricante del sistema.
• Lea este documento antes de la puesta en marcha del producto y consérvelo
durante el tiempo que se siga utilizando.
• El producto debe ser apto para las aplicaciones y condiciones ambientales
correspondientes sin ningún tipo de restricción.
• Utilizar el producto solamente según el uso previsto (→ Uso previsto).
• Utilizar el producto solamente con fluidos permitidos (→ Datos técnicos).
• El incumplimiento de las indicaciones de utilización o de los datos técnicos
puede provocar daños personales y/o materiales.
• El fabricante no asume ninguna responsabilidad ni garantía derivada de
manipulaciones en el producto o de un uso incorrecto por parte del operario.
• El montaje, la conexión eléctrica, la puesta en marcha, la programación, la
configuración, el manejo y el mantenimiento del producto solo pueden ser
llevados a cabo por personal cualificado autorizado y formado para la actividad
correspondiente.
• Proteger de forma segura los equipos y cables contra daños.
3 Uso previsto
El equipo mide y supervisa la presión del sistema de máquinas e instalaciones.
4
3.1 Campo de aplicación
Tipo de presión: presión relativa
Datos sobre la resistencia a la presión y la presión de rotura
→ Ficha técnica.
Mediante medidas adecuadas se deben evitar las sobrepresiones
estáticas y dinámicas que superen el valor de sobrepresión indicado. No
se debe sobrepasar la presión de rotura indicada.
Incluso el hecho de sobrepasar momentáneamente la presión de rotura ES
puede causar la destrucción del equipo. ATENCIÓN: ¡riesgo de lesiones!
Los equipos son resistentes al vacío.
Directiva sobre equipos a presión: los equipos cumplen con la directiva

de equipos a presión y han sido diseñados y fabricados para fluidos del
grupo 2 de conformidad con las buenas prácticas de la técnica al uso.
Utilización de fluidos del grupo 1 previa petición.
4 Función
• El equipo muestra la presión actual del sistema en una pantalla.
• Genera señales de salida en función de los parámetros configurados y del tipo
de funcionamiento.
• Asimismo, pone a disposición los datos del proceso a través de IO-Link.
• El equipo está concebido para establecer una comunicación bidireccional
completa.
En este caso están disponibles varias posibilidades:
- Indicación remota: lectura e indicación de la presión actual del sistema.
- Parametrización remota: lectura y modificación de la configuración actual de
parámetros.
- Parametrización IO-Link (→ 4.4)
5
4.1 Tipos de funcionamiento
Los siguientes equipos se entregan exclusivamente con el tipo de
funcionamiento [3]: PN7x12, PN7x43, PN7x14, PN7x15. Estos equipos no
tienen ningún otro tipo de funcionamiento, por lo que la opción del menú
[CMPT] no está disponible (→ 9.2).
Tipo de funcionamiento 1
En caso de utilizar el tipo de funcionamiento 1, observar las instrucciones de uso
de los equipos antiguos, ya que las funciones del equipo pueden ser diferentes a
las de estas instrucciones. Instrucciones de uso: → www.ifm.com
Descripción Tipo de funcionamiento con el comportamiento como en la

versión antigua. Afecta a los siguientes equipos antiguos:
PE7002, PE7003, PE7004, PE7006, PE7009.
PN7000, PN7001, PN7002, PN7003, PN7004, PN7006, PN7007,
PN7009, PN7060, PN7200, PN7201, PN7202, PN7203, PN7204,
PN7206, PN7207, PN7209, PN7300, PN7302, PN7303, PN7304.
PY7000, PY7001, PY7002, PY7003, PY7100.
Utilización En caso de sustitución para la compatibilidad con equipos
antiguos.
Nombre del IODD IO Device Description - IODD:
En el área de descargas del correspondiente equipo antiguo en
www.ifm.com.
Descripción Tipo de funcionamiento configurado de fábrica.
Para las excepciones, véase la nota al principio de este
capítulo.
Utilización Aplicaciones estándar.

Nombre del IODD Ej. PN7094 Factory setting / (CMPT = 2):
En el área de descargas del artículo correspondiente en
www.ifm.com.
6
Descripción Alta resolución de los parámetros y valores del proceso IO-Link
(específico del equipo: ver el IODD correspondiente al tipo de
funcionamiento)
Los puntos del menú [ou1] y [ou2] se amplían con la opción de
ajuste [OFF] (→ 9.4.1).
El comando estándar IO-Link de "parpadeo" está disponible
(→ 4.4.2). ES
Están disponibles los siguientes indicadores IO-Link: marcado
específico de la aplicación, indicador de la instalación e indicador
de ubicación (→ 4.4.2).
Este tipo de funcionamiento está disponible a partir del
estado de equipo BA. Dicho estado se puede consultar
en la etiqueta del equipo.
PNxxxx
BA xxxx
Utilización Mejor manejabilidad a través de IO-Link.

Ajuste muy preciso de los puntos de conmutación y
desactivación.
Nombre del IODD Ejemplo PN7094 Status_B High Resolution / (CMPT = 3):
Ejemplo PN7012 Status_B
En el área de descargas del artículo correspondiente en
www.ifm.com.
Para la selección manual del tipo de funcionamiento, véase (→ 9.2), para
la selección del tipo de funcionamiento a través de la interfaz IO-Link,
véase → documento adicional: selección del tipo de funcionamiento, en
www.ifm.com.
4.2 Comunicación, parametrización, evaluación
• Señal de conmutación para el valor límite de la presión del sistema
OUT1 (Pin 4)
• Comunicación a través de IO-Link
OUT2 (Pin 2) • Señal de conmutación para el valor límite de la presión del sistema
7
4.3 Función de conmutación
OUTx cambia su estado de conmutación en caso de que los valores estén por
encima o por debajo de los límites de conmutación configurados (SPx, rPx). Se
pueden seleccionar las siguientes funciones de conmutación:
• Función de histéresis / normalmente abierto: [OUx] = [Hno] (→ Fig. 1).
• Función de histéresis / normalmente cerrado: [OUx] = [Hnc] (→ Fig. 1).
Primero se fija el punto de conmutación (SPx), después se configura el punto
de desactivación (rPx).
La histéresis definida de esta forma sigue siendo la misma en caso de una
nueva modificación del SPx.
• Función de ventana / normalmente abierto: [OUx] = [Fno] (→ Fig. 2).
• Función de ventana / normalmente cerrado: [OUx] = [Fnc] (→ Fig. 2).
La extensión de la ventana se configura mediante la diferencia entre FHx y
FLx. FHx = valor máximo, FLx = valor mínimo.
1 2
FH

FL

P = presión del sistema; HY = histéresis; FE = ventana
En caso de configuración de la función de ventana, los puntos de

conmutación y desactivación tienen una histéresis fija del 0,25% del
margen de medición.
8
4.4 IO-Link
4.4.1 Información general
Este equipo dispone de una interfaz de comunicación IO-Link. Para su
funcionamiento se requiere un módulo con funcionalidad IO-Link (maestro
IO-Link).
La interfaz IO-Link permite el acceso directo a datos de proceso y diagnóstico y
ofrece la posibilidad de parametrizar el equipo durante el funcionamiento.
ES
Además, es posible establecer la comunicación a través de una conexión punto a
punto con ayuda de un cable adaptador para USB.
Los IODD necesarios para la configuración del equipo, la información detallada
sobre la estructura de los datos del proceso, la información de diagnóstico y
las direcciones de parámetros, así como toda la información necesaria sobre el
hardware y software IO-Link requerido, están disponibles en nuestra web
www.ifm.com.
4.4.2 Funciones solo disponibles a través de la comunicación IO-Link
• HIPC: número de procesos de sobrecarga (→ 9.6.2).
• HIPS: umbral para el contador de sobrecargas (→ 9.6.2).
• Parpadeo: el sensor se puede localizar en la instalación a través de este
comando estándar. Cuando se utiliza el comando, los LED para el estado de
conmutación parpadean y la pantalla del equipo muestra "IO-L".(Esta función
solo está disponible en el tipo de funcionamiento [3]).
• Marcado específico de la aplicación: texto personalizable, asignado al equipo.
• Indicador de instalación: texto personalizable, describe la función del equipo en
la instalación.
(Esta función solo está disponible en el tipo de funcionamiento [3]).
• Indicador de ubicación: texto personalizable, describe el lugar de montaje en la
instalación. (Esta función solo está disponible en el tipo de funcionamiento [3]).
Más información detallada en el PDF IO Device Description específico del equipo
en www.ifm.com.
9
5 Montaje
Antes de montar y desmontar el equipo: asegurarse de que en la
instalación no esté aplicada la presión.
► Colocar el equipo en una conexión de proceso G¼.
► Apretar firmemente. Par de apriete recomendado:
Rango de presión en bar Par de apriete en Nm
-1...400 25...35
600 30...50
En función de la lubricación, la junta y la carga por presión.
La carcasa del sensor se puede girar 345º con respecto a la conexión de proceso.
No apretar más allá del tope.
10
6 Conexión eléctrica
El equipo solo puede ser instalado por técnicos electricistas.
Se deben cumplir los reglamentos tanto nacionales como internacionales
para el establecimiento de instalaciones electrotécnicas. Suministro de
tensión según EN 50178, MBTS y MBTP.
► Desconectar la tensión de alimentación.
► Conectar el equipo de la siguiente manera:
ES
Colores de los
hilos 1 BN
L+
BK negro
2 1 2 WH
OUT2
BN marrón 4 BK
OUT1
BU azul 3 4 3 BU
L
WH blanco
OUT1: salida de conmutación o IO-Link
OUT2: salida de conmutación
Identificación de colores según DIN EN 60947-5-2
Ejemplos de conexiones
2 x conmutación positiva 2 x conmutación negativa
1 BN 1 BN
L+ L+
2 WH 2 WH
4 BK 4 BK
2: OUT2 3 BU 2: OUT2 3 BU
4: OUT1 L 4: OUT1 L
11
7 Elementos de manejo y visualización
1 2 3 4 5 6 7 8
9 10 11 12
1 a 8: LED indicadores
LED 1 Estado de conmutación OUT1 (se enciende cuando la salida 1 está
conmutada).
LED 8 Estado de conmutación OUT2 (se enciende cuando la salida 2 está
conmutada).
LED 2 - 7 Presión del sistema en la unidad de medida indicada.
9: Botón Enter [●]
- Selección de los parámetros y confirmación de los valores de los parámetros.
10 a 11: Flechas para desplazamiento hacia arriba [▲] o hacia abajo [▼]
- Configuración de los valores de los parámetros (de forma continua si se mantiene
pulsado el botón; uno por uno si se presiona el botón una sola vez).
12: Pantalla alfanumérica de 4 dígitos
- Indicación de la presión actual del sistema.
- Indicación de los parámetros y de los valores de los parámetros.
12
8 Menú
8.1 Estructura del menú: menú principal
2
RUN
1
ES
Los puntos del menú con el fondo gris, p. ej. [ FH1 ], solo están activos una vez
seleccionados los parámetros correspondientes.
El parámetro del menú [CMPT] no está disponible en todos los artículos (→ 4.1).
13
8.2 Explicación del menú
8.2.1 Explicación del nivel de menú 1
SPx/rPx Valor límite superior / inferior de la presión del sistema con el cual OUTx
conmuta en caso de ajuste de la función de histéresis. SPx/rPx aparece
cuando se ha configurado el parámetro [Hno] o [Hnc] para OUTx en el menú
de funciones avanzadas "EF".
FHx/FLx Valor límite superior / inferior de la presión del sistema con el cual OUTx
conmuta en caso de ajuste de la función de ventana. FHx/FLx aparece
cuando se ha configurado el parámetro [Fno] o [Fnc] para OUTx en el menú
de funciones avanzadas "EF".
EF Funciones avanzadas / acceso al nivel de menú 2.
8.2.2 Explicación del nivel de menú 2

rES Restablecer las configuraciones de fábrica.
ou1 Función de salida para OUT1:
• Señal de conmutación para los valores límites de presión: función de
histéresis [H ..] o función de ventana [F ..], respectivamente normalmente
abierto [. no] o normalmente cerrado [. nc].
• Salida desactivada [OFF] (esta función solo está disponible en el tipo de
funcionamiento [3]).
ou2 Función de salida para OUT2:
• Señal de conmutación para los valores límites de presión: función de
histéresis [H . .] o función de ventana [F . .], respectivamente normalmente
abierto [. no] o normalmente cerrado [. nc].
• Salida desactivada [OFF] (esta función solo está disponible en el tipo de
funcionamiento [3]).
dS1 / dS2 Retardo de conmutación para OUT1 / OUT2.
dr1 / dr2 Retardo de desactivación para OUT1 / OUT2.
Unidad de medida estándar para la presión del sistema (indicación):
[bAr] / [mbar] / [MPA] / [kPA] / [PSI] / [inHG].
uni Las unidades de medida disponibles dependen de cada equipo.
Véase la tabla de rangos de configuración (→ 11.1.1).
P-n Lógica de conmutación de las salidas: PnP / nPn.

Lo Memoria de los valores mínimos para la presión del sistema.
Hi Memoria de los valores máximos para la presión del sistema.
dAP Atenuación de la señal de medición.
14
Asignación de los colores de la pantalla "rojo" y "verde" dentro del rango de
coLr
medición.
Valor superior / inferior para el cambio de color.
cFH / cFL Parámetro activo solo tras seleccionar una ventana de color definible en coLr:
[r-cF] o [G-cF].
diS Frecuencia de actualización y orientación de la pantalla.
Selección del tipo de funcionamiento
CMPT El parámetro del menú [CMPT] no está disponible en todos los ES
artículos (→ 4.1).
9 Parametrización
Durante el proceso de parametrización el sensor permanece en el modo
operativo. Sigue llevando a cabo sus funciones de supervisión con los parámetros
existentes hasta que la parametrización haya concluido.
9.1 Proceso general de parametrización
Cada configuración de parámetros requiere seguir 3 pasos:
1 Seleccionar el parámetro
► Presionar [●] para acceder al menú.
► Presionar [▲] o [▼] hasta que

aparezca el parámetro deseado.
2 Configurar el valor del parámetro

► Presionar [●] para editar el parámetro
seleccionado.
► Presionar [▲] o [▼] durante como
mínimo 1 s.
> Tras 1 s: el valor de configuración
se puede modificar. Se avanza uno
por uno si se presiona una vez o de
forma continua si se deja pulsado
el botón.
Los valores numéricos se aumentan de forma continua presionando [▲] o se
reducen presionando [▼].
15
3 Confirmar el valor del parámetro
► Presionar brevemente [●].
> El parámetro se muestra de nuevo.
El nuevo valor de configuración ha
sido memorizado.
Configurar otros parámetros
► Presionar [▲] o [▼] hasta que aparezca el parámetro deseado.
Finalizar la parametrización
► Presionar [▲] o [▼] tantas veces como sea necesario hasta que aparezca el valor de
medición actual o esperar 30 s.
> La pantalla vuelve a indicar los valores del proceso.
Si aparece [C.Loc] al intentar modificar un valor de un parámetro, significa

que existe una comunicación IO-Link activa (bloqueo temporal).
Si aparece [S.Loc], significa que el sensor está bloqueado
permanentemente mediante software. Este bloqueo solamente puede ser
desactivado utilizando un software de parametrización.
• Cambio del nivel de menú 1 al nivel de menú 2:
► Presionar [●] para acceder al menú.
► Presionar [▲] o [▼] hasta que

aparezca [EF] en la pantalla.
► Presionar [●].
> Se muestra el primer parámetro del
submenú (en este caso: [rES]).
Cambio del nivel de menú 1 al nivel de menú 2, en caso de utilización de

un software de parametrización:
Activar el botón [EF].
16
• Bloquear / Desbloquear
El equipo se puede bloquear electrónicamente para evitar un ajuste erróneo no
intencionado.
► Asegurarse de que el equipo se
encuentra en el modo operativo
normal.
► Presionar [▲] + [▼] simultáneamente
durante 10 s. ES
> [Loc] aparece en la pantalla.
10 s
Durante el funcionamiento: si se intentan modificar los valores de los parámetros, en la
pantalla aparecerá brevemente [Loc].
Para desbloquear el equipo:
► Presionar [▲] + [▼] simultáneamente
durante 10 s.
> [uLoc] aparece en la pantalla.
10 s
Ajuste por defecto: desbloqueado.
• Timeout:
Si durante la configuración de un parámetro no se pulsa ningún botón durante 30 s,
el equipo retorna al modo operativo sin que se produzca ninguna modificación de los
valores.
• Abandonar los parámetros sin aceptar los ajustes

Abandonar los parámetros sin aceptar:
► Presionar simultáneamente [▲] +
[▼].
> Vuelta al nivel de menú.
17
• Abandonar nivel de menú
Abandonar nivel de menú:
► Presionar simultáneamente [▲] +
[▼].
> Del nivel de menú 2 se pasa al nivel 1
o
del nivel 1 se pasa a la indicación.
9.2 Definir el tipo de funcionamiento (opcional)

El parámetro del menú [CMPT] no está disponible en todos los artículos
(→ 4.1).
► Seleccionar [CMPT] y configurar el tipo de funcionamiento deseado
- [1] = tipo de funcionamiento 1
Descripción de los tipos de funcionamiento (→ 4.1)
En caso de utilizar IO-Link se debe usar un IODD correspondiente

al tipo de funcionamiento.
En caso de cambio del tipo de funcionamiento, todos los parámetros
se restablecen a la configuración de fábrica.
9.3 Ajustes de la pantalla (opcional)

► Seleccionar [uni] y fijar la unidad de medida:
- [bAr], [mbAr],
- [MPA], [kPA],
- [PSI],
- [inHG]
Las unidades de medida disponibles dependen de cada equipo.
Véase la tabla de rangos de configuración (→ 11.1.1).
18
► Seleccionar [diS] y fijar la frecuencia de actualización y la orientación de
la pantalla:
- [d1]: actualización del valor de medición cada 50 ms.
- [rd1], [rd2], [rd3]: visualización como con los d1, d2, d3, pero girado
180°.
- [OFF] = la visualización del valor de medición está desactivada en el
modo Run. Los LED permanecen activos incluso cuando la pantalla está ES
apagada.
Los mensajes de error también se indican cuando la pantalla está
apagada.
[d1] también ofrece una legibilidad optimizada en caso de un
desarrollo irregular de la presión. Para ello están almacenados
algoritmos correspondientes.
9.4 Fijar las señales de salida

9.4.1 Fijar las funciones de salida
► Seleccionar [ou1] y configurar la función de conmutación:
- [Hno] = función de histéresis / normalmente abierto,
- [Hnc] = función de histéresis / normalmente cerrado,
- [Fno] = función de ventana / normalmente abierto,
- [Fnc] = función de ventana / normalmente cerrado,
- [OFF] = salida desconectada.
El parámetro [OFF] solo está disponible en el tipo de funcionamiento
3 ([CMPT] = [3]).
► Seleccionar [ou2] y configurar la función:
- [Hno] = función de histéresis / normalmente abierto,
- [Hnc] = función de histéresis / normalmente cerrado,
- [Fno] = función de ventana / normalmente abierto,
- [Fnc] = función de ventana / normalmente cerrado,
- [OFF] = salida desconectada.
El parámetro [OFF] solo está disponible en el tipo de funcionamiento
3 ([CMPT] = [3]).
19
9.4.2 Fijar los límites de conmutación para la función de histéresis
► [ou1] / [ou2] debe estar configurado con [Hno] o [Hnc].
► Seleccionar [SP1] / [SP2] y configurar el valor con el cual la salida tiene
que conmutar.
► Seleccionar [rP1] / [rP2] y configurar el valor con el cual la salida tiene
que ser desactivada.
rPx es siempre menor que SPx. Solo se pueden introducir valores que se
encuentran por debajo del valor para el SPx.
9.4.3 Fijar los límites de conmutación para la función de ventana
► [ou1] / [ou2] debe estar configurado con [Fno] o [Fnc].
► Seleccionar [FH1] / [FH2] y configurar el valor límite superior.
► Seleccionar [FL1] / [FL2] y configurar el valor límite inferior.

FLx es siempre menor que FHx. Solo se pueden introducir valores que se
encuentren por debajo del valor para FHx.
9.5 Configuraciones de usuario (opcional)

9.5.1 Fijar el tiempo de retardo para las salidas digitales
[dS1] / [dS2] = retardo de conmutación para OUT1 / OUT2.
[dr1] / [dr2] = retardo de desactivación para OUT1 / OUT2.
► Seleccionar [dS1], [dS2], [dr1] o [dr2] y configurar un valor entre 0 y 50 s
(con 0 el tiempo de retardo no está activo).
A B
Función de salida: A: B:
[Hno] / [Hnc] dS dr
20
FH
FL
A B C D ES
Función de salida: A: B: C: D:
[Fno] / [Fnc] dS dr dS dr
P = presión del sistema; SP = punto de conmutación; rP = punto de desactivación;
HY = histéresis; FE = ventana; FH = valor superior; FL = valor inferior.
En caso de utilizar el tipo de funcionamiento 1, el tiempo de retardo no tiene el
mismo comportamiento que el aquí descrito. Para más detalles, consulte las
instrucciones de uso del equipo antiguo: → www.ifm.com
En este equipo la asignación de los parámetros [dSx] y [drx] con respecto al punto
de conmutación y desactivación ha sido efectuada rigurosamente según la directiva
VDMA.
9.5.2 Fijar la lógica de conmutación para las salidas de conmutación
► Seleccionar [P-n] y configurar [PnP] o [nPn].
9.5.3 Fijar la atenuación para la señal de conmutación

► Seleccionar [dAP] y configurar la constante de atenuación en segundos
(valor t: 63 %); rango de configuración 0,000...4,000 s.
La atenuación [dAP] influye en el punto de conmutación / flujo de
datos del proceso (comunicación IO-Link) y en la indicación en la
pantalla.
9.5.4 Restablecer todos los parámetros a la configuración de fábrica
► Seleccionar [rES].
► Presionar [▲] o [▼] y mantenerlo pulsado hasta que aparezca [----] en
la pantalla.
Es recomendable anotar las configuraciones propias antes de ejecutar esta
función (→ 12).
El tipo de funcionamiento [CMPT] también se restablecerá a la
configuración de fábrica ([CMPT] = [2]).
21
9.5.5 Fijar la configuración para el cambio de color de la pantalla
► Seleccionar [coLr] y configurar la función:
- [rEd] = indicación de la pantalla en rojo (independiente del valor
de medición).
- [GrEn] = indicación de la pantalla en verde (independiente del
valor de medición).
- [r1ou] = indicación de la pantalla en rojo cuando OUT1 conmuta.
- [G1ou] = indicación de la pantalla en verde cuando OUT1
conmuta.
- [r2ou] = indicación de la pantalla en rojo cuando OUT2 conmuta.
- [G2ou] = indicación de la pantalla en verde cuando OUT2
conmuta.
- [r-12] = indicación de la pantalla en rojo cuando el valor de
medición se encuentra entre el valor límite de OUT1 y
OUT2.
- [G-12] = indicación de la pantalla en verde cuando el valor de
medición se encuentra entre el valor límite de OUT1 y
OUT2.
- [r-cF] = indicación de la pantalla en rojo cuando el valor de
medición se encuentra entre los valores límites [cFL]*) y
[cFH]*) de libre definición.
- [G-cF] = indicación de la pantalla en verde cuando el valor de
medición se encuentra entre los valores límites [cFL]*) y
[cFH]*) de libre definición.
* Los parámetros [cFL] y [cFH] solo se pueden seleccionar en el árbol del
)
menú cuando se ha activado [r-cF] o [G-cF].

► Seleccionar [cFL] y configurar el valor límite inferior
(solo es posible cuando se ha activado [r-cF] o [G-cF]).
> El rango de configuración se corresponde con el rango de medición y su
límite superior es [cFH].
► Seleccionar [cFH] y configurar el valor límite superior
(solo es posible cuando se ha activado [r-cF] o [G-cF]).
> El rango de configuración se corresponde con el rango de medición y su
límite inferior es [cFL].
22
9.5.6 Representación gráfica del cambio de color de la pantalla
Cambio de color de la pantalla con los Cambio de color de la pantalla con los
parámetros [r1ou] / [r2ou], modo función parámetros [G1ou] / [G2ou], modo función
de histéresis de histéresis
ES
OUT1/ OUT1/
OUT2 OUT2
1 2 1 2
alor de medición > punto de conmutación

V alor de medición > punto de conmutación
V
OUT1/OUT2; pantalla = en rojo OUT1/OUT2; pantalla = en verde
Cambio de color de la pantalla con los Cambio de color de la pantalla con los
parámetros [r1ou] / [r2ou], modo función parámetros [G1ou] / [G2ou], modo función
de ventana de ventana
FH1/ FH1/
FH2 FH2
FL1/ FL1/
FL2 FL2
1 2 1 2
alor de medición entre FL1/FL2 y FH1/

V Valor de medición entre FL1/FL2 y FH1/
FH2; pantalla = en rojo FH2; pantalla = en verde
Cambio de color, pantalla en verde
Cambio de color, pantalla en rojo
1 Valor inicial del rango de medición
2 Valor final del rango de medición
23
Cambio de color de la pantalla con el Cambio de color de la pantalla con el
parámetro [r-12], modo función de parámetro [G-12], modo función de
histéresis histéresis
OUT2 OUT2
OUT1 OUT1
1 2 1 2
Valor de medición entre OUT1 y OUT2; Valor de medición entre OUT1 y OUT2;
pantalla = en rojo pantalla = en verde
parámetro [r-12], modo función de ventana parámetro [G-12], modo función de ventana
FL2 FL2
FH1 FH1
FL1 FH2 FL1 FH2
1 2 1 2
alor de medición fuera del rango FL1...FH1 Valor de medición fuera del rango FL1...FH1
V
y FL2...FH2; pantalla = en rojo y FL2...FH2; pantalla = en verde
FL1/FL2 Valor límite inferior para la función de ventana de la salida OUT1 / OUT2
FH1/FH2 Valor límite superior para la función de ventana de la salida OUT1 / OUT2
24
parámetro [r-cF] independiente de OUT1 parámetro [G-cF] independiente de OUT1
/ OUT2. / OUT2
ES
cFL cFH cFL cFH
1 2 1 2
Valor de medición entre cFL y cFH; Valor de medición entre cFL y cFH;
pantalla = en rojo pantalla = en verde

cFL Valor límite inferior (independiente de la función de salida)
cFH Valor límite superior (independiente de la función de salida)
25
9.6 Funciones de diagnóstico
9.6.1 Lectura de los valores mínimos/máximos de la presión del sistema
► Seleccionar [Hi] o [Lo] y presionar brevemente [●].
[Hi] = valor máximo, [Lo] = valor mínimo.
Borrar la memoria:
► Seleccionar [Hi] o [Lo].
► Presionar [▲] o [▼] y mantenerlo pulsado hasta que aparezca [----] en
la pantalla.
9.6.2 Lectura de los procesos de sobrecarga

• HIPC: número de procesos de sobrecarga
HIPC cuenta cuántas veces se ha rebasado el umbral de HIPS.
El rebasamiento debe durar al menos 0,5 ms.
• HIPS: configuración del umbral para el contador de sobrecargas.
Los parámetros HIPC y HIPS solo están disponibles a través de
la comunicación IO-Link.
En caso de interrupción del suministro eléctrico, se pueden perder
los eventos del contador de los últimos 10 minutos.
10 Funcionamiento
Una vez conectada la tensión de alimentación, el equipo se encuentra en el modo
Run (= modo operativo normal). Ejecuta las funciones de evaluación y medición y
emite señales de salida correspondientes a los parámetros configurados.
Indicadores de funcionamiento (→ 7 Elementos de manejo y visualización).
10.1 Lectura de la configuración de los parámetros
► Presionar [▲] o [▼] hasta que aparezca el parámetro deseado.
> El equipo muestra durante aprox. 30 s el valor correspondiente del parámetro,
a continuación cambia a la indicación del valor del proceso.
26
10.2 Autodiagnóstico / indicación de errores
El equipo ofrece amplias posibilidades para el autodiagnóstico,
• ya que se supervisa automáticamente durante el funcionamiento.
• Los avisos y estados de error se muestran en la pantalla (también si esta está
apagada), además de estar también disponibles a través de IO-Link.
LED de estado
LED de estado
Tipo de fallo *)
Indicación
OUT1
OUT2
Fallo / aviso Solución ES
Ninguna F Tensión de alimentación ► Comprobar / corregir

demasiado baja. el nivel de tensión de
alimentación.
SC F Sobrecorriente en la salida ► Comprobar cortocircuitos
parpadea
parpadea
parpadea de conmutación OUT1 y y sobrecorriente en las

OUT2 **). salidas; eliminar el fallo.
SC1 F Sobrecorriente en la salida ► Comprobar si hay
parpadea de conmutación OUT1 **). cortocircuito o
parpadea
sobrecorriente en la
salida de conmutación
OUT1; eliminar el fallo.
SC2 F Sobrecorriente en la salida ► Comprobar si hay
parpadea de conmutación OUT2 **). cortocircuito o
parpadea
sobrecorriente en la
salida de conmutación
OUT2; eliminar el fallo.
Loc W Parametrización a través de ► Desactivar el bloqueo
los botones bloqueada. de los botones (→ 9.1
Proceso general de
parametrización) →
"Bloquear / Desbloquear".
C.Loc W Parametrización a través de ► Esperar a la finalización
los botones bloqueada, la de la parametrización a
parametrización a través de través de IO-Link.
la comunicación IO-Link está
activa (→ 9.1).
27
LED de estado
LED de estado
Tipo de fallo *)
Indicación
OUT1
OUT2
Fallo / aviso Solución
S.Loc W Botones de ajuste ► Desbloqueo posible solo

bloqueados a través del a través de la interfaz
software de parametrización. IO-Link / software de
La modificación de parametrización.
parámetros no es posible
(→ 9.1).
OL W Valor del proceso demasiado ► Comprobar / reducir la
alto presión del sistema /
(valor por encima del rango Seleccionar el equipo
de medición). con el rango de medición
correspondiente.
UL W Valor del proceso demasiado ► Comprobar / aumentar
bajo (valor por debajo del la presión del sistema
rango de medición). / Seleccionar el equipo
con el rango de medición
correspondiente.
Err F Fallo interno / fallo de ► Contactar con el
parpadea funcionamiento. fabricante.
*) F = fallo
W = aviso
**) La salida permanece desactivada mientras dure el cortocircuito / la sobrecorriente.
11 Datos técnicos
11.1 Rangos de configuración
Los rangos de configuración son diferentes en función del tipo de

funcionamiento (→ 4.1)
28
11.1.1 Rangos de configuración en el tipo de funcionamiento 2
rP / SP cFL / cFH
Rango de Rango de ΔP
Diferencia mín Diferencia mín
configuración configuración
bar 2...600 2 0...600 2 2
PN7160
psi 20...8700 40 0...8700 40 20
PN7560
MPa 0,2...60 0,2 0...60 0,2 0,2 ES
bar 2...400 2 0...400 2 2
PN7070
psi 20...5800 40 0...5800 40 20
PN7570
MPa 0,2...40 0,2 0...40 0,2 0,2
bar 1...250 2 0...250 2 1
PN7071
psi 20...3620 20 0...3620 20 20
PN7571
MPa 0,1...25 0,2 0...25 0,2 0,1
bar 0,5...100 0,5 0...100 0,5 0,5
PN7092
psi 5...1450 10 0...1450 10 5
PN7592
MPa 0,05...10 0,05 0...10 0,05 0,05
bar 0,1...25 0,2 0...25 0,2 0,1
PN7093
psi 2...362 2 0...362 2 2
PN7593
MPa 0,01...2,5 0,02 0...2,5 0,02 0,01
bar -0,95...10 0,05 -1...10 0,05 0,05
PN7094
psi -14...145 1 -14,5...145 1 0,5
PN7594
MPa -0,095...1 0,005 -0,1...1 0,005 0,005
bar 0,01...2,5 0,02 0...2,5 0,02 0,01
PN7096
psi 0,2...36,2 0,2 0...36,2 0,2 0,2
PN7596
kPa 1...250 2 0...250 2 1
mbar 5...1000 5 0...1000 5 5
PN7097 psi 0,05...14,5 0,1 0...14,5 0,1 0,05
PN7597 kPa 0,5...100 0,5 0...100 0,5 0,5
inHG 0,1...29,5 0,2 0...29,5 0,2 0,1
ΔP = incremento
29
rP / SP cFL / cFH
Rango de Rango de ΔP
Diferencia mín Diferencia mín
configuración configuración
mbar -990...1000 10 -1000...1000 10 10
PN7099 psi -14,4...14,5 0,2 -14,5...14,5 0,2 0,1
PN7599 kPa -99...100 1 -100...100 1 1
inHG -29,4...29,6 0,4 -29,6...29,6 0,4 0,2
ΔP = incremento
11.1.2 Rangos de configuración en el tipo de funcionamiento 3

rP / SP cFL / cFH
ΔP
Einstellbereich min Abstand Einstellbereich min Abstand
bar 2...600 2 0...600 2 1
PN7160
psi 26...8702 21 0...8702 27 1
PN7560
MPa 0,2...60 0,2 0...60 0,2 0,1
bar 1...400 2 0...400 2 1
PN7070
psi 20...5802 30 0...5802 30 1
PN7570
MPa 0,1...40 0,2 0...40 0,2 0,1
bar 1...250 2 0...250 2 1
PN7071
psi 12...3626 19 0...3626 19 1
PN7571
MPa 0,1...25 0,2 0...25 0,2 0,1
bar 0,5…160 0,8 0…160 0,8 0,1
PN7012
psi 7…2321 12 0…2321 12 1
PN7512
MPa 0,05…16 0,08 0…16 0,08 0,01
bar 0,3...100 0,5 0...100 0,5 0,1
PN7092
psi 5...1450 8 0...1450 8 1
PN7592
MPa 0,03...10 0,05 0...10 0,05 0,01
bar 0,1…40 0,2 0…40 0,2 0,1
PN7043
psi 2…580 3 0…580 3 1
PN7543
MPa 0,012…4 0,02 0…4 0,02 0,001
ΔP = Schrittweite
30
rP / SP cFL / cFH
ΔP
Einstellbereich min Abstand Einstellbereich min Abstand
bar 0,1...25 0,2 0...25 0,2 0,1
PN7093
psi 1...363 2 0...363 2 1
PN7593
MPa 0,01...2,5 0,02 0...2,5 0,02 0,01
bar -0,95…16 0,08 -1…16 0,08 0,01
PN7014
psi -13,8…232,1 1,2 -14,5…232,1 1,2 0,1 ES
PN7514
MPa -0,095…1,6 0,008 -0,1…1,6 0,008 0,001
bar -0,97...10 0,05 -1...10 0,05 0,01
PN7094
psi -14...145 0,8 -14,5...145 0,8 0,1
PN7594
MPa -0,097...1 0,005 -0,1...1 0,005 0,001
bar -0,98…6 0,03 -1…6 0,03 0,001
PN7015
psi -14,2…87 0,5 -14,5…87 0,5 0,1
PN7515
kPa -98…600 3 -100…600 3 1
bar 0,01...2,5 0,02 0...2,5 0,02 0,01
PN7096
psi 0,1...36,3 0,2 0...36,3 0,2 0,1
PN7596
kPa 1...250 2 0...250 2 1
mbar 3...1000 5 0...1000 5 1
PN7097 psi 0,05...14,5 0,08 0...14,5 0,08 0,01
PN7597 kPa 0,3...100 0,5 0...100 0,5 0,1
inHG 0,1...29,5 0,2 0...29,5 0,2 0,1
mbar -993...1000 10 -1000...1000 10 1
PN7099 psi -14,4...14,5 0,2 -14,5...14,5 0,2 0,1
PN7599 kPa -99...100 1 -100...100 1 1
inHG -29,3...29,5 0,3 -29,5...29,5 0,3 0,1
ΔP = Schrittweite
11.2 Otros datos técnicos
Otros datos técnicos y dibujo a escala en: www.ifm.com.
31
12 Configuración de fábrica
Configuración de fábrica Configuración del usuario
SP1 25% MEW*
rP1 23% MEW*
OU1 Hno
OU2 Hno
SP2 75% MEW*
rP2 73% MEW*
dS1 0,0
dr1 0,0
dS2 0,0
dr2 0,0
P-n PnP
dAP 0,06
Uni bAr / mbAr
colr rEd
diS d2
cFH MEW
cFL MAW
HIPS** MEW
CMPT*** 2
MEW valor final del rango de medición, (MAW) valor inicial del rango de medición
*= Está configurado el valor porcentual indicado del valor final del rango de
medición (MEW) del correspondiente sensor en bar / mbar (para los PN7xx9, el
valor porcentual del margen de medición).
** = HIPS solo está disponible a través de la comunicación IO-Link.
*** = El parámetro del menú [CMPT] no está disponible en todos los artículos (→ 4.1).
Más información en www.ifm.com
32
ES
33

Ifm PN 7094

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Ifm PN 7094

Cargado por

Copyright:

Formatos disponibles

Manual de instrucciones ES

Sensor electrónico de presión

Los equipos son resistentes al vacío.

Directiva sobre equipos a presión: los equipos cumplen con la directiva

Descripción Tipo de funcionamiento con el comportamiento como en la

Utilización Aplicaciones estándar.

Utilización Mejor manejabilidad a través de IO-Link.

P = presión del sistema; HY = histéresis; FE = ventana

En caso de configuración de la función de ventana, los puntos de

8.2.2 Explicación del nivel de menú 2

P-n Lógica de conmutación de las salidas: PnP / nPn.

► Presionar [▲] o [▼] hasta que

2 Configurar el valor del parámetro

Si aparece [C.Loc] al intentar modificar un valor de un parámetro, significa

► Presionar [▲] o [▼] hasta que

Cambio del nivel de menú 1 al nivel de menú 2, en caso de utilización de

• Abandonar los parámetros sin aceptar los ajustes

9.2 Definir el tipo de funcionamiento (opcional)

Descripción de los tipos de funcionamiento (→ 4.1)

En caso de utilizar IO-Link se debe usar un IODD correspondiente

9.3 Ajustes de la pantalla (opcional)

9.4 Fijar las señales de salida

► Seleccionar [FL1] / [FL2] y configurar el valor límite inferior.

9.5 Configuraciones de usuario (opcional)

9.5.3 Fijar la atenuación para la señal de conmutación

menú cuando se ha activado [r-cF] o [G-cF].

 alor de medición > punto de conmutación

 alor de medición entre FL1/FL2 y FH1/

FL1 FH2 FL1 FH2

cFL cFH cFL cFH

Cambio de color, pantalla en verde

9.6.2 Lectura de los procesos de sobrecarga

Ninguna F Tensión de alimentación ► Comprobar / corregir

parpadea de conmutación OUT1 y y sobrecorriente en las

S.Loc W Botones de ajuste ► Desbloqueo posible solo

Los rangos de configuración son diferentes en función del tipo de

11.1.2 Rangos de configuración en el tipo de funcionamiento 3

11.2 Otros datos técnicos

Otros datos técnicos y dibujo a escala en: www.ifm.com.

Más información en www.ifm.com

También podría gustarte

alor de medición > punto de conmutación

alor de medición entre FL1/FL2 y FH1/
