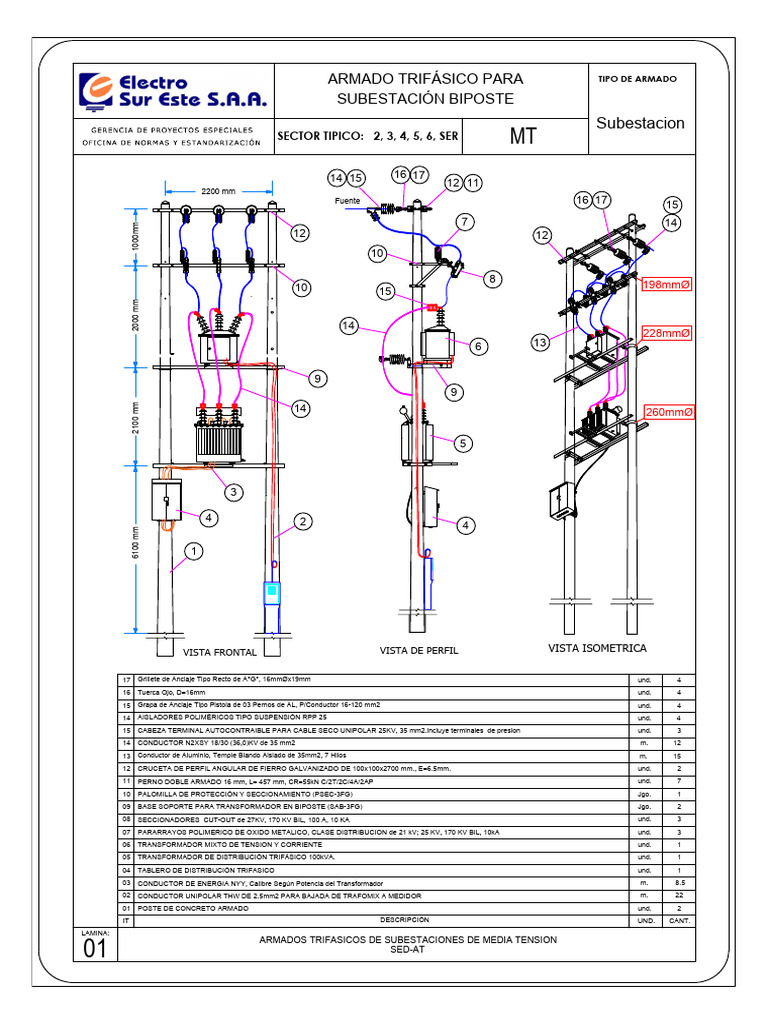

ARMADO TRIFÁSICO PARA TIPO DE ARMADO

SUBESTACIÓN BIPOSTE

GERENCIA DE PROYECTOS ESPECIALES Subestacion

OFICINA DE NORMAS Y ESTANDARIZACIÓN
SECTOR TIPICO: 2, 3, 4, 5, 6, SER MT
14 15 16 17
12 11
2200 mm
Fuente 16 17 15
7 14
1000mm

12 12
10

8 198mmØ
10 15
2000 mm

14
228mmØ
6 13

9
9
2100 mm

14 260mmØ

4 2 4
6100 mm

VISTA FRONTAL VISTA DE PERFIL VISTA ISOMETRICA

17 Grillete de Anclaje Tipo Recto de A°G°, 16mmØx19mm und. 4

16 Tuerca Ojo, D=16mm und. 4
15 Grapa de Anclaje Tipo Pistola de 03 Pernos de AL, P/Conductor 16-120 mm2 und. 4
14 AISLADORES POLIMÉRICOS TIPO SUSPENSIÓN RPP 25 und. 4
15 CABEZA TERMINAL AUTOCONTRAIBLE PARA CABLE SECO UNIPOLAR 25KV, 35 mm2.incluye terminales de presion und. 3
14 CONDUCTOR N2XSY 18/30 (36,0)KV de 35 mm2 m. 12
13 Conductor de Aluminio, Temple Blando Aislado de 35mm2, 7 Hilos m. 15
12 CRUCETA DE PERFIL ANGULAR DE FIERRO GALVANIZADO DE 100x100x2700 mm., E=6.5mm. und. 2
11 PERNO DOBLE ARMADO 16 mm, L= 457 mm, CR=55kN C/2T/2C/4A/2AP und. 7
10 PALOMILLA DE PROTECCIÓN Y SECCIONAMIENTO (PSEC-3FG) Jgo. 1
09 BASE SOPORTE PARA TRANSFORMADOR EN BIPOSTE (SAB-3FG) Jgo. 2
08 SECCIONADORES CUT-OUT de 27KV, 170 KV BIL, 100 A, 10 KA und. 3
07 PARARRAYOS POLIMERICO DE OXIDO METALICO, CLASE DISTRIBUCION de 21 kV; 25 KV, 170 KV BIL, 10kA und. 3
06 TRANSFORMADOR MIXTO DE TENSION Y CORRIENTE und. 1
05 TRANSFORMADOR DE DISTRIBUCIÓN TRIFÁSICO 100kVA. und. 1
04 TABLERO DE DISTRIBUCIÓN TRIFASICO und. 1
03 CONDUCTOR DE ENERGIA NYY, Calibre Según Potencia del Transformador m. 8.5
02 CONDUCTOR UNIPOLAR THW DE 2.5mm2 PARA BAJADA DE TRAFOMIX A MEDIDOR m. 22
01 POSTE DE CONCRETO ARMADO und. 2
IT DESCRIPCIÓN UND. CANT.
LAMINA:
ARMADOS TRIFASICOS DE SUBESTACIONES DE MEDIA TENSION
01 SED-AT
