Unidad Didáctica 4: Instalación de Enlace

Unidad Didáctica 4
INSTALACIÓN DE ENLACE
Instalaciones y Servicios – Parte II Instalación de Enlace

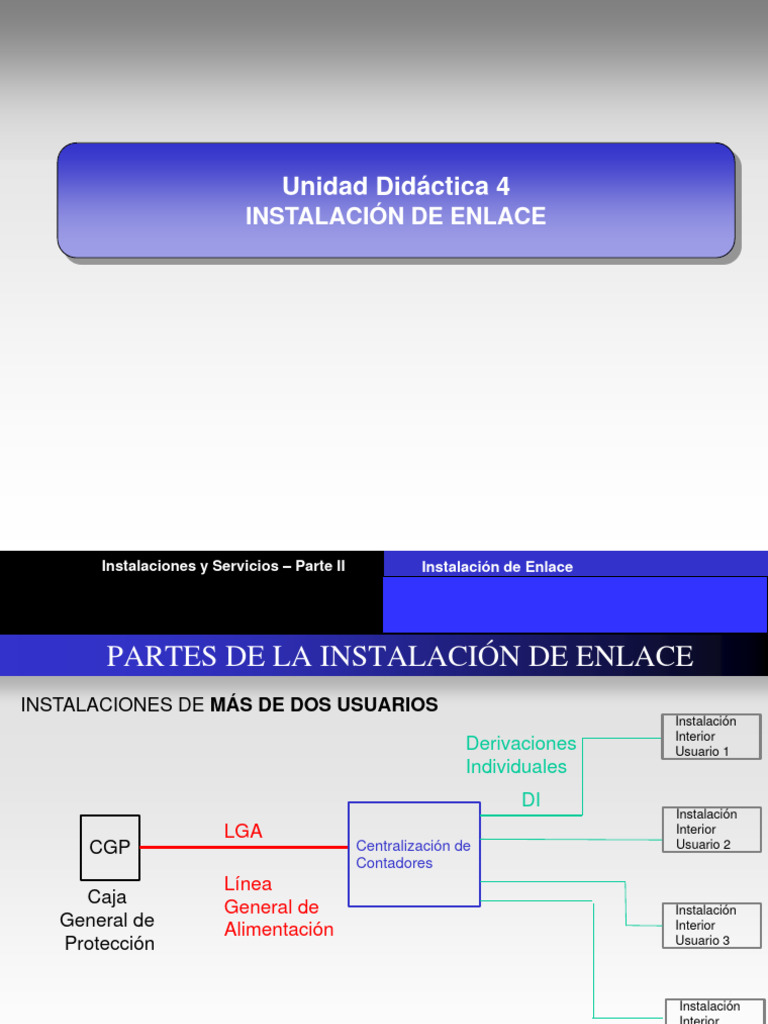

PARTES DE LA INSTALACIÓN DE ENLACE
INSTALACIONES DE MÁS DE DOS USUARIOS
Instalación
Interior
Derivaciones Usuario 1
Individuales
DI
Instalación
LGA Interior
CGP Centralización de Usuario 2
Contadores
Línea
Caja General de Instalación
General de Alimentación Interior
Protección Usuario 3
Instalación
Interior
Usuario 3

PARTES DE LA INSTALACIÓN DE ENLACE
INSTALACIONES DE UNO O DOS USUARIOS
Derivaciones
Derivación Individuales
Individual
DI Instalación
DI Instalación
CPM Interior
Interior Usuario 1
CPM Usuario 1
Caja
Caja Protección y Instalación
Interior
Protección y Medida Usuario 2
Medida

Unidad Didáctica 4.1
INSTALACIÓN DE ENLACE-
Caja General de Protección (CGP)

CGP Derivaciones Individuales Definición CPM
LGA CGP BUC Centros de Transformación
Centralización Contadores CP/BTVC
Caja General de Protección- ITC 13

Caja donde llega la acometida, se alojan los elementos de protección de la LGA
y señala el principio de la instalación de enlace.
DGMP DGMP
VIV 5 DI 5 DI 6 VIV 6
DGMP DGMP
DGMP DGMP
VIV 1 VIV 2
DI 1 DI 2
Acometida CGP Centralización

subterránea Contadores

Caja General de Protección- ITC 13

Se instalarán preferentemente en la fachada en un lugar de acceso público y de
común acuerdo con la empresa instaladora (lo más próxima a la red de distribución).
Si la fachada no da a la vía pública se instalará en el límite de la propiedad con la vía
pública.
Debe estar separada (preferentemente alejada) del suministro del resto de

instalaciones (agua, gas, telecomunicaciones…).
El tipo de caja a instalar lo decide la empresa suministradora según las normas

particulares de instalación, teniendo en cuenta el tipo de acometida y la potencia.
Solo podrá existir una LGA por cada caja de alimentación.

CGP Base unipolar cerrada (BUC)
Bases cortacircuitos
Fusibles.
160 A (90 kW aprox)

250 A. (150 kW aprox)
Instalación neutro

Instalación con acometida subterránea
Se instalarán a un mínimo de
30 cms del suelo dentro de un
nicho o mechinal cuyo hueco
debe tener puerta metálica
(revestida con elementos de la
fachada si es posible).
En un mismo nicho se pueden

instalar un máximo de 2 CGP.
Por norma general, de cada

CGP solo parte una LGA
(aunque algunos distribuidores
permiten en ciertos casos 2
LGA por CGP)

Instalación sobre vallado exterior

Instalación acometida aérea

Se situarán a una altura entre 3 y 4 metros (en todo caso a una altura mayor de 2,5 m).
Normalmente se instalan con montaje superficial.

Instalaciones Reales






Bases Tripolares Verticales (BTV)

¿Qué hacemos si nuestra previsión de cargas implica más de 250 A en
LGA?
-Obligatoriamente* tendremos que dividir en varias líneas de alimentación,

cada una de ellas que no soporte más de 250 A. Tendremos que poder
separar las diferentes previsiones de carga.
- Podemos acordar diferentes acometidas ubicando diferentes CGP (Todas

tienen que ser accesibles desde la calle, solución más común).
- Podríamos ubicar dos CGP en un nicho o si se permite una CGP con doble
línea.
-Si la anterior solución no es posible (más de dos LGA y obligatoriamente en

el mismo punto tendremos que ubicar una BTV
* Según normas particulares. Para centralizaciones verticales podremos aumentar
hasta 400 A
Bases Tripolares Verticales (BTV)

Equipos de compañía
CGP-9-250-BUC CGP-10-250-BUC CGP-11-250-BUC

CGP-7-160-BUC
CGP-7-250-BUC
(los mismos equipos que Iberdrola pero además permiten estos esquemas)

Caja de Protección y Medida

Para viviendas unifamiliares no existe LGA, sino que la acometida va
directa a una caja de protección que contiene el dispositivo de medida de
consumo (contador)

Caja de Protección y Medida

Una CPM puede dar servicio a un máximo de dos viviendas unifamiliares
Caja para suministro trifásico, Caja para suministro monofásico,

una sola vivienda dos viviendas

Centro de Transformación
CT. Exterior. Urbanismo planificado
CT. Integrado en edificio de vivienda

Centro de Transformación
Cuando el conjunto de potencia demandada es superior a 90 kW la
compañía distribuidora puede reclamar, dependiendo de la zona, la
instalación de un centro de transformación.
Su ubicación puede ser interior o exterior (dependiendo de si tenemos

espacio). Su diseño es responsabilidad de la empresa suministradora, pero
tendremos que prever el espacio.
Si tenemos un CT instalado en el edificio, las LGA pueden salir

directamente de éste a través de sus protecciones no siendo necesaria la
instalación de CGP. Sin embargo, normalmente las empresas distribuidoras
sí exigen que se pasen por una CGP.

INSTALACIÓN DE ENLACE –
LGA y Centralización de Contadores

LÍNEA GENERAL DE ALIMENTACIÓN

CGP Derivaciones Individuales Definición y Métodos instlación
LGA Cálculo conductores de fase
Centralización Contadores Cálculo neutro y tubos
Línea General de Alimentación- ITC 14

Une la CGP con el cuarto centralizado de contadores. No tiene por qué
existir si solo tenemos un usuario o dos.
DGMP DGMP
DGMP DGMP
DGMP DGMP
VIV 1 VIV 2
DI 1 DI 2

subterránea LGA Contadores

Línea General de Alimentación- ITC 14

Su trazado será lo más corto y rectilíneo posible, discurriendo por zonas
comunes.
Para instalaciones que tengan concentraciones de contadores en plantas

diferentes y por tanto la LGA tenga que discurrir verticalmente, lo hará
mediante un hueco de un mínimo de 30x30 cm. En estos casos además,
habrá que incluir el conductor de protección.
Cables: 3+N, 0.6/1 kV, unipolares (Cu o Al). Según sistema de instalación
tendrán aislante de propileno reticulado RZ1-K (AS) o Etileno Propileno DZ1-
K(AS)
Aislante Termoestable
MÉTODOS DE INSTALACIÓN
Sobre superficie- Tubos 4321 o canal protectora. En ambos casos no

propagadores de llama y que cumplan normas UNE-EN-50086 2.1 y UNE-EN-
50085 respectivamente.
Empotrado – Tubos 2221 o canal protectora. En ambos casos no propagadores

de la llama. Norma UNE-EN-50086-4-2 para tubos
Enterrado – Solo tubo, canal protectora no es válida.
Algunos instaladores (Unión Fenosa) indican que se debe evitar que la LGA
transcurra por el garaje. Si no es posible, deberá ser instalada mediante
canalización de obra de fábrica (mínimo 30x30) resistente al fuego RF-120

CENTRALIZACIÓN DE CONTADORES

CGP Derivaciones Individuales Definiciones
LGA Concentración Única
Centralización Contadores
Múltiples Concentraciones
Definiciones.
En las concentraciones de contadores la LGA en el Interruptor General de
Maniobra (IGM) y a través de un embarrado con ubicación de fusibles se protege a
las derivaciones individuales que parten desde la CC hasta los Dispositivos
Generales de Mando y Protección.
DGMP DGMP
DGMP DGMP
ITC-16 VIV 3 DI 3 DI 4 VIV 4
DGMP DGMP
VIV 1 VIV 2
DI 1 DI 2


CGP Derivaciones Individuales Colocación Individual
Unidades Funcionales de una concentración de contadores
Interruptor General de Maniobra (IGM) – Debe existir uno por cada línea general
de alimentación. Debe situarse en una envolvente con doble aislamiento. Su
misión es cortar el suministro, en caso de necesidad, mediante un interruptor de
corte omnipolar que garantice que se cortan antes las fases que el neutro

Partes de una concentración de contadores

Embarrado General y Fusibles de Seguridad– Contiene el embarrado al que irá
conectada la LGA, previo paso por el IGM, y los fusibles de seguridad que
protegerán las derivaciones individuales. Dispondrá de una protección aislante que
evite los contactos accidentales.
Unidad Funcional de Medida – Contiene los dispositivos de medida. En la

actualidad, se trata de dispositivos de medida electrónicos con posibilidad de
establecer tarificaciones para cada usuario.
Unidad Funcional de Embarrado de Protección y Bornes de Salida – Contiene

el embarrado de protección (donde se añade el circuito de protección a las
derivaciones individuales) y los bornes de salida de cada derivación individual.

Concentración Única
Si el número de contadores es igual o menor que 16, la instalación puede
realizarse en armario.
Para un número mayor, es obligatoria la disposición de un local. (En un mismo

local pueden coexistir varias concentraciones, pero cada una irá alimentada por su
propia LGA)

Concentración Única – Armario Empotrado

Cuando se use un armario (nº contadores<= 16) éste debe ser
única y exclusivamente dedicado a tal fin.
Se situará en la planta baja, entresuelo o primer sótano del

edificio.
Debe dejarse un pasillo de ancho mínimo de 1,5 m, desde la

parte de la pared más saliente hasta la pared opuesta.
Dispondrá de ventilación suficiente y en sus inmediaciones

debe colocarse un extintor eficacia 21B.
La cerradura estará normalizada de acuerdo con las normas

particulares de instalación de la compañía suministradora
Concentración Única – Local

•El local estará destinado únicamente a este fin, no siendo posible compartir
ubicación con otros servicios, ni puede servir de paso a otros locales.
•La puerta se abrirá hacia afuera y tendrá unas dimensiones mínimas de 0,7 x 2 m
•Situado en planta baja, intermedia o sótano (salvo en concentraciones por plantas,

sección Múltiples Concentraciones).
•Fácil y libre acceso. Pueden existir puertas intermedias, pero no con llave.
•Debe estar suficientemente ventilado, y las paredes estarán construidas con

material de clase M0 y suelo de clase M1.
•Si el suelo se encuentra a altura inferior al suelo del pasillo, es obligatoria la

colocación de un sumidero (ojo, puede ser obligatorio para algunas compañías
distribuidoras en todos los casos).
•Dentro del local, además de la iluminación correspondiente, se debe situar un

equipo de iluminación autónomo de duración mínima 1 hora e iluminación 5 lux.

Múltiples concentraciones en vertical. (Solo puede darse cuando el número
de plantas sea superior a 12 o número de contadores por planta sea mayor
o igual que 16).
Vamos a estudiar este

ejemplo:
Se trata de la Torre Forma
Itaim (Sao Paolo)
De B720 Fermín Vázquez
Arquitectos

Se trata de un edificio con 25 plantas de viviendas
¿Qué problemas hay con tener una única
concentración de contadores para todas las
plantas?
• Mucha distancia de los conductores, lo que va a
implicar secciones muy gruesas de algunos
conductores.
• El conjunto de las derivaciones individuales irá

por un patinillo. Si además son gruesas, las
derivaciones individuales de varias plantas, el
patinillo nos ocuparía un espacio inasumible.
¿Solución?
Alzado de la Torre Forma Itaim

B720 Fernín Vazquez Arquitectos

CC1
LGA

CC2
LGA2

Cada color representa el conjunto de
viviendas alimentado por una
concentración vertical.
Las LGA pueden ser separadas para cada

concentración (concentración única) o en
este caso una misma LGA puede alimentar
varias concentraciones, admitiendo hasta
400 A en la CGP.

Derivaciones Individuales

CGP Derivaciones Individuales Instalación
LGA
Derivaciones Individuales
DGMP DGMP
DGMP DGMP
DGMP DGMP
VIV 1 VIV 2
DI 1 DI 2


LGA
Derivaciones Individuales- ITC15

La derivación individual es la línea que enlaza la LGA con el suministro de cada
usuario.
Comprende el fusible de seguridad, el equipo de medida y los conductores

necesarios que llegan hasta los DGMP.
Los conductores irán tubos o canales protectores y discurrirán por zonas comunes,
salvo aquellas catalogadas en el CTE como recintos protegidos.
Cuando tengan que discurrir en vertical se ubicarán además dentro de una

canaladura vertical, cuyas dimensiones analizaremos luego.

LGA
Derivación Monofásica
Conductor de protección
Neutro (toma de tierra)
Fase

LGA
Derivación Monofásica- Hilo de Mando

(toma de tierra)
Neutro
Fase
Hilo de Mando
El hilo de mando era un cable para

aplicar diferentes tarifas.
(necesario para acumuladores
nocturnos).

LGA
Derivación Trifásica
(toma de tierra)
Fase 2
Neutro Hilo de Mand
Fase 1
Fase 3
Tubo

LGA
Trazado vertical

LGA
Canalización de Obra
Paredes con resistencia al fuego RF120
(EI 120)
Prohibido compartir
canalización con otras
instalaciones (agua, gas,
telecom…)

LGA
Cortafuegos:
Obligatorio, al menos, cada tres plantas.

Además, evitan la caída de objetos.

LGA
Registros:
Puerta con resistencia al fuego RF30.
Debe ser precintable
h2 ≥ 20 cms (Altura mínima desde el

techo al borde superior del registro)
h2
h1 ≥ 30 cms (Altura mínima de la tapa de
h1 registro)

LGA
Profundidad mínima:
Una fila: 15 cms.
Dos filas: 30 cms.
No se permiten más de
P dos filas de derivaciones

LGA
Anchura mínima
L
Cada 10 derivaciones o fracción hay que dejar una libre
LGA
Trazado vertical
Los conductores en las cajas de registro deben estar desprovistos de tubo. No se

permiten empalmes (la tirada de cable debe ser continua).
Esquemas Unifilares de la Instalación de Enlace

Definición de Esquema Unifilar
L
L
+
R
e(t)
N N
Esquema visto hasta ahora Esquema Multifilar
Esquema Unifilar (solo se representa un

conductor, independientemente del
número de ellos que exista)

Comparación Esquema Unifilar/Multifilar
N R S T
250 A
Representación:
- Conductores
- Elementos protección
- Elementos maniobra
3 x 10 mm2+10 mm2 N + 10mm2 CP
- Receptores
- Información adicional
Tubo  50 mm
63 A 63 A 63 A 63 A
3x 6 mm2 + 6mm2N+ 6mm2 CP
2x 6 mm2 + 6mm2 CP
2x 6 mm2 + 6mm2 CP
2x 6 mm2 + 6mm2 CP
Tubo  40 mm
Tubo  40 mm
Tubo  40 mm
Tubo  50 mm

Esquemas de la instalación de enlace
Un usuario
Red de distribución
C.T
Centro de transformación
63 A Fusible seccionador
CPM
kWh
kWh
Equipo de Medida
2x 6 mm2 + 6mm2 CP
Tubo  40 mm
DI
Instalaciones y Servicios
DGMP – Parte II Instalación de Enlace
Un usuario
Conexión con red superior
63 A Fusible seccionador
CPM
kWh
kWh
Equipo de Medida
2x 6 mm2 + 6mm2 CP
Tubo  40 mm
DI
DGMP

Dos usuarios:
Fusible seccionador
63 A 63 A
CPM kWh
Equipo de Medida
kWh kWh
2x 6 mm2 + 6mm2 CP
2x 6 mm2 + 6mm2 CP
Tubo  40 mm
Tubo  40 mm
DI
DGMP DGMP

3x6mm2++6 mm2N+6 mm2TT
 Tubos 32 mm
kWh
3x6mm2++6 mm2N+6 mm2TT
63 A
 Tubos 32 mm
kWh
Local1 Local2
63 A
2x6mm2+6 mm2TT
Fase L1  Tubos 32 mm
kWh
Viv1A
63 A
2x10mm2+10 mm2TT
kWh
Viv1B
de viviendas
63 A
2x10mm2+10 mm2TT
kWh
Viv1C
63 A
2x16mm2+16 mm2TT
kWh
Viv1D
63 A
Instalación de edificio
2x10mm2+10 mm2TT
kWh
Viv2A
63 A
2x10mm2+10 mm2TT
kWh
Viv2B
63 A
2x16mm2+16 mm2TT
kWh
Viv2C
Instalaciones y Servicios – Parte II

63 A
2x16mm2+16 mm2TT
kWh
IGM
Viv2D
63 A
2x10mm2+10 mm2TT
Fase L1  Tubos 32 mm kWh
3x150mm2+70 mm2N
 Tubos 160 mm
250 A
Viv3A
63 A
2x10mm2+10 mm2TT
kWh
CGP
Viv3B
63 A
2x16mm2+16 mm2TT
kWh
Viv3C
63 A
2x16mm2+16 mm2TT
kWh
Viv3D
63 A
2x10mm2+10 mm2TT
kWh
Viv4A
63 A
kWh
2x16mm2+16 mm2TT
kWh
Viv4B
63 A
2x16mm2+16 mm2TT
kWh
Viv4C
63 A
2x16mm2+16 mm2TT
kWh
Fusible tipo gG
Equipo de Medida
Viv4D
63 A
Fusible seccionador
Instalación de Enlace 2x16mm2+16 mm2TT

kWh
Viv5A
63 A
2x16mm2+16 mm2TT
kWh
Viv5B
Interruptor General Maniobra
63 A
2x16mm2+16 mm2TT
kWh
Viv5C
63 A
2x16mm2+16 mm2TT
kWh
Viv5D
63 A
3x10mm2+10 mm2N+10 mm2TT

 Tubos 32 mm
SG
kWh
63 A

Unidad Didáctica 4: Instalación de Enlace

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Unidad Didáctica 4: Instalación de Enlace

Cargado por

Copyright:

Formatos disponibles

Unidad Didáctica 4

Instalaciones y Servicios – Parte II Instalación de Enlace

Instalaciones y Servicios – Parte II Instalación de Enlace

Instalaciones y Servicios – Parte II Instalación de Enlace

Instalaciones y Servicios – Parte II Instalación de Enlace

Caja General de Protección- ITC 13

Acometida CGP Centralización

Instalaciones y Servicios – Parte II Instalación de Enlace

Caja General de Protección- ITC 13

Debe estar separada (preferentemente alejada) del suministro del resto de

El tipo de caja a instalar lo decide la empresa suministradora según las normas

Solo podrá existir una LGA por cada caja de alimentación.

Instalaciones y Servicios – Parte II Instalación de Enlace

CGP Base unipolar cerrada (BUC)

160 A (90 kW aprox)

Instalaciones y Servicios – Parte II Instalación de Enlace

Instalación con acometida subterránea

En un mismo nicho se pueden

Por norma general, de cada

Instalaciones y Servicios – Parte II Instalación de Enlace

Instalación sobre vallado exterior

Instalaciones y Servicios – Parte II Instalación de Enlace

Instalación acometida aérea

Instalaciones y Servicios – Parte II Instalación de Enlace

Instalaciones y Servicios – Parte II Instalación de Enlace

Instalaciones y Servicios – Parte II Instalación de Enlace

Instalaciones y Servicios – Parte II Instalación de Enlace

Instalaciones y Servicios – Parte II Instalación de Enlace

Instalaciones y Servicios – Parte II Instalación de Enlace

Instalaciones y Servicios – Parte II Instalación de Enlace

Bases Tripolares Verticales (BTV)

-Obligatoriamente* tendremos que dividir en varias líneas de alimentación,

- Podemos acordar diferentes acometidas ubicando diferentes CGP (Todas

-Si la anterior solución no es posible (más de dos LGA y obligatoriamente en

Bases Tripolares Verticales (BTV)

Instalaciones y Servicios – Parte II Instalación de Enlace

CGP-9-250-BUC CGP-10-250-BUC CGP-11-250-BUC

Instalaciones y Servicios – Parte II Instalación de Enlace

Caja de Protección y Medida

Instalaciones y Servicios – Parte II Instalación de Enlace

Caja de Protección y Medida

Caja para suministro trifásico, Caja para suministro monofásico,

Instalaciones y Servicios – Parte II Instalación de Enlace

CT. Exterior. Urbanismo planificado

CT. Integrado en edificio de vivienda

Instalaciones y Servicios – Parte II Instalación de Enlace

Su ubicación puede ser interior o exterior (dependiendo de si tenemos

Si tenemos un CT instalado en el edificio, las LGA pueden salir

Instalaciones y Servicios – Parte II Instalación de Enlace

Instalaciones y Servicios – Parte II Instalación de Enlace

Instalaciones y Servicios – Parte II Instalación de Enlace

Línea General de Alimentación- ITC 14

Acometida CGP Centralización

Instalaciones y Servicios – Parte II Instalación de Enlace

Línea General de Alimentación- ITC 14

Para instalaciones que tengan concentraciones de contadores en plantas

Sobre superficie- Tubos 4321 o canal protectora. En ambos casos no

Empotrado – Tubos 2221 o canal protectora. En ambos casos no propagadores

Enterrado – Solo tubo, canal protectora no es válida.

Instalaciones y Servicios – Parte II Instalación de Enlace

Instalaciones y Servicios – Parte II Instalación de Enlace

Acometida CGP Centralización
