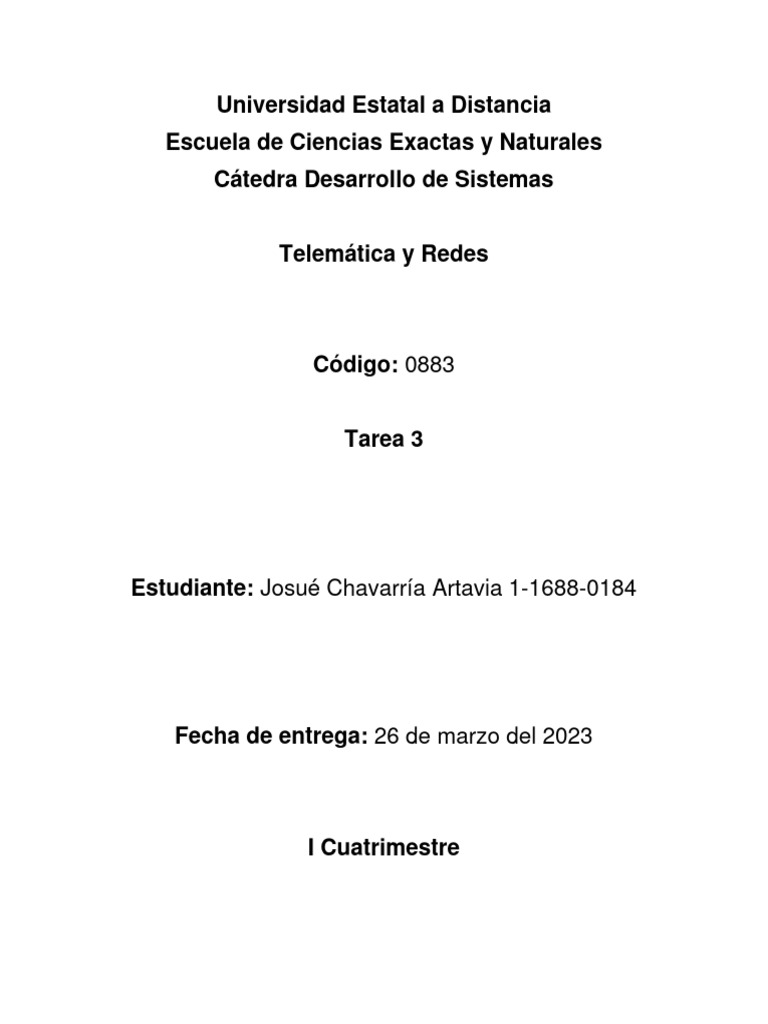

Universidad Estatal a Distancia

Escuela de Ciencias Exactas y Naturales

Cátedra Desarrollo de Sistemas

Telemática y Redes

Código: 0883

Tarea 3

Estudiante: Josué Chavarría Artavia 1-1688-0184

Fecha de entrega: 26 de marzo del 2023

I Cuatrimestre
Contenido
Introducción..................................................................................................................................... 3
Parte 1 ............................................................................................................................................... 4
Subneteo........................................................................................................................................ 4
Video Explicación ......................................................................................................................... 7
Topología de red IPv4 ................................................................................................................. 7
Comandos Router #1 ................................................................................................................... 8
Comandos Router #2 ................................................................................................................... 9
Comandos PC1........................................................................................................................... 10
Comandos PC2........................................................................................................................... 10
Comandos PC3........................................................................................................................... 10
Comandos PC4........................................................................................................................... 10
Parte 2 ............................................................................................................................................. 11
Decimal a Binario ....................................................................................................................... 11
Decimal a Hexadecimal ............................................................................................................. 12
Subneteo en IPv6 ....................................................................................................................... 14
Topología IPv6 ............................................................................................................................ 15
Comandos Router #1 ................................................................................................................. 16
Comandos Router #2 ................................................................................................................. 17
Comandos PC1........................................................................................................................... 18
Comandos PC2........................................................................................................................... 18
Conclusión ..................................................................................................................................... 19
Referencias .................................................................................................................................... 20

2
Introducción

El presente trabajo tiene como objetivo el estudio del concepto de Subneteo de redes
utilizando el direccionamiento de IP versión 4 e IP versión 6

Se realizarán diferentes ejercicios de Subneteo de redes, siendo estos el cálculo manual de

las direcciones subred a utilizar, así como su debida configuración en un entorno simulado
de red.

Mediante diferentes herramientas, se desarrollará el tema, profundizando en su

aprendizaje, tanto en el cálculo manual, siendo esta la parte teórica, así como en la parte
práctica, llevando a cabo la configuración de las diferentes subredes en sus respectivos
dispositivos virtuales.

3
 Parte 1

Subneteo

Subred Host Hosts Subred Primera IP Última IP Broadcast Puerta enlace

Disponibles
#4 2 2 255.255.255.252 10.168.113.81 10.168.113.82 10.168.113.83 10.168.113.80
#5 12 14 255.255.255.240 10.168.113.65 10.168.113.78 10.168.113.79 10.168.113.64
#2 61 62 255.255.255.192 10.168.113.1 10.168.113.62 10.168.113.63 10.168.113.0
#1 78 126 255.255.255.128 10.168.112.129 10.168.112.254 10.168.112.255 10.168.112.128
#3 102 126 255.255.255.128 10.168.112.1 10.168.112.126 10.168.112.127 10.168.112.0

Subred #3 102 Hosts

Necesidad de 102 hosts, por lo tanto, se utiliza el octeto con base 7, que es el número más
cercano, mayor o igual a la cantidad de hosts que ocupamos, restando los dos hosts de
puerta de enlace y broadcast, siendo este 128.

TABLA MASCARA SUBNETEO

Base 27 26 25 24 23 22 21 20
Valor 128 64 32 16 8 4 2 1
Bits 1 0 0 0 0 0 0 0

Al ser el 128 el único valor con bit en 1, la máscara es 255.255.255.128.

El valor inicial de red es de 10.168.112.0, por lo tanto esta es la puerta de enlace. La primera
dirección ip utilizable es 10.168.112.1, y la última 10.168.112.126, ya que de los 128 hosts
utilizables, el primero es de puerta de enlace, y el último es de broadcast, debido a esto, la
dirección de broadcast es 10.168.112.127.

4
Subred #1 78 Hosts

Necesidad de 78 hosts, por lo tanto, se utiliza el octeto con base 7, que es el número más
cercano, mayor o igual a la cantidad de hosts que ocupamos, restando los dos hosts de
puerta de enlace y broadcast, siendo este 128.

TABLA MASCARA SUBNETEO

Base 27 26 25 24 23 22 21 20
Valor 128 64 32 16 8 4 2 1
Bits 1 0 0 0 0 0 0 0

Al ser el 128 el único valor con bit en 1, la máscara es 255.255.255.128.

El valor inicial de red que se arrastra del Subneteo anterior es de 10.168.112.128, por lo
tanto esta es la puerta de enlace. La primera dirección ip utilizable es 10.168.112.129, y la
última 10.168.112.254, ya que de los 128 hosts utilizables, el primero es de puerta de
enlace, y el último es de broadcast, debido a esto, la dirección de broadcast es
10.168.112.255.

Subred #3 61 Hosts

Necesidad de 61 hosts, por lo tanto, se utiliza el octeto con base 6, que es el número más
cercano, mayor o igual a la cantidad de hosts que ocupamos, restando los dos hosts de
puerta de enlace y broadcast, siendo este 64.

TABLA MASCARA SUBNETEO

Base 27 26 25 24 23 22 21 20
Valor 128 64 32 16 8 4 2 1
Bits 1 1 0 0 0 0 0 0

Al ser el 64 el segundo valor con bit en 1, la máscara es 255.255.255.192, correspondiente

de la suma de 128 y 64.

5
El valor inicial de red que se arrastra del Subneteo anterior es de 10.168.113.0, por lo tanto
esta es la puerta de enlace. La primera dirección ip utilizable es 10.168.113.1, y la última
10.168.113.62, ya que de los 64 hosts utilizables, el primero es de puerta de enlace, y el
último es de broadcast, debido a esto, la dirección de broadcast es 10.168.112.63.

Subred #5 12 Hosts

Necesidad de 12 hosts, por lo tanto, se utiliza el octeto con base 4, que es el número más
cercano, mayor o igual a la cantidad de hosts que ocupamos, restando los dos hosts de
puerta de enlace y broadcast, siendo este 16.

TABLA MASCARA SUBNETEO

Base 27 26 25 24 23 22 21 20
Valor 128 64 32 16 8 4 2 1
Bits 1 1 1 1 0 0 0 0

Al ser el 16 el cuarto valor con bit en 1, la máscara es 255.255.255.240, correspondiente de

la suma de 128, 64, 32 y 16.

El valor inicial de red que se arrastra del Subneteo anterior es de 10.168.113.64, por lo tanto
esta es la puerta de enlace. La primera dirección ip utilizable es 10.168.113.65, y la última
10.168.113.78, ya que de los 16 hosts utilizables, el primero es de puerta de enlace, y el
último es de broadcast, debido a esto, la dirección de broadcast es 10.168.112.79.

Subred #4 2 Hosts

Necesidad de 2 hosts, por lo tanto, se utiliza el octeto con base 2, que es el número más
cercano, mayor o igual a la cantidad de hosts que ocupamos, restando los dos hosts de
puerta de enlace y broadcast, siendo este 4.

TABLA MASCARA SUBNETEO

Base 27 26 25 24 23 22 21 20
Valor 128 64 32 16 8 4 2 1
Bits 1 1 1 1 1 1 0 0

6
Al ser el 4 el sexto valor con bit en 1, la máscara es 255.255.255.252, correspondiente de la
suma de 128, 64, 32, 16, 8 y 4.

El valor inicial de red que se arrastra del Subneteo anterior es de 10.168.113.80, por lo tanto
esta es la puerta de enlace. La primera dirección ip utilizable es 10.168.113.81, y la última
10.168.113.82, ya que de los 4 hosts utilizables, el primero es de puerta de enlace, y el
último es de broadcast, debido a esto, la dirección de broadcast es 10.168.112.83.

Video Explicación

Explicación Parte 1 Tarea 3 (screenpal.com)

Topología de red IPv4

7
Comandos Router #1

R1#conf term

R1(config)#int s1/2

R1(config-if)#ip address 10.168.113.81 255.255.255.252

R1(config-if)#no shutdown

R1(config-if)#exit

R1(config)#int f0/0

R1(config-if)#ip address 10.168.112.1 255.255.255.128

R1(config-if)#no shutdown

R1(config-if)#exit

R1(config)#int f0/1

R1(config-if)#ip address 10.168.113.65 255.255.255.240

R1(config-if)#no shutdown

R1(config-if)#exit

R1(config)#router rip

R1(config-router)#version 2

R1(config-router)#network 10.168.112.0

R1(config-router)#network 10.168.113.64

R1(config-router)#network 10.168.113.80

8
Comandos Router #2

R2#conf term

R2(config)#int s1/2

R2(config-if)#ip address 10.168.113.82 255.255.255.252

R2(config-if)#no shutdown

R2(config-if)#exit

R2(config)#int f0/0

R2(config-if)#ip address 10.168.112.129 255.255.255.128

R2(config-if)#no shutdown

R2(config-if)#exit

R2(config)#int f0/1

R2(config-if)#ip address 10.168.113.1 255.255.255.192

R2(config-if)#no shutdown

R2(config-if)#exit

R2(config)#router rip

R2(config-router)#version 2

R2(config-router)#network 10.168.113.128

R2(config-router)#network 10.168.113.0

R2(config-router)#network 10.168.113.80

9
Comandos PC1

PC1> ip 10.168.112.2 255.255.255.128 gateway 10.168.112.1

Comandos PC2

PC2> ip 10.168.113.66 255.255.255.240 gateway 10.168.113.65

Comandos PC3

PC3> ip 10.168.112.130 255.255.255.128 gateway 10.168.112.129

Comandos PC4

PC4> ip 10.168.113.2 255.255.255.192 gateway 10.168.113.1

10
Parte 2

Decimal a Binario

Subred #1: 100 host

• 100 = 01100100
Tabla para trabajar las conversiones
128 64 32 16 8 4 2 1
0 1 1 0 0 1 0 0

Subred #2: 4000 host

• 4000 = 111110100000
Tabla para trabajar las conversiones
4096 2048 1024 512 256 128 64 32 16 8 4 2 1
0 1 1 1 1 1 0 1 0 0 0 0 0

Subred #3: 2000 host

• 2000 = 11111010000
Tabla para trabajar las conversiones
4096 2048 1024 512 256 128 64 32 16 8 4 2 1
0 0 1 1 1 1 1 0 1 0 0 0 0

11
Decimal a Hexadecimal

Subred #1: 01100100

• 0110 = 6 / 0100 = 4

BINARIO HEXADECIMAL
0000 0
0001 1
0010 2
0011 3
0100 4 X
0101 5
0110 6 X
0111 7
1000 8
1001 9
1010 A
1011 B
1100 C
1101 D
1110 E
1111 F

Respuesta: 100 en hexadecimal es 64

12
Subred #2: 111110100000

• 1111 = F / 1010 = A / 0000 = 0

BINARIO HEXADECIMAL
0000 0 X
0001 1
0010 2
0011 3
0100 4
0101 5
0110 6
0111 7
1000 8
1001 9
1010 A X
1011 B
1100 C
1101 D
1110 E
1111 F X

Respuesta: 4000 en hexadecimal es FA0

13
Subred #3: 11111010000

• 0111 = 7 / 1101 = D / 0000 = 0

BINARIO HEXADECIMAL
0000 0 X
0001 1
0010 2
0011 3
0100 4
0101 5
0110 6
0111 7 X
1000 8
1001 9
1010 A
1011 B
1100 C
1101 D X
1110 E
1111 F

Respuesta: 2000 en hexadecimal es 7D0

Subneteo en IPv6

Subred #1: 100 host

• 2001:DB8:64::/64
Subred #2: 4000 host

• 2001:DB8:FA0::/64
Subred #3: 2000 host

• 2001:DB8:7D0::/64

14
Topología IPv6

15
Comandos Router #1

R1#conf term

R1(config)#int s1/2

R1(config-if)#ipv6 address 2001:DB8:7D0::1/64

R1(config-if)#no shutdown

R1(config-if)#exit

R1(config)#int f0/0

R1(config-if)#ipv6 address 2001:DB8:64::A/64

R1(config-if)#no shutdown

R1(config-if)#exit

R1(config)#ipv6 route 2001:DB8:FA0::/64 2001:DB8:7D0::2

R1(config)#ipv6 unicast-routing

R1(config)#exit

16
Comandos Router #2

R1#conf term

R2(config)#int s1/2

R2(config-if)#ipv6 address 2001:DB8:7D0::2/64

R2(config-if)#no shutdown

R2(config-if)#exit

R1(config)#int f0/0

R2(config-if)#ipv6 address 2001:DB8:FA0::A/64

R2(config-if)#no shutdown

R2(config-if)#exit

R2(config)#ipv6 route 2001:DB8:64::/64 2001:DB8:7D0::1

R2(config)#ipv6 unicast-routing

R2(config)#exit

17
Comandos PC1

PC1> ip 2001:DB8:64::10/64 2001:DB8:64::A

PC1> ping 2001:DB8:FA0::10

2001:DB8:FA0::10 icmp6_seq=1 ttl=60 time=74.826 ms

2001:DB8:FA0::10 icmp6_seq=2 ttl=60 time=59.812 ms

2001:DB8:FA0::10 icmp6_seq=3 ttl=60 time=59.491 ms

2001:DB8:FA0::10 icmp6_seq=4 ttl=60 time=60.176 ms

2001:DB8:FA0::10 icmp6_seq=5 ttl=60 time=58.411 ms

Comandos PC2

PC2> ip 2001:DB8:FA0::10/64 2001:DB8:FA0::A

PC2> ping 2001:DB8:64::10

2001:DB8:64::10 icmp6_seq=1 ttl=60 time=90.120 ms

2001:DB8:64::10 icmp6_seq=2 ttl=60 time=60.026 ms

2001:DB8:64::10 icmp6_seq=3 ttl=60 time=60.223 ms

2001:DB8:64::10 icmp6_seq=4 ttl=60 time=60.528 ms

2001:DB8:64::10 icmp6_seq=5 ttl=60 time=60.421 ms

18
Conclusión

Con la investigación realizada respecto al tema de Subneteo, se logró aprender a fondo

sobre la forma en la que se realiza este proceso en redes que requieren que sus subredes
tengan un número diverso de hosts.

Al no ser esta la forma convencional, en la que se asigna un mismo número de hosts a cada
subred, se logró profundizar en el concepto de bits de host, para realizar el cálculo de
cuántos hosts se podrán asignar a esa red, y de esta misma forma, realizar el cálculo para la
máscara de red que llevará esa subred.

De igual forma, se logró aprender que las IP de versión 6 se subnetean de forma equitativa,
sin importar el número de hosts que la red requiera.

Con la puesta en práctica, se consiguió el objetivo de llevar los conceptos teóricos a una
topología simulada, en la que satisfactoriamente se cumplió con el objetivo principal que
era la comunicación de las terminales finales a través de la red, luego de realizar las
configuraciones en los routers.

De esta tarea se consigue, mediante investigación propia y en fuentes externas, aprender

los conocimientos necesarios para cumplir con todos los puntos requeridos, así como
entender claramente el concepto de Subneteo en IPs de versión 4 y 6, y la configuración de
los dispositivos en un entorno simulado para su correcto funcionamiento en la práctica.

19
Referencias

Espinoza, F. (7 de mayo de 2018). IPv6 Estática-GNS3. Obtenido de Youtube:

https://www.youtube.com/watch?v=1ej-GSzGDUQ

Kandel, R. (18 de marzo de 2022). Design and Configure a network with 2 routers and 2 switches in
GNS3. Obtenido de Youtube: https://www.youtube.com/watch?v=RHPe9I5olfQ&t=602s

Marcano, G. (10 de julio de 2017). VLSM (Explicado en un ejemplo). Obtenido de Youtube:

https://www.youtube.com/watch?v=0LyltIZejvA&t=285s

NullPointerException. (19 de agosto de 2014). GNS3 - Tutorial 5 Configuración básica y conexión de

2 routers. Obtenido de Youtube: https://www.youtube.com/watch?v=69xr0bGS2FE

Preparation, M. (17 de enero de 2016). Subnetting sobre GNS3. Obtenido de Youtube:

https://www.youtube.com/watch?v=uzvaQgjBbWw&t=523s

Rodriguez, S. (26 de marzo de 2022). Como Subnetar en GNS3 Varias subredes || con VLSM.
Obtenido de Youtube: https://www.youtube.com/watch?v=JxgXbXN5CBs&t=211s

TORRE, N. M. (26 de diciembre de 2020). Como hacer un red en GNS3 muy fácil. Obtenido de
Youtube: https://www.youtube.com/watch?v=q2hDqGUvQhI&t=461s

Xpress, T. (5 de octubre de 2020). GNS3 Tutorial - Full Setup Guide for Beginners - A to Z. Obtenido
de Youtube: https://www.youtube.com/watch?v=AuokrRQVTEw&t=624s

20
