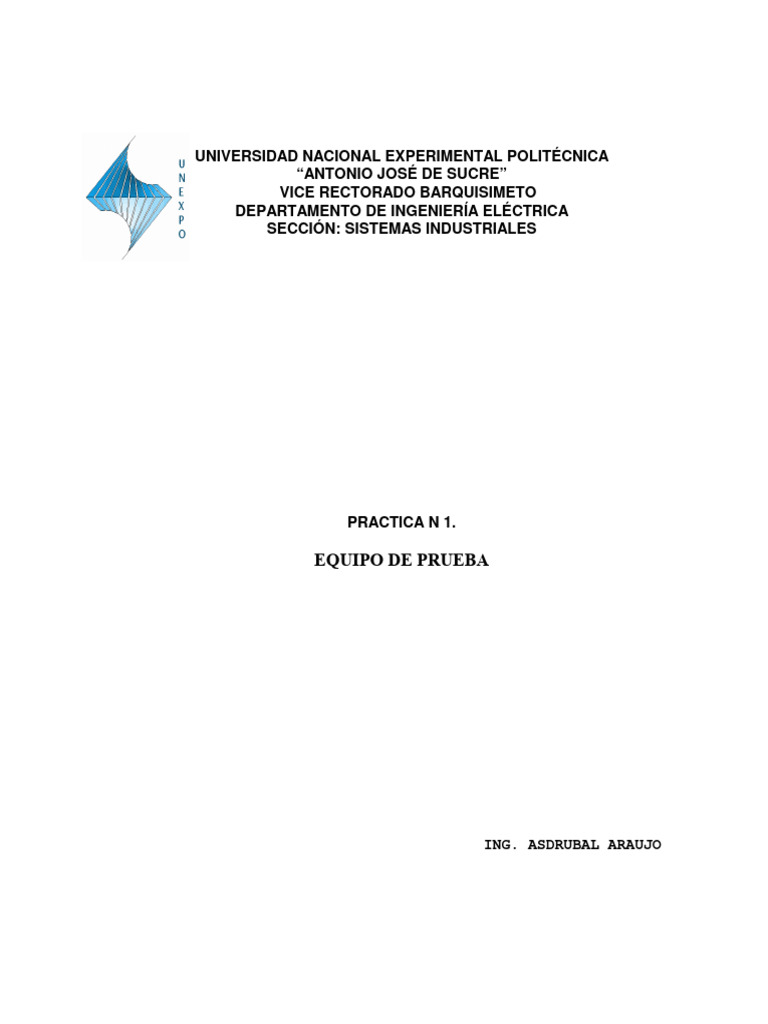

PRACTICA N 1.
EQUIPO DE PRUEBA
OBJETIVOS.
EQUIPOS A UTILIZAR.
Descripción General.
APLICACIONES.
ESPECIFICACIONES.
DESCRIPCION.
ESPECIFICACIONES.
DESCRIPCIÓN GENERAL.
APLICACIONES.
ESPECIFICACIONES.
El ajuste del ángulo de fase entre los circuitos de voltaje y corriente del relé
ensayado se obtiene en el CS-5, entre 0 y 360 grados por medio de un selector
(PHASE SHIFT ADJUST) de 6 posiciones, (ajuste grueso =COARSE)
de tal forma que, por ejemplo, el ángulo de fase de ambos circuitos es cero (o sea
están en fase) en la posición A; es de 60º (en la posición B y así sucesivamente).
DESCRIPCIÓN GENERAL.
APLICACIONES.
Ensayos de relés que requieren una fuente trifásica de 0-120V, tales como,
relés trifásicos de voltaje, relés trifásicos de distancia (reactancia é impedancia y relés
direccional).
DESCRIPCION GENERAL.
Por la descripción anterior vemos que los elementos integrantes del CB-225
son similares a los del M-A modelo SR-51, por lo que no nos extendemos más en la
descripción.
9
APLICACIONES.
ESPECIFICACIONES GENERALES.
DESCRIPCION GENERAL.
Los elementos del ACTS son muy semejantes a los de otros MUlTI-AMP por
lo que se explicará su descripción. El modelo 2055 se compone básicamente de los
siguientes elementos:
APLICACIONES.
ESPECIFICACIONES.
Estos amperajes pueden circular durante media hora, dejando otra media hora
en vacío para el enfriamiento. Hay disponibles otros modelos de mayor capacidad
11
(7,5 y 15 KVA).
0 a 1000 A 0 a 5,5 V
0 a 500 A 0 a 11 V
0 a 250 A 0 a 22 V
0 a 125 A 0 a 44 V
0 a 62 A 0 a 88 V
0 a 31 A 0 a 176 V
0 a 15 A 0 a 350 V
ESPECIFICACIONES.
EQUIPO:MULTIAMP - SR-51-E
12
colocación apropiada de los controles del equipo. Para cada prueba que se
pueda realizar, el fabricante suministra una lista completa de la posición de
los controles.
a) Cambios en la frecuencia.
b) Relaciones específicas de ángulo de fase entre dos circuitos.
c) Voltaje trifásico.
29
3
4
28
5
27
26
6
25
7
8 24
9
10
23
11
12 13 14 16 17 18 19 20 21
15 22
15
FIGURA
N.1.1
16
(8) LÁMPARA VERDE Luz verde para indicar la acción de los contactos del relé o
la continuidad de un circuito.
(9) POWER ON Interruptor principal energiza y desenergiza todos los
(INTERRUPTOR circuitos del equipo a excepción del tomacorriente. (10)
PRINCIPAL)
(10)TOMACORRIENTE Esta conectado directamente a la línea y por lo tanto
120 V C.A tiene tensión al conectar a la línea de alimentación.
(11). FUSE N. 2 Fusible que protege el transformador de control,
(FUSIBLE N. 2) capacidad 1.5 A
(12) MAIN CONTROL Esta perilla controla la salida del canal principal regulando
(CONTROL PRINCIPAL) el ajuste del autotransformador principal.
Permite energizar la fuente N. 2 o la fuente auxiliar del
(13) INT.-EXT. equipo mediante una fuente interna (INT.) O una fuente
(INTERNA-EXTERNA) externa (EXT.)
(14) AUX PWR INPUT Estos terminales sirven para conectar una fuente de voltaje
(ENTRADA AUXILIAR DE externa (que no tenga una tensión mayor a 120V) a la cual
FUERZA) se le pueda ajustar el ángulo de fase o la frecuencia. Se usa
cuando se requieran tensiones con ángulo de fase
ajustables o con frecuencia variable.
Este interruptor selecciona la salida a ser ajustada por el
(15) AUXILIARY control auxiliar. En la posición VERNIER, el control
SELECTOR auxiliar actúa como un ajuste fino del control principal
(SELECTOR AUXILIAR)
(16) AUX. CONTROL Esta perilla sirve para ajustar la salida seleccionada en el
(CONTROL AUXILIAR) selector auxiliar o para ajuste fino de la salida del
autotransformador principal.
(17) A.C. OUTPUT # 3 Terminales donde se puede obtener la salida de la fuente
(SALIDA AC # 3) N. 2 en forma de voltaje de C.A.
(18) D.C RANGE Interruptor que selecciona el rango del amperímetro
(RANGO DE C.D) de DC, escala de (0.5 ó 5 A).
Terminales donde se puede obtener la salida de
(19) D.C. OUTPUT corriente continua del equipo ajustada por el AUX.
(SALIDA DE C.D) CONTROL
(20) PRESS TO TRIP D.C Este pulsador desconecta la fuente de corriente
(INTERRUPTOR PARA continua mientras se mantenga pulsado.
DISPARO DE DC)
(21) VOLTAGE RELAY Este selector se usa cuando se realizan pruebas de
TEST, temporización en relés de voltaje o para determinar la
DIRECT. ELEMENT magnitud de arranque de las unidades direccionales de
TEST. sobrecorriente. Tiene varias posiciones cuyas
(PRUEBA DE RELES DE funciones se explican a continuación.
17
fuente principal.
4. FAST TRIP: Esta posición del selector inferior debe usarse con el selector superior
en la posición ¨N.O. MOM¨. Los contactos abiertos del relé bajo prueba se
conectan a RELAY CONTACTS. Al pulsar el botón de inicio se energiza el
Multiamp. Al cerrar los contactos del relé se parará únicamente el cronómetro. La
salida permanecerá energizada hasta que se suelte el botón de inicio. Esta posición
se utiliza para probar dispositivos que cierran sus contactos muy rápido antes de
que un operador pueda soltar el pulsador de inicio. De esta forma se elimina la
repetición del ciclo.
ACTIVIDADES PRÁCTICAS.
PROCEDIMIENTO:
PROCEDIMIENTO:
V VOLTIMETRO VOLTIMETRO
DEL EQUIPO EXTERNO
PROCEDIMIENTO:
Cuestionario.
