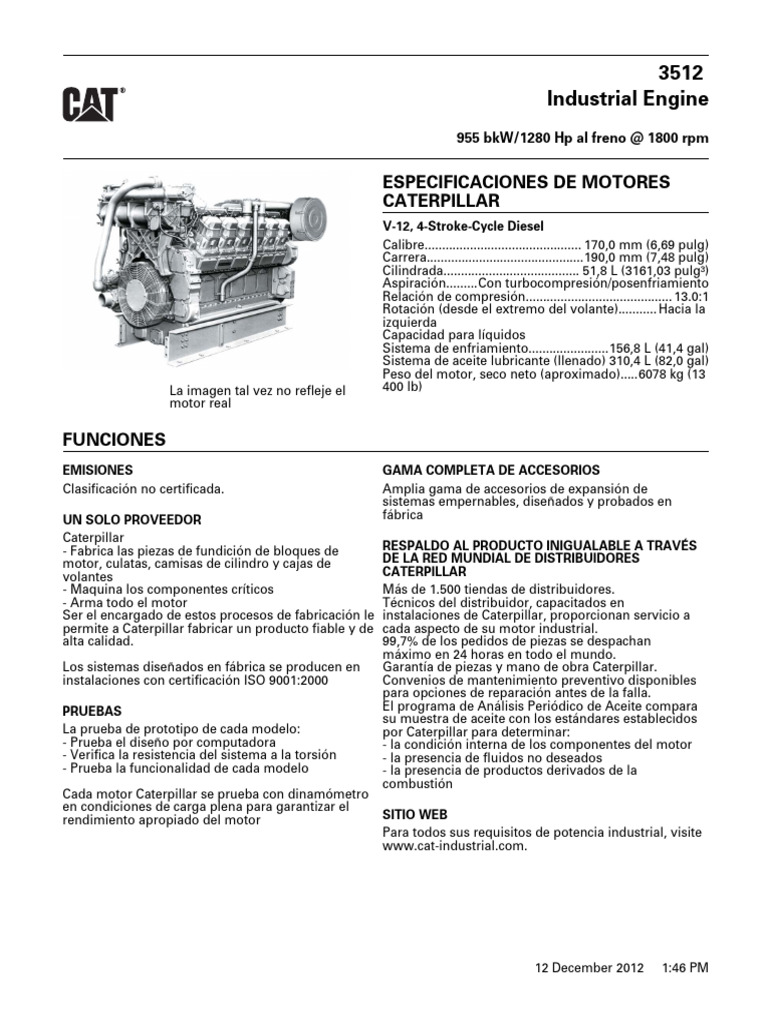

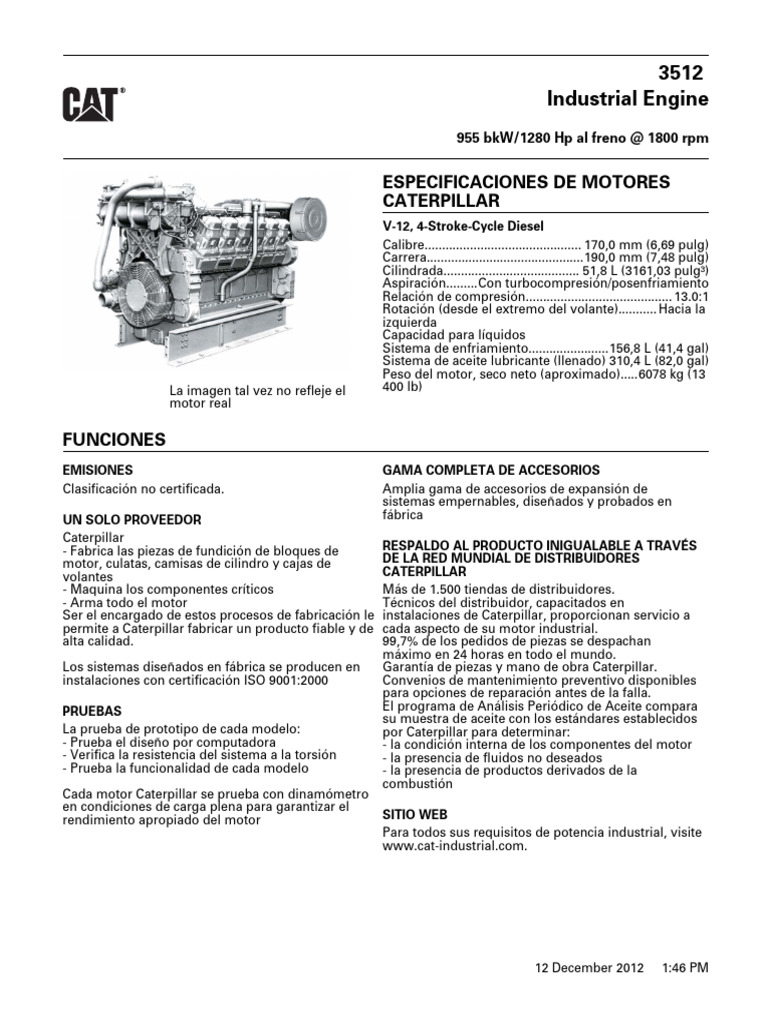

3512
Industrial Engine
La imagen tal vez no refleje el
motor real
FUNCIONES
EMISIONES
Clasificación no certificada.
UN SOLO PROVEEDOR
Caterpillar
- Fabrica las piezas de fundición de bloques de
motor, culatas, camisas de cilindro y cajas de
volantes
- Maquina los componentes críticos
- Arma todo el motor
Ser el encargado de estos procesos de fabricación le
permite a Caterpillar fabricar un producto fiable y de
alta calidad.
Los sistemas diseñados en fábrica se producen en
instalaciones con certificación ISO 9001:2000
PRUEBAS
La prueba de prototipo de cada modelo:
- Prueba el diseño por computadora
- Verifica la resistencia del sistema a la torsión
- Prueba la funcionalidad de cada modelo
Cada motor Caterpillar se prueba con dinamómetro
en condiciones de carga plena para garantizar el
rendimiento apropiado del motor
955 bkW/1280 Hp al freno @ 1800 rpm
ESPECIFICACIONES DE MOTORES
CATERPILLAR
V-12, 4-Stroke-Cycle Diesel
Calibre............................................. 170,0 mm (6,69 pulg)
Carrera.............................................190,0 mm (7,48 pulg)
Cilindrada....................................... 51,8 L (3161,03 pulg³)
Aspiración.........Con turbocompresión/posenfriamiento
Relación de compresión.......................................... 13.0:1
Rotación (desde el extremo del volante)........... Hacia la
izquierda
Capacidad para líquidos
Sistema de enfriamiento.......................156,8 L (41,4 gal)
Sistema de aceite lubricante (llenado) 310,4 L (82,0 gal)
Peso del motor, seco neto (aproximado).....6078 kg (13
400 lb)
GAMA COMPLETA DE ACCESORIOS
Amplia gama de accesorios de expansión de
sistemas empernables, diseñados y probados en
fábrica
RESPALDO AL PRODUCTO INIGUALABLE A TRAVÉS
DE LA RED MUNDIAL DE DISTRIBUIDORES
CATERPILLAR
Más de 1.500 tiendas de distribuidores.
Técnicos del distribuidor, capacitados en
instalaciones de Caterpillar, proporcionan servicio a
cada aspecto de su motor industrial.
99,7% de los pedidos de piezas se despachan
máximo en 24 horas en todo el mundo.
Garantía de piezas y mano de obra Caterpillar.
Convenios de mantenimiento preventivo disponibles
para opciones de reparación antes de la falla.
El programa de Análisis Periódico de Aceite compara
su muestra de aceite con los estándares establecidos
por Caterpillar para determinar:
- la condición interna de los componentes del motor
- la presencia de fluidos no deseados
- la presencia de productos derivados de la
combustión
SITIO WEB
Para todos sus requisitos de potencia industrial, visite
www.cat-industrial.com.
12 December 2012 1:46 PM

EQUIPO DE MOTOR ESTÁNDAR
Sistema de admisión de aire
Núcleo del posenfriador, revestimiento resistente a
la corrosión (lado de aire)
Filtro de aire, servicio regular con indicadores de
servicio,
Turbocompresor, montaje trasero, posenfriamiento
con agua de las camisas
Sistema de control
Regulador, lado derecho, 3161 con sumidero de
aceite sintético independiente.
Control de relación aire-combustible, control de
velocidad mecánico sin control de par, control del
regulador, traba positiva
Sistema de enfriamiento
Termostatos y caja para radiador de núcleo
convencional, bomba de engranajes de agua de las
camisas, centrífuga
Sistema de escape
Múltiple de escape, seco
Volantes y cajas del volante
Volante, SAE No. 00, 183 dientes, caja del volante, protección de corte de seguridad, activado para
SAE No. 00
Sistema de combustible
Filtro de combustible tipo cartucho, con indicadores activado para parada
de servicio, con servicio en el lado derecho, bomba
de transferencia de combustible
3512
Industrial Engine
955 bkW/1280 Hp al freno @ 1800 rpm
Instrumentación
Tablero de instrumentos, lado derecho.
Manómetro de aceite del motor, manómetro de
combustible, manómetro de presión diferencial del
filtro de aceite, medidor de temperatura de agua de
las camisas. Horómetro, eléctrico, tacómetro.
Sistema de lubricación
Respiradero del cárter, montado en la parte
superior, enfriador de aceite, tubo de llenado y
varilla de medición de aceite, bomba de aceite, filtro
de aceite, tipo cartucho con servicio en el lado
derecho, sumidero de aceite de poca profundidad
Sistema de montaje
Rieles, montaje, longitud del motor, 254 mm (10
pulg), tipo industrial, canal 'C'.
Tomas de fuerza
Mando del accesorio, superior derecho, caja
delantera, un lado
Sistema de protección
Caja de empalmes, corte manual, lado derecho,
parada, presión baja de aceite, velocidad baja en
vacío, 69 kPa (10 lb/pulg²); velocidad alta en vacío,
207 kPa (30 lb/pulg²), temperatura del agua,
sobrevelocidad, solenoide del regulador 3161
Sistema de arranque
Interruptor de arranque
General
Pintura, color amarillo Caterpillar,
Amortiguador de vibraciones y protector,
Cáncamos de levantamiento
2 12 December 2012 1:46 PM
 3512
Industrial Engine
CURVAS DE RENDIMIENTO 955 bkW/1280 Hp al freno @ 1800 rpm

IND - A (Continua) - TM3446-06

Par en N•m Métrico

Potencia
del motor
en kW

Consumo
específico
de
combustible
al freno en
g/kW-hr

Velocidad del motor en rpm

Velocidad del Potencia del Par en N•m Consumo Consumo de

motor en rpm motor en kW específico de combustible
combustible al L/hr
freno en
g/kW-hr
1800 955 5064 216,1 245,9
1750 931 5080 216,3 240,0
1700 907 5092 216,5 233,9
1650 881 5100 216,7 227,7
1600 856 5106 217 221,3
1550 830 5110 217,3 214,9
1500 803 5112 217,8 208,5
1450 776 5113 218,9 202,7
1400 750 5114 220,7 197,3
1350 723 5114 223 192,1
1300 696 5112 225,7 187,2

3 12 December 2012 1:46 PM

 3512
Industrial Engine
CURVAS DE RENDIMIENTO 955 bkW/1280 Hp al freno @ 1800 rpm

IND - A (Continua) - TM3446-06

Par del Inglés

motor en
lb-pie

Potencia al
freno de la
potencia
del motor

Consumo
específico
de
combustible
al freno en
lb/potencia
al freno en
hp-hr

Velocidad del motor rpm

Velocidad del Potencia al Par del motor Consumo Régimen de

motor en rpm freno de la en lb-pie específico de combustible en
potencia del combustible al gal/hr
motor freno en
lb/potencia al
freno en hp-hr
1800 1280 3735 0,355 65,0
1750 1248 3747 0,356 63,4
1700 1216 3756 0,356 61,8
1650 1182 3762 0,356 60,2
1600 1147 3766 0,357 58,5
1550 1112 3769 0,357 56,8
1500 1077 3770 0,358 55,1
1450 1041 3771 0,360 53,5
1400 1005 3772 0,363 52,1
1350 969 3772 0,367 50,7
1300 933 3770 0,371 49,5

4 12 December 2012 1:46 PM

 3512
Industrial Engine
CLASIFICACIONES Y CONDICIONES 955 bkW/1280 Hp al freno @ 1800 rpm

IND - A (Continuo) Servicio pesado continuo donde
el motor se opera a potencia y velocidad máximas
hasta 100% del tiempo sin interrupción o variación
de carga. El tiempo a carga plena puede ser hasta
100% del ciclo de servicio. Ejemplos de servicio
típicos son: bombeo, ventilación, especificaciones
del cliente.
Rendimiento del motor El rendimiento se corrige a
condiciones estándar de aire de admisión de
barómetro seco de 99 KPA (29,31 pulg de Hg) y
temperatura de 25º C (77º F). Estos valores
corresponden a la presión atmosférica y
temperatura estándar de la norma SAE J1995.
El rendimiento se mide usando un combustible
estándar con gravedad de combustible de 35º API y
valor calorífico bajo de 42.780 kJ/kg (18.390 btu/lb)
cuando se usa a 29º C (84,2º F) con una densidad de
838,9 g/L (7,001 lb/gal EE.UU.)

Los valores de rendimiento corregidos mostrados

para los motores Caterpillar se aproximarán a los
valores obtenidos cuando los datos de rendimiento
observados se corrijan a las condiciones de
referencia de las normas SAE J1995, ISO 3046-2,
8665, 2288, 9249 y 1585, EEC 80/1269 y DIN 70020.

Dimensiones del motor

(1) Longitud 2675,8 mm (105,35 pulg) Nota: No las use para el diseño de la
instalación. Vea los detalles en los
(2) Ancho 1703,0 mm (67,05 pulg) diagramas de dimensiones generales
(3) Altura 1719,6 mm (67,7 pulg) (Diagrama No. 7W5892 ).

Número de rendimiento: TM3446-06 © 2012 Caterpillar

Código de función: 512DI01 Configuración Número: 4W0282 Todos los derechos reservados.
Los materiales y especificaciones están sujetos a cambio sin previo En esta publicación, se ha utilizado el Sistema Internacional de
aviso. Unidades (SI).
16304849 CAT, CATERPILLAR, SAFETY.CAT.COM, sus logotipos respectivos,
"Amarillo Caterpillar" y la apariencia comercial de POWER EDGE,
además de la identidad empresarial y de producto usada en este
documento, son marcas comerciales registradas de Caterpillar, y se
prohibe su uso sin autorización.
