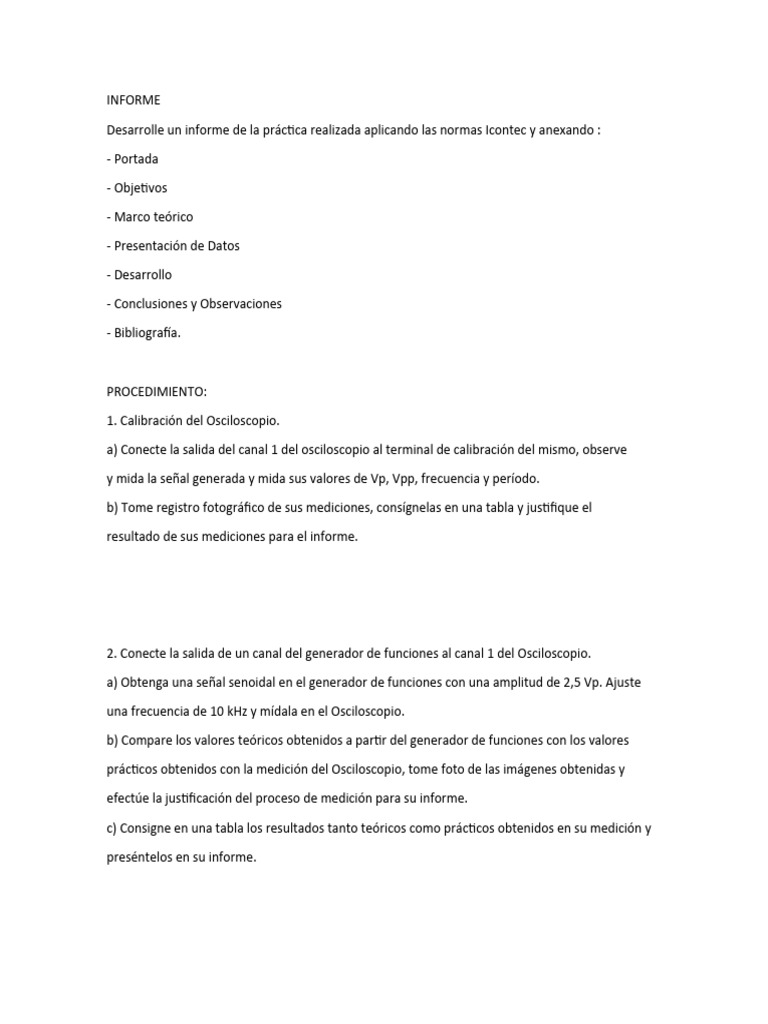

INFORME
Desarrolle un informe de la práctica realizada aplicando las normas Icontec y anexando :
- Portada
- Objetivos
- Marco teórico
- Presentación de Datos
- Desarrollo
- Conclusiones y Observaciones
- Bibliografía.
PROCEDIMIENTO:
1. Calibración del Osciloscopio.
a) Conecte la salida del canal 1 del osciloscopio al terminal de calibración del mismo, observe
y mida la señal generada y mida sus valores de Vp, Vpp, frecuencia y período.
b) Tome registro fotográfico de sus mediciones, consígnelas en una tabla y justifique el
resultado de sus mediciones para el informe.
2. Conecte la salida de un canal del generador de funciones al canal 1 del Osciloscopio.
a) Obtenga una señal senoidal en el generador de funciones con una amplitud de 2,5 Vp. Ajuste
una frecuencia de 10 kHz y mídala en el Osciloscopio.
b) Compare los valores teóricos obtenidos a partir del generador de funciones con los valores
prácticos obtenidos con la medición del Osciloscopio, tome foto de las imágenes obtenidas y
efectúe la justificación del proceso de medición para su informe.
c) Consigne en una tabla los resultados tanto teóricos como prácticos obtenidos en su medición y
preséntelos en su informe.
Se observan 2,5Vp, en el osciloscopio por que desde la mitad de la señal hasta el valor
máximo se cuentan 5 cuadros equivalentes a 0,5V 5*0,5V=2,5V
La frecuencia de la señal que se encuentra en el osciloscopio es de 10KHz por que el
periodo de la señal es de 5 cuadros equivalentes a 20useg = 5*20useg=100useg
Entonces f=1/100useg =10000Hz =10KHz
El Vrms de la señal es 1,77V, por que es el valor que muestra el multímetro AC.
Datos teóricos Datos de simulación
Vp 2,5V Vp 2,5V
Vpp 5V Vpp 5V
Vrms V/1,4142 1,77V Vrms V/1,4142 1,77V
F 10KHz 10000Hz F 10KHz 10000Hz
T 0,0001seg 0,1mS T 100useg 0,1mS
3. Conecte la salida de un canal del generador de funciones al canal 1 del Osciloscopio.
a) Obtenga una señal senoidal en el generador de funciones con una amplitud de 1,5 Vrms. Ajuste
una frecuencia de 250 kHz y mídala en el Osciloscopio.
b) Compare los valores teóricos obtenidos a partir del generador de funciones con los valores
prácticos obtenidos con la medición del Osciloscopio, tome foto de las imágenes obtenidas y
efectúe la justificación del proceso de medición para su informe.
c) Consigne en una tabla los resultados tanto teóricos como prácticos obtenidos en su medición y
preséntelos en su informe.
Se observan 2,15Vp, en el osciloscopio por que desde la mitad de la señal hasta el valor
máximo se cuentan 4 cuadros y 1,5 lineas equivalentes a 0,5V 4*0,5V=2V +1.5
equivalentes a una raya y media.
La frecuencia de la señal que se encuentra en el osciloscopio es de 250KHz por que el
periodo de la señal es de 8 cuadros equivalentes a 0,5useg = 8*0,5useg=4useg
Entonces f=1/4useg =250000Hz =250KHz
El Vrms de la señal es 1,52V, porque es el valor que muestra el multímetro AC.
Datos teóricos Datos de simulación
Vp 2,15V Vp 2,15V
Vpp 4,30V Vpp 4,30V
Vrms V/1,4142 1,52V Vrms V/1,4142 1,52V
1,52*1,4142=2,15V
f 250KHz 250000Hz f 250KHz 250000Hz
T 0,000004seg = 0,004mS= 4useg T 4useg 0,004mS
4. Conecte la salida de un canal del generador de funciones al canal 1 del Osciloscopio.
a) Obtenga una señal cuadrada en el generador de funciones con una amplitud de 3,4 pp. Ajuste
una frecuencia de 5MHz y mídala en el Osciloscopio.
Se observan 1,7Vp, en el osciloscopio por que desde el inicio de la señal hasta el valor
máximo se cuentan 3 cuadros y 0.4 equivalentes a 0,4V 3*1V=3V +0,4 =3,4V.
La frecuencia de la señal que se encuentra en el osciloscopio es de 1MHz por que el
periodo de la señal es de 2 cuadros equivalentes a 0,5useg = 2*0,5useg=1useg
Entonces f=1/1useg =1000000Hz =1MHz
El Vrms de la señal es 1,20V, porque es el valor que muestra el multímetro AC.
Datos teóricos Datos de simulación
Vp 1,7V Vp 1,7V
Vpp 3,4V Vpp 3,4V
Vrms = Vp 1,7V 1,7V Vrms V/1,7 1,68V
f 1MHz 1000000Hz f 1MHz 1000000Hz
T 0,0000001seg = T 0,0000001seg =
0,0001mSeg= 0,0001mSeg=
1useg 1useg
b) Compare los valores teóricos obtenidos a partir del generador de funciones con los valores
prácticos obtenidos con la medición del Osciloscopio, tome foto de las imágenes obtenidas y
efectúe la justificación del proceso de medición para su informe.
c) Consigne en una tabla los resultados tanto teóricos como prácticos obtenidos en su medición y
preséntelos en su informe.
5. Conecte la salida de un canal del generador de funciones al canal 1 del Osciloscopio.
a) Obtenga una señal triangular en el generador de funciones con una amplitud de 4,5Vp. Ajuste
una frecuencia de 35 kHz y mídala en el Osciloscopio.
b) Compare los valores teóricos obtenidos a partir del generador de funciones con los valores
prácticos obtenidos con la medición del Osciloscopio, tome foto de las imágenes obtenidas y
efectúe la justificación del proceso de medición para su informe.
c) Consigne en una tabla los resultados tanto teóricos como prácticos obtenidos en su medición y
preséntelos en su informe.
Sustentación
· Se observan 4,5Vp en el osciloscopio porque desde la mitad de la señal hasta el valor máximo se
cuentan 4.5 cuadros y el valor de cada uno es de 1V (4.5x1V = 4,5V).
· La frecuencia de la señal que se observa en el Osciloscopio es de 35KHz porque el período de la
señal contiene 5.8 cuadros cada uno con un valor de 5uSeg, Luego (5.8x 5uSeg = 28.5uSeg).
Entonces f = 1/28.5uSeg = 35000Hz = 35KHz
· El valor rms de la señal es de 2,60V porque es el que muestra el voltímetro en A.C.
Datos teóricos Datos de simulación
Vp 4,5V Vp 1,7V
Vpp 9V Vpp 3,4V
Vrms = Vp/ √ 3 =4,5/1,7320 2,60V Vrms 2,60V
f 1MHz 1000000Hz f 1MHz 1000000Hz
T 0,0000001seg = T 0,0000001seg =
0,0001mSeg= 0,0001mSeg=
1useg 1useg
6. Conecte la salida de un canal del generador de funciones al canal 1 del Osciloscopio.
a) Obtenga una señal senoidal en el generador de funciones con una amplitud de 4,5Vpp. Ajuste
una período de 45us y mídala en el Osciloscopio.
b) Compare los valores teóricos obtenidos a partir del generador de funciones con los valores
prácticos obtenidos con la medición del Osciloscopio, tome foto de las imágenes obtenidas y
efectúe la justificación del proceso de medición para su informe.
c) Consigne en una tabla los resultados tanto teóricos como prácticos obtenidos en su medición y
preséntelos en su informe.
Sustentación
· Se observan 9Vpp en el osciloscopio porque desde el inicio inferior de la señal hasta el valor
máximo se cuentan 9 cuadros y el valor de cada uno es de 0,5V (4.5x0.5V = 9V).
· La frecuencia de la señal que se observa en el Osciloscopio es de 22KHz porque el período de la
señal contiene 9 cuadros cada uno con un valor de 5uSeg, Luego (9x 5uSeg = 45uSeg). Entonces f =
1/28.5uSeg = 22000Hz = 22KHz
· El valor rms de la señal es de 2,60V porque es el que muestra el voltímetro en A.C.
Datos teóricos Datos de simulación
Vp 2,25V Vp 1,7V
Vpp 4,5V Vpp 3,4V
Vrms = 1.59V Vrms 1,59V
Vp/1,4142=2,25/1,4142
f =1/T= 1/0,000045= 22,22KHz 22222Hz f 22MHz 22222Hz
T 0,000045seg = T 0,000045seg =
0,045mseg= 0,045mSeg=
45useg 45useg
7. Conecte las salidas de ambos canales del generador de funciones a los canales de entrada 1 y 2
del Osciloscopio.
a) Obtenga simultáneamente del generador dos señales, una senoidal de 5Vpp, 2,5uS, y otra
triangular de 7Vpp y 100mS.
b) Compare los valores teóricos obtenidos a partir del generador de funciones con los valores
prácticos obtenidos con la medición del Osciloscopio, tome foto de las imágenes obtenidas y
efectúe la justificación del proceso de medición para su informe.
c) Consigne en una tabla los resultados tanto teóricos como prácticos obtenidos en su medición y
preséntelos en su informe.
Se observan 2,5Vp, en el osciloscopio porque desde el inicio de la señal hasta el valor
máximo se cuentan 2,5 cuadros equivalentes a 1V 2,5*1V =2,5V.
La frecuencia de la señal que se encuentra en el osciloscopio es de 100Hz por que el
periodo de la señal es de 10 cuadros equivalentes a 1mseg = 10*1mseg =10mseg
Entonces f=1/10mseg =0,1mHz =100Hz
El Vrms de la señal es 2,5V, porque es el valor que muestra el multímetro AC.
Datos teóricos onda cuadrada Datos de simulación onda cuadrada
Vp 2,5V Vp 2,5V
Vpp 5V Vpp 5V
Vrms = 2,5V 2,5V Vrms 2,5V
f 100Hz f 100Hz
T 10mseg T 10mseg
Datos teóricos2 senoidal Datos de simulación2 senoidal
Vp 3,5V Vp 3,5V
Vpp 7V Vpp 7V
Vrms = 2,47V Vrms 2,47V
Vp/1,4142=3,5/1,4142
f 100Hz f 100Hz
T 10mseg=0,010seg T 10mseg=0,010seg
Se observan 3,4Vp, en el osciloscopio porque desde el inicio de la señal hasta el valor
máximo se cuentan 3,5 cuadros equivalentes a 1V =3,5*1V =3,5V.
La frecuencia de la señal que se encuentra en el osciloscopio es de 100Hz por que el
periodo de la señal es de 10 cuadros equivalentes a 1mseg = 10*1mseg =10mseg
Entonces f=1/10mseg =0,1mHz =100Hz
El Vrms de la señal es 2,47V, porque es el valor que muestra el multímetro AC.
8. Conecte las salidas de ambos canales del generador de funciones a los canales de entrada 1 y 2
del Osciloscopio.
Conecte la salida de un canal del generador de funciones al canal 1 del Osciloscopio.
a) Obtenga una señal de la red eléctrica calculando previamente sus valores Vp, Vpp, f, T y Vrms y
mídala en el Osciloscopio.
b) Compare los valores teóricos obtenidos a partir del generador de funciones con los valores
prácticos obtenidos con la medición del Osciloscopio, tome foto de las imágenes obtenidas y
efectúe la justificación del proceso de medición para su informe.
c) Consigne en una tabla los resultados tanto teóricos como prácticos obtenidos en su medición y
preséntelos en su informe.
Se observan 125Vpp, en el osciloscopio por que desde la mitad de la señal hasta el valor
máximo se cuentan 7 cuadros equivalentes a 25V = 7*25V=175Vp. y 350 Vpp
La frecuencia de la señal que se encuentra en el osciloscopio es de 62Hz por que el
periodo de la señal es de 8 cuadros equivalentes a 2mseg = 8*2mseg=16mseg=0m,016seg
Entonces f=1/0,016seg =62,5Hz =62Hz
El Vrms de la señal es 125V, porque es el valor que muestra el multímetro AC.
Datos teóricos Datos de simulación
Vp 125V Vp 125V
Vpp 353,6v Vpp 353,6V
Vrms = Vp/0,707 176.8V Vrms V/1,7 176.8V
f 60Hz f 60Hz
T 16mSeg=0,016seg T 16mSeg=0,016seg
