Capítulo 5 Problemas

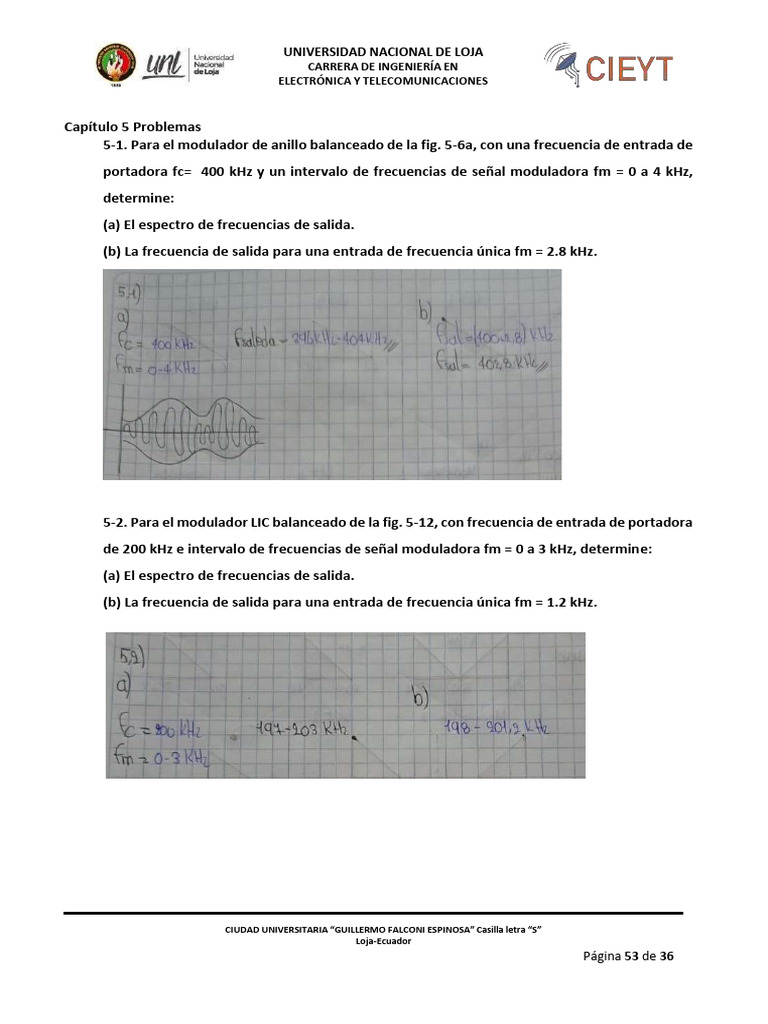

5-1. Para el modulador de anillo balanceado de la fig. 5-6a, con una frecuencia de entrada de
portadora fc= 400 kHz y un intervalo de frecuencias de señal moduladora fm = 0 a 4 kHz,
determine:
(a) El espectro de frecuencias de salida.
(b) La frecuencia de salida para una entrada de frecuencia única fm = 2.8 kHz.

5-2. Para el modulador LIC balanceado de la fig. 5-12, con frecuencia de entrada de portadora
de 200 kHz e intervalo de frecuencias de señal moduladora fm = 0 a 3 kHz, determine:
(a) El espectro de frecuencias de salida.
(b) La frecuencia de salida para una entrada de frecuencia única fm = 1.2 kHz.

CIUDAD UNIVERSITARIA “GUILLERMO FALCONI ESPINOSA” Casilla letra “S”

Loja-Ecuador
Página 53 de 36
 UNIVERSIDAD NACIONAL DE LOJA
CARRERA DE INGENIERÍA EN
ELECTRÓNICA Y TELECOMUNICACIONES

5-3. Un transmisor de SSB como el de la fig. 5-13 tiene portadora de frecuencia baja de 100
kHz, portadora de frecuencia media de 4 MHz, portadora de alta frecuencia de 30 MHz e
intervalo de frecuencias de señal moduladora de 0 a 4 kHz.
(a) Trace los espectros de frecuencia en los siguientes puntos: salida del modulador
balanceado 1, salida del BPF 1, salida del sumador, salida del modulador balanceado 2, salida
del BPF 2, salida del modulador balanceado 3 y salida del BPF 3.
(b) Para la entrada de frecuencia única fm = 1.5 kHz, determine la frecuencia trasladada en
los siguientes puntos: salida de BPF 1, salida de BPF 2 y salida de BPF 3.

CIUDAD UNIVERSITARIA “GUILLERMO FALCONI ESPINOSA” Casilla letra “S”

Loja-Ecuador
Página 54 de 36
 UNIVERSIDAD NACIONAL DE LOJA
CARRERA DE INGENIERÍA EN
ELECTRÓNICA Y TELECOMUNICACIONES

5-4. Repita el problema 5-3, pero cambie a 500 kHz la portadora de baja frecuencia. ¿Cuál
transmisor tiene los requisitos de filtrado más rigurosos?

5-5. En el transmisor SSB de la fig. 5-14a se usa intervalo de frecuencias moduladoras de

entrada de 0 a 3 kHz y una portadora de alta frecuencia de 28 MHz.
(a) Trace el espectro de frecuencias de salida.
(b) Determine la frecuencia de salida para una señal de entrada de frecuencia moduladora
única de 2.2 kHz.

CIUDAD UNIVERSITARIA “GUILLERMO FALCONI ESPINOSA” Casilla letra “S”

Loja-Ecuador
Página 55 de 36
 UNIVERSIDAD NACIONAL DE LOJA
CARRERA DE INGENIERÍA EN
ELECTRÓNICA Y TELECOMUNICACIONES

5-6. Repita el problema 5-5, pero cambie el intervalo de frecuencias de entrada de audio de
300 a 5000 Hz.

5-7. Para el transmisor SSB de la fig. 5-18, con frecuencia de portadora de entrada de 500 kHz
y un intervalo de frecuencias de señal moduladora de 0 a 4 kHz.
(a) Trace el espectro de frecuencias a la salida del sumador lineal.
(b) Determine la frecuencia de salida con una señal moduladora de frecuencia única de 3 kHz
en la entrada.

CIUDAD UNIVERSITARIA “GUILLERMO FALCONI ESPINOSA” Casilla letra “S”

Loja-Ecuador
Página 56 de 36
 UNIVERSIDAD NACIONAL DE LOJA
CARRERA DE INGENIERÍA EN
ELECTRÓNICA Y TELECOMUNICACIONES

5-8. Repita el problema 5-7, pero cambie la frecuencia de portadora de entrada a 400 kHz y
el intervalo de frecuencia moduladora para que abarque de 300 a 5000 Hz.

5-9. Para el transmisor ISB de la fig. 5-20, el intervalo de frecuencias de entrada al canal A es
de 0 a 4 kHz, el de entrada al canal B es de 0 a 4 kHz, la portadora de baja frecuencia tiene
200 kHz, la de frecuencia media tiene 4 MHz y la portadora de alta frecuencia es de 32 MHz.
(a) Trace los espectros de frecuencia en los siguientes puntos: salida de modulador
balanceado A, salida del BPF A, salida del modulador balanceado B, salida del BPF B, salida
de la Red híbrida, salida del sumador lineal, salida del modulador balanceado 3, salida del
BPF 3, salida del modulador balanceado 4 y salida del BPF 4.
(b) Para una frecuencia de entrada al canal A de 2.5 kHz y al canal B de 3 kHz, determine los
componentes de frecuencia en los siguientes puntos: salida de BPF A, salida de BPF B, salida
de BPF 3 y salida de BPF 4.

CIUDAD UNIVERSITARIA “GUILLERMO FALCONI ESPINOSA” Casilla letra “S”

Loja-Ecuador
Página 57 de 36
 UNIVERSIDAD NACIONAL DE LOJA
CARRERA DE INGENIERÍA EN
ELECTRÓNICA Y TELECOMUNICACIONES

5-10. Repita el problema 5-9, pero cambiando el intervalo de frecuencias de entrada del canal
A de 0 a 10 kHz, y el intervalo de entrada al canal B de 0 a 6 kHz.

CIUDAD UNIVERSITARIA “GUILLERMO FALCONI ESPINOSA” Casilla letra “S”

Loja-Ecuador
Página 58 de 36
 UNIVERSIDAD NACIONAL DE LOJA
CARRERA DE INGENIERÍA EN
ELECTRÓNICA Y TELECOMUNICACIONES

5-11. Para el receptor SSB de la fig. 5-21, con RF de entrada de 35.602 MHz, RF de oscilador
local de 25 MHz y frecuencia de señal moduladora de 2 kHz, determine las frecuencias FI y
BFO.

CIUDAD UNIVERSITARIA “GUILLERMO FALCONI ESPINOSA” Casilla letra “S”

Loja-Ecuador
Página 59 de 36
 UNIVERSIDAD NACIONAL DE LOJA
CARRERA DE INGENIERÍA EN
5-12. Para el receptor ELECTRÓNICA Y TELECOMUNICACIONES
SSB de portadora piloto y varios canales de la fig. 5-24, con una
frecuencia de oscilador de cristal de 300 kHz, una primera FI de 3.3 MHz, una RF de entrada
de 23.303 MHz, frecuencia de señal moduladora de 3 kHz, determine lo siguiente: frecuencia
de salida de VCO, factor de multiplicación y segunda FI.

5-13. Una señal de prueba tiene 2 y 3 kHz; la frecuencia de la portadora es 200 kHz.
(a) Determine el espectro de frecuencias de salida.
(b) Para E1 =E2 = 12 Vp, y resistencia de carga RL = 50 , calcule la PEP y la potencia pro medio.

5-14. Para el modulador de anillo balanceado de la fig. 5-6a, con una frecuencia de portadora
de entrada fc = 500 kHz, y frecuencia de señal moduladora de entrada fm = 0 a 5 kHz,
determine:
(a) El intervalo de frecuencias de salida.
(b) La frecuencia de salida para una sola frecuencia de entrada fm = 3.4 kHz.

CIUDAD UNIVERSITARIA “GUILLERMO FALCONI ESPINOSA” Casilla letra “S”

Loja-Ecuador
Página 60 de 36
 UNIVERSIDAD NACIONAL DE LOJA
CARRERA DE INGENIERÍA EN
5-15. Para el circuito integrado lineal Yde
ELECTRÓNICA TELECOMUNICACIONES
modulador balanceado de la fig. 5-12, con una
frecuencia de portadora de entrada fc = 300 kHz y una frecuencia de señal moduladora de
entrada fm = 0 a 6 kHz, determine:
(a) El intervalo de frecuencias de salida.
(b) La frecuencia de salida para una entrada de frecuencia única fm 4.5 kHz.

5-16. Para el transmisor SSB de la fig. 5-13, con frecuencia baja de portadora fLF = 120 kHz,
media de portadora fMF = 3 MHz, alta de portadora fHF = 28 MHz y espectro de frecuencias
de audio en la entrada fm= 0 a 5 kHz.
(a) Trace los espectros de frecuencia en los siguientes puntos: salida del BPF 1, salida del BPF
2 y salida del BPF 3.
(b) Para una frecuencia única de entrada fm = 2.5 kHz, determine la frecuencia trasladada en
los siguientes puntos: salida del BPF 1, salida del BPF 2 y salida del BPF 3.

CIUDAD UNIVERSITARIA “GUILLERMO FALCONI ESPINOSA” Casilla letra “S”

Loja-Ecuador
Página 61 de 36
 UNIVERSIDAD NACIONAL DE LOJA
CARRERA DE INGENIERÍA EN
ELECTRÓNICA Y TELECOMUNICACIONES
5-17. Repita el problema 5-16, pero cambie la frecuencia baja de portadora a 500 kHz. ¿Cuál
transmisor tiene los requisitos más estrictos de filtrado?
Es igual al ejercicio anterior y tiene estrictos requisitos de filtrado es el mayor ancho de banda y
en este caso sería el de portadora baja frecuencia a 500 KHz.
5-18. Para el transmisor SSB de la fig. 5-14a, con una frecuencia de audio en la entrada fm =
0 a 4 kHz y una frecuencia alta de portadora fHF = 27 MHz.
(a) Trace el espectro de frecuencias de salida.
(b) Determine la frecuencia de salida cuando la frecuencia de entrada es única fm = 1.8 kHz.

5-19. Repita el problema 5-18, pero cambie el espectro de frecuencias de audio en la entrada
fm de 300 a 4000 Hz.

CIUDAD UNIVERSITARIA “GUILLERMO FALCONI ESPINOSA” Casilla letra “S”

Loja-Ecuador
Página 62 de 36
 UNIVERSIDAD NACIONAL DE LOJA
CARRERA DE INGENIERÍA EN
ELECTRÓNICA Y TELECOMUNICACIONES

5-20. Para el transmisor SSB de la fig. 5-18, con una frecuencia de portadora fc = 400 kHz y un
espectro de frecuencias de entrada fm = 0 a 5 kHz.
(a) Trace el espectro de frecuencias en la salida del sumador lineal.
(b) Para una sola frecuencia de audio de entrada fm = 2.5 kHz, determine la frecuencia de
salida.

CIUDAD UNIVERSITARIA “GUILLERMO FALCONI ESPINOSA” Casilla letra “S”

Loja-Ecuador
Página 63 de 36
 UNIVERSIDAD NACIONAL DE LOJA
CARRERA DE INGENIERÍA EN
ELECTRÓNICA Y TELECOMUNICACIONES

5-21. Repita el problema 5-20, pero cambie la frecuencia de la portadora de entrada a 600
kHz y el espectro de frecuencias de entrada de 300 a 6000 Hz.

5-22. Para el transmisor ISB de la fig. 5-20, la frecuencia de entrada en el canal A es fa = 0 a 5

kHz, la frecuencia de entrada en el canal B es fb = 0 a 5 kHz, la frecuencia de portadora baja
es fLF 180 kHz, media de portadora fMF = 3 MHz y alta de portadora fHF = 30 MHz.
(a) Trace el espectro de frecuencias en los siguientes puntos: salida de BPF A, salida de BPF
B, salida de BPF 3 y salida de BPF 4.
(b) Para una frecuencia de entrada del canal A fa = 2.5 kHz y de entrada del canal B fb = 2
kHz, determine los componentes de frecuencia en los siguientes puntos: salida de BPF A,
salida de BPF B, salida de BPF 3 y salida de BPF 4.

CIUDAD UNIVERSITARIA “GUILLERMO FALCONI ESPINOSA” Casilla letra “S”

Loja-Ecuador
Página 64 de 36
 UNIVERSIDAD NACIONAL DE LOJA
CARRERA DE INGENIERÍA EN
ELECTRÓNICA Y TELECOMUNICACIONES

CIUDAD UNIVERSITARIA “GUILLERMO FALCONI ESPINOSA” Casilla letra “S”

Loja-Ecuador
Página 65 de 36
 UNIVERSIDAD NACIONAL DE LOJA
CARRERA DE INGENIERÍA EN
ELECTRÓNICA Y TELECOMUNICACIONES

5-23. Repita el problema 5-22, pero cambie el espectro de frecuencias de entrada en el canal
A de 0 a 8 kHz, y de entrada en canal B de 0 a 6 kHz.

5-24. Para el receptor SSB de la fig. 5-24, la RF de entrada fRF = 36.803 MHz, RF del oscilador
local flo = 26 MHz y frecuencia de señal moduladora de 3 kHz, determine lo siguiente:
frecuencia de salida de BFO y frecuencia de información detectada.

CIUDAD UNIVERSITARIA “GUILLERMO FALCONI ESPINOSA” Casilla letra “S”

Loja-Ecuador
Página 66 de 36
 UNIVERSIDAD NACIONAL DE LOJA
CARRERA DE INGENIERÍA EN
ELECTRÓNICA Y TELECOMUNICACIONES

5-25. Para el receptor de SSB con portadora piloto y varios canales de la fig. 5-24, con
frecuencia de oscilador de cristal fco = 400 kHz, primera FI fFI = 4.4 MHz, RF de entrada fRF =
23.403 MHz y frecuencia de señal moduladora fm = 3 kHz, determine lo siguiente: frecuencia
de salida de VCO, factor de multiplicación y segunda FI.

5-26. Para una señal de prueba de dos tonos, de 3 y 4 kHz, y una frecuencia de portadora de
400 kHz, determine:
(a) El espectro de frecuencias de salida.
(b) Para E1 y E2 = 2 Vp, y resistor de carga Rl = 100, determine la PEP y la potencia promedio
