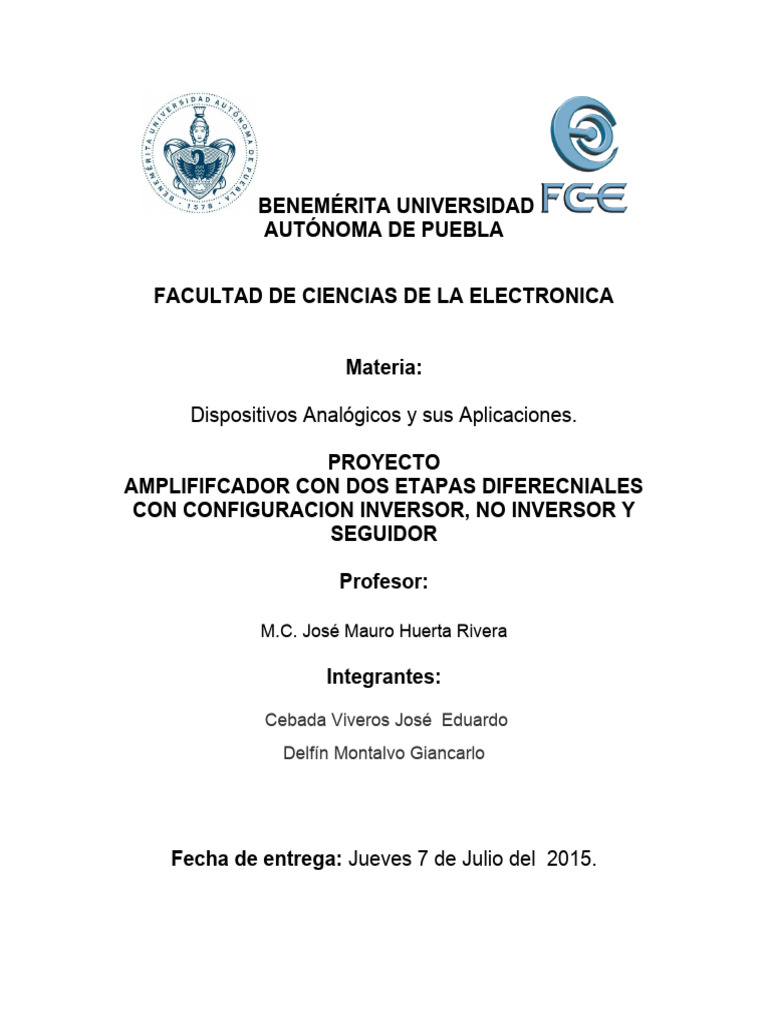

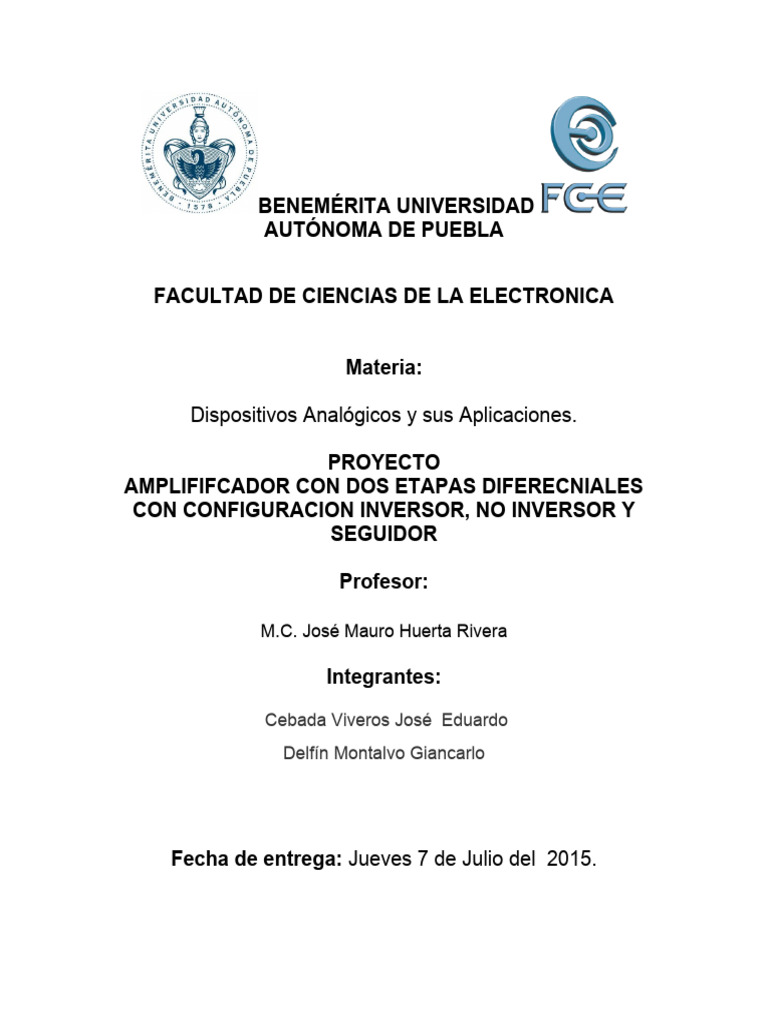

BENEMÉRITA UNIVERSIDAD

AUTÓNOMA DE PUEBLA

FACULTAD DE CIENCIAS DE LA ELECTRONICA

Materia:

Dispositivos Analógicos y sus Aplicaciones.

PROYECTO
AMPLIFIFCADOR CON DOS ETAPAS DIFERECNIALES
CON CONFIGURACION INVERSOR, NO INVERSOR Y
SEGUIDOR

Profesor:

M.C. José Mauro Huerta Rivera

Integrantes:

Cebada Viveros José Eduardo

Delfín Montalvo Giancarlo

Fecha de entrega: Jueves 7 de Julio del 2015.

INTRODUCCION:
En el presente reporte se aborda el funcionamiento de un circuito amplificador
diferencial de dos etapas con circuitos discretos, ajustando su punto de operación
con sus respectivos cálculos y simulaciones. Con estés mismo circuito se
comprueba teórico y experimentalmente la configuración inversora, no inversora, y
seguidor.
Posteriormente aplicando lo que el profesor nos proporcionó inicialmente, así
mismo con los conocimientos adquiridos en las diferentes materias.
Para poder dar inicio con la practica tuvimos que tener presente algunosconceptos
para saber exactamente lo que hibamos a hacer asi mismo tener el Datasheet de
nuestro transistor que ibamos a ocupar.

OBJETIVO:
* Por medio de dispositivos discretos diseñar un amplififcador operacional.
* Aprender ajustar el punto de operación para el correcto funcionamiento del
amplififcador.
*Comprobar que el circuito propuesto se comporte como un amplificador
operaconal de encapsulado, con la configuracion de inversor, no inversor y
seguidor.

MARCO TEORICO
Polariacion por divisor de voltaje
El circuito se analiza mas facilmente mediante la formacion de un circuito
equivalente de thevenin para el circuito de base. El capacitor de acoplamiento
actua como circuito aierto para CD. El voltaje de thevenin equivalente es:
RTH = (R1*R2)/(R1+R2)
Con la aplicación de de la ley de KIRCHHOFF alrededor de la malla B-E,
obtenemos
VTH = (IBQ* RTH) + VBE +IEQ*RE
Si el transistor esta polarizado en el modo activo directo, entonces
IEQ = (1+β)*IBQ
Y la corriente de base es:
IBQ= (VTH –VBE)/RTH +(1+β)*RE
La coriente de colector es:
ICQ= β*IBQ
ICQ= β*(VTH –VBE)/RTH +(1+β)*RE
El circuito divisor de voltaje de R1 Y R2 polariza el transistor en su region activa
con valores de los resistores en el intervalo bajo de los kilohmios. En contraste, la
polarizacion de resistro simple requiere un resistor en el rango de los
megaohmios. Ademas, el cambio en ICQ y VCEQ con un cambio en β se reduce
sustancialmente en comparacion con la polarizacion simple.
La inclusion de un resistor de emisor RE tiende a estabilizar el punto Q respecto a
las variaciones en β. Incluir el resistor RE introduce una realimentacion negativa .
La realimentacin negativa tiende a estabilizar los circuitos.

Si tenemos en cuenta la ecuacion de la ICQ

ICQ= β*(VTH –VBE)/RTH +(1+β)*RE
El requerimiento de diseño para la estabilidad de la polarizacion es RTH
<<(1+β)*RE. En consecuencia, la corriente de colector es aproximadamente
ICQ =~ β*(VTH –VBE)/(1+β)*RE
Por lo general β >> 1; por lo tanto, β / (β+1) ~= 1 , entonces
ICQ =~ (VTH –VBE)/RE
Ahora la corriente del colector en reposo es esencialmente una funcion de solo los
voltajes de CD y la resistencia de emisor, y el punto Q se estabiliza contra las
variaciones de β. Sin embargo, si RTH es demasiado pequeño, entonces R1 y
R2 son pequeñas, y se disipa una potencia excesiva en estos resistores. La regla
general es que un circuito se considera estable en polarizacion cuando
RTH =~ 0.1(1+ β)*RE
ETAPA DE AMPLIFICACIÓN DIFERENCIAL.
El Amplificador diferencial se caracteriza por presentar dos transistores idénticos
con similares características, tanto internas como de las redes de polarización.
Ya que el circuito dispone dos entradas y dos salidas de señal, existen cuatro
configuraciones posibles realizando las distintas combinaciones entre entradas y
salida.
Entrada y salida simétrica:
Es la forma más típica de un amplificador diferencial, tiene dos entrada v1 y v2, El
voltaje de salida se obtiene de la diferencia entre las salidas de los colectores.
Entrada asimétrica y salida simétrica:
En algunas aplicaciones sólo se usa uno de los terminales de entrada con la otra
conectada a tierra, mientras que la salida se obtiene entre los colectores de los
dos transistores del circuito.
Entrada simétrica y salida asimétrica:
Esta es la forma más practica y utilizada porque puede excitar cargas asimétricas
o de un solo terminal como lo hacen los amplificadores EC, emisor seguidor y
otros circuitos. Esta etapa es la que se usa para la etapa de entrada de la mayor
parte de los Amplificadores Operacionales comerciales. Presenta dos entradas de
señal para las bases de cada transistor mientras que la salida se obtiene
únicamente de uno de los colectores respecto a masa
Entrada y salida asimétrica:
Esta configuración presenta tanto para la entrada como para la salida un único
terminal. Este tipo de configuración es útil para las etapas de acoplamiento directo
donde se requiere sólo amplificar una entrada.
Modos De Trabajo De Un Amplificador Diferencial.
Modo Diferencial:
Para V1=V2 y suponiendo F>>1, las corrientes de colector y emisor de cada etapa
son iguales. Todas estas corrientes tienen magnitudes iguales (aproximadamente)
a IEE/2 debido a la simetría del circuito y a la despreciable corriente que circula
por RE. Si incrementamos V1 en v/2 y simultáneamente disminuimos V2 en v/2, la
señal de salida aumenta en v advertir que el circuito funciona en modo lineal
mientras v<4VT.
Modo Común:
Consideremos que las dos tensiones V1 y V2 aumentan en v/2. La tensión
diferencial Vd permanece nula mientras que Ic1 e Ic2 son iguales. No obstante la
tensión VE aumenta.
Por lo tanto dependiendo de la señal de entrada, el amplificador diferencial actúa o
bien como etapa en emisor común o bien como etapa en emisor común con
resistencia de emisor. Por lo tanto la ganancia de esta etapa es notablemente
mayor en el funcionamiento como modo diferencial que como modo común.
Normalmente los amplificadores diferenciales se diseñan de forma que a efectos
prácticos sólo resulten amplificadas las señales diferenciales.
Análisis De Amplificador Diferencial En Pequeña Señal.
Explicadas los distintos tipos de un amplificador diferencial, pasamos a
continuación a un estudio más detallado de los conceptos importantes de las
ganancias.
A continuación se definen los conceptos más importantes, tales como Ganancia
ADM del modo diferencial, Ganancia ACM del modo Común y la Relación de
Rechazo del Modo Común CMRR.
Ganancia del modo diferencial:
Consideremos que se aplica una señal VDM a la base de Q1. Empleando el
concepto de semi-circuito, es decir analizando sólo una mitad del circuito, se llega
al modelo de pequeña señal de la figura siguiente.

Con VDM positivo, Vo1=ADM*VDM. Si queremos que las señales de entrada y

salida se encuentran en fase, sedemos tomar obtener la salida por el transistor
opuesto al que se introduce la señal, es decir si la fuente de señal se coloca en la
base de Q1, la salida se deberé sacar del colector de Q2 para que ambas señales
estén en fase.
Ganancia del modo común:
Una señal en modo común es aquella que se aplica simultáneamente a las dos
entradas del Amplificador Diferencial. La mayor parte de las señales de
interferencia, estática y otro tipo de señales indeseables son señales en modo
común. Lo que ocurre es que los cables conectados a las bases de entrada actúan
como pequeñas antenas; si el A.D. está operando en un ambiente con
interferencias electromagnéticas, ambas bases capturan la misma señal. Una de
las razones de la popularidad de los amplificadores diferenciales es que
discriminan las señales de modo común. En otras palabras, un amplificador
diferencial no amplifica señales de modo común, evitando de esa forma tener a la
salida señales indeseables. Ahora veremos porqué un Amplificador diferencial no
amplifica señales en modo común. Cuando se aplica una señal VCM, Vd=0 a
ambas bases, es válido el circuito que a continuación se indica.
Para este circuito la ganancia ACM será:
El significado es claro, cuando una señal en modo excita el amplificador, aparece
una gran resistencia de emisor en el circuito equivalente de c.a.
Razón de rechazo del modo común: En un principio el amplificador diferencial se
diseña para amplificar señales diferenciales; por lo tanto se requiere que
ADM>>ACM. Una forma de valorar la actuación de un transistor es mediante la
relación de rechazo al modo común, que queda definida de la siguiente forma:
Como puede desprenderse de lo anteriormente indicado, para obtener unos
valores mínimamente aceptables, algunos textos y catálogos establecen 72 dB de
CMRR como mínimo aceptable, se requiere grandes valores de RE y
frecuentemente se necesita emplear fuentes de corrientes con resistencias de
salidas altas.
Para aumentar el CMRR se debe aumentar la tensión Early efectiva, es decir, la
resistencia de salida de la fuente de corriente. Los A.O. con relaciones de rechazo
del modo común comprendidas entre 80 y 90 dB emplean por lo general fuentes
de corrientes Wilson, Widar o Cascodo.
POLARIZACIÓN POR ESPEJO DE CORRIENTE.
La polarización por espejo de corriente se basa en que la corriente de base es
mucho más pequeña que la corriente de la resistencia y por el diodo, por lo que la
corriente por la resistencia y por el diodo son prácticamente iguales. Si la curva del
diodo fuese idéntica a la curva de VBE del transistor, la corriente del diodo sería
igual a la corriente de emisor y se llegaría a la siguiente conclusión: que la
corriente del colector es aproximadamente igual a la corriente que circula a través
de la resistencia de polarización. Este circuito es muy importante, ya que significa
que se pude fijar la corriente de colector al controlar la corriente de la resistencia.
El circuito se comporta entonces como un espejo, la corriente de la resistencia se
refleja en el colector del transistor.
Explicado el concepto básico de funcionamiento de este tipo de circuitos,
generalmente no se colocan diodos, ya que las características de recta de carga
del diodo y el diodo Base-Emisor del transistor difieren. Es por esto por lo que se
usan dos transistores de idénticas características, uniendo en uno de ellos la base
y el colector consiguiendo de esta forma un “diodo”.
Para la realización del circuito de polarización de espejo de corriente hemos
optado por la configuración de fuente de corriente de tres transistores “Wilson” por
ser una etapa de alta impedancia y por la diferencia tan extremadamente pequeña
entre la corriente de colector y IRC como se verá más adelante.
El esquema de esta disposición es la siguiente.

Amplificador diferencial con carga activa

Las fuentes de corriente pueden ser utilizadas como carga activa en un

amplificador diferencial. El espejo de corriente es el circuito que mejor se adapta al
tener una resistencia interna no demasiado elevada la cual elimina problemas de
polarización y mantiene una ganancia muy alta. La figura muestra la estructura de
un amplificador diferencial que tiene una carga activa constituida por el espejo de
corriente formado por los transistores PNP Q3, Q4 y Q5. Por necesidades de
polarización la intensidad de referencia de este espejo tiene que ser la mitad de
IEE ya que las intensidades de colector de Q1 y Q4, y Q2 y Q3 deben ser
idénticas.

Fácilmente se puede comprobar aplicando las propiedades de simetría del

amplificador diferencial que la ganancia en modo diferencial es
Donde hoep y hoen es la resistencia de salida de un transistor PNP y NPN
respectivamente.

En la figura 6.9.b se presenta un amplificador diferencial con una carga activa

constituida por un espejo de corriente (Q3, Q4) que necesita menos dispositivos
que el caso anterior. Tiene una única salida que proporciona una conversión de
entrada diferencial-salida simple (differential to single-ended conversion) y, aunque
en principio se rompe la simetría del amplificador diferencial, este circuito tiene
una ganancia en modo diferencial.

DESARROLLO
Se procede a realizar el análisis del amplificador diferencial completo constituido por varias etapas
amplificadoras conectadas en cascada. Formado por una etapa diferencial de entrada (Q1,Q2), otra
etapa diferencial intermedia (Q7,Q8) y la etapa de salida en configuración de seguidor de emisor
(Q9).
V cc =10 v

RC 1=10 k Ω

R p =18.6 k Ω

R E=10 k Ω

RC 2=17.2 k Ω

Análisis DC.
Suponiendo nulas las entradas vi1 y vi2 y despreciando las corrientes de base.
En la polarización de las etapas diferenciales se utiliza dos espejos de corriente, uno con transistores
NPN (Q3,Q4) y otro en PNP (Q5,Q6), cuya corriente de referencia se fija a través de RP.

Considerando que los transistores de silicio:

Q1 ≅ Q2

Q3 ≅ Q4

Q5 ≅ Q6

Q7 ≅ Q8

V E 1=V BE 2

I B 1=I B 2

I C 1=I C 2

I E 1=I E 2

I E =I C

Si la corriente I C 3 es espejeada por Q 4 −Q 3 :

I p=I C 3

Si V cc =10 v y R p =18.6 kΩ

V cc −V EB−V BE−(−V cc )
I p=
Rp

10 v−.7−.7 I p−(−10 v ) 18.6 v

I p= = =1 mA
18.6 v 18.6 v
Ip
I C 1=I C 2=I C 8=I C 9= =0.5 mA
2
V C 1=V C 2=V CC−¿V R1 =V CC −V R2=I C RC =( 0.5 mA ) ( 10 k Ω )= 5 Vv ¿
Para la corriente de espejo I P se refleja en I 6 y asumiendo que Q 7 y Q 8 es igual

I C 7=I C 8=0.5 mA

RC 2 :V RC 2=( 0.5 mA )( 17.2 k Ω )=8.6 v

V CQ 8=V BQ 9=−10+.7+ .7+.7+8.6=.7 v

0 v−(−10 v ) 10 v
I E 9= = =1 mA
10 k Ω 10 k Ω

Para el armado se ocuparon los integrados MPQ3096 (PNP) y el CA3086 (NPN)

Al armar con los valores de los dispositivos ya mencionados y alimentar el circuito, procedimos a
medir , y encontramos que no se obtenia el punto de operación ya que no daba cero en la salida
V E 9, entonces ajustamos la resisitencia RC 2 con un potenciometro , de tal amnera que
obtuvieramos el punto de operación, con un valor aproximado de 12.3 kΩ.

Ya que se obtuvo el punto de operación del circuito, pasamos a identificar cual hiba a ser nuestra
entrada inversora y no inversora.

Para esto se le introdujo una señal senoidal en Q1 y Q2 se puso a tierra, al hacer esto pudimos
observar en el osciloscopio que la entrada en Q1 se comportaba como una no inversora.
 Figura1. Muestra la entrada en Q1 y salida del amplificador. (No inversora)

Ahora para corroborar que la entrada inversora es Q2, le aplicamos señal senoidal y Q1 se conecta
a tierra y al medir con el osciloscopio , efectivamente se comporta como una no inversora.

Figura 2. Muestra la entrada en Q2 y salida del amplificador. ( inversora)}

Por ultimo procedemos a aplicarle una señal cuadrada con el objetivo de obtener el slewrate de la
siguiente manera:

Δ v 2.6 v
= =.0104
Δ t 250 ns
COMPROBACION DE LAS CONFIGURACIONES INVERSORA, NO INVERSORA Y EL SEGUIDOR

Para la no inversora se armó el siguiente diagrama

V2
10 V
Q3 Q4

R1 R2 2N 3703 2N 3703
10kΩ 10kΩ

Q7 Q8

V3 R4 2N 3703 2N 3703
18.6kΩ
1 Vrms
1kH z R6
Q1 Q2
0°
10kΩ
Q9
2N 2222A 2N 2222A

R3 2N 2222A
100kΩ
R5
10kΩ
D2
1D H 62 R7
10kΩ
Q5 Q6 D1
1D H 62

D3
2N 2222A 2N 2222A
1D H 62
V1
10 V

Vout Rf 10 k
A= = +1= =11
Vin Rin 1k
Rf
Vout=(Vin) +1=5 mv(11)=55 mv
Rin
 FIGURA 4. ENTRADA Y SALIDA DE LA CONFIGURACION NO INVERSORA

FIGURA 5. ENTRADA Y SALIDA DE LA CONFIGURACION NO INVERSORA

Para la configuración no inversora se armó el siguiente circuito

V2
10 V
Q3 Q4

R1 R2 2N3703 2N3703
10kΩ 10kΩ

Q7 Q8

V3 R4 2N3703 2N3703
18.6kΩ
1 Vrms
1kHz R6
Q1 Q2
0°
10kΩ
Q9
2N2222A 2N2222A

R3 2N2222A
100kΩ
R5
10kΩ
D2
1DH62 R7
10kΩ
Q5 Q6 D1
1DH62

D3
2N2222A 2N2222A
1DH62
V1
10 V

−Vout Rf 10 k
A= = = =−10
Vin Rin 1 k
Rf
Vout=( Vin ) =5 mv (−10 )=−0.05 v
Rin

Ilustración FIGURA 6. ENTRADA Y SALIDA DE LA CONFIGURACION INVERSORA

 FIGURA 7. SIMULACION ENTRADA Y SALIDA DE LA CONFIGURACION INVERSORA

Para la configuración seguidor se armó el siguiente circuito

V2
10 V
Q3 Q4

R1 R2 2N3703 2N3703
10kΩ 10kΩ

Q7 Q8

V3 R4 2N3703 2N3703
18.6kΩ
1 Vrms
1kHz
Q1 Q2
0°

Q9
2N2222A 2N2222A

R3 2N2222A
100kΩ
R5
10kΩ
D2
1DH62

Q5 Q6 D1
1DH62

D3
2N2222A 2N2222A
1DH62
V1
10 V

Vout=Vin
CONCLUSION
Tuvimos un entendimiento mayor del circuito con las simulaciones y pruebas
fisicas, asi tambien pudimos notar que se comporta como un opamp, a excepcion
de que al hacerlo con circuitos discretos y que con ello conlleva a que algunas
caracteristicas entre ellos , como lo son su beta no son exactamente iguales , y
eso hace que no se pueda de comportar de una manera mas estable como lo son
los opamp, pero aun asi obtuvimos resultados satisfactorios. Pudimos notar que lo
calculado con lo probaado fisicamente puede variar por muchascircunstacias una
de ellas ya mencionadaanterirormente y otras como son las capacitancias
parasitas que hay en el protoboard, el ruido que puede entrar al sistema por ser
armado en ambiente y conexiones un tanto no adecuadas. Pero aun asi pudimos
cumplir con el objetivo de esta practica y aprender mas sobre su funcionamiento.
BIBLIOGRAFIA
Dispositivos y circuitos electrónicos / 4 ed.Neamen, donald.
