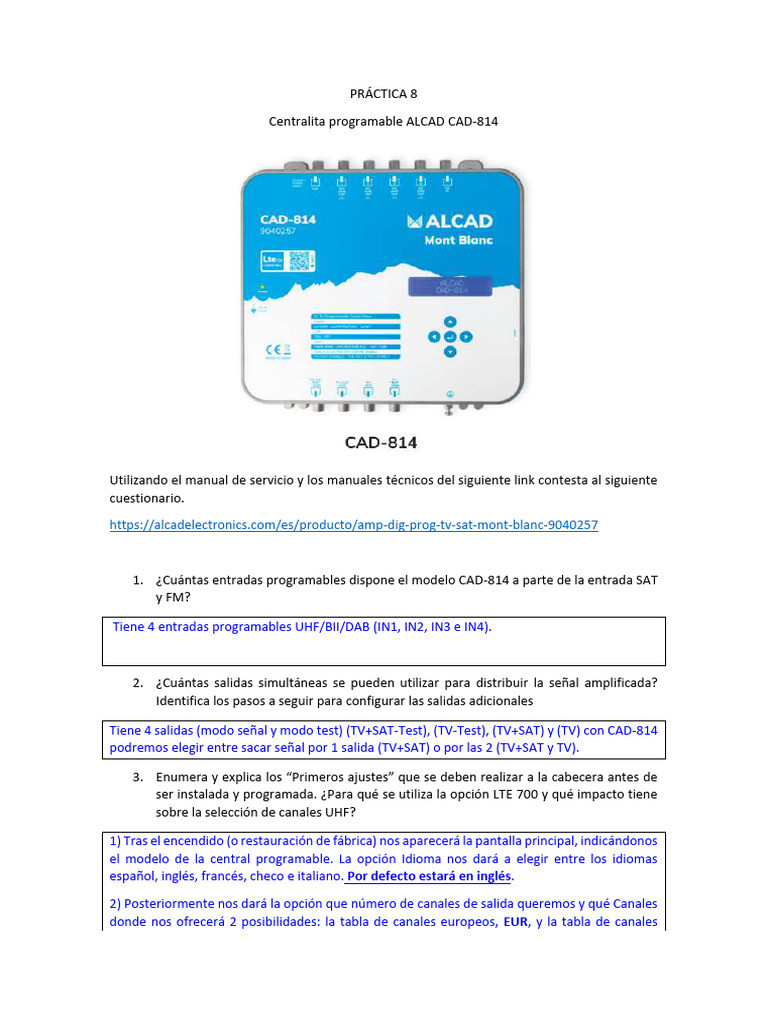

PRÁCTICA 8

Centralita programable ALCAD CAD-814

Utilizando el manual de servicio y los manuales técnicos del siguiente link contesta al siguiente
cuestionario.

https://alcadelectronics.com/es/producto/amp-dig-prog-tv-sat-mont-blanc-9040257

1. ¿Cuántas entradas programables dispone el modelo CAD-814 a parte de la entrada SAT

y FM?

Tiene 4 entradas programables UHF/BII/DAB (IN1, IN2, IN3 e IN4).

2. ¿Cuántas salidas simultáneas se pueden utilizar para distribuir la señal amplificada?

Identifica los pasos a seguir para configurar las salidas adicionales

Tiene 4 salidas (modo señal y modo test) (TV+SAT-Test), (TV-Test), (TV+SAT) y (TV) con CAD-814
podremos elegir entre sacar señal por 1 salida (TV+SAT) o por las 2 (TV+SAT y TV).

3. Enumera y explica los “Primeros ajustes” que se deben realizar a la cabecera antes de
ser instalada y programada. ¿Para qué se utiliza la opción LTE 700 y qué impacto tiene
sobre la selección de canales UHF?

1) Tras el encendido (o restauración de fábrica) nos aparecerá la pantalla principal, indicándonos

el modelo de la central programable. La opción Idioma nos dará a elegir entre los idiomas
español, inglés, francés, checo e italiano. Por defecto estará en inglés.

2) Posteriormente nos dará la opción que número de canales de salida queremos y qué Canales
donde nos ofrecerá 2 posibilidades: la tabla de canales europeos, EUR, y la tabla de canales
americanos, AME. Con esto conseguimos que los filtros se adapten a la norma europea (BGC
CIR) o a la norma de americana (M). Por defecto estará seleccionada la norma europea.

3) También podremos comprobar la versión de hardware (HW) y la versión de firmware (FW).

Esta misma información sale nada más enchufar la central a la red.

4) La opción LTE nos permitirá activar el filtro LTE 700, permitiendo el ajuste de la central hasta
el canal 48, o ponerlo en off para permitir pasar toda la banda, hasta el canal 69. Por defecto
estará activado.

5) También indicar si queremos Canales CATV. Al activar esta opción, nos permitirá sacar canales
CATV a la hora de hacer la conversión en la configuración de los filtros.

6) En caso de querer proteger la central con una Clave, pulsamos para confirmar, por defecto
estará con valor 0000.

7) Por último no debemos de olvidar configurar el número de salidas (1 o 2) (solo CAD-814)

podremos elegir entre sacar señal por 1 salida (TV+SAT) o por las 2 (TV+SAT y TV). Si elegimos
sacar por las 2 salidas el nivel de salida se reducirá 3dB con respecto a 1 salida. Por defecto se
sacará por la salida TV+SAT.

4. Explica cómo funciona la función automática de configuración de canales. Los pasos que
se deben seguir y los valores que se deben configurar previos a la búsqueda.

Una vez terminados los primeros ajustes entraremos el menú configuración ‘Auto’

La primera opción que nos aparece es el umbral. Con esta opción le indicaremos a la central el
nivel mínimo permitido de entrada. La central rechazará cualquier canal por debajo de ese nivel.
El rango de ajuste es de 40 a 80 dB, siendo 55 dB el umbral por defecto.

Una vez ajustado el nivel le damos a la opción Buscar nos hará una búsqueda de canales en las
entradas UHF IN1, IN2, IN3 e IN4. ‘De manera automática’

La central ajustará el nivel de salida en función del número de canales encontrados. Si queremos
modificar el nivel manualmente, podemos hacerlo en un rango de 95 a 115 dBµV. con las flechas
der. o izq.

5. Explica los diferentes pasos que deberíamos seguir para realizar para añadir el canal 26
y canal 27 de UHF de forma MANUAL, si tenemos la antena UHF conectada a la entrada
IN2 de la cabecera programable. Una vez configurados los canales 26 y 27, identificar
los pasos a seguir para que el nivel de salida de la señal en toda la banda UHF sea de 114
dbuv y una pendiente UHF de 0db.

En configuración modo manual, seleccionamos la entrada IN que tengamos cableada (IN1, IN2,
IN3, de IN4), en este caso seleccionamos IN2, una vez dentro de esta, seleccionamos el canal
de entrada que queremos añadir en este caso primero añadimos el canal 26 hasta el canal 27
(nos lo indica la fecha en el display).

El canal subrayado nos indicará si estamos ajustando el canal de entrada (izquierda) o el de salida
(derecha). Para la entrada tendremos la opción de seleccionar los canales en la banda UHF (hasta
el C48, si tenemos habilitado LTE 700, C69 si no tenemos habilitado LTE 700), DAB o BIII.

Para ajustar el nivel de salida, pulsamos para acceder y ajustamos el nivel de salida con valor a
114 dbuv, una vez confirmado salvamos los cambios.
Para ajustar la pendiente UHF, pulsamos para acceder y ajustamos la pendiente con valor 10
dB. El rango de ajuste es de 0 a 10 dB, una vez confirmado salvamos los cambios.

*De esta manera tenemos nuestro canal 26 y 27 en IN2 con los parámetros solicitados
configurado correctamente. Se adjunta ejemplo menú:

6. Identifica los pasos a configurar para que de forma excepcional únicamente el canal 26
tenga un nivel de señal de salida de 120 dbuv.

En modo manual y siguiendo los pasos anteriores supongamos que esta configuración se lleva a
cabo en BN1 por lo que seleccionamos la entrada IN que tengamos cableada (IN1, IN2, IN3, IN4),
en este caso seleccionamos IN1, una vez dentro de esta, ‘SOLO’ seleccionamos el canal de
entrada que queremos añadir en este caso primero añadimos el canal 26.

Para ajustar el nivel de salida, pulsamos para acceder y ajustamos el nivel de salida con valor a
120 dbuv una vez, una vez confirmado salvamos los cambios.

*De esta manera tenemos nuestro canal 26 en IN1 con los parámetros solicitados configurado
correctamente.

7. Identifica los pasos a seguir para modificar la atenuación de toda la banda de FM a 2db.

En modo manual para ajustar la entrada FM/BI seleccionamos la opción y pulsamos entrada
FM/BI atenuación por defecto es de 0 dB. Para la banda FM/BI solo necesitaremos ajustar la
Atenuación. El rango de atenuación es de 0 a 30dB.

Para ajustarla entramos a esta opción y en este caso seleccionamos con valor de 2 db a atenuar
.Cuando hayamos ajustado la atenuación a nuestras necesidades, pulsamos para confirmar.

8. Identifica los pasos a seguir para modificar la atenuación de la entrada de SAT a 1 db y

permitir el paso de corriente de control del decodificador satélite al LNB.
Partiendo con la configuración en modo manual, en el caso de la CAD-814 tenemos también una
entrada SAT, donde también podremos ajustar la alimentación de la LNB y/o atenuar la señal.

Para ajustar la atenuación SAT pulsamos a los ajustes de la atenuación con la opción para
confirmar. El rango de ajuste es de 0 a 20 dB, en este caso será con valor de 1 db para aceptar,
una vez confirmado salvamos los cambios.

Desde aquí indicaremos si queremos alimentar la LNB desde la central programable, o no, o
dejar pasar la corriente. Pulsamos para confirmar y seleccionamos los distintos voltajes (13 v -
es polarización vertical - o 18 v - es polarización horizontal). En caso de querer volver al menú
Manual pulsamos la flecha de retorno para retroceder.

9. Identifica los pasos a seguir para modificar la atenuación de la banda III (DAB) a 5db.

Partiendo con la configuración en modo manual, para ajustar la atenuación en BIII (DAB)
pulsamos la opción de atenuación para acceder y ajustamos la atenuación con valor de 5 dB. El
rango de ajuste es de 0 a 10 dB, una vez confirmado salvamos los cambios.

10. Utilizando el material del taller realiza el siguiente montaje.

1. Orienta la antena terrestre hacia el rebote de señal de UHF y conéctala a la entrada IN1.
2. Orienta la antena parabólica hacia el satélite ASTRAI y conéctala a la entrada SAT.
3. Comprueba los Ajustes generales de la central. Modo de canales EUROPEO, filtro LTE
desactivado, CATV desactivado, solo 1 salida TV-SAT.

4. PROGRAMACIÓN MODO AUTOMÁTICO:

Programa la central con los siguientes parámetros:

Umbral 45 db, nivel de salida 100 dbuv y realiza la búsqueda automática.

Comprueba con el medidor de campo que el nivel de señal para los canales de la banda
UHF detectados es el previamente configurado.

¿Se cumple también el ajuste de nivel de señal para la banda satélite?

Sí se cumplen con los ajustes para la banda satélite.

Incorpora una captura de pantalla en donde se observe el nivel de señal de salida

configurado en la banda UHF.
5. PROGRAMACIÓN MODO MANUAL:

Borra la configuración de canales previamente detectados tal como se indica en el

manual de la centralita

Programa la central en modo MANUAL con los siguientes parámetros:

Entrada:

Añade dos canales adyacentes de UHF de tu elección para la entrada IN1 según lo
explicado en el manual. (Elige dos de los canales que has detectado previamente en
modo automático).

Para el caso de SAT, habilita la opción de paso de corriente hacia el LNB selecciónando
el valor PASO en el campo ENTRADA SAT. Ello permitirá al medidor de campo poder
seleccionar la banda baja/banda alta y la polarización del LNB.

Atenuación entrada SAT: 0db

Salida:

Nivel salida UHF: 110 dbuv.

Pendiente UHF 0db.

Añade una captura de pantalla en donde se observe el nivel de salida de los dos canales
adyacentes y en donde se observe que tal nivel es de 110 dbuv.
¿Aplica el nivel de salida prefijado para la banda SAT?

Sí se aplica el nivel prefijado.

Finalmente particulariza el nivel de señal para el canal UHF más alto con un nivel de
señal de 115dbuv. Añade una captura de pantalla en donde se observe el nivel de salida
de los dos canales adyacentes y en donde se observe que el canal inferior presenta una
señal de salida de 110dbuv, y el canal superior de 115dbuv.
