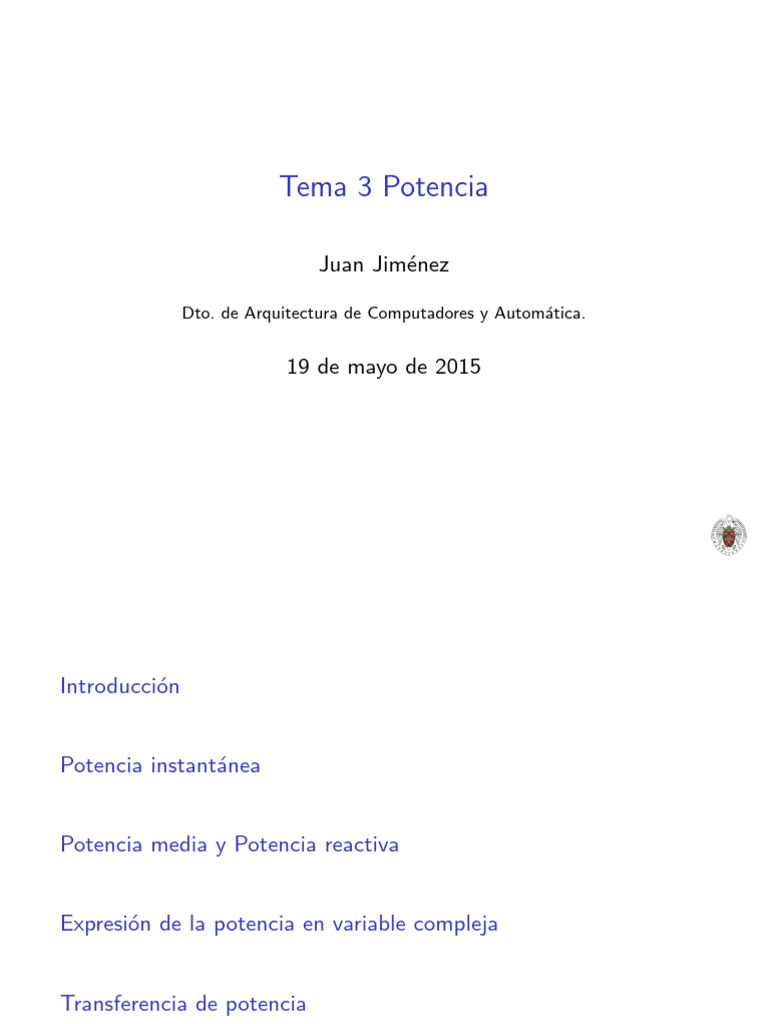

Tema 3 Potencia

Juan Jiménez

Dto. de Arquitectura de Computadores y Automática.

19 de mayo de 2015
Introducción

Potencia instantánea

Potencia media y Potencia reactiva

Expresión de la potencia en variable compleja

Transferencia de potencia
ı́ndice

Introducción

Potencia instantánea

Potencia media y Potencia reactiva

Expresión de la potencia en variable compleja

Transferencia de potencia
Potencia suministrada/consumida

1. El objetivo es obtener la potencia media que un voltaje o una

corriente sinusoidal suministra o extrae de un par de
terminales.
2. Su importancia radica en que los aparatos eléctricos están
diseñados para convertir energı́a eléctrica de o a otros tipos de
energı́a.
3. Las especificaciones de voltaje y corriente de un equipo
eléctrico determinan la máxima potencia que puede manejar el
aparato.

i
V = Vm cos(ωt + θv ) + 1
V
I = Im cos(ωt + θI )
- 2
ı́ndice

Introducción

Potencia instantánea

Potencia media y Potencia reactiva

Expresión de la potencia en variable compleja

Transferencia de potencia
Potencia instantánea

Por convenio, se suele desplazar la base de tiempos de modo de el

instante de tiempos t = 0 coincida con el paso de la intensidad por
un máximo,

V = Vm cos(ωt + θv − θI )
I = Im cos(ωt)

La razón de este cambio es que simplifica el análisis del consumo

de potencia para circuitos en estado estacionario sinusoidal.
Potencia instantánea

Aplicando la definición de potencia,

p = VI = Vm cos(ωt + θv − θI ) · Im cos(ωt)

Haciendo uso de la identidad trigonométrica,

1 1
cos α cos β = cos(α − β) + cos(α + β)
2 2
Podemos expresar la potencia instantánea como,
Vm Im Vm Im
p= cos(θv − θi ) + cos(2ωt + θv + θi )
2 2
Potencia instantánea (cont.)

Y haciendo uso de la identidad trigonométrica,

cos(α + β) = cos(α) cos(β) − sin(α) sin(β)

Obtenemos finalmente,
Vm Im Vm Im
p= cos(θv − θi ) + cos(θv − θi ) cos(2ωt)+
2 2
Vm Im
− sin(θv − θi ) sin(2ωt)
2
Potencia Instantánea (cont.)

1.0
1. La frecuencia de la potencia
i estacionaria (A)
Voltaje (V) instantánea es doble que la del
Potencia i (watt)
0.5
voltaje y la corriente.
2. En general, tendrá un nivel
0.0
continuo debido al término
Vm Im
2 cos(θv − θi )
−0.5 3. Puede tomar valores negativos
en una parte del ciclo: Se extrae
−1.0
energı́a de los condensadores
0.0 0.2 0.4 0.6 0.8 1.0
t (s)
o/y inductores presentes en el
circuito.
ı́ndice

Introducción

Potencia instantánea

Potencia media y Potencia reactiva

Expresión de la potencia en variable compleja

Transferencia de potencia
¿Dos tipos de potencia?
Podemos reescribir la ecuación de la potencia instantánea como,

p = P + P cos(2ωt) + Q sin(2ωt)

Donde,
1. P recibe el nombre de potencia media,
Vm Im
P= cos(θv − θi )
2
2. Q recibe el nombre de potencia reactiva
Vm Im
Q= sin(θv − θi )
2
La potencia media P se denomina potencia real o activa.
Representa la potencia eléctrica transforma en otra forma de
potencia.
Potencia media P

La potencia media coincide con el promedio de la potencia

instantánea sobre un ciclo o periodo, T = 2π
w , de la señal,
Z t0 +T
1
P= pdt
T t0

En nuestro caso,
Z t0 +T
Vm Im
P= [cos(θv − θi )+
2T t0
+ cos(θv − θi ) cos(2ωt) − sin(θv − θi ) sin(2ωt)]dt
Vm Im
P= cos(θv − θi )
2
Circuito puramente resistivo

1. En un circuito que solo contiene resistencias, el voltaje y la

intensidad están en fase, θv = θi ,

p = P + P cos(2ωt)

2. Para este caso:

P = Vm2Im cos(θv − θi ) = Vm2Im
Q = Vm2Im sin(θv − θi ) = 0.
3. Por esta razón la potencia instantánea de un circuito
puramente resistivo, recibe también el nombre de Potencia
real instantánea.
Circuito puramente resistivo (cont.)

2.0
Circuito puramente resistivo
i estacionaria (A)
1.5 Voltaje (V)
1.0 Potencia i (watt)

0.5

0.0

−0.5

−1.0

−1.5

−2.0
0.0 0.2 0.4 0.6 0.8 1.0
t (s)
En un circuito puramente resistivo la potencia siempre es positiva
(potencia consumida).
Circuito puramente inductivo

1. En un circuito puramente inductivo, el voltaje y la intensidad

están desfasados 90o es decir, θv − θi = π/2,

Vm Im
p=− sin(2ωt)
2
2. Para este caso,
P = Vm2Im cos(θv − θi ) = 0
Q = Vm2Im sin(θv − θi ) = − Vm2Im
3. La potencia instantánea oscila entre el circuito y la fuente que
lo alimenta. Se trata de potencia puramente reactiva.
Circuito puramente inductivo (cont.)
6
Circuito puramente inductivo
i estacionaria (A)
4 Voltaje (V)
Potencia i (watt)
2

−2

−4

−6
0.0 0.2 0.4 0.6 0.8 1.0
t (s)

1. Si p > 0 se almacena energı́a en los campos magnéticos

relacionados con los elementos inductivos.
2. Si p < 0 Se extrae energı́a de dichos campos magnéticos.
Circuito puramente capacitivo

1. En un circuito puramente capacitivo, el voltaje y la intensidad

están desfasados −90o es decir, θv − θi = −π/2,

Vm Im
p= sin(2ωt)
2
2. En este caso,
P = Vm2Im cos(θv − θi ) = 0
Q = Vm2Im sin(θv − θi ) = Vm2Im
3. La potencia instantánea oscila entre el circuito y la fuente que
lo alimenta. Se trata de potencia reactiva Q
Circuito puramente capacitivo (Cont.)

6
Circuito puramente capacitivo
i estacionaria (A)
4 Voltaje (V)
Potencia i (watt)
2

−2

−4

−6
0.0 0.2 0.4 0.6 0.8 1.0
t (s)

1. Si p > 0 se almacena energı́a en los campos eléctricos

relacionados con los elementos capacitivos.
2. Si p < 0 Se extrae energı́a de dichos campos eléctricos.
Potencia real y potencia reactiva

1. La potencia consumida en un circuito es tan solo la potencia

media o real P. Su unidad es el watio (voltio x amperio)
2. En los circuitos puramente capacitivos o inductivos en régimen
permanente no hay propiamente consumo de potencia. Tan
solo hay un intercambio entre la fuerte y el circuito.
3. La potencia Q, potencia reactiva, no es propiamente una
potencia. Aunque tiene las mismas dimensiones que la
potencia real, de hecho sus unidades se definen como
voltio-amperio reactivo (var), para distinguirla de la potencia
media.
Factor de potencia

1. La cantidad ϕ = θv − θi recibe el nombre de ángulo de fase

del factor de potencia.
2. La cantidad fp = cos(ϕ) recibe el nombre de factor de
potencia
3. La cantidad fr = sin(ϕ) recibe el nombre de factor reactivo
Factor de potencia (cont.)

El factor de potencia por sı́ solo no describe la relación de fase

entre el voltaje y la intensidad en un circuito:
cos(θv − θi ) = cos(θi − θv ). Para remediar este problema se suele
indicar
1. Factor de potencia en retando: inplica que la corriente esta
retrasada con respecto al voltaje, lo que quiere decir que
tenemos una carga inductiva.
2. Factor de potencia en avance: implica que la corriente esta
adelantada con respecto al voltaje, por lo que tenemos una
carga capacitiva.
Voltaje eficaz y potencia

Es posible expresar la potencia en función de la tensión eficaz.

Supongamos que se aplica una tensión sinusoidal a los terminales
de una resistencia, La potencia media podrı́a calcularse como,

Vm cos(ωt + θv ) = I · R
+ 1 to +T Vm2 cos2 (ωt + θv )
Z
P= dt
T t0 R
1 1 to +T Vm2 cos2 (ωt + θv )
 Z
V = Vm cos(ωt + θv ) R
P= dt
R T t0 R
I | {z }
- Vef2

Vef2
P= = Ief2 R
R
Voltaje eficaz y potencia (cont.)

1. La energı́a suministrada durante un tiempo T por una fuente

sinusoidal de voltaje a una resistencia R es la misma que
suministrarı́a durante el mimo tiempo a la misma resistencia
una fuente de voltaje continuo de valor, V = Vef
2. Tanto la potencia media como la reactiva pueden expresarse
en función del voltaje eficaz y la intensidad eficaz,

P = Vef Iif cos(θv − θi )

Q = Vef Iif sin(θv − θi )

3. El voltaje eficaz es el valor que suele especificarse en los

equipos que consumen corriente alterna.
ı́ndice

Introducción

Potencia instantánea

Potencia media y Potencia reactiva

Expresión de la potencia en variable compleja

Transferencia de potencia
Potencia compleja

1. Podemos expresar el valor de la potencia como un número

complejo, combinando la potencia real y la potencia reactiva,

S = P + jQ

2. Para la potencia compleja se emplean las mismas unidades

(var) que para la potencia reactiva.
3. Su magnitud, |S|, se denomina potencia aparente.
Representación gráfica de la potencia

Los valores de las potencias, real, reactiva y aparente se pueden

representar formando un triángulo rectángulo, donde el ángulo
entre la potencia real y la potencia aparente es ángulo del factor de
potencia ϕ = θv − θi .
1. P = |S| cos(ϕ) El factor de
potencia indica que parte de
|S|
la potencia aparente
Q
corresponde a potencia real.
ϕ 2. Q = |S| sin(ϕ) El factor
reactivo indica que parte de
P
la potencia corresponde a
potencia reactiva.
Expresión de la potencia a partir de fasores

P Q
z }| { z }| {
Vm Im Vm Im
S = cos(θV − θI ) + j sin(θV − θI )
2 2
Vm Im
S = [cos(θV − θI ) + j sin(θV − θI )]
2
Vm Im j(θv −θi ) Vm Im j(θv −jθi )
S = e = e e
2 2
Vm Im 1
S = θv − θi = Vm θv Im −θi )
2 2
S = Vef Ief 2 θv − θi = Vef θv Ief −θi )
1
S = P + jQ VI∗ = Vef I∗ef
2
La potencia compleja es el producto del fasor del voltaje eficaz por
el fasor conjugado de la corriente eficaz
Potencia para una impedancia genérica

Supongamos que tenemos un circuito que puede ser sustituido por

una impedancia equivalente Z

Vef = Z Ief

Ief S = Vef I∗ef = Z Ief I∗ef = ZIef2

a
S = Ief2 Z = Ief2 (R + jX ) = P + jQ

Vef Z E igualando las partes real e

imaginaria,

b 1
P = Ief2 R = Im2 R
2
2 1 2
Q = Ief X = Im X
2
Potencia para una impedancia genérica (cont.)

Si despejamos la intensidad en lugar del voltaje,

∗
Vef2

Vef
S= Vef I∗ef = Vef =
Ief Z Z∗
a
Vef2
S= = P + jQ
Z∗
Vef Z

Vef2
b P= si Z es una resistencia pura
R
V2
Q = ef si Z es una reactancia pura
X
Teorema de Boucherot
En un sistema en régimen estacionario sinusoidal constituido por
más de un dispositivo (ya sea en serio o en paralelo) se puede
demostrar que:
1. La potencia activa total es la suma aritmética de las potencias
activas individuales,
Xn
Pt = Pi
i=1
2. La potencia reactiva total es la suma aritmética de las
potencias reactivas individuales,
n
X
Qt = Qi
i=1
3. La potencia aparente compleja total es la suma vectoral de las
potencias aparentes complejas,
n
X n
X
St = Pi + j Qi
i=1 i=1
ı́ndice

Introducción

Potencia instantánea

Potencia media y Potencia reactiva

Expresión de la potencia en variable compleja

Transferencia de potencia
1. Un dispositivo eléctrico demanda habitualmente más potencia
aparente S que potencia media P
2. La potencia media representa la salida útil del dispositivo
convertidor de energı́a. Por tanto, es deseable que el factor de
potencia para un dispositivo eléctrico sea próximo a la unidad,
cos(θv − θi ) ≈ 0
3. La mayorı́a de los dispositivos eléctricos de trabajan con un
factor de potencia en retardo. sin(θv − θi ) < 0
4. Una manera de mejorar la potencia media suministrada, es
añadir a la lı́nea un condensador, que acercará a cero el factor
de retardo y a uno el factor de potencia.
Máxima transferencia de potencia

En los sistemas diseñados para transferir potencia, la capacidad de

hacerlo, juega un papel importante en su diseño:
1. Sistemas de generación transmisión y distribución de energı́a
eléctrica. Deben ser eficientes para perder un portecentaje de
energı́a lo menor posible.
2. Sistemas que transmiten información a través de señales
eléctricas. Transmitir la maxima potencia ya que la cantidad
de potencia disponible es pequeña.
Máxima transferencia de potencia (cont.)

ZTh
a a

+
ZL ⇒ − VTh ZL

b b
Si sustituimos una red de suministro de potencia por su circuito
equivalente de Thévenin,
)
ZTh = RTh + jXTh VTh Vth 0o
⇒I= =
ZL = RL + jXL Zeq (RTh + RL )2 + (XTh + XL )2

Donde hemos tomado el voltaje de Thévenin como el fasor de

referencia: 0o
Máxima transferencia de potencia (cont.)

Podemos ahora expresar la potencia media suministrada a la carga

ZL en función de su componente real RL ,

|Vth |2
P = I2 RL = RL
((RTh + RL )2 + (XTh + XL )2

Calculando las parciales respecto a RL y XL e igualando a 0,

∂P −|Vth |2 2RL (XTh + XL )

= =0
∂XL [(RTh + RL )2 + (XTh + XL )2 ]2
−|Vth |2 (RL + RTh )2 + (XTh + XL )2 − 2RL (RL + RTh

∂P
= =0
∂XL [(RTh + RL )2 + (XTh + RL )2 ]2
Máxima transferencia de potencia (cont.)

De las ecuaciónes anteriores se obtiene directamente que,

XL = −XTh
q
RL = RTh2 + (X + X )2
L Th

Por tanto la máxima potencia media se obtiene cuando,

∗
ZL = ZTh (1)

Si sustituimos en la expresión de la potencia,

VTh 2 RL 1 VTh 2 1 Vm2

Pmax = = =
4RL2 4 RL 8 RL

Donde se ha sustituido el voltaje eficaz de Thévenin por su valor

máximo
