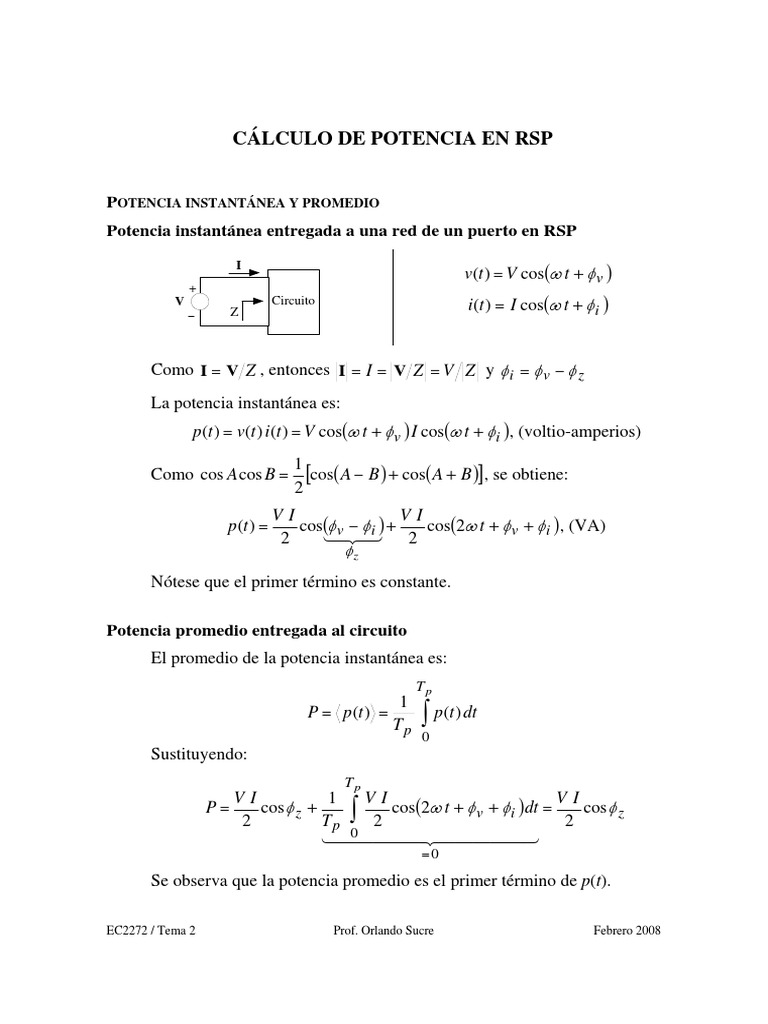

CÁLCULO DE POTENCIA EN RSP

POTENCIA INSTANTÁNEA Y PROMEDIO

Potencia instantánea entregada a una red de un puerto en RSP

v(t ) = V cos(ω t + φv )
I
+
V Circuito i (t ) = I cos(ω t + φ i )
− Z

Como I = V Z , entonces I = I = V Z = V Z y φ i = φ v − φ z
La potencia instantánea es:
p (t ) = v(t ) i (t ) = V cos(ω t + φ v ) I cos(ω t + φi ), (voltio-amperios)

Como cos A cos B =

1
[cos( A − B ) + cos( A + B )] , se obtiene:
2
VI VI
p (t ) = cos(φ v − φi ) + cos(2ω t + φ v + φi ) , (VA)
2 1424 3 2
φz

Nótese que el primer término es constante.

Potencia promedio entregada al circuito

El promedio de la potencia instantánea es:
Tp
1
P = p (t ) =
Tp ∫ p(t ) dt
0
Sustituyendo:
Tp
VI 1 VI VI
P= cos φ z + cos(2ω t + φ v + φi ) dt =
∫ cos φ z
2 Tp 2 2
14044442444443
=0
Se observa que la potencia promedio es el primer término de p(t).

EC2272 / Tema 2 Prof. Orlando Sucre Febrero 2008

 En términos de impedancia:
Como Z = R + j X, entonces cos φ z = R Z . Entonces:
2
VI V I R I 2R 1 ⎛ V ⎞
P= cos φ z = = = ⎜⎜ ⎟⎟ R , vatios (W)
2 2 Z 2 2⎝ Z ⎠

La potencia promedio entregada a un circuito en RSP es igual a la potencia

disipada en la resistencia equivalente del circuito, y se denomina potencia
activa. La potencia promedio entregada a un circuito reactivo puro es nula.

Corrientes y voltajes efectivos (o eficaces).

Una corriente (o tensión) efectiva es aquella corriente (o tensión) de C.C.

que transfiere a una resistencia la misma potencia promedio que
suministra la corriente (o tensión) de C.A. dada.

Para un circuito resistivo en RSP, se tiene:

2
I 2R 2 2 V 2 Vef 2
P= = I ef R ⇒ I ef = I; P= = ⇒ Vef = V
2 2 2R R 2

Para una forma de onda periódica arbitraria, se tiene:

1
p (t ) = (i (t ) )2 R ⇒ P = ∫ (i(t ))
2
R dt = I ef 2 R
T
T
De aquí:
1
∫ (i(t ))
2
I ef = dt = I RMS
T
T

1
∫ (v(t ) )
2
Vef = dt = VRMS
T
T

EC2272 / Tema 2 Prof. Orlando Sucre Febrero 2008

 El valor efectivo de una forma de onda periódica de voltaje o corriente es
la raíz cuadrada del promedio del cuadrado del voltaje o la corriente, es
decir, la raíz (cuadrada) de su media cuadrática, lo que se abrevia RMS
(Root Mean Squared, por sus siglas en inglés).
IMPORTANTE:
• Los valores efectivos (o RMS) de voltajes y corrientes permiten
calcular la potencia de C.A. en una resistencia de la misma forma que
se calcula la potencia de C.C.

• Los voltímetros y amperímetros de C.A. están calibrados para medir

voltajes y corrientes eficaces correspondientes a ondas sinusoidales.
Por lo tanto, sus lecturas son erróneas para otras formas de onda.

• En el ámbito industrial y doméstico, los voltajes y corrientes de

operación de sistemas y aparatos que funcionan conectados a la red de
60 Hz se especifican como valores efectivos (RMS).

Potencia activa en RSP en términos de los valores efectivos.

2
R ⎛ Vef ⎞
P = Vef I ef cos φ z = Vef I ef = I ef 2 R = ⎜⎜ ⎟ R
⎟
Z ⎝ Z ⎠

Potencia aparente y Factor de potencia.

Supóngase que se desea determinar la potencia activa entregada a una
carga por una fuente de C.A. midiendo el voltaje y la corriente con un
montaje como el mostrado en la figura.

Ief

Fuente Vef Carga

EC2272 / Tema 2 Prof. Orlando Sucre Febrero 2008

 Una persona sin suficientes conocimientos de C.A. afirmaría que el
producto Vef I ef es la potencia activa entregada a la carga. Sin embargo,

dicho producto en realidad es mayor o igual que la potencia activa,

coincidiendo con ésta solamente si la carga es resistiva.
Por lo tanto, el producto Vef I ef se conoce como potencia aparente S:

S = Vef I ef (VA)

Al cociente entre la potencia activa y la potencia aparente se define como

factor de potencia (fp):
P
P = S cosφ z ⇒ fp = = cosφ z ; 0 ≤ cosφ z ≤ 1
S
El factor de potencia mide qué fracción de la potencia aparente representa
la potencia activa. Dicho factor es importante en el ámbito industrial, ya
que determina la eficiencia de conversión de voltajes y corrientes en
potencia activa (trabajo por unidad de tiempo).

Potencia compleja y potencia reactiva.

La expresión P = S cosφ z sugiere definir a P como la parte real de un
número complejo S cuya magnitud es S y que forma con P un ángulo en
el plano complejo igual a φ z . Al complejo S se le denomina potencia
compleja, medido en voltio-amperios (VA). NO ES UN FASOR.
La potencia compleja puede representarse en forma polar y en forma
rectangular:
S = S∠φ z = P + jQ ,
donde Q es la parte imaginaria de la potencia compleja, denominada
potencia reactiva y medida en voltio-amperios reactivos (VAR).
Es fácil verificar que Q = S senφ z .

EC2272 / Tema 2 Prof. Orlando Sucre Febrero 2008

 La potencia compleja S puede expresarse en términos de los fasores de
voltaje y corriente:
V I 1 1
S = Vef I ef ∠φ z = ∠(φ v − φi ) = V ∠φ v I ∠(− φi ) = V I *
2 2 2 2
De aquí se tiene que:
1 1
P = Re{V I *} Q = Im{V I *}
2 2

I2 I 2R I2 I 2X
P= Re{Z } = Q= Im{Z } =
2 2 2 2

Se definen también fasores efectivos de voltaje y corriente, cuya amplitud

es el valor efectivo correspondiente:
Vef = Vef ∠φ v I ef = I ef ∠φi

{
v(t ) = Re 2 Vef e jω t } {
i(t ) = Re 2 I ef e jω t }
En términos de los fasores efectivos e impedancias, se tiene:

S = Vef ⎛⎜⎝ I ef ⎞⎟⎠ * {

P = Re Vef ⎛⎜⎝ I ef ⎞⎟⎠ * } {
Q = Im Vef ⎛⎜⎝ I ef ⎞⎟⎠ *}
S = I ef 2 Z P = I ef 2 Re{Z } = I ef 2 R Q = I ef 2 Im{Z } = I ef 2 X

Triángulos de potencia compleja e impedancia para un circuito en RSP.

Im{S} Im{Z}

S Z
Q X

φz φz
Re{S} Re{Z}
P R

EC2272 / Tema 2 Prof. Orlando Sucre Febrero 2008
