PROBLEMAS PROPUESTOS N° 08

Para los grupos: A, B, C, D

ASIGNATURA: MECÁNICA DE MATERIALES 2

Semestre: 2023-2

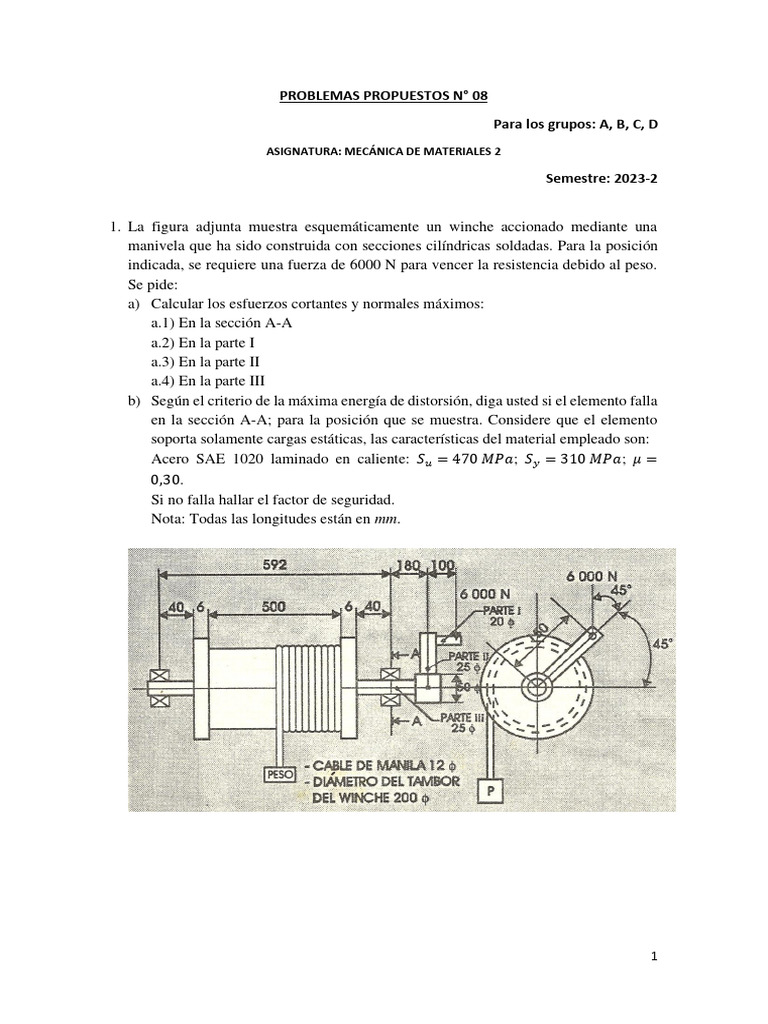

1. La figura adjunta muestra esquemáticamente un winche accionado mediante una

manivela que ha sido construida con secciones cilíndricas soldadas. Para la posición
indicada, se requiere una fuerza de 6000 N para vencer la resistencia debido al peso.
Se pide:
a) Calcular los esfuerzos cortantes y normales máximos:
a.1) En la sección A-A
a.2) En la parte I
a.3) En la parte II
a.4) En la parte III
b) Según el criterio de la máxima energía de distorsión, diga usted si el elemento falla
en la sección A-A; para la posición que se muestra. Considere que el elemento
soporta solamente cargas estáticas, las características del material empleado son:
Acero SAE 1020 laminado en caliente: 𝑆𝑢 = 470 𝑀𝑃𝑎; 𝑆𝑦 = 310 𝑀𝑃𝑎; 𝜇 =
0,30.
Si no falla hallar el factor de seguridad.
Nota: Todas las longitudes están en mm.

1
2. Un elemento de acero tiene aplicados un momento de torsión de 115500 N.mm y una
carga axial de 9100 N, como se muestra en la figura adjunta. Se pide: (a) El estado
tensional del punto crítico e indique la ubicación del mismo, (b) El esfuerzo cortante
máximo; (c) El esfuerzo normal máximo: (d) El esfuerzo norma mínimo.

3. Para el ensamble del brazo del pedal de la bicicleta de la figura adjunta con una fuerza
aplicada por el ciclista de 1 500 N en el pedal, determine el esfuerzo de Von Mises en
el brazo del pedal de 15 mm de diámetro. El pedal se sujeta al brazo con una cuerda de
12 mm. Obtenga el esfuerzo de Von Mises en el tornillo. Calcule el factor de seguridad
contra carga estática, si el material tiene una Sy = 350 MPa.

2
4. La figura adjunta muestra un juguete infantil llamado cangurín. El niño se para sobre
las almohadillas, aplicando la mitad de su peso sobre cada lado. Luego, salta hacia
arriba manteniendo las almohadillas contra sus pies, y rebota con el resorte que
amortigua el impacto y almacena energía para facilitar cada rebote. Suponga un niño
de 60 lb de peso y una constante de resorte de 100 lb/in. El cangurín pesa 5 lb. Diseñe
las secciones de la viga en voladizo de aluminio, sobre las cuales el niño se mantiene
saltando 2 in arriba del suelo, con un factor de seguridad de 2. Use aluminio de la serie
1100. Defina el perfil y el tamaño de la viga.

5. En la figura adjunta se muestran unas tenazas para hielo. El hielo pesa 50 lb y tiene 10
in de ancho entre las tenazas. La distancia entre los mangos es de 4 in y el radio medio
r de un elemento de la tenaza es de 6 in. Las dimensiones de la sección transversal
rectangular son 0.750 in de profundidad por 0.312 in de ancho. Calcule el factor de
seguridad de las tenazas, si su Sy = 30 kpsi.

3
6. Determine las dimensiones necesarias del perno de la horquilla de la figura adjunta,
para resistir una fuerza aplicada de 130 000 lb. También determine el radio exterior
del extremo de la horquilla, de manera que no falle al desgarramiento ni a la presión
por contacto, si las pestañas de la horquilla tienen 2.5 in de espesor cada una. Use un
factor de seguridad de 3 para todos los modos de falla. Suponga una Sy = 89.3 kpsi
para el perno y una Sy = 35.5 kpsi para la horquilla.

7. La varilla que se ilustra en la figura adjunta está hecha de acero 𝐴𝐼𝑆𝐼 1040 y tiene dos
dobleces a 90°. Use la teoría de energía de distorsión y la teoría de esfuerzo cortante
máximo, para determinar el diámetro mínimo de la varilla, para un factor de seguridad
de 2 en la sección más crítica.

4
8. El eje que se muestra en el boceto de la figura adjunta está hecho de acero 𝐴𝐼𝑆𝐼 1020.
Determine la sección más crítica usando la teoría de energía de distorsión y la teoría
de esfuerzo cortante máximo: Las dimensiones de los distintos diámetros que se
muestran son 𝑑 = 30 𝑚𝑚, 𝐷 = 45 𝑚𝑚 y 𝑑2 = 40 𝑚𝑚.

9. En la figura se muestra un eje montado en cojinetes, en los puntos A y D y tiene poleas

en B y C. Las fuerzas que se muestran actúan en las superficies de las poleas y
representan las tensiones de las bandas. El eje se hará de acero AISI 1035. Use una
teoría de falla conservadora con un factor de diseño de 2 y determine el diámetro
mínimo del eje para evitar la cedencia.

5
10. Un eje de acero dulce de 100 mm de diámetro se somete a un par máximo de 15 kNm
y a un máximo momento flector de 10 kNm en una sección particular. Encuentre el
factor de seguridad según la Teoría del esfuerzo cortante máximo si el límite elástico
en tensión simple es 240 MN/m2.

11. Un eje está sometido a un par máximo de 12 kNm y un momento flector máximo de
9 kNm en una sección determinada. Si el esfuerzo equivalente permisible en tensión
simple es 180 MN/m2, encuentre el diámetro del eje según la teoría del esfuerzo
cortante máximo.

12. En un material las tensiones principales son 50 N/mm2, 40 N/mm2 y – 30 N/mm2,

calcule:
(i) Energía de deformación total,
(ii) Energía de deformación volumétrica,
(iii) Energía de deformación cortante,
(iv) Factor de seguridad sobre el criterio de energía de deformación total si el material
cede a 100 N/mm2.
Tome E = 200 × 103 N/mm2 y la relación de Poisson = 0,3.

13. Un eje de 100 mm de diámetro está sometido a un momento flector de 5 kNm.

Determinar el valor de par máximo que se puede aplicar al eje para cada una de las
siguientes condiciones:
(i) La tensión directa máxima no debe exceder los 120 N/mm2.
(ii) El esfuerzo cortante máximo no debe exceder 60 N/mm2.
(iii) La energía máxima de deformación cortante por unidad de volumen no debe
exceder la inducida por un esfuerzo cortante simple de 80 N/mm2.

14. Los diámetros interior y exterior de un cilindro de hierro fundido son 200 mm y 125
mm respectivamente. Si la resistencia última del hierro fundido es de 150 N/mm2,
encuentre de acuerdo con cada una de las siguientes teorías la Presión interna que
provocaría la rotura:
(i) Teoría del esfuerzo principal máximo;
(ii) Teoría de la deformación máxima;
(iii) Teoría de la energía de deformación máxima.
Considere el índice de Poisson como 0,25. Suponga que no hay tensión longitudinal
en el cilindro.

15. Un eje macizo de sección circular, de 100 mm de diámetro y sometido a flexión y

momentos de torsión, siendo el momento de flexión tres veces los momentos de
torsión. si el directo el límite elástico a la tracción del material es de 350 N/mm2 y el
factor de seguridad sobre el límite elástico debe ser 4.
Calcule los momentos de torsión permisibles mediante las siguientes tres teorías de
falla elástica:
(i) Teoría del esfuerzo principal máximo,

6
 (ii) Teoría del esfuerzo cortante máximo,
(iii) Teoría de la energía de deformación cortante.

OBSERVACIÓN:
Formar grupos con un máximo de 5 integrantes, la presentación de este trabajo será en
físico y con fecha límite el 24/01/2024.
