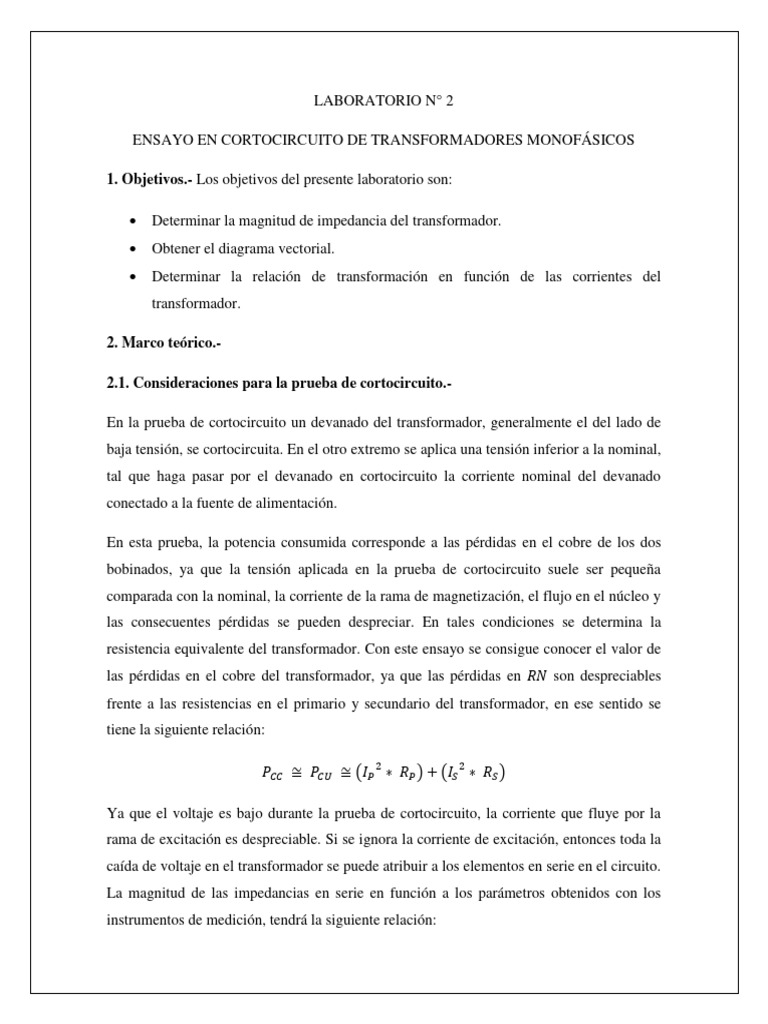

LABORATORIO N° 2

ENSAYO EN CORTOCIRCUITO DE TRANSFORMADORES MONOFÁSICOS

1. Objetivos.- Los objetivos del presente laboratorio son:

 Determinar la magnitud de impedancia del transformador.

 Obtener el diagrama vectorial.
 Determinar la relación de transformación en función de las corrientes del
transformador.

2. Marco teórico.-

2.1. Consideraciones para la prueba de cortocircuito.-

En la prueba de cortocircuito un devanado del transformador, generalmente el del lado de

baja tensión, se cortocircuita. En el otro extremo se aplica una tensión inferior a la nominal,
tal que haga pasar por el devanado en cortocircuito la corriente nominal del devanado
conectado a la fuente de alimentación.

En esta prueba, la potencia consumida corresponde a las pérdidas en el cobre de los dos
bobinados, ya que la tensión aplicada en la prueba de cortocircuito suele ser pequeña
comparada con la nominal, la corriente de la rama de magnetización, el flujo en el núcleo y
las consecuentes pérdidas se pueden despreciar. En tales condiciones se determina la
resistencia equivalente del transformador. Con este ensayo se consigue conocer el valor de
las pérdidas en el cobre del transformador, ya que las pérdidas en 𝑅𝑁 son despreciables
frente a las resistencias en el primario y secundario del transformador, en ese sentido se
tiene la siguiente relación:

( 𝑅 ) ( 𝑅 )

Ya que el voltaje es bajo durante la prueba de cortocircuito, la corriente que fluye por la
rama de excitación es despreciable. Si se ignora la corriente de excitación, entonces toda la
caída de voltaje en el transformador se puede atribuir a los elementos en serie en el circuito.
La magnitud de las impedancias en serie en función a los parámetros obtenidos con los
instrumentos de medición, tendrá la siguiente relación:
Con la lectura del vatímetro, se puede estimar el factor de potencia del circuito en
cortocircuito, con la siguiente relación:

( )

El ángulo de corriente es negativo y el ángulo de impedancia total es positivo, por lo

tanto se tiene la siguiente relación:

3. Equipo e instrumental para laboratorio.-

Para el presente laboratorio, se utilizara el siguiente equipo, instrumental y material:

 Un transformador monofásico, que tiene las siguientes características:

o Tensión nominal: = 400 – 230 (V)

o Corriente nominal: = 6,25 – 10,9 (A)
o Potencia nominal: S = 2,5 (kVA)
o Frecuencia nominal: f = 50 (Hz)

 Un variador de tensión, con las siguientes características:

o Tensión: V = 0 – 240 (V)
o Capacidad S = 1000 (VA)
 Instrumentos de medición:
 Voltímetro:
 Marca: FLUKE 115
 VOLTÍMETRO (AC-DC),
 AMPERÍMETRO (AC-DC),
 OHMÍMETRO.
 PROBADOR DE CONTINUIDAD
 CAPACÍMETRO,
 FRECUENCIMETRO.
 Amperímetro:
 Marca: ALMINIPA
 VOLTÍMETRO (AC-DC),
 AMPERÍMETRO (AC-DC),
 OHMÍMETRO.
 PROBADOR DE CONTINUIDAD
 CAPACÍMETRO, MEDIDOR DE INDUCTANCIAS
 TERMÓMETRO, FRECUENCÍMETRO.
 Un vatímetro
 Amperímetro
 Voltimetro
 Trifásico
 Monofásico
 Potencia reactiva trifásica
 Potencia reactiva monofásica
 Cables para conexión.
 Chicotillos con terminales tipo Tenaza
 Banana,
 Mixto con y sin derivación
4. Circuito para el laboratorio.-

5. Descripción del laboratorio.-

 Realizar el circuito de laboratorio, como se indica en el punto 4.

 Mediante el variador de tensión, incrementar sucesivamente la tensión aplicada,
registrando todas las lecturas para cada modificación de tensión, hasta llegar a la
corriente nominal del lado de corto circuito.
 Se debe tomar en cuenta para los registros de lectura, las características nominales
del transformador.
 Tener el cuidado respectivo para el presente laboratorio.
6. Lecturas obtenidas en el laboratorio.-

TABLA Nº1

Nº lectura
(V) (A) (W) (V)

1 8.23 11.61 4.9 6.51 ¿?

TABLA Nº 2

Nº lectura
(V) (A) (W) (V)

1 8.23 11.61 98 6.51 1.78

7. Cálculos y Gráficos.-

 Calculo de

[ ]
  Calculo de las perdidas en el cobre:

Calculo de la potencia nominal:

Pn
Φ

Sn

( )

 Calculo de las perdidas

 Grafica Corriente vs Tensión

La corriente en 230 voltios será:

 Aquí las pérdidas serian:

8. Análisis de Resultados.-

1. Análisis de pérdidas en el cobre del transformador del laboratorio, que

son las pérdidas en el cobre del transformador.

Pérdidas en el cobre

Las corrientes de Foucault crean pérdidas de energía a través del efecto Joule. Más
concretamente, dichas corrientes transforman formas útiles de energía en calor no deseado,
por lo que generalmente es un efecto inútil, cuando no perjudicial. A su vez disminuyen
la eficiencia de muchos dispositivos que usan campos magnéticos variables, como los
transformadores de núcleo de hierro. Estas pérdidas son minimizadas utilizando núcleos
con materiales magnéticos que tengan baja conductividad eléctrica (como por ejemplo
ferrita) o utilizando delgadas hojas de material magnético, conocidas como laminados.

FLUJOS DISPERSOS PERDIDAS POR HISTÉRESIS

 2. Porque se utilizan las bobinas de cobre en el transformador. Qué tipo de
cobre se utiliza.

Se utilizan las bobinas de cobre porque tiene mejor:

 Coeficiente de expansión.
 Conductividad térmica.
 Conductividad eléctrica.
 Resistencia a la atracción.

Qué tipo de cobre se utilizan:

 Alambre de cobre esmaltado

3. Aplicaciones de los transformadores monofásicos en la industria

eléctrica.

 Pueblos.
 Molinos.
 Talleres de soldadura.

9. Documentos de referencia.-

 Guías de laboratorio Maquinas Eléctricas I – Ing. Víctor H. Flores

Arancibia.
 Stephen J. Chapman: ELECTRIC MACHINERY FUNDAMENTALS, McGraw-
Hill, Fourth Edition, S.A., Bogota, 2005
 Jesús Fraile Mora: MÁQUINAS ELÉCTRICAS, McGraw-Hill; Quinta Edición,
2003
 Pre informe #6 de laboratorio de Maquina eléctricas
 UNIVERSIDAD TÉCNICA DE ORURO

FACULTAD NACIONAL DE INGENIERÍA

INGENIERÍA ELÉCTRICA-INGENIERÍA ELECTRÓNICA

LABORATORIO Nº 2
ENSAYO EN CORTOCIRCUITO DE TRANSFORMADORES MONOFÁSICOS

MATERIA: MAQUINAS ELÉCTRICAS 2 ELT -2731

UNIVERSITARIO: FERNANDEZ BAEZ FABRICIO FABIAN

DOCENTE LABORATORIO: ING.VICTOR HUGO FLORES ARANCIBIA

FECHA: ORURO 30 DE AGOSTO DEL 2019

ORURO-BOLIVIA
