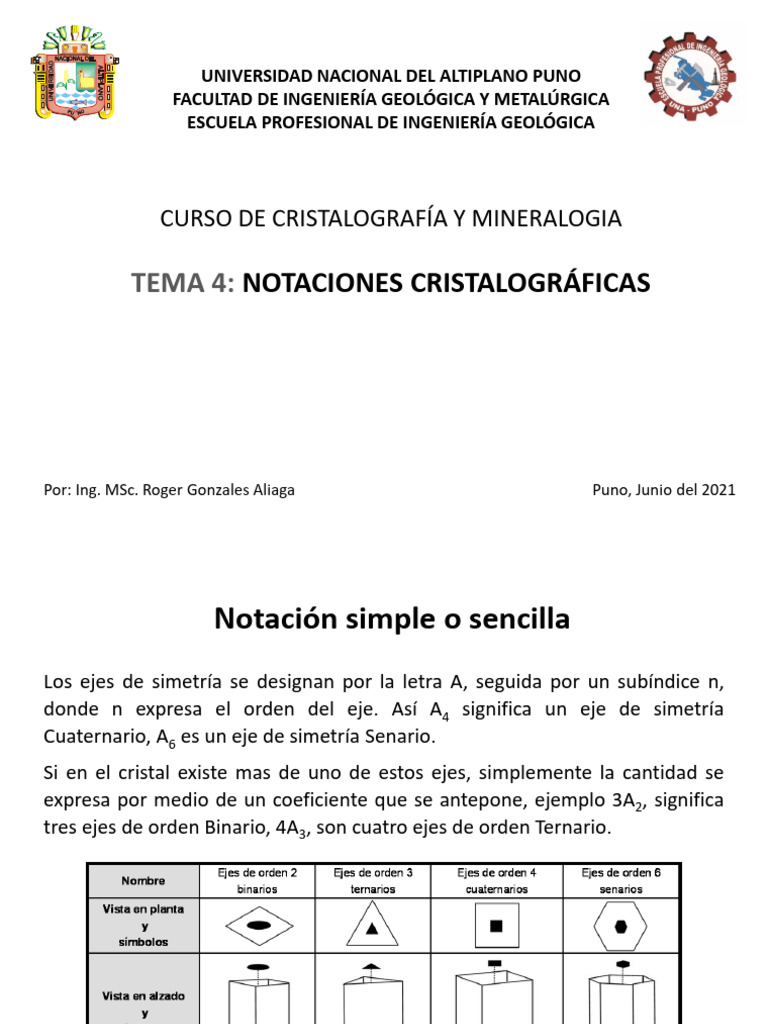

UNIVERSIDAD NACIONAL DEL ALTIPLANO PUNO

FACULTAD DE INGENIERÍA GEOLÓGICA Y METALÚRGICA

ESCUELA PROFESIONAL DE INGENIERÍA GEOLÓGICA

CURSO DE CRISTALOGRAFÍA Y MINERALOGIA

TEMA 4: NOTACIONES CRISTALOGRÁFICAS

Por: Ing. MSc. Roger Gonzales Aliaga Puno, Junio del 2021
 Notación simple o sencilla
Los ejes de simetría se designan por la letra A, seguida por un subíndice n,
donde n expresa el orden del eje. Así A4 significa un eje de simetría
Cuaternario, A6 es un eje de simetría Senario.
Si en el cristal existe mas de uno de estos ejes, simplemente la cantidad se
expresa por medio de un coeficiente que se antepone, ejemplo 3A2, significa
tres ejes de orden Binario, 4A3, son cuatro ejes de orden Ternario.

https://www.google.com/search?q=eje+cuaternario&source=lnms&tbm=isch&sa=X&ved=2ahUKEwj4_bvWx_rw
AhXOILkGHb71CP8Q_AUoAXoECAEQAw&biw=1920&bih=969#imgrc=tdZYSwz8fmKeAM
 Notación simple o sencilla
Los planos de simetría se expresan por medio de una p, de modo que si un cristal tiene
cinco planos, se escribirá 5p, si tiene tres planos, 3p y si carece de ellos, sencillamente
no se escribe la p.
El centro de simetría se hace con la c, Solo se usa una sola vez y solo cuando este
elemento este presente en el cristal.

Tiene en total 9 planos de simetría:

tres que parten el cubo por la mitad y
seis que pasan por las diagonales de
cada cara.

https://www.google.com/search?q=planos+de+simetria&tbm=isch&ved=2ahUKEwjxsMPXx_rwAhVErZUCHfC5CqQQ2cCegQIABAA&oq=planos+de+simetria&gs_lcp=CgNpbWcQA
zICCAAyAggAMgIIADICCAAyAggAMgIIADICCAAyAggAMgIIADICCAA6BAgAEEM6CAgAELEDEIMBOgUIABCxAzoKCAAQsQMQgwEQQ1CJwwtYjwLYITwC2gAcAB4AIABmQKIA
c4mkgEEMi0xOJgBAKABAaoBC2d3cy13aXotaW1nwAEB&sclient=img&ei=llG4YPGNJ8Ta1sQP8POqoAo&bih=969&biw=1920#imgrc=ky319vbhVvzHxM
 Notación Hermann Mauguin
Esta notación es la mas utilizada. Se emplean números en vez de letras, por
ejemplo: 1, significa un eje Monario, 2 eje Binario, 3 eje Ternario, 4, eje
Cuaternario y 6, eje Senario. Los ejes de inversión llevan una barra encima (2).
Los planos de simetría se designan por la letra m. Si existen planos de simetría
perpendiculares se expresan en fracciones (2/m) significa plano de simetría
perpendicular al eje binario.

El centro de simetría no tiene ningún símbolo en especial, si existe en el cristal

queda explicito con la notación de eje y plano de simetría mencionado.
 Índices de Miller
Los índices de Miller son números enteros que pueden ser positivos o
negativos, los cuales van a ser usados para especificar las direcciones y los
planos cristalográficos en todos los siete sistemas cristalinos

Los cristales se encuentran formados por átomos que van a estar ordenados
en una manera repetitiva, periódica y de manera infinita. CELDA UNITARIA.
https://www.youtube.com/watch?v=zN0AyXHsWAM&t=166s
 Índices de Miller
Los índices de Miller se representan con las letras h, k y l; cuando se trabaja
con dimensiones, se puede expresar de la siguiente manera:
• En 3D (h k l)
• En 2D (h k)
• En 1D (h)
La representación de direcciones de vectores y planos, por convención se hace
de la siguiente manera:
• Dirección [h k l]
• Familia de dirección ‹h k l›
• Plano (h k l)
• Familia de planos {h k l}
Se llama Celda unitaria por que los valores de cada eje cartesiano “letra” es
igual a 1; es decir: X=1=h, Y=1=k y Z=1=l.
 Índices de Miller
Isotropía
Los sólidos amorfos son isotrópicos, es decir tienen propiedades que no dependen de
la dirección en que se miden. Por ejemplo la resistencia mecánica, el índice de
refracción y la conductividad eléctrica son iguales en todas direcciones, como en los
líquidos y gases.
Anisotropía
Los sólidos cristalinos son anisotrópicos, es decir, sus propiedades mecánicas y
eléctricas dependen en general de la dirección en que se miden. La anisotropía de los
cristales es una propiedad macroscópica muy importante porque proporciona una
eficaz indicación de la existencia de una red atómica ordenada
 Índices de Miller
Entonces practiquemos con vectores.

Z Z Z
Z`

0 0 0
Y Y Y 0
X X Y`
X X`
En el eje X el vector _
Respuesta [0 1 0] Respuesta [1 1 0] Respuesta [1 0 1]
corta 0, en el Y corta
en su máxima unidad
1 y en el eje Z corta
también 1. Entonces
la dirección del
vector es:
Respuesta [0 1 1]
 Índices de Miller
Entonces practiquemos con planos.

Z Z Z

0 0 0
Y Y Y

X X X
Respuesta (1 0 0) Respuesta (0 0 1) Respuesta (1 1 1)

https://www.youtube.com/watch?v=DD5z1mdcy9g&t=102s
 Índices de Miller
Determinación de los índices de Miller

• Definir el origen
• Determinar los puntos donde el plano intercepta o corta el eje
• Obtener el reciproco de estos números
• Buscar los números mas pequeños que están en la misma relación que los
recíprocos. Los números negativos se escriben con un guion arriba del numero.

https://www.youtube.com/watch?v=2F20g8QZhkE
