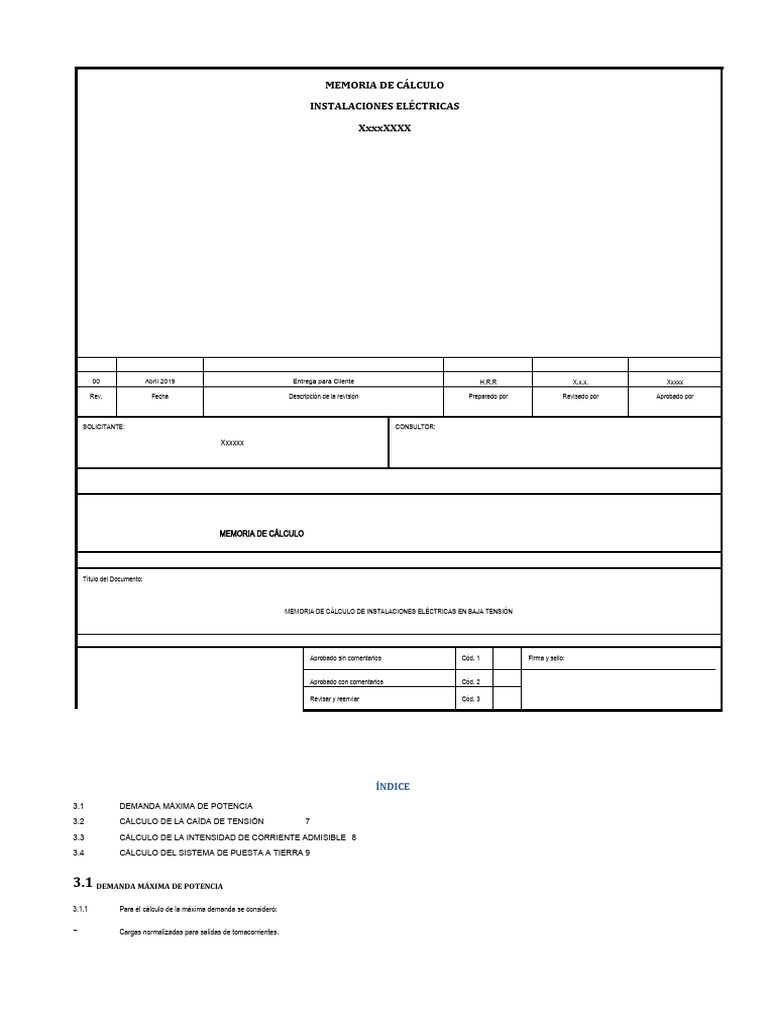

MEMORIA DE CÁLCULO

INSTALACIONES ELÉCTRICAS

XxxxXXXX

00 Abril 2019 Entrega para Cliente H.R.R X.x.x. Xxxxx

Rev. Fecha Descripción de la revisión Preparado por Revisado por Aprobado por

SOLICITANTE: CONSULTOR:

Xxxxxx

MEMORIA DE CÁLCULO

Título del Documento:

MEMORIA DE CÁLCULO DE INSTALACIONES ELÉCTRICAS EN BAJA TENSIÓN

Aprobado sin comentarios Cód. 1 Firma y sello:

Aprobado con comentarios Cód. 2

Revisar y reenviar Cód. 3

ÍNDICE
3.1 DEMANDA MÁXIMA DE POTENCIA
3.2 CÁLCULO DE LA CAÍDA DE TENSIÓN 7
3.3 CÁLCULO DE LA INTENSIDAD DE CORRIENTE ADMISIBLE 8
3.4 CÁLCULO DEL SISTEMA DE PUESTA A TIERRA 9

3.1 DEMANDA MÁXIMA DE POTENCIA

3.1.1 Para él cálculo de la máxima demanda se consideró:

- Cargas normalizadas para salidas de tomacorrientes.

 Doc. N°: 001-IE
MEMORIA DE CÁLCULO
INSTALACIONES ELÉCTRICAS Rev. : 01 Fecha : Abril 2019
“POLIDEPORTIVO 27 DE NOVIEMBRE”
Página: 1/8

- Cargas normalizadas para los centros de alumbrado.

- Factores de demanda de acuerdo al código eléctrico nacional.

3.1.2 Para él cálculo de la demanda máxima y red de servicio particular, se tomó en cuenta el Código Nacional de Electricidad utilización 2006 y las normas del Ministerio de Energía y Minas y el

reglamento de la ley de electricidad N 23406. El cuadro de cargas se adjunta en el Anexo I del presente documento.

3.2 CÁLCULO DE LA CAÍDA DE TENSIÓN

3.2.1 Los parámetros considerados para el cálculo son los siguientes.

- Caída máxima permisible de tensión igual a 2,5% de la tensión nominal en el último tablero.

Sis×0 .0175×In×L
%ΔV = x 100 %
Vn×S
Donde:

%V= Caída de tensión en porcentaje

Sis = Sistema Trifásico (

√3 ) o Sistema Monofásico (2).

S = sección del conductor

In = Corriente nominal en amperios.

L = Longitud en metros.

Vn = Tensión de operación del sistema. (220 voltios)

3.2.2 Los cálculos para la sección de los conductores alimentadores de tableros de distribución y circuitos de distribución se han realizado de acuerdo a lo establecido en el Código Nacional de

electricidad, 2006 Utilización y las fórmulas mencionadas en el párrafo anterior. El cuadro de caída de tensión del campo deportivo se adjunta en el Anexo II del documento.

3.3 CÁLCULO DE LA INTENSIDAD DE CORRIENTE ADMISIBLE

3.3.1 Los parámetros considerados para el cálculo son los siguientes.

a) Para circuitos trifásicos:

P
In=
√3×Vn×f . p
b) Para circuitos monofásicos:

P
In=
Vn×f . p
Donde:

P = Potencia en (W).

I = Corriente en A.

f.p = factor de potencia

Vn = Tensión de operación
 Doc. N°: 001-IE
MEMORIA DE CÁLCULO
INSTALACIONES ELÉCTRICAS Rev. : 01 Fecha : Abril 2019
“POLIDEPORTIVO 27 DE NOVIEMBRE”
Página: 2/8

3.3.2 Los cálculos de las corrientes nominales y de diseño se adjuntan en el Anexo II del documento, de acuerdo al tablero eléctrico del proyecto.

3.3.3 Los cálculos de las corrientes de diseño para cada uno de los circuitos se calculan de la siguiente manera:

Idis=1. 25×In

3.4 CÁLCULO DEL SISTEMA DE PUESTA A TIERRA

3.4.1 Para el cálculo de la puesta a tierra, se está considerando un sistema que sirva y proteja a los circuitos y equipos de alumbrado, tomacorrientes y fuerza en el proyecto.

3.4.2 En principio, el sistema de puesta a tierra estará constituida por un electrodo (o conductor en este caso) de cobre recocido, desnudo, de 7 hilos, trenzado, de 35 mm2 e irá también directamente

enterrado a una profundidad de 60 cm aproximadamente, dentro de una zanja rellenada y compactada con tierra de chacra.

3.4.3 Se está considerando la siguiente expresión de H. B. Dwight, específica para el caso de un conductor horizontal enterrado:

Donde:

R1 = Resistencia del sistema de puesta a tierra, luego de instalado, en ohm

 = Resistividad propia del terreno, en ohm-m

L = Longitud del electrodo (conductor de cobre en este caso)/2, en m

a = radio del electrodo o conductor, en m

s = profundidad de enterramiento del electrodo horizontal x2, en m

En la siguiente tabla se dan los valores de resistividad según el tipo de suelo:

TIPO DE TERRENO RESISTIVIDAD APARENTE

(Ohm – metro)
TERRENO VEGETALES 10 – 50
ARCILLAS , LIMOS 20 – 80
TIERRA DE CULTIVO 50 – 100
ARENAS ARCILLOSAS Y GRAVAS 80 – 200
GRAVAS CON ARENA 1000-2500

De acuerdo al cuadro, para nuestro caso corresponde la resistividad entre 1000 ohm-m. Debido a la naturaleza del terreno se ha considerado reemplazar la tierra del terreno por tierra de cultivo cuya resistividad

está alrededor de los 300 ohm-m.

Los cálculos de los sistemas de puesta a tierra del campo deportivo se encuentran en el Anexo III del presente documento.

Lima, Abril del 2019

ANEXO I
 Doc. N°: 001-IE
MEMORIA DE CÁLCULO
INSTALACIONES ELÉCTRICAS Rev. : 01 Fecha : Abril 2019
“POLIDEPORTIVO 27 DE NOVIEMBRE”
Página: 3/8
 Doc. N°: 001-IE
MEMORIA DE CÁLCULO
INSTALACIONES ELÉCTRICAS Rev. : 01 Fecha : Abril 2019
“POLIDEPORTIVO 27 DE NOVIEMBRE”
Página: 4/8

ANEXO II

M.D. Tensión In Id L S LT EMT Caida Cumple

Distancia Alimentador f.p Suministro ITM N. Ternas S D V%
(kW) (V) (A) (A) (m) (mm2) (mm2) (mm) (V%) < 2,5%Vn

(BM) - (T-SG) CSG 9.23 220 0.85 3ф 28.50 35.62 3x63 A 1.00 2.00 6 6 25 0.13% 0.13% SI

ANEXO III
 Doc. N°: 001-IE
MEMORIA DE CÁLCULO
INSTALACIONES ELÉCTRICAS Rev. : 01 Fecha : Abril 2019
“POLIDEPORTIVO 27 DE NOVIEMBRE”
Página: 5/8

CALCULO DEL SISTEMA DE PUESTA A TIERRA

CAMPO DEPORTIVO 27 DE NOVIEMBRE -SEGUNDA ETAPA
Según IEEE Std 142 - 1991 - Tabla 13

A. SISTEMA DE PUESTA A TIERRA Nº1 (contrapeso )

1. Datos :

Resistividad del terreno (GP) 1000 ohm - m

Longitud de contrapeso ( L ) 50.00 m
Profundidad (s/2) 0.60 cm
Sección del conductor 70.00 mm2
Radio del conductor 0.0075 m

2. Cálculo de la resistencia (R1)

   4L   4L   s   s 
2
 s  
4

R1  Ln
    Ln    2  
     0,5   
4 L   a   s   2L   4L   2 L  

R1 = 21.22 ohm

B. SISTEMA DE PUESTA A TIERRA Nº2 (vertical)

1. Datos :

Resistividad del terreno (GP) 1000 ohm - m

Longitud de varilla ( L ) 2.40 m
Cantidad de sistemas verticales (n) 5.00
Radio de varilla (5/8") 0.0079 m

2. Cálculo de la resistencia (R2)

   4L  
R2  Ln    1
4 L   a  
R2 = 202.19 ohm

La resistencia total será entonces:

1
RT 
 1 4 
  
 R1 R 2 
RT = 13.92 ohm
RT = 4.17 ohm ( con tratamiento al 30%)

Resistencia inferior a 5.00 Ohm para sistemas de ascensores.
