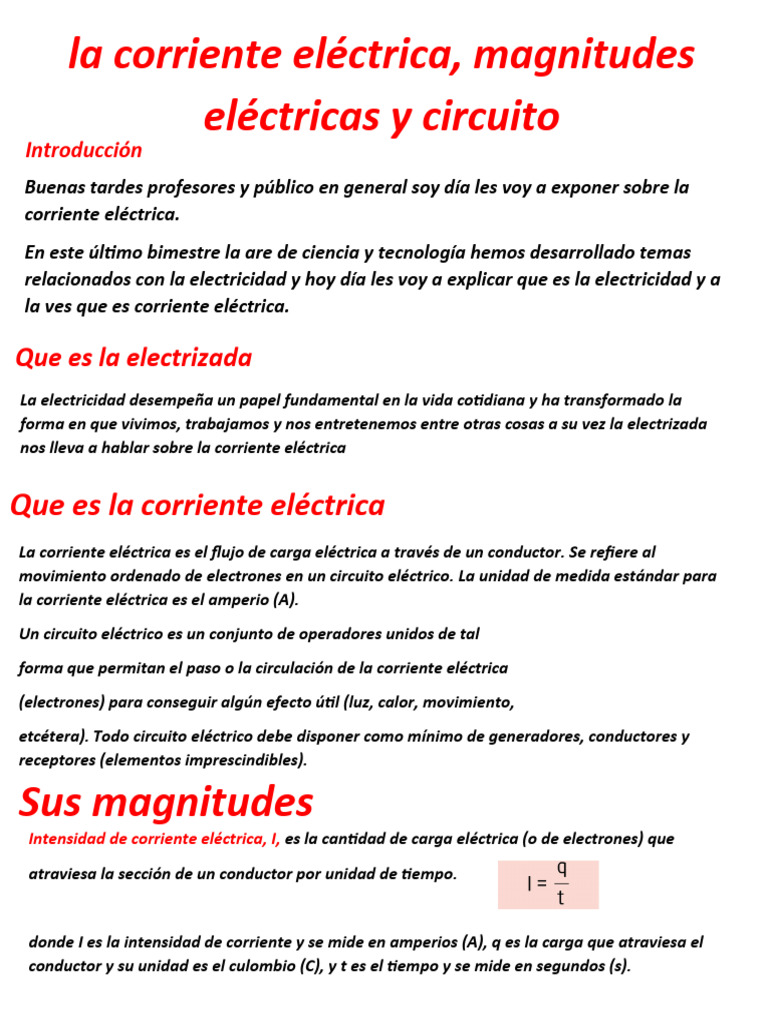

la corriente eléctrica, magnitudes

eléctricas y circuito
Introducción
Buenas tardes profesores y público en general soy día les voy a exponer sobre la
corriente eléctrica.
En este último bimestre la are de ciencia y tecnología hemos desarrollado temas
relacionados con la electricidad y hoy día les voy a explicar que es la electricidad y a
la ves que es corriente eléctrica.

Que es la electrizada
La electricidad desempeña un papel fundamental en la vida cotidiana y ha transformado la
forma en que vivimos, trabajamos y nos entretenemos entre otras cosas a su vez la electrizada
nos lleva a hablar sobre la corriente eléctrica

Que es la corriente eléctrica

La corriente eléctrica es el flujo de carga eléctrica a través de un conductor. Se refiere al
movimiento ordenado de electrones en un circuito eléctrico. La unidad de medida estándar para
la corriente eléctrica es el amperio (A).
Un circuito eléctrico es un conjunto de operadores unidos de tal
forma que permitan el paso o la circulación de la corriente eléctrica
(electrones) para conseguir algún efecto útil (luz, calor, movimiento,
etcétera). Todo circuito eléctrico debe disponer como mínimo de generadores, conductores y
receptores (elementos imprescindibles).

Sus magnitudes
Intensidad de corriente eléctrica, I, es la cantidad de carga eléctrica (o de electrones) que
atraviesa la sección de un conductor por unidad de tiempo.

donde I es la intensidad de corriente y se mide en amperios (A), q es la carga que atraviesa el

conductor y su unidad es el culombio (C), y t es el tiempo y se mide en segundos (s).
 La diferencia de potencial eléctrico, también conocida como voltaje.
El voltaje, V, es el valor de la fuerza electromotriz o diferencia de potencial expresado en
voltios. El voltaje o tensión se mide siempre entre dos puntos de un circuito.
El voltio se define como la diferencia de potencial capaz de provocar una corriente de intensidad 1 A
en un conductor cuya resistencia es de 1 Ω.
Georg Simon Ohm descubrió, a principios del siglo XIX, que
en los circuitos la intensidad, la resistencia y la tensión se relacionan según la ley que lleva su
nombre, la ley de Ohm,
V
cuya expresión es:
I=—
R
donde I es la intensidad de la corriente y se mide en amperios (A), V es el potencial y
su unidad es el voltio (V), y R es la resistencia del conductor y se mide en ohmios (Ω).

Resistencia
La resistencia, R, es la mayor o menor dificultad que opone un conductor al paso de la
corriente eléctrica.
La resistencia de un conductor depende de las características del material, es decir, de su
resistividad, así como de la longitud y la sección del conductor. Todos estos parámetros
se relacionan mediante la expresión: I
R = ρ ——
S
donde R es la resistencia y su unidad es el ohmio (Ω), r es la resistividad del material y se
mide en Ω.m, l la longitud del hilo conductor (m) y S la sección del hilo conductor (m2).

Sus lementos
elementos generadores, elementos conductores, elementos
receptores, elementos de maniobra y control e por último
elementos de protección
Generador. Parte del circuito donde se produce la
electricidad, manteniendo una diferencia de tensión entre
sus extremos.
Conductor. Hilo por donde circulan los electrones
impulsados por el generador.
Resistencia eléctrica. Son elementos del circuito que se
oponen al paso de la corriente eléctrica.
Interruptor. Elemento que permite abrir o cerrar el paso
de la corriente eléctrica. Si el interruptor está abierto no
circulan los electrones y si está cerrado permite su paso.

Tipos de circuitos eléctricos: los

circuitos en serie y paralelo
Existen dos tipos principales de circuitos eléctricos: los circuitos en serie y los circuitos en paralelo.
Los circuitos en serie
Un circuito en serie es un circuito en el que los componentes están conectados uno detrás de otro,
de tal manera que la corriente eléctrica fluye a través de cada componente en orden. En un circuito
en serie, todos los componentes comparten la misma corriente eléctrica. Un ejemplo típico de un
circuito en serie es una lámpara conectada a un interruptor y a una toma de corriente. La corriente
eléctrica fluye desde la toma de corriente, a través del interruptor, y luego a la lámpara
Los circuitos en paralelo
Por otro lado, un circuito en paralelo es un circuito en el que los componentes están conectados
de tal manera que cada componente tiene su propio camino para la corriente eléctrica. En un
circuito en paralelo, cada componente tiene su propia corriente eléctrica. Un ejemplo típico de
un circuito en paralelo es varias lámparas conectadas a un solo interruptor y a una toma de
corriente. La corriente eléctrica fluye desde la toma de corriente, a través del interruptor, y
luego a cada lámpara por separado.

Diferencias entre los circuitos en serie

y paralelo
La gran ventaja de los circuitos en paralelo es esa: la independencia de cada estación de la red, cuya posible falla
no alteraría en absoluto la diferencia de potencial que hay en los extremos del circuito. Esta es su principal
diferencia de uso con los circuitos en serie.
A diferencia de los circuitos en paralelo, diseñados para mantener el flujo ante la falla de un dispositivo, los
circuitos en serie presentan un sólo recorrido para la electricidad desde y hacia la fuente, por lo que un fallo en la
cadena de transmisión acarrearía la interrupción del flujo eléctrico. Eso sí: en cualquier punto del circuito la
corriente será siempre la misma, pero la resistencia se incrementa con cada dispositivo adicional conectado al
circuito.
