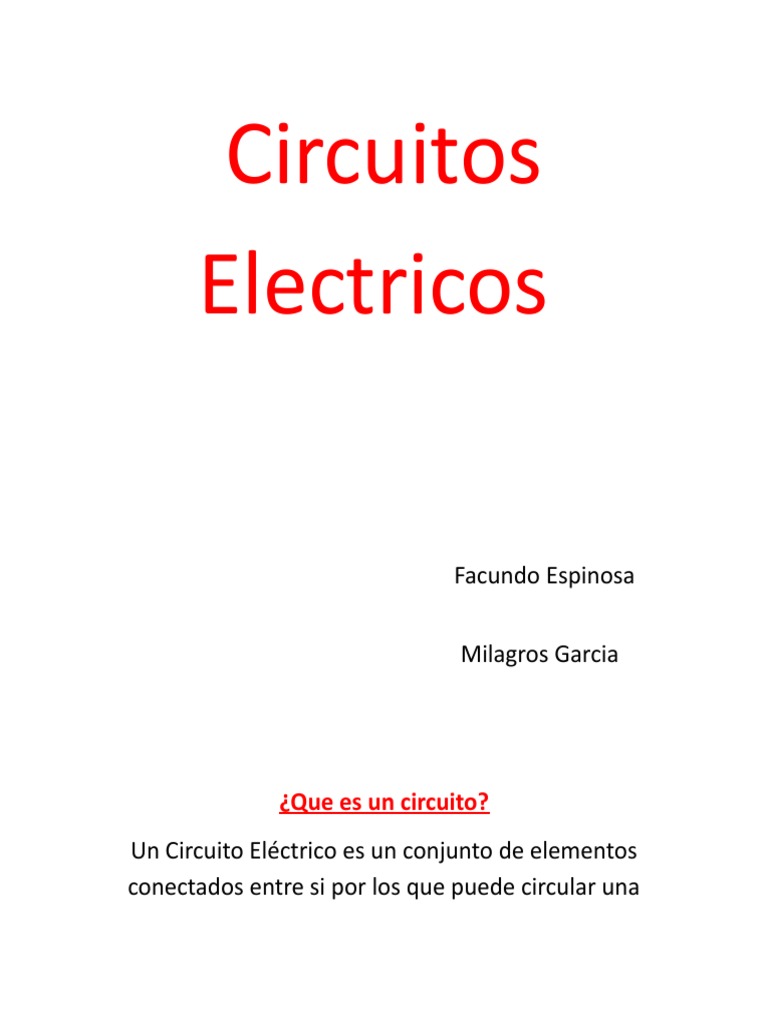

Circuitos

Electricos

Facundo Espinosa

Milagros Garcia

¿Que es un circuito?
Un Circuito Eléctrico es un conjunto de elementos
conectados entre si por los que puede circular una
 corriente eléctrica
Solo habrá paso de electrones por el circuito si el
circuito es un circuito cerrado. Los circuitos eléctricos
son circuitos cerrados, aunque podemos abrir el
circuito en algún momento para interrumpir el paso
de la corriente mediante un interruptor, pulsador u
otro elemento del circuito.

Partes de un Circuito Electrico

Generador: producen y mantienen la corriente
eléctrica por el circuito. Son la fuente de energía.
Hay 2 tipos de corrientes:
Pilas y Baterías: son generadores de corriente
continua
Alternadores: son generadores de corriente alterna
Conductores : es por donde se mueve la corriente
eléctrica de un elemento a otro del circuito. Son de
cobre o aluminio, materiales buenos conductores de
la electricidad, o lo que es lo mismo que ofrecen
 muy poca resistencia electrica a que pase la
corriente por ellos. Hay muchos tipos de cables
eléctricos diferentes, en el enlace puedes ver todos.
Receptores: son los elementos que transforman la
energía eléctrica que les llega en otro tipo de
energía. Por ejemplo las bombillas transforma la
energía eléctrica en luminosa o luz, los radiadores en
calor, los motores en movimiento, etc.
Elementos de mando o control: permiten dirigir o
cortar a voluntad el paso de la corriente eléctrica
dentro del circuito. Tenemos interruptores,
pulsadores, conmutadores, etc.
Elementos de protección : protegen los circuitos y a
las personas cuando hay peligro o la corriente es
muy elevada y puede haber riesgo de quemar los
elementos del circuito. Tenemos fusibles, magneto
térmicos, diferenciales, etc.
Simbolos del Circuito
 ¿Que es el Circuito en Paralelo?
Cuando hablamos de un circuito en paralelo o una
conexión en paralelo, nos referimos a una conexión
de dispositivos eléctricos (como bobinas,
generadores, resistencias, condensadores, etc.)
colocados de manera tal que tanto los terminales de
entrada o bornes de cada uno, como sus terminales
de salida, coincidan entre sí.
El circuito en paralelo es el modelo empleado en la
red eléctrica de todas las viviendas, para que todas
las cargas tengan el mismo voltaje. Si lo entendemos
usando la metáfora de una tubería de agua,
tendríamos dos depósitos de líquido que se llenan
simultáneamente desde una entrada común, y se
vacían del mismo modo por un desagüe compartido.
Este tipo de circuitos permiten reparar alguna
conexión o dispositivo sin que se vean afectados los
demás, y además mantiene entre todos los
dispositivos la misma exacta tensión, a pesar de que
mientras más dispositivos sean más corriente deberá
generar la fuente eléctrica. Además, la resistencia
obtenida de esta manera es menor que la sumatoria
de las resistencias del circuito completo: mientras
más receptores, menor resistencia.
Fórmulas de un circuito en paralelo
Los valores totales de un circuito en paralelo se
obtienen mediante la suma simple. Las fórmulas
para ello son las siguientes:

Intensidad: It = I1 + I2 + I3 … +In
Resistencias: 1/RT = 1/R1 + 1/R2 + 1/ R3… +1/ Rn
Condensadores: Ct = C1 + C2 + C3 … + Cn

Circuito en serie
 ¿Qué es un circuito en serie?
Se llama circuito en serie a un tipo de circuito
eléctrico provisto de un único camino para la
corriente, que debe alcanzar a todos los bornes o
terminales conectados en la red de manera sucesiva,
es decir uno detrás de otro, conectando sus puntos
de salida con el de entrada del siguiente.
Si lo explicamos con una metáfora hidráulica,
tendremos dos o más depósitos de agua dispuestos
de manera tal que la tubería de salida de uno es la
de entrada del siguiente, y así sucesivamente.
Los circuitos en serie suministran a los terminales la
misma cantidad de corriente en la misma idéntica
intensidad, y provee al circuito de una resistencia
equivalente igual a la suma de las resistencias de
cada terminal conectado, pero siempre más alta que
la mayor de ellas; esto significa que a medida que
añadimos terminales, la resistencia incrementa (en
vez de disminuir, como en los circuitos en paralelo).

Elementos de un circuito en serie

Los elementos que componen un circuito en serie no
son en esencia distintos de los de un circuito de otro
tipo. La diferencia sustancial es cómo están
 dispuestos. De ese modo, tenemos que un circuito
en paralelo se compone de:
Una fuente eléctrica. En donde se origina la energía
que se transmite por el conductor.
Un conductor. Usualmente elaborado de un material
metálico (cobre, etc.) que va desde la fuente hasta
los terminales y de vuelta, permitiendo el flujo
electrónico que es la electricidad.
Terminales o receptores. Que son cada uno de los
dispositivos conectados a la red eléctrica, los cuales
reciben la corriente y la transforman en otro tipo de
energía: lumínica si son bombillas, cinética si son
motores, etc.

INTENSIDAD DE LA CORRIENTE

La intensidad de corriente (I) que circula por un

conductor es la cantidad de carga (q) que atraviesa
cierta sección de dicho conductor por unidad de
tiempo (t).
 ¿Qué es la Intensidad de Corriente?
Si sabemos que la corriente eléctrica es el flujo de
carga entre dos puntos de un material conductor, es
lógico que nos podamos preguntar... ¿ y cómo de
rápido se desplazan dichas cargas?. Para responder a
esta pregunta, la Física establece una nueva
magnitud que determina la rapidez con la que la
carga fluye a través de un conductor. Dicha magnitud
recibe el nombre de intensidad de corriente eléctrica
o simplemente intensidad de corriente.

La intensidad de corriente (I) que circula por un

conductor es la cantidad de carga (q) que atraviesa
cierta sección de dicho conductor por unidad de
tiempo (t).

I=qt
Unidad de Intensidad de Corriente
La intensidad de corriente en el S.I. es el amperio (A),
en honor del físico francés André-Marie Ampère
(1775-1836). De esta forma un amperio es la
intensidad de corriente que se produce cuando por
la sección de un conductor circula una carga de un
culombio cada segundo.
1 amperio = 1 culombio1 segundo
Al igual que el culombio, el amperio es de una
unidad muy grande, por lo que es común utilizar
submúltiplos de esta:
miliamperio. 1 mA = 1·10-3 A
microamperio. 1 µA = 1·10-6 A
nanoamperio. 1 nA=1·10-9 A
Para medirla se utiliza un instrumento denominado
amperímetro.
