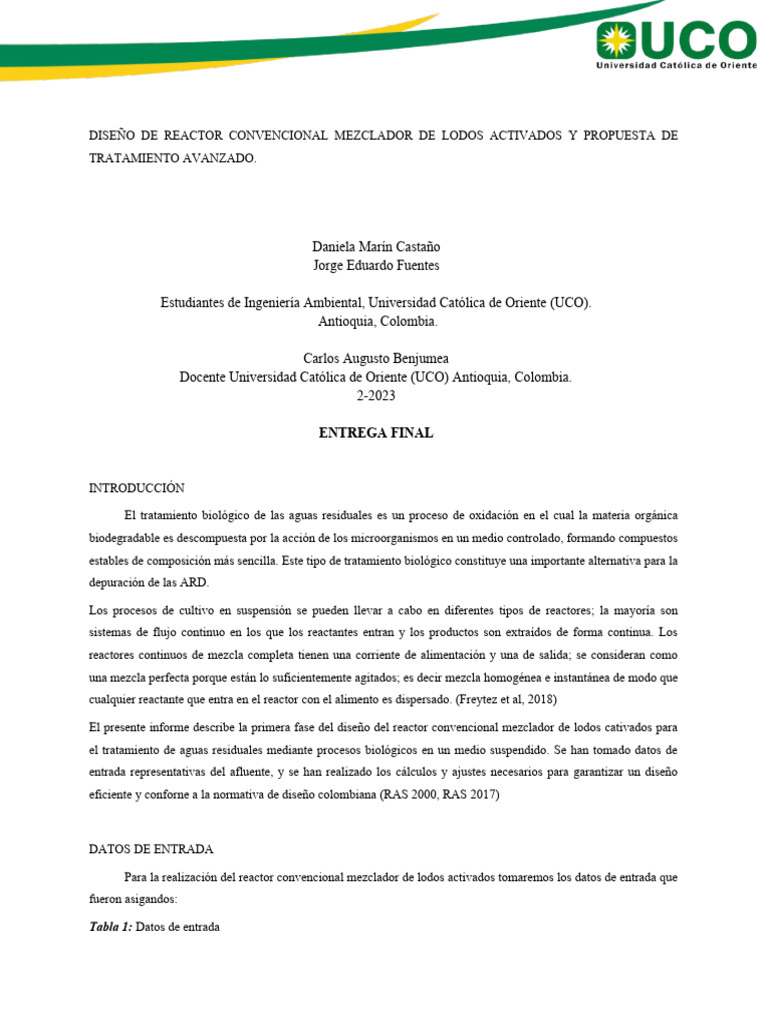

DISEÑO DE REACTOR CONVENCIONAL MEZCLADOR DE LODOS ACTIVADOS Y PROPUESTA DE
TRATAMIENTO AVANZADO.
Daniela Marín Castaño
Jorge Eduardo Fuentes
Estudiantes de Ingeniería Ambiental, Universidad Católica de Oriente (UCO).
Antioquia, Colombia.
Carlos Augusto Benjumea
Docente Universidad Católica de Oriente (UCO) Antioquia, Colombia.
2-2023
ENTREGA FINAL
INTRODUCCIÓN
El tratamiento biológico de las aguas residuales es un proceso de oxidación en el cual la materia orgánica
biodegradable es descompuesta por la acción de los microorganismos en un medio controlado, formando compuestos
estables de composición más sencilla. Este tipo de tratamiento biológico constituye una importante alternativa para la
depuración de las ARD.
Los procesos de cultivo en suspensión se pueden llevar a cabo en diferentes tipos de reactores; la mayoría son
sistemas de flujo continuo en los que los reactantes entran y los productos son extraídos de forma continua. Los
reactores continuos de mezcla completa tienen una corriente de alimentación y una de salida; se consideran como
una mezcla perfecta porque están lo suficientemente agitados; es decir mezcla homogénea e instantánea de modo que
cualquier reactante que entra en el reactor con el alimento es dispersado. (Freytez et al, 2018)
El presente informe describe la primera fase del diseño del reactor convencional mezclador de lodos cativados para
el tratamiento de aguas residuales mediante procesos biológicos en un medio suspendido. Se han tomado datos de
entrada representativas del afluente, y se han realizado los cálculos y ajustes necesarios para garantizar un diseño
eficiente y conforne a la normativa de diseño colombiana (RAS 2000, RAS 2017)
DATOS DE ENTRADA
Para la realización del reactor convencional mezclador de lodos activados tomaremos los datos de entrada que
fueron asigandos:
Tabla 1: Datos de entrada
Parámetro Unidades Valor
pH Und pH 6,2
Nitratos mg/l NO3- 2,31
Nitritos mg/l NO2- 0,003
Sólidos Totales mg/l 752
DBO5 mg/l 300
DQO mg/l 665
Grasas y/o
mg/l 182
Aceites
SDT mg/l 340
SST mg/l 412
l/s 13
Caudal
m^3/d 1123,3
Temperatura °C 25
Remoción % 90
Es necesario además contemplar unas condiciones promedio para algunas de las variables que estaremos utilizando
para hallar valores importantes para el proceso de diseño.
Tabla 2: condiciones promedio de las variables DBO5 soluble, sólidos suspendidos totales, y caudal.
Se asume que el 80% de la composición de los sólidos suspendidos totales (SST) presentes en el afluente son materia
orgánica, de los cuales el 90% son biodegradables, resultando en una fracción biodegradable del 72% de los sólidos
suspendidos totales, como se muestra en la tabla 3.
Tabla 3: cantidad de sólidos suspendidos orgánicos y biodegradables.
sólidos suspendidos
329,6 mg/l
orgánicos
Sólidos suspendidos
biodegradables
296,64 mg/l
Fracción biodegradable 0,72
Cálculos preliminares
Con esta información, fue posible calcular los sólidos volatiles y fijos, asumiendo que el 80 % de los solidos
suspendidos totales (SST) son volatiles y el 20% son fijos. Esto es esencial para identificar la fracción volatil, que se
utilizará en cálculos posteriores.
Tabla 4: cantidad de sólidos suspendidos volatiles y fijos.
Sólidos suspendidos
mg/l
SSV volatiles 329,6
Sólidos suspendidos
mg/l
SSF fijos 82,4
F_vol Fracción volátil 0,8
Relación de DBO5 y DBOu (ƒ)
Para el calculo de la relación de BDO5 y DBOu denominada como (ƒ), fue necesario calcular la DBOu por medio de
la ecuación de reacción química de primer orden, donde se despeja L.
−Kt
Y =L∗(1−e )
Siendo:
Y: DBO5 (mg/L)
L: DBOu (mg/L)
K: Tasa de oxidación (d^-1)
t: días
Despejamos L
Y
L= −kt
1−e
Se adopta un valor de tiempo (t) de 20 días debido a que este es el tiempo máximo para que los microorganismos
realicen la biodegradación de los lodos, es decir, es la demanda biológica de oxígeno para un tiempo total de 20 días
en el que toda la materia orgánica se degradaría.
Se obtiene un valor de DBOu de 346,9 y la relación entre DBO5 Y DBOu (ƒ ), de 0,86.
Tabla 5: variable ƒ
Relación
ƒ 0,86
DBO5/DBOU
DBO soluble
Se calcula la DBO soluble (F) o (S), hayando los valores de la DBOu de los solidos suspendidos del efluente y la
DBO5 de los solidos suspendidos del efluente, para esto, es necesario hacer el ajuste para el DBO5 total y para los
SST de acuerdo al porcentaje de remoción, que en este caso es de un 90%, es decir que lo que escapa corresponde a
un 10% del DBO5 y de los SS.
Tabla 6: valores de DBO5 y SS que escapan el tratamiento.
DBO5 (escapa) 30 mg/L
Sólidos suspendidos totales
(escapa) 41,2 mg/L
Después de obtener estos valores, es necesario restar el valor de la DBO5 de los solidos supendidos con la DBO5
que escapa y encontrar el valor de la DBO5 soluble, como se muestra en la tabla.
Tabla 7: cálculo de DBO5 soluble (F)
DBOu SST EF 42,12288 mg/L
DBO5 SST EF 36,4221681 mg/L
DBO5
(F) (S) Soluble -6,422168104 mg/L
Como se puede apreciar en la tabla anterior (Tabla 7), llama la atención que el valor de la DBO5 soluble corresponde
a un valor negativo. Esto se puede explicar por la discrepancia entre la DBO5 que escapa el tratamiento es menor al
valor de la DBO5 de los sólidos suspendidos. Esta discrepancia posiblemente señala una inconsistencia en los datos
de entrada ya que, al analizar los sólidos suspendidos totales de la Tabla 1, se evidencia un valor significativamente
alto (412) mientras que la DBO5 correspondiente es notablemente bajo. es decir, que esto sugiere que, para la
cantidad de solidos suspendidos en el efluente, es posible que exista una demanda de oxígeno mayor a la estimada
inicialmente. Por ende, se recomienda realizar un ajuste en este valor, incrementándolo a un nivel superior de 400
mg/L, con el fin de reflejar de manera mas precisa las condiocnes reales del efluente y garantizar la coherencia de los
resultados del diseño del reactor.
Parámetros de diseño y ajuste de datos
Según los datos de la tabla 36 del RAS 2017 sobre los parámetros de lodos activados, que ofrece unos rangos de
diseño, se adoptan los siguietes datos para los diferentes parámetros.
Tabla 8: datos tomados según los rangos del RAS 2017 para lodos activados
Dimensionamiento
θ Edad de lodos 12 días
Xt Mg/
solidos suspendidos volátiles 2500
(ssv) L
Ajuste respecto al procentaje de mg/
Xss 3125
SV(80%) L
1000 mg/
Xr Lodos de retorno
0 L
También es necesario tomar los coeficientes y constantes de reacción que se presentan en la tabla de RAS 2000 para
una temperatura de 20º C. Debido a que la temperatura para el diseño de este reactor está a 25 ºC, es importante
realizar el ajuste de temperatura, por medio de la ecuacíon Arrheinus.
Tabla 9: Tabla tomada del RAS 2000 rangos de coeficientes y constantes de reacción a 20 ºC
Tabla 10: Ajuste de los coeficientes de reacción adoptados para los parametros correspondientes.
Coeficientes de reacción Ajuste Arrheinus
K=Ko Tasa máx. de crecimiento 5 5,52040402 d^-1
Coeficiente cinético de
Ks=Kn saturación 60 66,2448482 mg/l
Y coeficiente producción de lodos 0,6 0,66244848
Coeficiente de respiración
Kd=Ke endógena 0,06 0,06624485 d^-1
Calculos finales y parámetros de diseño
Con los datos ajustados, es posible comenzar a calcular los parámetros claves para el diseño del reactor, incluyendo
la fracción de retorno, el volumen total de los reactores, la producción de lodos (biológico y total), requerimiento de
oxígeno, caudal de retorno y lodos de desecho
Todas estos parámetros están consigandos en la siguiente tabla con su debido valor.
Tabla 11: Principales parámetros para el diseño del reactor
Símbolo Parámetro Valor unidades
R Fracción de retorno 0,454545455 45%
Vr volumen reactor 211,773548 m^3
Producción lodos
Pxbiológico 44119,48917 m^3 mg /Ld
Producción de lodos biológicos
s 44,11948917 kg/d
Yobs 0,36906479
pX Producción lodos totales 121,7645158 kg/d
Requerimiento de O2
N Requerimiento de 02 75,60509525 KgO2/d
QR Caudal de retorno 510,5909091 m^3/d
Lodos de desecho
Qwa 17,64779567 m^3/d
Desechados desde el reactor
PXss 55,14936146 kg/d
Qwr Desechados desde linea de 5,514936146 m^·/d
retorno
Por ultimo se realiza el debido chequeo de variables para garantizar que los valores cumplan los rangos establecidos
por el RAS 2017. Se comparan los valores de relacion F/M, carga volumetrica y tiempo de retención.
Tabla 12: chequeo de variables (F/M, LV y td)
Chequeo de variables
Rln
F/M Rln F/m 0,21217003 d^-1
0,53042507 Kg
Lv Carga volumetrica 5 DBO/m^3d
tiempo de retención 4,52467297
Td hidráulico 5 h
Tabla 13: Tablada sacada del RAS 2017 para los párametros de Lodos
Podemos observar que se cumplen correctamente todos los valores de los rangos establecidos por la norma para el
diseño del reactor, cumpliendo con un valor de F/M = 0,21 (RAS 2017 0,2-0,4), para carga volumetrica se cumple
con un valor de 0,53 (RAS 2017 0,3-0,7) y por ultimo se cumple para el valor de tiempo de retención hidraulica con
4,52 horas (RAS 2017 3-15).
Conclusión
El diseño preliminar del reactor convencional de lodos activados presenta una estructura integral que abarca desde la
selección de datos de entrada hasta la verificación de variables según los estándares establecidos por el RAS 2017.
Sin embargo se recomienda realizar ajustes en los datos de entrada del DBO para mejorar la coherencia de los
cálculos y garantizar un diseño más preciso en las siguientes fases del proceso muestra resultados satisfactorios,
cumpliendo con los estándares y requisitos establecidos para garantizar un diseño eficiente del reactor.
A pesar de esta observación, el diseño preliminar del reactor muestra resultados satisfactorios, cumpliendo con los
parámetros, incluyendo la relación F/M, carga volumétrica y tiempo de retención hidráulica, que cumplen con los
rangos establecidos por la normativa, lo cual sugiere una base sólida para el diseño general.
Propuesta para el tratamiento de tratamiento avanzado para los antibióticos como contaminante emergente
Los antibióticos son fármacos utilizados para tratar infecciones bacterianas, son eficaces para
matar o inhibir el crecimiento de bacterias, pero también pueden tener efectos negativos en el
medio ambiente. Se utilizan en una amplia gama de aplicaciones, incluyendo la medicina
humana, la medicina veterinaria y la agricultura. En la medicina humana, los antibióticos se
utilizan para tratar una amplia gama de infecciones, desde infecciones leves de la piel hasta
infecciones graves como la neumonía y la sepsis. En la medicina veterinaria, los antibióticos se
utilizan para tratar infecciones en animales de compañía y animales de granja. En la agricultura,
los antibióticos se utilizan para prevenir y tratar infecciones en animales de granja. se han
convertido en una preocupación creciente debido a su presencia en las aguas residuales. Estos
compuestos farmacéuticos emergentes, al ingresar al medio ambiente a través de excreciones
humanas y animales, así como de la liberación directa de instalaciones médicas y farmacéuticas,
han generado una nueva categoría de contaminantes que plantean desafíos significativos para la
salud pública y el medio ambiente.
La presencia de antibióticos en el medio ambiente es un problema creciente. Los antibióticos se
pueden liberar al medio ambiente a través de una serie de vías, incluyendo:
Excreción humana: Los antibióticos se excretan en la orina y las heces de las personas que
los han consumido.
Excreción animal: Los antibióticos se excretan en la orina y las heces de los animales que
los han consumido.
Residuos de producción: Los antibióticos pueden ser liberados al medio ambiente como
residuos de la producción farmacéutica.
Escarmientos: Los antibióticos pueden ser liberados al medio ambiente a través de los
escurrimientos agrícolas, como los escurrimientos de los campos de cultivo donde se usan
fertilizantes o pesticidas que contienen antibióticos.
Impacto en los ecosistemas acuáticos: Los antibióticos pueden afectar negativamente a los
ecosistemas acuáticos, matando o alterando el comportamiento de las bacterias, los peces
y otros organismos.
La presencia de antibióticos en aguas residuales plantea amenazas para la salud humana y la vida
acuática. La exposición constante a niveles bajos de antibióticos en el agua residual puede
contribuir al desarrollo de cepas bacterianas resistentes, aumentando así el riesgo de infecciones
difíciles de tratar. Además, la presencia de estos compuestos en cuerpos de agua puede tener
impactos negativos en los ecosistemas acuáticos, afectando la flora y la fauna locales. Ante estos
desafíos, la implementación de tratamientos avanzados de aguas residuales se vuelve esencial.
Los tratamientos convencionales a menudo no son suficientes para eliminar eficazmente los
contaminantes emergentes, como los antibióticos. En este contexto, los tratamientos de aguas
terciarios, y en particular los procesos de oxidación avanzada han surgido como soluciones
prometedoras.
El tratamiento de aguas terciarias es un proceso de tratamiento adicional que se utiliza para
eliminar los contaminantes que no se eliminan en los tratamientos primarios y secundarios. Ya
que suelen ser insuficientes para eliminar los contaminantes emergentes de las aguas residuales.
El tratamiento primario se centra en la eliminación de los sólidos en suspensión, mientras que el
tratamiento secundario se centra en la eliminación de la materia orgánica. Los antibióticos son
moléculas pequeñas que pueden pasar a través de los sistemas de tratamiento primario y
secundario sin ser eliminados.
El proceso de oxidación avanzada US/H2O2/UV es un proceso que combina la irradiación
ultravioleta (UV), el ozono (O3) y el peróxido de hidrógeno (H2O2) para la eliminación de
contaminantes. La combinación de estos tres elementos crea un proceso sinérgico, donde el
ultrasonido genera micro cavidades y burbujas, promoviendo la formación de radicales hidroxilos
(•OH), que son especies químicas muy reactivas que pueden oxidar una amplia gama de
contaminantes, incluidos los antibióticos. Mientras que la radiación ultravioleta potencia la
descomposición de los contaminantes. No obstante, una de las desventajas del uso de ultrasonido
como tecnología avanzada de oxidación es el hecho que los HO• pueden recombinarse, formando
peróxido de hidrógeno (H2 O2), por lo que la adición de luz ultravioleta (UV) y iones ferrosos
(Fe2+) a la solución reaccionante se ha propuesto como una alternativa para favorecer la
eliminación de contaminantes debido a una mayor generación de radicales (Huang et al., 2017).
Esta tecnología avanzada ofrece un enfoque efectivo y sostenible para eliminar los antibióticos
presentes en las aguas residuales, mitigando así los riesgos para la salud humana y preservando la
calidad ambiental. Se pudo evidenciar en una variedad bibliográfica (Rivas, J., et al, 2017).
(Acosta Arlene, 2016) (Martins Torres, 2019) y (Menek, N., et al 2022). En el cual se demuestra
que el uso de este tipo de procesos de oxidación avanzada logra la remoción del 98%
aproximadamente de las concentraciones de antibióticos de amplio espectro.
Figura 1: Resultados remoción de DOX y CFX en agua residual hospitalaria simulada empleando diferentes
tecnologías. (Rivas, J., et al, 2017).
Referencias
Acosta, A. M. L. (2016). Processos de tratamento não convencionais para degradação
do antibiótico sulfadiazina em meio aquoso.
[Link]
Huang, T., Zhang, G., Chong, S., Liu, Y., Zhang, N., Fang, S. y Zhu, J. (2017). Effects and
mechanism of diclofenac degradation in aqueous solution by US/Zn0 .
Ultrasonics Sonochemistry, 37, 676-685. [Link]
ultsonch.2017.02.032
Juan F. López-Rivas, Nicolás Ruiz-Restrepo, Henry N. Zúñiga Benítez, Gustavo A.
Peñuela. (2017). Eliminación de antibióticos mediante el uso de tecnologías
avanzadas de oxidación basadas en ultrasonido en agua residual hospitalaria
simulada.
[Link]
[Link]#page=110
Martins, D. M. T. (2019). Degradação de amoxicilina por processos oxidativos
avançados. [Link]
Necati Menek, Ceren Uğurlar, Okan Uçarlı, Yeliz Karaman, Sasha Omanovic, Saloumeh
Ghasemian. (2022). Degradation of Calmagite by H2O2/UV/US, H2O2/US,
H2O2, and US process.
[Link]
Estefania Freytez, Adriana Marquez, María Carolina Pire, Edilberto Guevara, Sergio Pérez (2018).
Diseño, construcción y evaluación del desempeño de un reactor de carga secuencial para tratamiento de
aguas residuales de tenerias.
[Link]
