Código : F14A-PP-PR-01.

04
PRÁCTICA DE Versión : 00
Fecha : 25-02-2019
LEY DE KIRCHHOFF Página : 1 de 2

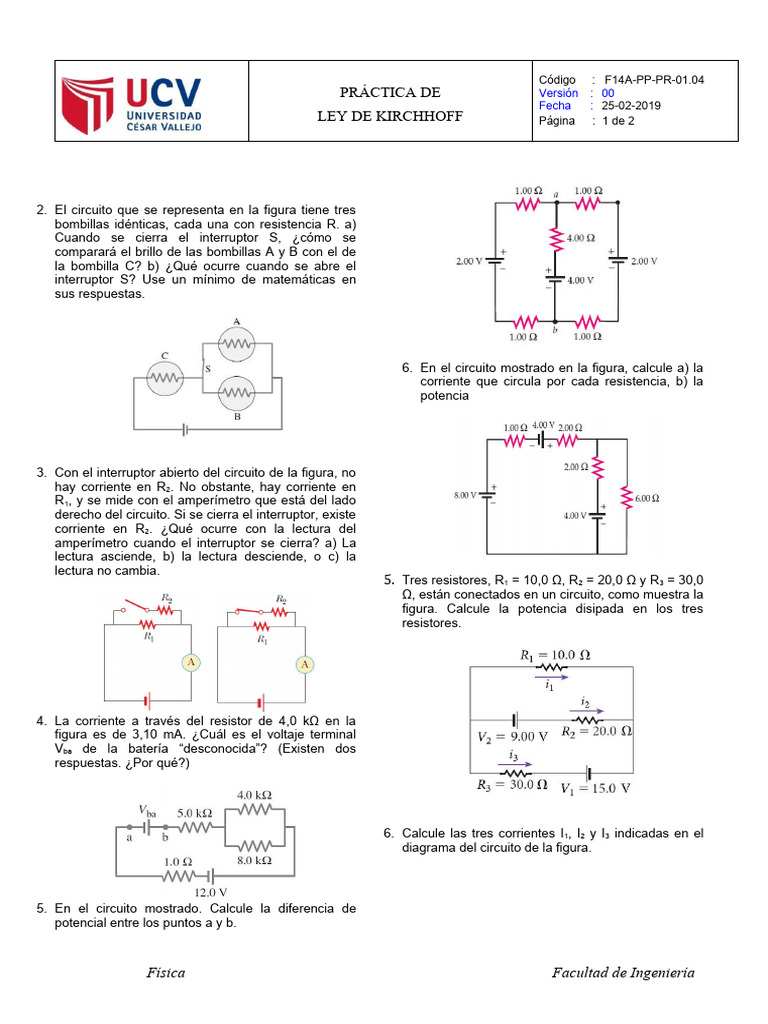

2. El circuito que se representa en la figura tiene tres

bombillas idénticas, cada una con resistencia R. a)
Cuando se cierra el interruptor S, ¿cómo se
comparará el brillo de las bombillas A y B con el de
la bombilla C? b) ¿Qué ocurre cuando se abre el
interruptor S? Use un mínimo de matemáticas en
sus respuestas.

6. En el circuito mostrado en la figura, calcule a) la

corriente que circula por cada resistencia, b) la
potencia

3. Con el interruptor abierto del circuito de la figura, no

hay corriente en R2. No obstante, hay corriente en
R1, y se mide con el amperímetro que está del lado
derecho del circuito. Si se cierra el interruptor, existe
corriente en R2. ¿Qué ocurre con la lectura del
amperímetro cuando el interruptor se cierra? a) La
lectura asciende, b) la lectura desciende, o c) la
lectura no cambia.
5. Tres resistores, R1 = 10,0 Ω, R2 = 20,0 Ω y R3 = 30,0
Ω, están conectados en un circuito, como muestra la
figura. Calcule la potencia disipada en los tres
resistores.

4. La corriente a través del resistor de 4,0 kΩ en la

figura es de 3,10 mA. ¿Cuál es el voltaje terminal
Vba de la batería “desconocida”? (Existen dos
respuestas. ¿Por qué?)

6. Calcule las tres corrientes I1, I2 y I3 indicadas en el

diagrama del circuito de la figura.

5. En el circuito mostrado. Calcule la diferencia de

potencial entre los puntos a y b.

Física Facultad de Ingeniería

 Código : F14A-PP-PR-01.04
PRÁCTICA DE Versión : 00
Fecha : 25-02-2019
LEY DE KIRCHHOFF Página : 2 de 2

que la batería descargada tiene una fem

ε 1=11, 0 V , que las resistencias internas de las
baterías son r1=r2=0,02 Ω y que la resistencia de los
cables R = 0,01 Ω. ¿Cuál será la corriente de carga?
(c) ¿Y si las baterías se conectan incorrectamente?
¿cuál sería la corriente?

7. Supongamos que los elementos del circuito de la

figura tienen los valores ε1= 12,0 V, ε2= 4,0 V, r1= r2=
1,0 Ω, R1=R2= 5,0 Ω, y R3= 4,0 Ω. (a) Calcule los
potenciales en los puntos a, b, c, d y e indicados en
la figura considerando que el potencial en el punto e
es cero. (b) Calcule la potencia de entrada y de
salida del circuito.

8. Calcule la intensidad de corriente eléctrica en cada

parte del circuito mostrado en la figura. Si se asigna
V = 0 en el punto c especifique el potencial en cada
uno de los puntos de a a f respecto de aquel.

9. Una batería de automóvil totalmente cargada se

conecta mediante cables a otra batería descargada
para proceder a su carga, (a) ¿A qué borne de la
batería descargada debemos conectar el borne
positivo de la batería cargada? (b) Suponer que la
batería cargada tiene un fem ε 1=12 ,0 V mientras

Física Facultad de Ingeniería
